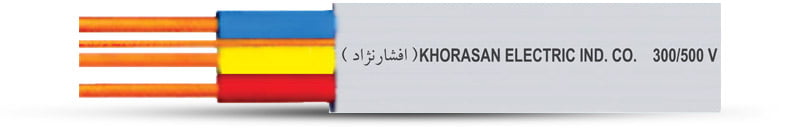

کابل تخت ارت دار
Cu/PVC/PVC
کابل تخت سبک با سیم زمین 300/500 ولت
کاربرد کابل تخت
کابل تخت خراسان افشارنژاد به جهت استفاده در سیم کشی های داخلی، روشنایی و وسایل الکتریکی استفاده می شوند. این کابل ها می توانند به صورت دائم در رو و یا زیر گچ نصب شوند. نصب آن ها در زمین مجاز نیست.
ساختار کابل تخت
هادی مسی کلاس 1 یا 2 مطابق با IEC 60228
عایق PVC/A نوع TI1
سیم ارت به صورت موازی با رشته ها
روکش PVC خاکستری یا سفید رنگ
در کابل های دو رشته سیم زمین بین رشته های قرمز و مشکی و در کابل های سه رشته بین رشته های آبی و زرد قرار می گیرد.
روکش PVC/ST2 با رنج دمایی C 90°
مشخصات فنی کابل تخت خراسان
کابل تخت خراسان به همراه سیم ارت مطابق با استاندارد BS6004 ساخته شده است.
رنگبندی رشته ها:
تک رشته : قرمز یا مشکی
دو رشته: قرمز و مشکی
سه رشته: قرمز، زرد (رشته مرکزی) و آبی
ولتاژ نامی: U0/U= 300/500V
مطالب مرتبط با کابل تخت خراسان
کابل تخت با ارت
| جریان مجاز در هوای 30°C (A) | وزن تقریبی kg/km | میانگین ابعاد خارجی mm | ضخامت روکش mm | ضخامت عایق mm | کلاس هادی | تعداد رشته و سطح مقطع نامی mm |
|---|---|---|---|---|---|---|
| 25 | 40 | 4.1x5.3 | 0.9 | 0.6 | 1 | 1x1.0+1.0 |
| 40 | 49 | 4.6x5.7 | 0.9 | 0.7 | 1 | 1x1.5+1.0 |
| 16 | 68 | 4.2x7.6 | 0.9 | 0.6 | 1 | 2x1.0+1.0 |
| 25 | 85 | 4.6x8.5 | 0.9 | 0.7 | 1 | 2x1.5+1.0 |
| 35 | 127 | 5.4x9.9 | 1.0 | 0.8 | 1 | 2x2.5+1.5 |
| 45 | 170 | 5.6x11.7 | 1.0 | 0.8 | 2 | 2x4+1.5 |
| 56 | 235 | 7.0x13.5 | 1.1 | 0.8 | 2 | 2x6+2.5 |
| 75 | 382 | 8.5x17.1 | 1.2 | 1.0 | 2 | 2x10+4 |
| 100 | 545 | 9.7x20 | 1.3 | 1.0 | 2 | 2x16+6 |
| 16 | 90 | 4.2x10.5 | 0.9 | 0.6 | 1 | 3x1.0+1.0 |
| 25 | 115 | 4.6x11.5 | 0.9 | 0.7 | 1 | 3x1.5+1.0 |
| 35 | 171 | 5.4x13.6 | 1.0 | 0.8 | 1 | 3x2.5+1.0 |
| 45 | 241 | 6.4x16.3 | 1.1 | 0.8 | 2 | 3x4+1.5 |
| 56 | 325 | 7x18.5 | 1.1 | 0.8 | 2 | 3x6+2.5 |
| 75 | 525 | 8.5x23.5 | 1.2 | 1.0 | 2 | 3x10+4 |
| 100 | 762 | 9.7x27.5 | 1.3 | 1.0 | 2 | 3x16+6 |
