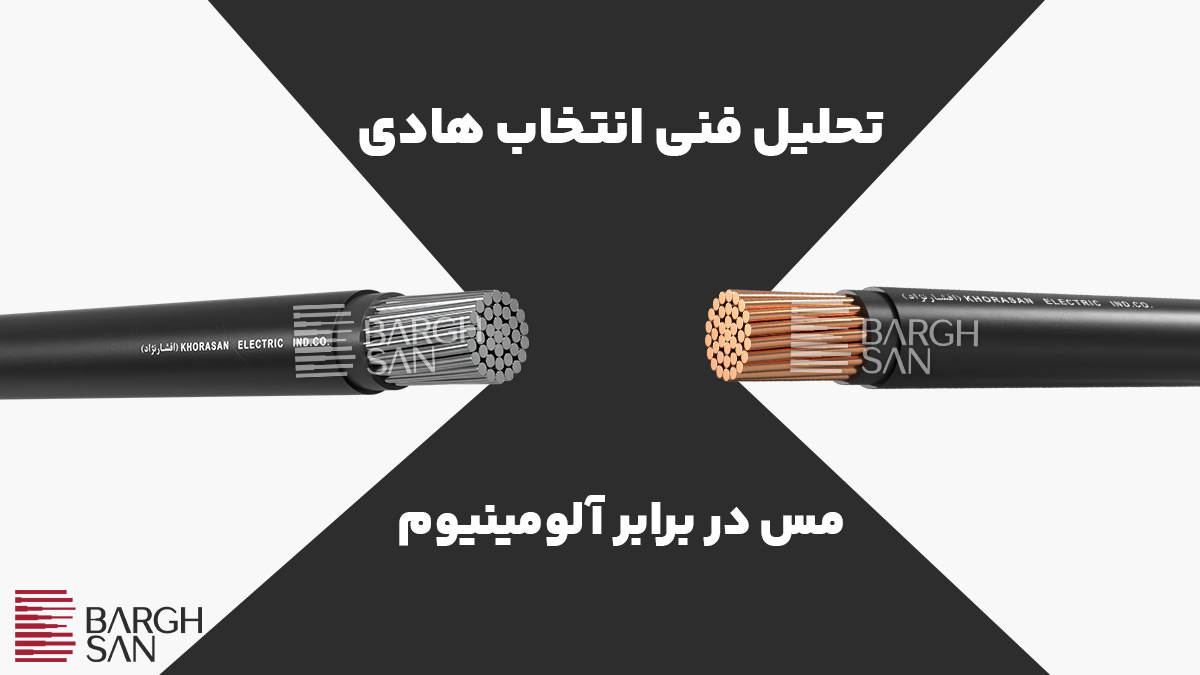

انتخاب فلز مناسب به عنوان هادی در ساخت سیم و کابل، تصمیمی حیاتی است که مستقیماً بر کارایی (Efficiency)، پایداری بلندمدت (Longevity) و ایمنی (Safety) سیستم‌های الکتریکی تأثیر می‌گذارد. اگرچه مس و آلومینیوم هر دو رسانای عالی الکتریسیته محسوب می‌شوند، اما تفاوت‌های بنیادی در خواص فیزیکی، مکانیکی و شیمیایی آن‌ها، کاربردهایشان را در صنعت به طور واضح تقسیم می‌کند. معیارهای کلیدی که مهندسان برای مقایسه این دو فلز در نظر می‌گیرند شامل رسانایی الکتریکی، خواص مکانیکی (مانند استحکام و انعطاف‌پذیری)، چگالی (وزن)، مقاومت در برابر خوردگی و ملاحظات اقتصادی است.

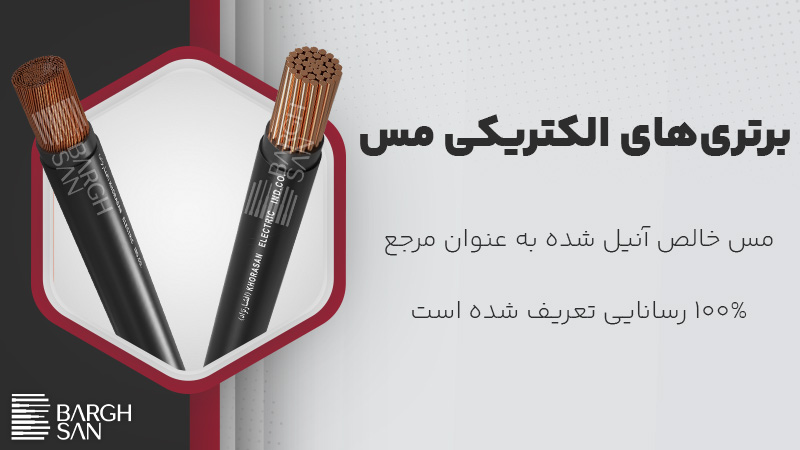

برتری‌های الکتریکی مس در برابر آلومینیوم
برتری مس در سیم و کابل‌های عمومی و ساختمانی، عمدتاً ریشه در خواص الکتریکی برتر و پایداری اتصالات آن دارد، که مستقیماً به ایمنی بلندمدت مربوط می‌شود. برای ارزیابی عملکرد الکتریکی، از استاندارد بین‌المللی مس آنیل شده (IACS) استفاده می‌شود. مس خالص آنیل شده به عنوان معیار مرجع، با ۱۰۰٪ رسانایی تعریف می‌شود. مس پس از نقره، بهترین رسانای شناخته‌شده است.
اختلاف فاحش در رسانایی الکتریکی
مس دارای رتبه‌بندی ۱۰۰٪ IACS است و به همین دلیل امکان انتقال جریان الکتریکی با حداقل مقاومت و افت ولتاژ را فراهم می‌آورد. در مقابل، آلومینیوم با رسانایی حدود ۶۱٪ IACS از مس عقب‌تر است. این اختلاف به معنای مقاومت بالاتر آلومینیوم است، که باعث می‌شود الکترون‌ها هنگام عبور از آن با مخالفت بیشتری مواجه شوند.
برای جبران این شکاف رسانایی و دستیابی به ظرفیت حمل جریان (Ampacity) مس، هادی آلومینیومی معمولاً باید سطح مقطعی حدود ۱.۵ تا ۱.۶ برابر بزرگتر داشته باشد. اگرچه این جبران، عملکرد الکتریکی را برابر می‌کند، اما مستقیماً منجر به افزایش اندازه کلی کابل، نیاز به کانال‌کشی بزرگتر و افزایش هزینه عایق می‌شود.

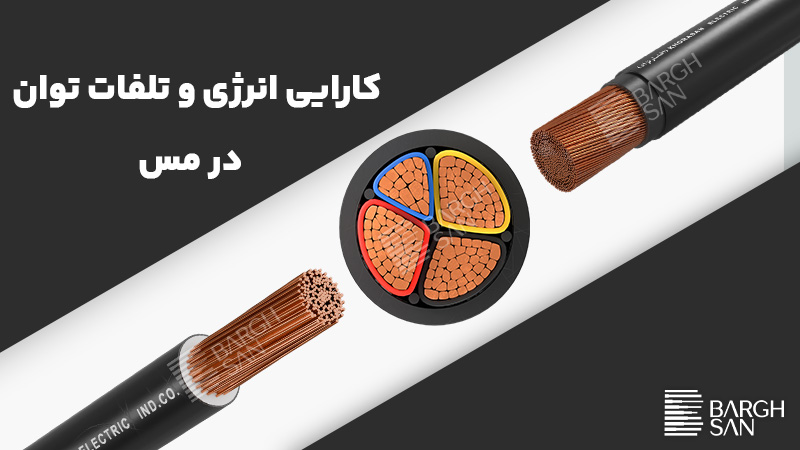

کارایی انرژی و تلفات توان
مقاومت بالاتر آلومینیوم باعث می‌شود انرژی بیشتری به شکل گرما تلف شود. این اتلاف انرژی در فواصل طولانی یا سیستم‌هایی که بازده انرژی در آن‌ها اولویت دارد، بسیار مهم است و می‌تواند هزینه‌های عملیاتی را به طور تجمعی در طول عمر پروژه افزایش دهد.
همچنین، مس در برابر جریان‌های لحظه‌ای و اتصال کوتاه پایداری حرارتی بالاتری نشان می‌دهد. برای مثال، یک کابل مسی با سطح مقطع ۲۵ میلیمتر مربع، ظرفیت تحمل اتصال کوتاه ۴۰۰۰ آمپر را برای یک ثانیه داراست، در حالی که کابل آلومینیومی با همان سطح مقطع، تنها ۲۵۰۰ آمپر را تحمل می‌کند. این تفاوت نشان‌دهنده توانایی مس در مدیریت تنش‌های حرارتی ناگهانی در سیستم است.
خواص مکانیکی و چالش‌های ترمودینامیکی مس و آلومینیوم
در حالی که مس برتری الکتریکی دارد، آلومینیوم مزیت‌های فیزیکی مهمی در زمینه وزن و چگالی ارائه می‌دهد که کاربرد آن را در خطوط انتقال هوایی توجیه می‌کند.
مزیت وزن و چگالی
چگالی آلومینیوم (حدود ۲.۷ گرم بر سانتی‌متر مکعب) تقریباً ۳۰.۵ درصد چگالی مس (۸.۹۶ گرم بر سانتی‌متر مکعب) است. این سبک بودن، مهم‌ترین مزیت استراتژیک آلومینیوم در پروژه‌های بزرگ محسوب می‌شود، زیرا استفاده از آن در خطوط انتقال برق فشار قوی و کابل‌های هوایی، وزن کلی سازه را به شدت کاهش داده و نیاز به دکل‌های سنگین و گران‌قیمت را مرتفع می‌سازد.
برای دانستن وزن کابل‌های آلومینیومی خراسان افشارنژاد و داشتن تخمین ذهنی بهتر از وزن این کابل‌ها، لطفا جدول وزن کابل آلومینیوم خراسان افشارنژاد را بررسی بفرمایید.

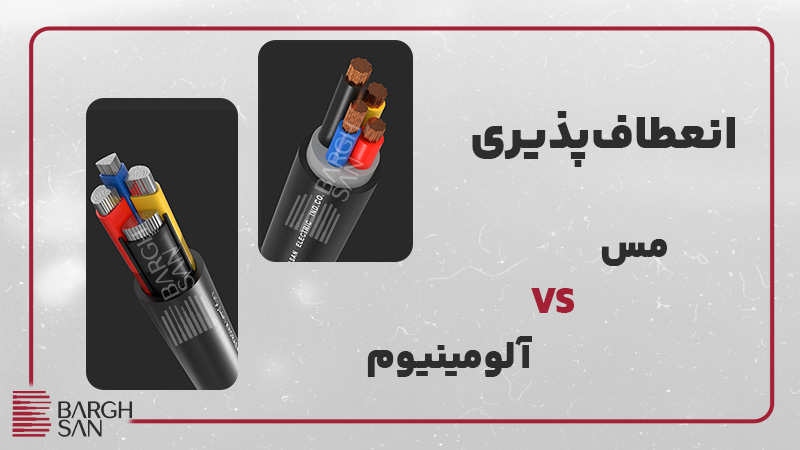

انعطاف‌پذیری و مقاومت در برابر خستگی
مس دارای مقاومت مکانیکی بالا و انعطاف‌پذیری عالی است. این ویژگی‌ها نصب آن را در فضاهای تنگ آسان کرده و آن را در برابر خمش‌های مکرر، ارتعاش و خستگی (Fatigue) با دوام می‌سازد. به همین دلیل، مس برای محیط‌های صنعتی سخت و سیم‌کشی‌های پیچیده داخلی مناسب‌تر است.
آلومینیوم خالص، در مقایسه، انعطاف‌پذیری پایینی دارد و در صورت خم شدن مکرر به راحتی ترک می‌خورد یا می‌شکند، که این امر نصب آن را دشوارتر می‌سازد. با این حال، صنعت تولید سیم و کابل با استفاده از آلیاژهای آلومینیوم (مانند افزودن منیزیم و خاک کمیاب) توانسته است استحکام کششی و انعطاف‌پذیری آن را تا حد زیادی بهبود بخشد.
چالش‌های ترمومکانیکی آلومینیوم
دو عامل ترمودینامیکی مهم، خزش و انبساط حرارتی، بزرگترین دلایل عدم استفاده از آلومینیوم در سیم‌کشی‌های داخلی است:
ضریب انبساط حرارتی بالا
آلومینیوم ضریب انبساط حرارتی (CTE) بالاتری نسبت به مس دارد. این بدان معناست که هنگام روشن و خاموش شدن مدار (سیکل‌های سرد و گرم)، آلومینیوم تغییر ابعاد محسوس‌تری را تجربه می‌کند.
پدیده خزش (Creep)
خزش (Creep) به تغییر شکل دائمی و تدریجی یک ماده تحت تنش مکانیکی ثابت (مانند فشار پیچ در ترمینال) در دمای عملیاتی اشاره دارد. آلومینیوم خالص مقاومت خزشی ضعیفی دارد. سیکل‌های انبساط و انقباض حرارتی همراه با پدیده خزش، باعث می‌شود آلومینیوم از زیر فشار پیچ عقب‌نشینی کرده و اتصال به مرور زمان سست شود.
توجه: سستی مکانیکی اتصالات، مقاومت تماس را به شدت افزایش داده و عامل اصلی گرم شدن بیش از حد در محل اتصال است.

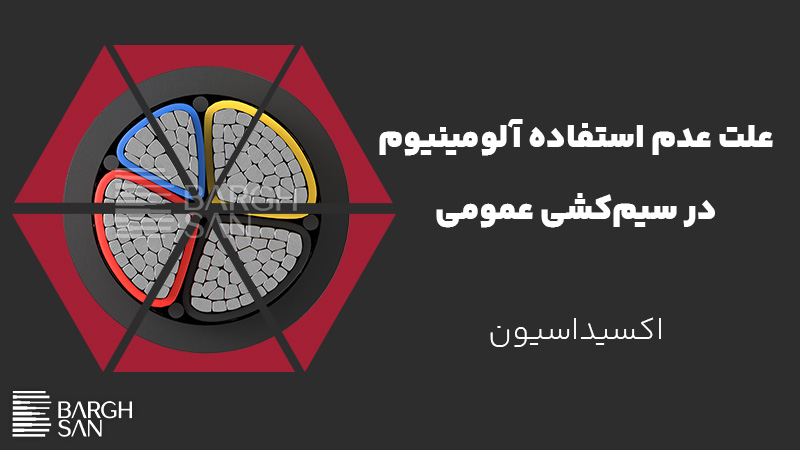

پرهیز از آلومینیوم در سیم‌کشی‌های عمومی
ریسک‌های مرتبط با آلومینیوم در سیمکشی داخلی نه در خود هادی، بلکه به طور فزاینده‌ای در پایداری بلندمدت نقاط اتصال نمایان می‌شود.
اکسیداسیون
- اکسید مس: لایه اکسیدی که روی مس تشکیل می‌شود، پایدار است و خاصیت رسانایی (یا حداقل نیمه‌رسانایی) خود را حفظ می‌کند.
- اکسید آلومینیوم: آلومینیوم با اکسیژن هوا به سرعت واکنش داده و لایه‌ای سخت، سفید خاکستری و نارسانا روی سطح هادی ایجاد می‌کند.
این لایه اکسیدی در ترکیب با اتصالات سست (ناشی از خزش و انبساط حرارتی)، مقاومت تماس را به شدت افزایش می‌دهد. افزایش مقاومت منجر به تولید گرمای موضعی شدید شده و خطر آتش‌سوزی در پریزها، کلیدها و وسایل الکتریکی را به دنبال دارد. کمیسیون امنیت کالای مصرفی ایالات متحده (CPSC) گزارش داده است که خانه‌هایی که با سیمکشی آلومینیومی قدیمی (مربوط به دوره‌ی ۱۹۶۵ تا ۱۹۷۴) سیمکشی شده‌اند، ۵۵ برابر بیشتر در معرض خطر آتش‌سوزی الکتریکی نسبت به سیمکشی مسی هستند. (باید توجه داشت که این ریسک در آلومینیوم‌های آلیاژی مدرن بسیار کاهش یافته، اما نیازمند اتصالات تخصصی است.)
خطر خوردگی گالوانیک در اتصالات ناهمجنس
آلومینیوم فلزی فعال‌تر از مس است (در سری گالوانیک، آلومینیوم موقعیتی آندی‌تر دارد و مس نجیب‌تر و کاتدی‌تر است). هنگامی که این دو فلز به صورت مستقیم و در حضور یک الکترولیت (مانند رطوبت یا دی‌اکسید کربن هوا) به هم متصل می‌شوند، یک باتری گالوانیکی کوچک تشکیل می‌شود. در این فرایند، آلومینیوم به عنوان آند قربانی، دچار خوردگی الکتروشیمیایی شده و اکسیداسیون آن تسریع می‌شود.
برای اتصال ایمن کابل‌های مسی و آلومینیومی، باید از رابط‌های انتقال مس-آلومینیوم یا کانکتورهای ویژه (مانند AlumiConn) استفاده شود تا از تماس مستقیم و فعال شدن فرآیند خوردگی جلوگیری شود.

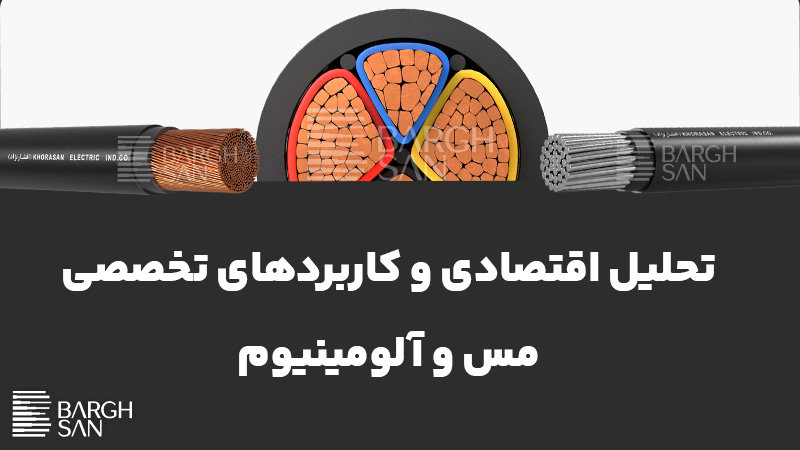

تحلیل اقتصادی و کاربردهای تخصصی مس و آلومینیوم
انتخاب بین مس و آلومینیوم در نهایت به ملاحظات اقتصادی و شرایط محیطی پروژه بستگی دارد. آلومینیوم به طور قابل توجهی ارزان‌تر از مس است. این مزیت هزینه‌ای در پروژه‌های مقیاس بزرگ، که حجم انبوهی از هادی مورد نیاز است، بسیار تعیین‌کننده است.
آلومینیوم به دلیل وزن سبک و هزینه پایین، انتخابی ایده‌آل برای خطوط انتقال هوایی محسوب می‌شود. در این کاربرد، اغلب از هادی‌های آلومینیومی با هسته فولادی (ACSR) استفاده می‌شود. این ترکیب، مزیت رسانایی آلومینیوم را با استحکام کششی بالای فولاد برای تحمل وزن در دهانه‌های طولانی بین دکل‌ها، ترکیب می‌کند. آلومینیوم همچنین به دلیل مقاومت خوب در برابر خوردگی (در حالت آلیاژی) گزینه مناسبی برای مناطق ساحلی است.
در مقابل، مس به دلیل نیاز به سطح مقطع کوچک‌تر برای انتقال جریان بالا و پایداری ذاتی در برابر خوردگی و تنش‌های مکانیکی، برای سیم‌کشی‌های داخلی ساختمان‌ها، تابلوهای توزیع و تجهیزاتی که نیاز به انتقال مؤثر و مطمئن جریان دارند، اولویت دارد. طول عمر بسیار بالای کابل‌های مسی نیز آن را به انتخابی قابل اعتماد و اقتصادی برای پروژه‌های بلندمدت تبدیل می‌کند.
جمع‌بندی فنی و نتیجه‌گیری
مس و آلومینیوم هر دو نقش‌های حیاتی و غیرقابل جایگزینی در صنعت برق دارند، اما انتخاب هر یک باید بر اساس الزامات فنی و ایمنی پروژه صورت گیرد.
در نهایت، دلایل اصلی ترجیح مس در سیمکشی داخلی و تجهیزات حساس را می‌توان به عوامل زیر نسبت داد:
- برتری الکتریکی: رسانایی بسیار بالاتر (۱۰۰٪ IACS) که تلفات انرژی را به حداقل می‌رساند و نیاز به سطح مقطع کوچک‌تر را فراهم می‌کند.
- پایداری اتصالات: مقاومت عالی مس در برابر پدیده‌های خزش (Creep) و انبساط حرارتی، پایداری مکانیکی اتصالات را در بلندمدت تضمین می‌کند.
- ایمنی بالا: عدم تشکیل اکسید نارسانا و مقاومت در برابر خوردگی گالوانیک در اتصالات، خطر افزایش مقاومت تماس و آتش‌سوزی را به طور چشمگیری کاهش می‌دهد.
آلومینیوم، به دلیل سبک وزن بودن و قیمت پایین‌تر، قهرمان خطوط انتقال هوایی و زیرساخت‌های شبکه‌ای در مقیاس بزرگ است، جایی که هزینه‌های مواد اولیه و ساختار پشتیبان، مهم‌تر از نیاز به انعطاف‌پذیری بالا و پایداری اتصالات در مقاطع کوچک است. این تقسیم کار، منطق مهندسی مدرن در انتخاب هادی‌ها بر اساس بهینه‌سازی عملکرد، هزینه و ایمنی است.
