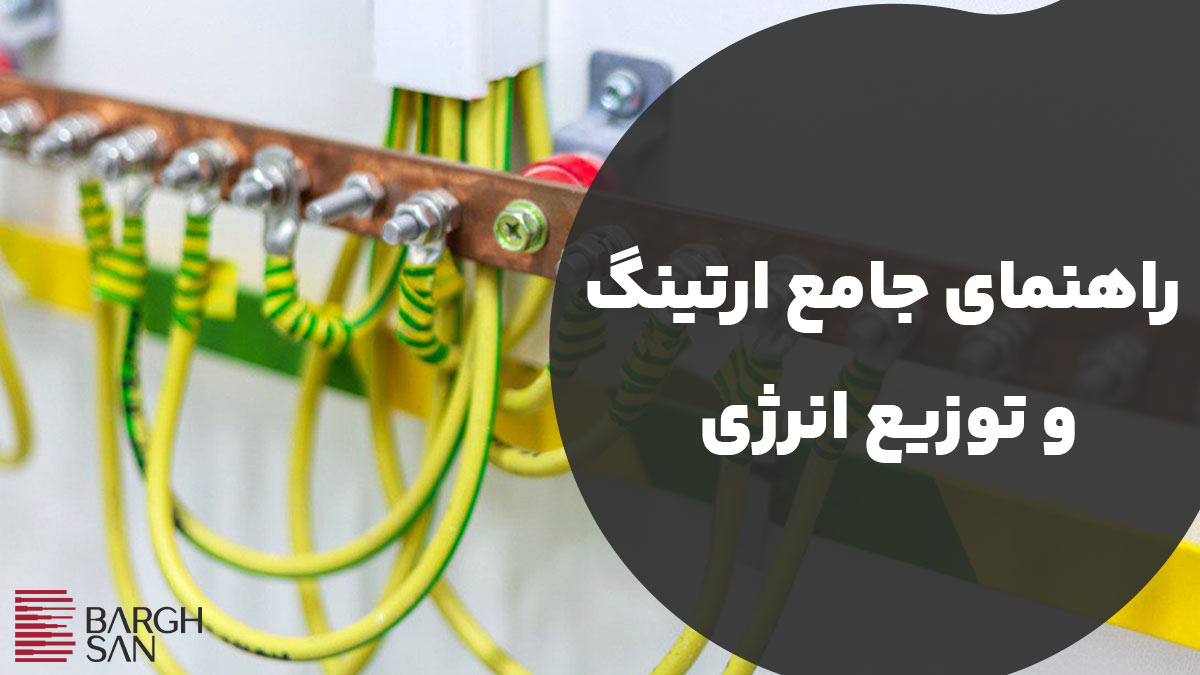

راهنمای جامع ارتینگ و توزیع انرژی

سیستم اتصال زمین (ارتینگ)، که سنگ بنای آن چاه ارت است، نه یک آپشن، بلکه شریان حیاتی هر تأسیسات الکتریکی مدرن است. در دنیای امروز که داده‌ها و تجهیزات الکترونیکی در قلب کسب‌وکارها قرار دارند، حتی یک نقص کوچک در سیستم ارت می‌تواند منجر به صدمات جبران‌ناپذیر ناشی از صاعقه یا خطای الکتریکی شود. این مقاله بر اساس استانداردهای روز دنیا، جزئیات فنی اجرای صحیح چاه ارت، استفاده از اتصالات دائم (جوش کدولد)، کاربرد میله راد، نگهداری از چاه (جهر کردن) و در نهایت، مقایسه با سیستم‌های مدرن توزیع توان مانند باس داکت را ارائه می‌دهد. اگر به دنبال اطلاعات دقیق، کاربردی و بدون حاشیه هستید، تا انتهای این مقاله تخصصی با ما همراه باشید.

اصول، عمق، ابعاد و شرایط جغرافیایی چاه ارت

سیستم اتصال زمین یا ارتینگ، نیازمند هدایت جریان‌های ناخواسته الکتریکی و اضافه ولتاژها (مانند صاعقه) به زمین با کمترین مقاومت ممکن است. موفقیت این سیستم، به انتخاب محل، عمق مناسب، و نوع خاک بستگی دارد.

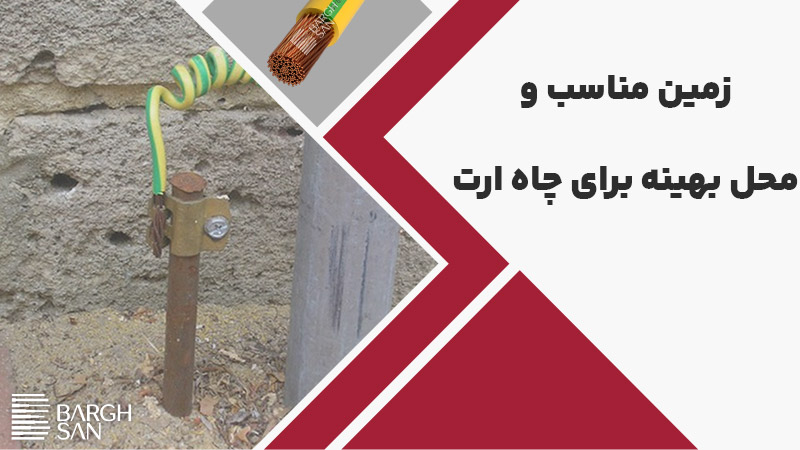

۱. زمین مناسب و محل بهینه برای حفاری چاه ارت

انتخاب محل مناسب حفر چاه ارت تأثیر مستقیمی بر عملکرد آن دارد. هدف اصلی، دستیابی به پایین‌ترین مقاومت ویژه خاک است. بهترین موقعیت برای اجرای چاه ارت، زمینی با خاک رطوبت‌دار، رسی یا رس‌دار است که رسانایی مطلوبی دارد. خاک‌های کشاورزی و رسی مقاومت کمتری دارند و اولویت داده می‌شوند. از نظر موقعیت جغرافیایی، چاه باید در مناطقی حفر شود که کمترین ارتفاع را نسبت به زمین اطراف خود داشته و احتمال دسترسی به رطوبت دائمی بیشتر باشد. این کار به کاهش مقاومت خاک و بهبود راندمان سیستم ارتینگ کمک شایانی می‌کند. به همین دلیل، مناطقی نظیر باغچه‌ها و فضاهای سبز که به طور طبیعی از رطوبت بالاتری برخوردارند، برای حفر چاه ارت اولویت دارند.

۲. عمق و ابعاد استاندارد حفاری چاه اتصال به زمین

عمق مورد نیاز برای حفر چاه ارت به طور مستقیم با مقاومت ویژه خاک منطقه ارتباط دارد و توسط متخصصین پس از محاسبات دقیق تعیین می‌شود.

• ابعاد کلی: چاه ارت عموماً به صورت عمودی با قطر حدود ۶۰ تا ۸۰ سانتی‌متر حفر می‌شود.
• عمق استاندارد متغیر: در حالت کلی، عمق چاه ارت در روش زمین عمقی بین ۴ تا ۸ متر در نظر گرفته می‌شود. این عدد در زمین‌های سنگلاخی و شنی (با مقاومت بالا) باید بیشتر باشد، در حالی که در خاک‌های رسی و کشاورزی (مقاومت پایین)، چاه‌های کم‌عمق‌تر نیز کفایت می‌کنند.
• تاثیر بنتونیت بر عمق: استفاده از مواد کاهنده مقاومت مدرن مانند بنتونیت اکتیو، شرایط فیزیکوشیمیایی خاک را بهبود می‌بخشد و نیاز به عمق زیاد را برطرف می‌سازد. به عنوان مثال، در روش‌های نوین اجرای چاه ارت عمودی با بنتونیت، عمق مورد نیاز چاه می‌تواند از ۸ متر به حدود ۳ متر کاهش یابد.

شناخت مقاومت مخصوص خاک، کلید تعیین عمق و تجهیزات لازم است.

مواد کاهنده مقاومت، بنتونیت اکتیو در برابر زغال اکتیو

یکی از مهم‌ترین عوامل در اجرای صحیح چاه ارت و دستیابی به مقاومت پایین، استفاده از مواد کاهنده مقاومت خاک در اطراف الکترود مسی است.

۱. تکنولوژی منسوخ شده زغال اکتیو (Charcoal) و نمک

در سال‌های قبل و دهه‌های ۵۰ و ۶۰ شمسی، استفاده از زغال و نمک به عنوان مواد کاهنده رایج بود و حتی برخی استانداردهای قدیمی شبکه‌های توزیع در سال ۱۳۷۴ شمسی نیز آن‌ها را توصیه کرده بودند. از دیدگاه مهندسی مدرن، استفاده از زغال و نمک به شدت منع شده و غیراستاندارد تلقی می‌شود. استانداردهای خارجی به‌روز نه تنها توصیه‌ای بر استفاده از زغال و نمک ندارند، بلکه به طور صریح و قاطع بر عدم استفاده از زغال تأکید می‌ورزند.

دلیل فنی ممنوعیت: نمک (سدیم کلراید) به شدت خورنده است و باعث سولفاته شدن و خوردگی شدید صفحه یا میله مسی می‌شود. این خوردگی با گذر زمان مقاومت اتصال را به شکلی خطرناک و ناپایدار افزایش داده و عمر مفید چاه را به شدت کاهش می‌دهد. همچنین، زغال چوب جذب رطوبت بالایی ندارد (حداکثر ۱۵ درصد وزن خود) و در فصول خشک، به سرعت خاصیت رسانایی خود را از دست می‌دهد.

سیم افشان ارت 16 خراسان افشارنژاد NYAF سفارش آنلاین 10,725,000 تومان

سیم نیمه افشان ارت 16 خراسان افشارنژاد NYA سفارش تلفنی

۲. بنتونیت اکتیو (Active Bentonite) یا مواد بهبوددهنده زمین

بنتونیت اکتیو که اغلب با نام بنتونیت چاه ارت یا بنتونیت فعال (Low ohm resistivity active bentonite) شناخته می‌شود، ماده استاندارد و مناسب برای کاهش مقاومت زمین است. این ماده، بنتونیت خاک رس سدیم‌دار است که طی فرآیندی با کربنات سدیم فعال شده تا رسانایی الکتریکی آن در حد بالا مهندسی شود.

توجه: بر خلاف تصور عمومی، بنتونیت معمولی فاقد خاصیت ارتینگ است!

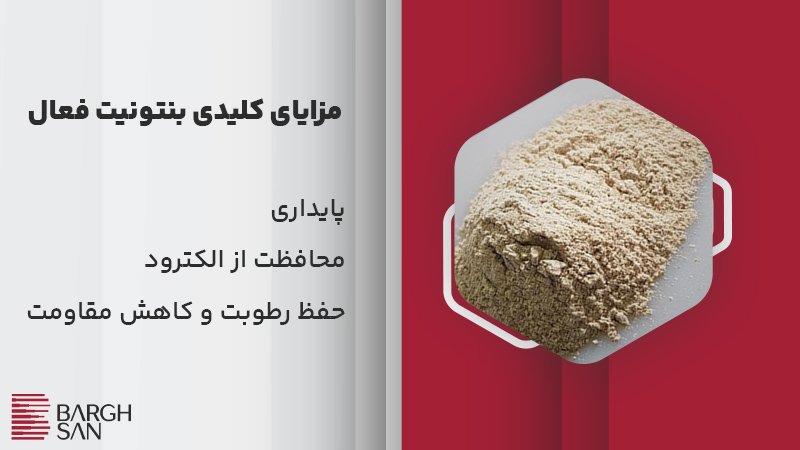

مزایای کلیدی بنتونیت فعال:

• حفظ رطوبت و کاهش مقاومت: بنتونیت اکتیو حداقل ۲ تا ۳ برابر حجم خود آب جذب می‌کند، متورم می‌شود و با ایجاد یک لایه مستحکم و کم‌مقاومت، رطوبت را حفظ کرده و مقاومت الکتریکی را کاهش می‌دهد (باید حداقل مقاومت محل تخلیه را ۲ اهم کاهش دهد).
• محافظت از الکترود: بنتونیت از الکترودها در مقابل فرسایش و سولفاته شدن، که عامل اصلی افزایش مقاومت چاه ارت است، محافظت می‌کند.
• پایداری: مقاومت الکتریکی حاصل از بنتونیت، برخلاف روش‌های سنتی، به مرور زمان (حتی در مناطق مختلف آب و هوایی) تغییر محسوسی نمی‌کند.

برای اجرای چاه عمودی با بنتونیت، حدود ۴۵۰ کیلوگرم (معادل ۱۵ کیسه ۳۰ کیلوگرمی) از آن با آب به صورت دوغاب (با نسبت تقریبی ۳۵٪ بنتونیت و ۶۵٪ آب) مخلوط شده و اطراف صفحه مسی ریخته می‌شود.

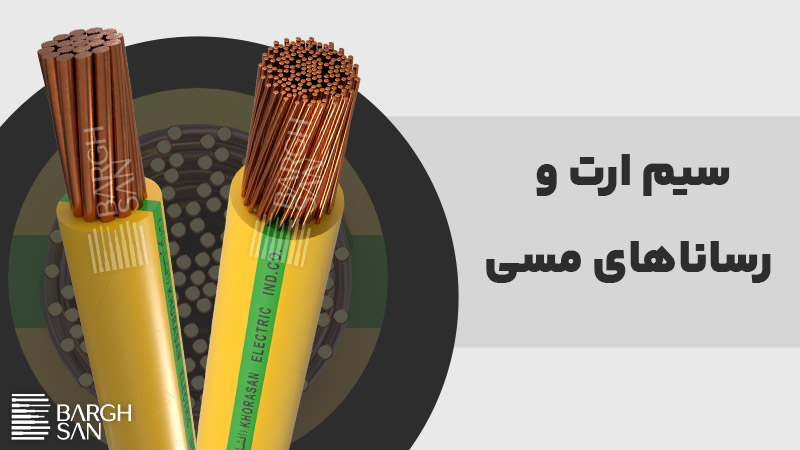

سیم ارت و رساناهای مسی

سیم ارت وظیفه هدایت ولتاژ اضافی و جریان‌های نشتی را از سیستم الکتریکی به سمت چاه ارت بر عهده دارد تا سطح ولتاژ را در حالت ثبات نگه دارد. هادی این سیم‌ها باید از مس با خلوص بالا (حداقل ۹۹.۹ درصد) ساخته شده باشد که رسانایی الکتریکی بسیار بالایی داشته و در برابر خوردگی مقاوم باشد.

• سیم ارت مفتولی (خشک): این سیم‌ها تک‌رشته هستند و انعطاف‌پذیری کمتری دارند. سیم‌های مفتولی برای فرم‌کاری داخل تابلو برق و در مواردی که سیم قرار است از داخل لوله‌ها و دیوارها عبور کند و به چاه ارت متصل شود، بیشتر توصیه می‌شوند.
• سیم ارت افشان: از تعداد زیادی تار مسی نازک ساخته شده و انعطاف‌پذیری بیشتری دارد. این سیم‌ها برای اتصال به تجهیزات متحرک یا در محیط‌هایی که نیاز به انعطاف بیشتری دارند، مناسب هستند.

سایز استاندارد (سطح مقطع): انتخاب سایز سیم (مانند ۶، ۱۰، ۱۶، ۲۵، ۳۵ و…) به میزان جریان اتصال به زمین، نوع تأسیسات الکتریکی و طول مسیر سیم مسی بستگی دارد. در ساختمان‌های مسکونی معمولاً سایزهای ۶ یا ۱۰ میلی‌متر مربع استفاده می‌شود، اما در پروژه‌های صنعتی بزرگ، سایزهای بالاتری مورد نیاز است.

برای اطلاعات بیشتر درباره روش‌های اصولی و ایمن اتصال سیم ارت مقاله سیم ارت را به کجا وصل کنیم؟ را مطالعه بفرمایید.

در بازار ایران، سیم‌ها و کابل‌های باکیفیت باید منطبق با استانداردهای ملی و بین‌المللی تولید شوند. شرکت صنعتی الکتریک خراسان (افشارنژاد) یکی از برندهای شناخته‌شده در زمینه تولید سیم و کابل است که سیم‌های ارت روکش‌دار افشان و مفتولی را مطابق با استانداردهای مربوطه (مانند IEC 60227) و با هادی مسی و عایق PVC (که معمولاً به رنگ زرد-سبز است) تولید می‌کند. محصولات این برند برای استفاده در سیستم‌های برقی صنعتی، پروژه‌های ساختمانی و تجهیزات حساس که نیاز به مقاومت در برابر آتش و مطابقت با استانداردهای ایمنی دارند، کاربرد پیدا می‌کنند.

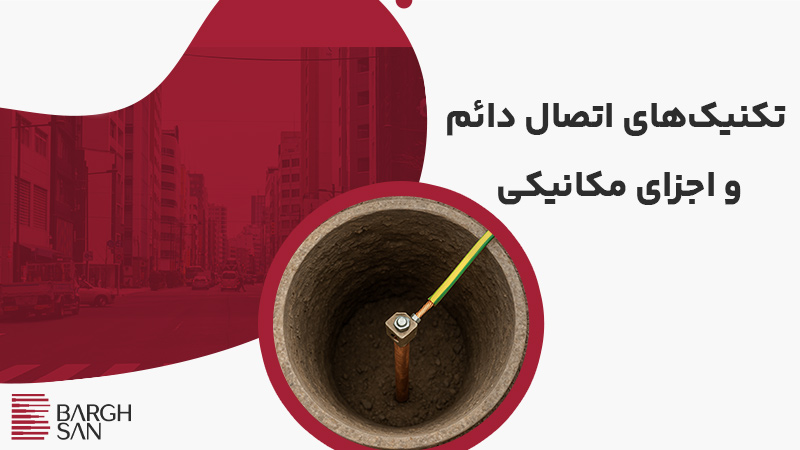

تکنیک‌های اتصال دائم و اجزای مکانیکی

اجرای صحیح سیستم ارتینگ تنها به حفاری و مواد پرکننده محدود نمی‌شود؛ بلکه کیفیت اتصالات و اجزای استفاده شده نیز بسیار حیاتی است.

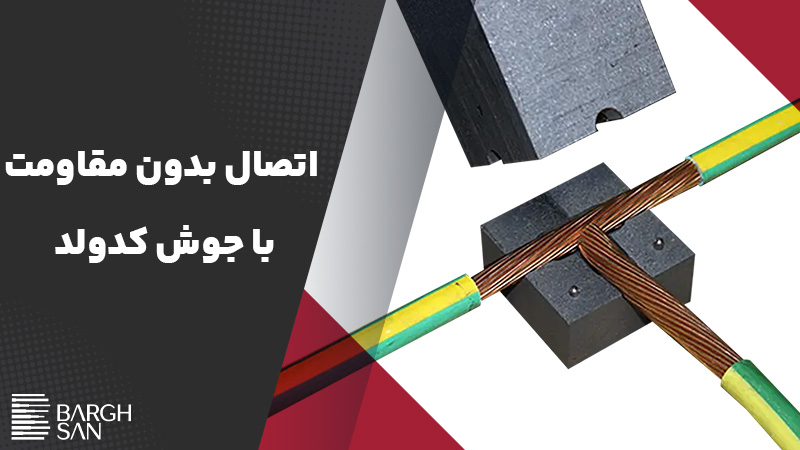

۱. اتصال بدون مقاومت با جوش کدولد (Cadweld)

جوش کدولد (Cadweld)، نام تجاری فرآیند جوش احتراقی (Exothermic Welding) است. این روش برای ایجاد اتصالات الکتریکی با دوام و دارای امپدانس پایین بین رساناهای مسی (کابل به کابل، کابل به میله، کابل به صفحه) استفاده می‌شود.

چرا جوش کدولد الزامی است؟

در اتصالات زمینی، مقاومت نقطه اتصال باید در بلندمدت ثابت بماند. اتصالات سست مکانیکی (مانند بست‌ها یا کلمپ‌ها) با گذشت زمان، به دلیل خوردگی، سولفاته شدن یا تأثیر جریان‌های بالا، مقاومت پیوندشان افزایش یافته. افزایش مقاومت در این نقاط نه تنها کارایی مسیر زمین را مختل می‌کند، بلکه یک خطر جدی ایمنی ایجاد می‌نماید.

جوش احتراقی با استفاده از پودر ترمیت و قالب گرافیتی، مس مذاب تولید می‌کند که رساناها را به صورت مولکولی به یکدیگر پیوند می‌دهد. این پیوند دائمی در برابر خوردگی مقاوم است و ضخامت جوش ایجاد شده زیاد است که مقاومت الکتریکی را به حداقل می‌رساند. این نوع جوش (مس به مس، مس به فولاد، مس به چدن) به عنوان بهترین روش در استاندارد NEC آمریکا (ماده ۲۵۰.۸) برای اتصال رساناهای زمینی تایید شده است. (در مواقعی که دسترسی به جوش کدولد نیست، جوش برنج یا نقره استفاده می‌شود، اما کدولد در اولویت است).

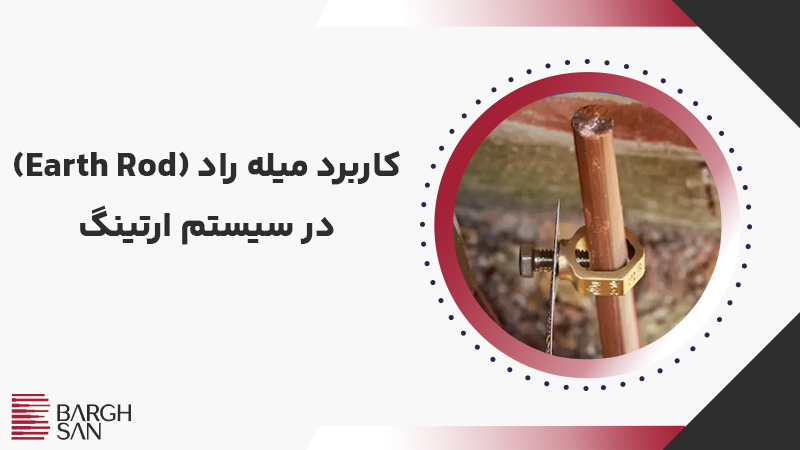

۲. کاربرد میله راد (Earth Rod) در سیستم ارتینگ

میله راد (Earth Rod)، به خصوص نوع کاپرباند (Copperbond) که دارای مغز فولادی و روکش مسی ضخیم (حداقل ۲۵۴ میکرومتر) است، الکترود ایده‌آلی برای سیستم‌های ارتینگ اقتصادی و مؤثر است.

مورد استفاده: میله راد در اجرای ارتینگ به روش سطحی یا میله‌ای به کار می‌رود؛ این روش زمانی ترجیح داده می‌شود که حفر چاه عمیق (۳ تا ۸ متری) به دلیل سختی خاک، آب زیرزمینی یا محدودیت‌های ساختمانی امکان‌پذیر نباشد. در این روش، میله‌های راد به دلیل مغز فولادی قوی (مانند CK45) و روکش مسی بادوام، برای کوبش در زمین‌های سخت مناسب هستند.

نحوه اجرا: در روش میله‌ای خطی، به جای یک صفحه در عمق، حداقل ۵ تا ۸ میله راد (به طول حداقل ۱.۵ متر) در زمین کوبیده می‌شوند و سپس توسط سیم مسی و جوش احتراقی به یکدیگر همبندی می‌گردند. برای کارایی بهتر، میله‌ها باید با فاصله کافی نسبت به یکدیگر قرار گیرند تا در محدوده گرادیان تخلیه جریان یکدیگر قرار نگیرند.

۳. دریچه بازدید ارت (ارت باکس)

دریچه بازدید چاه ارت که با نام‌های ارت باکس، حوضچه تست یا تست باکس نیز شناخته می‌شود، تجهیزات ضروری است که در دهانه چاه ارت نصب می‌گردد.

کاربردهای حیاتی:

• دسترسی جهت تست: مهم‌ترین وظیفه، فراهم کردن یک نقطه دسترسی مطمئن برای انجام تست‌های دوره‌ای مقاومت چاه ارت (توسط دستگاه ارت تستر).
• حفاظت: محافظت از تجهیزات و سیم‌های مسی و اتصالات در دهانه چاه در برابر عوامل محیطی و آسیب‌های فیزیکی.
• تامین رطوبت (جهر کردن): این دریچه امکان تزریق آب و تامین رطوبت (جهر کردن) به چاه را در فصول خشک سال فراهم می‌آورد.

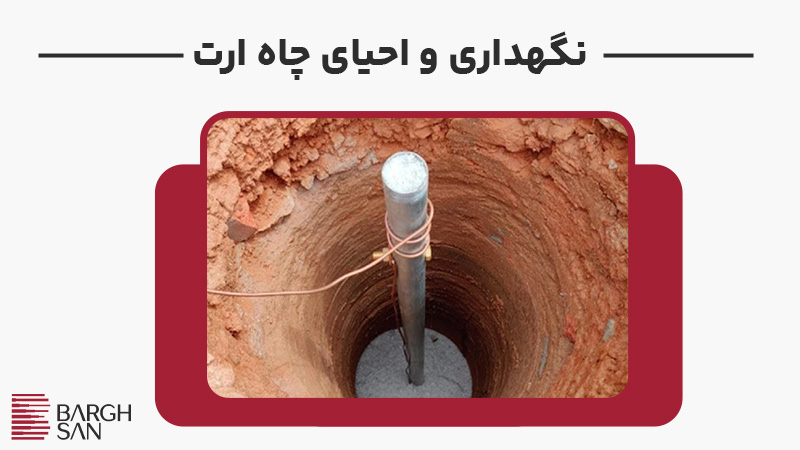

نگهداری و احیای چاه ارت (جهر کردن چاه اتصال به زمین)

سلامت چاه ارت به پایداری مقاومت آن بستگی دارد. مقاومت چاه باید به شکل دوره‌ای با روش‌های دقیق (مانند تست سه سیمه یا چهار سیمه) اندازه‌گیری شود تا از کارایی آن مطمئن شویم. عملیات جهر کردن به منظور احیا، کاهش مقاومت و حفظ کارایی چاه در طول زمان انجام می‌شود.

۱. الزامات و فرآیند جهر کردن چاه ارت

مهم‌ترین عامل خرابی و افزایش مقاومت چاه ارت، خشک شدن خاک اطراف الکترود است، به ویژه در مناطق گرم و کم آب. هدف جهر کردن، تأمین مجدد رطوبت و در صورت نیاز، شارژ مواد کاهنده مقاومت است.

• تأمین رطوبت از طریق لوله پلیکا: در زمان اجرای چاه، یک لوله پلیکای سوراخ شده باید به صورت مورب در مرکز چاه (بالای صفحه مسی) قرار گیرد.
• تزریق آب منظم: در فصول گرم و خشک، باید به صورت منظم و بیشتر از طریق همین لوله آب تزریق شود تا رطوبت مورد نیاز ته چاه و بنتونیت اطراف صفحه مسی تأمین گردد. این کار از خشک شدن بنتونیت و افزایش مقاومت الکتریکی جلوگیری می‌کند.
• جلوگیری از پوشش نهایی: سطح نهایی چاه نباید با آسفالت یا سیمان پوشانده شود (مگر در محل‌هایی که لوله پلیکا استفاده نمی‌شود و رطوبت باید از بالا تأمین شود). پر کردن ۱۰ سانتی‌متر انتهایی با شن و سنگریزه، نفوذ آب باران و آب‌های سطحی را تسهیل می‌کند.
• بازرسی و تعویض مواد کاهنده: اگر تست‌های دوره‌ای نشان دهنده افزایش مقاومت باشد، ممکن است نیاز باشد که مواد کاهنده مقاومت (بنتونیت) که خاصیت اولیه خود را از دست داده‌اند، مجدداً شارژ یا جایگزین شوند.

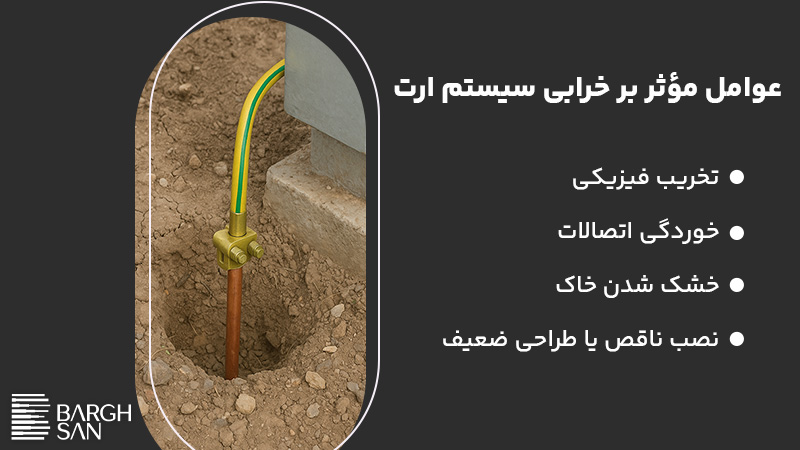

۲. عوامل مؤثر بر خرابی سیستم ارت

افزایش مقاومت چاه ارت هشداردهنده است و معمولاً ناشی از عوامل زیر است:

• خوردگی اتصالات: زنگ‌زدگی، سولفاته شدن کابل‌ها یا اتصالات مسی در طول زمان، مقاومت را به شدت افزایش می‌دهد (تاکیدی بر لزوم استفاده از جوش کدولد).
• خشک شدن خاک: کاهش رطوبت خاک اطراف چاه، به ویژه در تابستان، باعث افت شدید کارایی چاه می‌شود.
• نصب ناقص یا طراحی ضعیف: انتخاب نادرست موقعیت، یا کم بودن مواد کاهنده در زمان اجرا، عملکرد مؤثر چاه در بلندمدت را ضعیف می‌کند.
• تخریب فیزیکی: شل شدن بست‌ها یا تخریب اتصالات مکانیکی، یا عوامل محیطی شدید نظیر زلزله، نشست زمین یا تخلیه جریان‌های بسیار بالا (صاعقه)، می‌تواند ساختار چاه را مختل کند.

باس داکت، راه‌حل مدرن توزیع توان در سازه‌ها

باس داکت (Bus Duct) یک سیستم توزیع توان مدرن است که شامل شینه‌های مسی یا آلومینیومی در محفظه‌های محافظ است و جایگزین مناسبی برای کابل‌کشی سنتی در توزیع جریان‌های بالا می‌باشد.

۱. مزایای فنی و عملکردی باس داکت نسبت به کابل

استفاده از باس داکت در مقایسه با سیستم کابل سنتی، مزایای فنی و اقتصادی قابل توجهی دارد.

۲. مزیت ایمنی و حرارتی در باس داکت

یکی از عمیق‌ترین تفاوت‌های مهندسی میان این دو سیستم به نحوه دفع حرارت بازمی‌گردد. در کابل‌های سنتی، هادی کروی است و اثر پوستی باعث می‌شود عمده جریان از سطح بیرونی عبور کند. به دلیل حبس حرارت در داخل کابل، اختلاف دمای چشمگیری بین داخل و خارج کابل ایجاد می‌شود. این تنش حرارتی با گذشت زمان، منجر به نشتی جریان از پوسته عایقی و افزایش ریسک آتش‌سوزی در ساختمان‌ها و کارخانجات می‌گردد.

در مقابل، هادی باس داکت دارای مقطع مربع مستطیل است و طراحی فشرده با پوشش فلزی (آلومینیومی) به دیواره‌ها اجازه می‌دهد گرمای تولید شده را به راحتی به محیط دفع کنند. این تبادل حرارتی راحت، اختلاف دمای داخلی را به حداقل رسانده و عمر عایق را طولانی‌تر می‌کند. همچنین به دلیل سطح پایین‌تر چگالی جریان، تلفات ولتاژ در باس داکت‌ها کمتر از کابل‌های با طول یکسان است.

جمع‌بندی نهایی

سیستم ارتینگ و شبکه‌های توزیع توان، نه هزینه‌ای اضافی، بلکه یک سرمایه‌گذاری حیاتی در پایداری و ایمنی هر پروژه هستند. این گزارش نشان داد که مهندسی ارتینگ دیگر محدود به حفاری عمیق یا استفاده از مواد سنتی نیست، بلکه نیازمند رویکردی مبتنی بر استانداردهای به‌روز است:

• الزامات حفاری: انتخاب زمین مرطوب و رسی و تعیین عمق (۴ تا ۸ متر) بر اساس مقاومت ویژه خاک انجام شود. استفاده از بنتونیت فعال می‌تواند عمق چاه را تا ۳ متر کاهش دهد.
• تصحیح استاندارد: استفاده از زغال و نمک مطلقاً غیر استاندارد و مضر است؛ بنتونیت اکتیو به عنوان ماده کاهنده مقاومت، استاندارد جهانی است زیرا رطوبت را حفظ کرده و از خوردگی الکترود جلوگیری می‌کند.
• اتصال دائمی (جوش کدولد): جوش کدولد یک الزام ایمنی برای اتصالات مسی است. این روش جایگزین کلمپ‌ها و بست‌های مکانیکی می‌شود که مستعد خوردگی و افزایش مقاومت خطرناک در طول زمان هستند.
• الکترود جایگزین (میله راد): میله راد کاپرباند برای اجرای سیستم‌های ارتینگ سطحی در مناطقی که حفر عمیق ممکن نیست، راه‌حلی اقتصادی و موثر ارائه می‌دهد.

رعایت این اصول تضمین می‌کند که زیرساخت الکتریکی شما در برابر مخرب‌ترین تهدیدها، محافظت شده و به صورت پایدار و بهینه عمل خواهد کرد.
