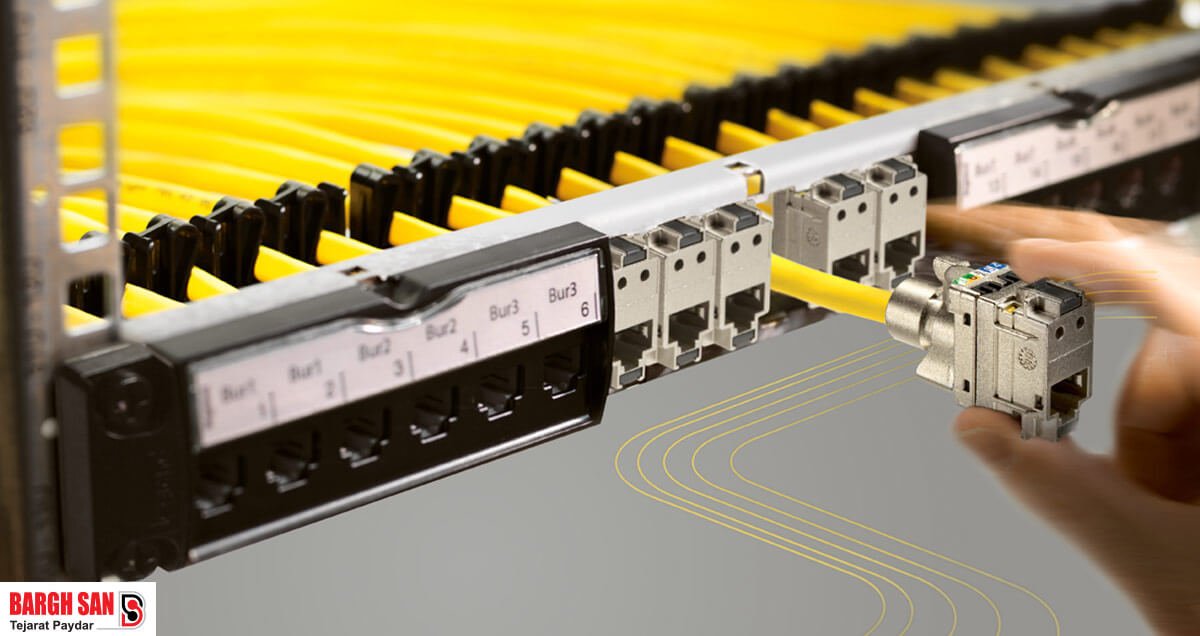

پچ پنل لگراند قلب تپنده سیستم مدیریت کابل‌کشی

در دنیای امروز که داده‌ها شریان حیاتی کسب‌وکارها هستند، زیرساخت شبکه قوی و سازمان‌یافته، ستون فقرات هر سازمانی محسوب می‌شود. در این میان، پچ پنل‌ها به عنوان قلب تپنده مدیریت کابل‌کشی، نقشی کلیدی در حفظ نظم، کارایی و پایداری شبکه ایفا می‌کنند. این قطعات سخت‌افزاری، با فراهم آوردن یک نقطه اتصال متمرکز، مدیریت و سازماندهی کابل‌های شبکه را در مراکز داده و محیط‌های مختلف تسهیل می‌بخشند.

در این مقاله جامع، ابتدا به معرفی جایگاه لگراند در بازار تجهیزات شبکه می‌پردازیم. سپس، مروری کوتاه بر مفهوم پچ پنل و مزایای کلی آن خواهیم داشت. در ادامه، انواع پچ پنل‌های لگراند بر اساس کاربرد (تلفنی، مسی، فیبر نوری، مالتی‌مدیا) و همچنین سری‌های LCS2 و LCS3 به تفصیل معرفی و بررسی می‌شوند. ویژگی‌های فنی و قابلیت‌های پیشرفته محصولات لگراند تشریح شده و در نهایت، راهنمای جامعی برای انتخاب بهترین پچ پنل لگراند متناسب با نیازهای پروژه شما، به همراه نکات مهم در خرید و تشخیص محصولات اصلی از تقلبی، ارائه خواهد شد.

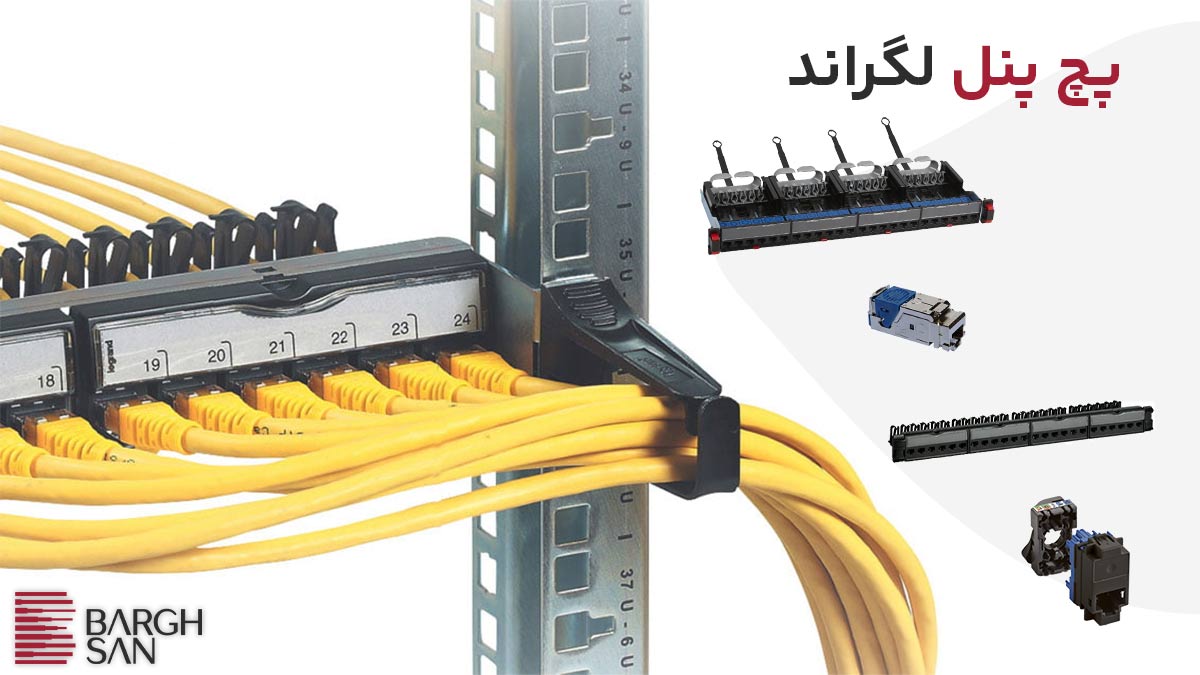

لگراند (Legrand)، به عنوان یک نام پیشرو و قابل اعتماد در صنعت تجهیزات شبکه، پچ پنل‌هایی با کیفیت بالا و نوآوری‌های چشمگیر ارائه می‌دهد که راهکارهای جامع و یکپارچه‌ای برای نیازهای متنوع شبکه‌های مدرن فراهم می‌آورد. پچ پنل‌های لگراند به منظور استفاده در شبکه‌های کابلی مسی، فیبر نوری، تلفن و مالتی‌مدیا به تولید می‌رسند. این شرکت سالانه با تولید میلیون‌ها مدل پچ پنل، نیاز بازار جهانی را تأمین می‌کند. در حالی که بسیاری از شرکت‌های بزرگ تنها بر تولید پچ پنل‌های مسی، فیبر نوری و تلفن تمرکز دارند، لگراند با نوآوری‌های خود، سیستم‌های اتصال برای HDMI، USB، Audio و VGA را نیز به عنوان یک راه‌حل بزرگ و کاربردی در دیتاسنترها، سیستم‌های مانیتورینگ و سایر کاربری‌ها ارائه می‌کند. به طور کلی، شرکت لگراند تمامی تجهیزات شبکه خود را در دو سری LCS2 و LCS3 به تولید می‌رساند. سری LCS2 که در سال ۲۰۰۹ رونمایی شد، شامل تجهیزات و سیستم‌های مختلف کابل‌کشی شبکه است و تاکنون نیز پاسخگوی نیاز تمامی دیتاسنترها و مراکز انتقال داده بوده است. نسل بعدی تجهیزات شبکه لگراند با نام LCS3 در سال ۲۰۱۸ با بهبودهای بسیار زیاد و با سیستم‌های جدید معرفی شد که در حال حاضر جزو مدرن‌ترین تجهیزات شبکه لگراند محسوب می‌شود.

پچ پنل چیست

پچ پنل‌ها، پنل‌های فلزی یک یونیت (Rack Unit) هستند که از لحاظ کاربرد، تعداد پورت، کتگوری (Category)، پشتیبانی از شیلد (Shield)، اندازه و بسته‌بندی به موارد مختلفی تقسیم‌بندی می‌شوند. عمده‌ترین دلیل استفاده از پچ پنل در شبکه‌های فیبر نوری، مسی و تلفنی، سر و سامان دادن به کابل‌های فیبر نوری و کابل‌های شبکه مسی در رک‌های شبکه است. برای درک عمیق‌تر مفهوم پایه پچ پنل، نحوه کارکرد و اهمیت آن، می‌توانید به مقاله “پچ پنل چیست؟ کاربرد پچ پنل در شبکه” مراجعه کنید.

اگر بخواهیم اهمیت استفاده از پچ پنل را با ذکر مثالی بیان کنیم؛ فرض کنید که در یک اداره تعدادی اتاق وجود دارد که نصاب شبکه تعدادی کیستون (Keystone) را بر روی دیوارهای هر اتاق به جهت اتصال کامپیوترهای کاربران به شبکه نصب می‌کند که تمامی این کیستون‌ها به وسیله کابل شبکه به رک وارد می‌شوند. معمولاً تعدادی از کیستون‌های نصب شده به صورت بلااستفاده هستند و برای زمانی در نظر گرفته شده‌اند که نیاز است شخص یا اشخاصی به عنوان کاربر جدید به شبکه اضافه شوند. وظیفه پچ پنل در اینجا مرتب کردن و در دسترس قرار دادن تمامی نودهای شبکه به صورت ردیفی است که این کار سهولت در عیب‌یابی و جابه‌جایی نودها را برای یک تکنسین ممکن می‌سازد. از طرفی اتصال کاربران جدید به شبکه به راحتی و با اتصال یک پچ کورد (Patch Cord) به شبکه قابل انجام است که با توجه به وجود شماره‌های مشترک بر روی پچ پنل و بر روی هر کیستون درون اتاق‌ها می‌توان به راحتی نود مورد نظر را شناسایی و به شبکه متصل نمود.

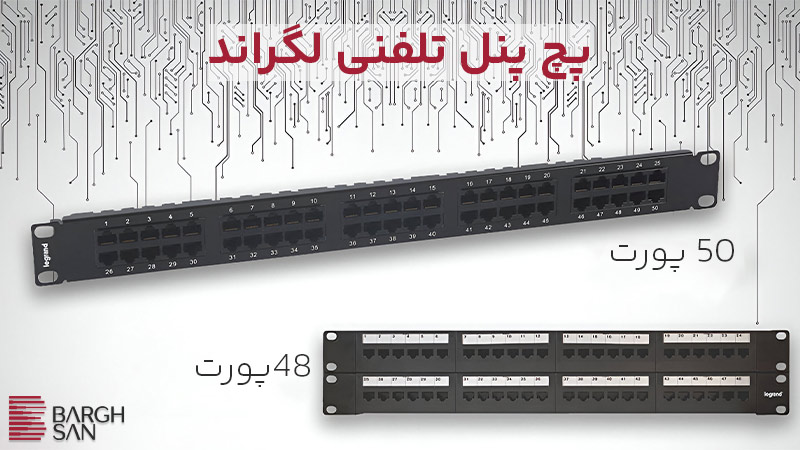

پچ پنل تلفنی لگراند

پچ پنل تلفنی لگراند که به آن ویس پنل (Voice Panel) نیز می‌گویند، برای مدیریت خطوط تلفن آنالوگ و دیجیتال طراحی شده‌اند. این پچ پنل‌ها معمولاً شامل ۲۴ تا ۵۰ پورت هستند و از کیستون‌های RJ11 یا RJ12 پشتیبانی می‌کنند. این پنل‌ها در مراکز تماس (Call Centers) و سیستم‌های سانترال (PBX) کاربرد دارند.

یک مدل از پچ پنل تلفنی لگراند با کد ۰۳۳۵۷۹ عرضه می‌شود که یک پنل ۱۹ اینچ با ۵۰ پورت است و از نوع اتصال ۱۱۰ (۱۱۰ Contact) پشتیبانی می‌کند. این مدل از نوع Category 3 و بدون شیلد (Unscreened) است و ۱ یونیت فضا را اشغال می‌کند. لگراند همچنین پنل‌های تلفنی با چگالی بالا و ۲۴ پورت با کانکتور ۵۰ پین RJ21 را تحت برند Ortronics (یکی از برندهای لگراند) ارائه می‌دهد که برای کاربردهای صوتی، هشدار و داده با سرعت پایین مناسب هستند.

پچ پنل مسی لگراند

پچ پنل‌های مسی لگراند برای استفاده در شبکه‌های اترنت (Ethernet) طراحی شده‌اند و در دسته‌بندی‌های مختلف Cat (Category) عرضه می‌شوند.

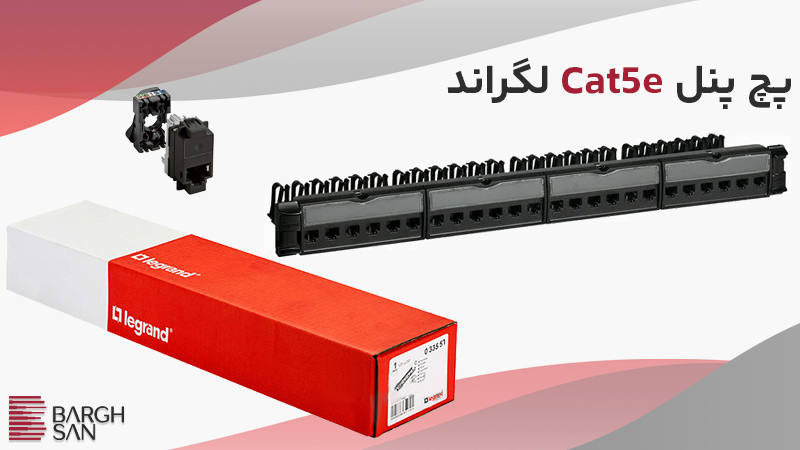

پچ پنل Cat5e لگراند

پچ پنل‌های Cat5e لگراند برای محیط‌هایی که نیاز به یک سیستم نرمال دارند، مانند ادارات کوچک و دفاتر، مناسب هستند. این پچ پنل‌ها با قابلیت نصب سریع (Quick Fixing) و بدون نیاز به ابزار (Tool-Free) عرضه می‌شوند که سرعت نصب را افزایش می‌دهد.

لگراند پچ پنل‌های Cat5e را در خانواده LCS2 تولید می‌کند:

• پچ پنل Cat5e UTP لگراند با کد ۰۳۳۵۵۱: این مدل ۲۴ پورت بدون شیلد است و ۱ یونیت فضا را اشغال می‌کند.
• پچ پنل Cat5e FTP لگراند با کد ۰۳۳۵۵۲: این مدل نیز ۲۴ پورت است و از کابل‌های فویل‌دار (FTP) پشتیبانی می‌کند.

تمامی اتصالات کیستون‌های پچ پنل لگراند از فلزهای برنز، نیکل، پلاتین و ۰.۸ میکرون طلا ساخته شده‌اند تا رسانایی بالا را تضمین کنند.

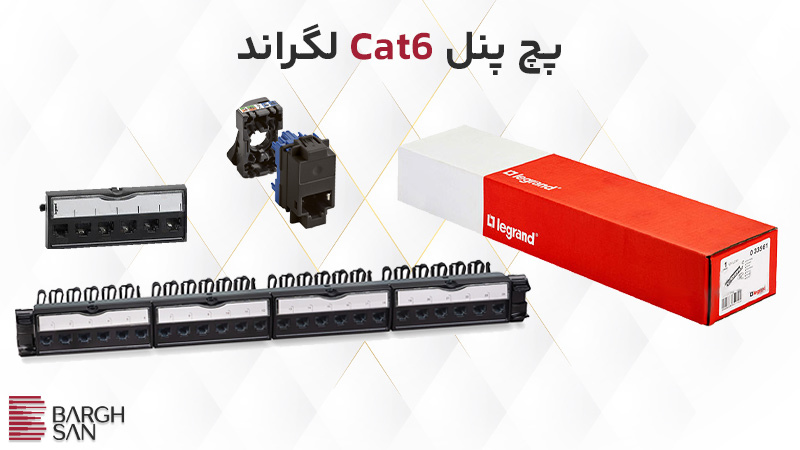

پچ پنل Cat6 لگراند

پچ پنل‌های Cat6 لگراند در مدل‌های UTP، FTP و STP (Shielded Twisted Pair) تولید می‌گردند.

• پچ پنل Cat6 UTP لگراند با کد ۰۳۳۵۶۱: این مدل ۲۴ پورت است و ۱ یونیت فضا را اشغال می‌کند. نصب کیستون‌های این پچ پنل به آسانی و بدون نیاز به ابزار خاصی انجام می‌گیرد و کیستون‌ها مجهز به تیغ‌های برش‌دهنده روکش زوج‌ها هستند.
• پچ پنل Cat6 STP لگراند با کد ۰۳۳۵۶۳: این مدل نیز ۲۴ پورت است و از نوع شیلددار (STP) می‌باشد.

لگراند همچنین پچ پنل‌های Cat6 را در سری LCS3 نیز ارائه می‌دهد که شامل مدل‌های زیر است:

• پچ پنل Cat6 UTP لگراند با کد ۰۳۳۷۶۰: این مدل ۲۴ پورت بدون شیلد است و ۱ یونیت فضا را اشغال می‌کند.
• پچ پنل Cat6 FTP لگراند با کد ۰۳۳۷۶۱: این مدل ۲۴ پورت فویل‌دار است و ۱ یونیت فضا را اشغال می‌کند.
• پچ پنل Cat6 STP لگراند با کد ۰۳۳۷۶۲: این مدل ۲۴ پورت شیلددار است و ۱ یونیت فضا را اشغال می‌کند.

پچ پنل اصلی لگراند Cat6 UTP LCS2 سفارش تلفنی

پچ پنل اصلی لگراند Cat6 SFTP LCS2 سفارش تلفنی

پچ پنل اصلی لگراند Cat6 UTP LCS3 سفارش تلفنی

پچ پنل اصلی لگراند Cat6 SFTP LCS3 سفارش تلفنی

کیستون‌های این محصولات قابلیت اتصال کابل‌های شبکه را مطابق با استاندارد T 568 A یا T 568 B دارند.

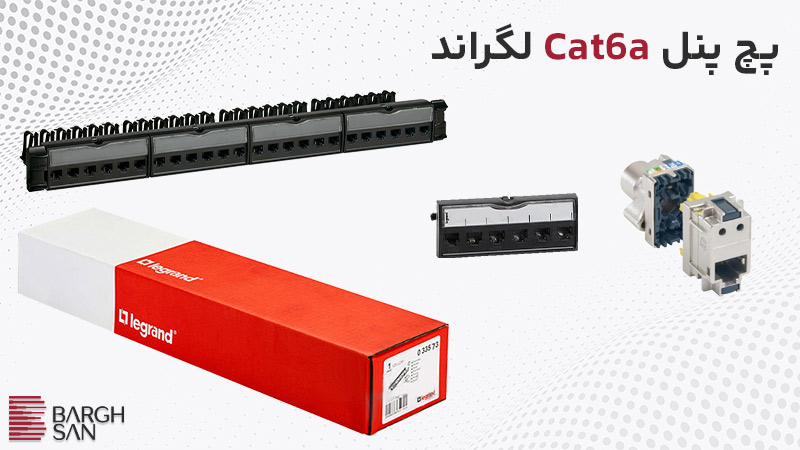

پچ پنل Cat6a لگراند

پچ پنل‌های Cat6a لگراند برای سیستم‌های پرسرعت و انتقال حجم بالایی از دیتاها مانند صدا و تصویر همزمان، به ویژه در دیتاسنترها و مراکز داده، طراحی شده‌اند.

• پچ پنل Cat6a STP لگراند با کد ۰۳۳۵۷۳: این مدل ۲۴ پورت شیلددار (STP) با شیلدینگ فلزی ۳۶۰ درجه است و ۱ یونیت فضا را اشغال می‌کند.

لگراند همچنین پچ پنل‌های Cat6a را در سری LCS3 نیز ارائه می‌دهد:

• پچ پنل Cat6a STP لگراند با کد ۰۳۳۷۷۲: این مدل ۲۴ پورت شیلددار (STP) است و ۱ یونیت فضا را اشغال می‌کند.

تمامی پچ پنل‌های لگراند دارای استانداردهای ISO/IEC 11801، EN 50173 و TIA/EIA 568C هستند.

پچ پنل اصلی لگراند Cat6A SFTP LCS2 سفارش تلفنی

پچ پنل اصلی لگراند Cat7 SFTP LCS3 سفارش تلفنی

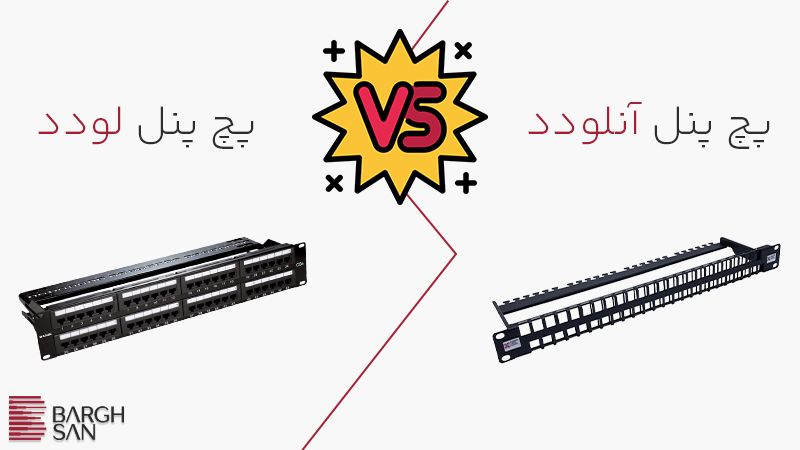

پچ پنل آنلودد لگراند

پچ پنل‌های آنلودد (Unloaded) لگراند به صورت ریل خالی (بدون کیستون) عرضه می‌شوند. این ویژگی به کاربر این امکان را می‌دهد که بر اساس نیاز خود، نوع کیستون مناسب (مانند Cat5e، Cat6، Cat6a، Cat8، فیبر نوری، یا حتی A/V) را به صورت جداگانه تهیه و در آن قرار دهد. این قابلیت، انعطاف‌پذیری و آینده‌نگری بیشتری را برای شبکه فراهم می‌کند و در صورت خرابی یک پورت، تنها نیاز به تعویض همان کیستون خراب است و نه کل پچ پنل.

لگراند مدل‌های متنوعی از پچ پنل‌های آنلودد را ارائه می‌دهد:

• پچ پنل آنلودد ۲۴ پورت Keystone Rack Mount (مانند مدل WP24RM از On-Q/Legrand): این پنل‌ها ۱ یونیت فضا را اشغال می‌کنند و از انواع کیستون‌ها پشتیبانی می‌کنند.
• پچ پنل آنلودد HDJ ۲۴ پورت تخت (مانند مدل PHDHJU24): این پنل‌ها نیز ۱ یونیت هستند و از کیستون‌های HDJ و ماژول‌های فیبر نوری HDFM پشتیبانی می‌کنند.
• پچ پنل آنلودد LCS3 ۲۴ پورت تخت با کاست‌های ۶ پورت (مانند کد ۰۳۳۶۸۳): این مدل ۱ یونیت است و امکان بارگذاری از جلو را فراهم می‌کند.
• پچ پنل آنلودد LCS3 ۲۴ پورت با کاست‌های خالی (مانند کد ۰۳۳۷۹۰): این مدل ۱۹ اینچ و ۱ یونیت است و می‌تواند کیستون‌های Cat5e تا Cat8 RJ45 را بپذیرد.
• پچ پنل آنلودد LCS3 ۱ یونیت (مانند کد ۰۳۳۷۹۱): این پنل خالی می‌تواند حداکثر ۴ کاست قابل جدا شدن خودکار را بپذیرد که شامل کیستون‌های مسی (Cat5e تا Cat8) یا فیبر نوری می‌شوند.

پچ پنل فیبر نوری لگراند

فیبر نوری یکی از پرسرعت‌ترین و جدیدترین تجهیزات برای انتقال اطلاعات با استفاده از نور است. لگراند به عنوان یکی از تولیدکنندگان پیشرو در این زمینه، پچ پنل‌های فیبر نوری را در انواع سینگل مود (Single Mode) و مالتی مود (Multi Mode) و با کانکتورهای مختلف تولید می‌کند.

پچ پنل‌های فیبر نوری لگراند در دو خانواده LCS2 و LCS3 و به صورت لودد و آنلودد عرضه می‌شوند.

مدل‌های فیبر نوری لگراند

لگراند دارای خطوط تولید خاصی برای پچ پنل‌های فیبر نوری است که شامل سری Infinium و Q-Series می‌شود.

• سری Infinium: این سری شامل مدل‌های با چگالی فوق‌العاده بالا مانند Infinium 384-1U MDC Rack Mount است که در تنها ۱ یونیت رک، ۳۸۴ فیبر (۱۹۲ کانکتور MDC) را پشتیبانی می‌کند. این سری همچنین پنل‌های آنلودد زاویه‌دار (مانند Infinium HDJ Series 48-Port Unloaded Angled Panel) و پنل‌های مخصوص نصب زیر کف کاذب (Raised Floor) را ارائه می‌دهد.
• سری Q-Series: این سری شامل پنل‌های دیواری با چگالی استاندارد (مانند Q-Series 1 Panel, Patch Only, Standard Density Wall Mount Fiber Enclosure) است که تا ۲۴ فیبر LC را در یک پنل، ۴۸ فیبر را در دو پنل و ۹۶ فیبر را در چهار پنل پشتیبانی می‌کند. همچنین پنل‌های ۱U و ۲U برای نصب زیر کف کاذب را نیز شامل می‌شود.

یک مدل خاص از پچ پنل فیبر نوری لگراند با کد ۰۳۲۱۶۵ عرضه می‌شود که یک پچ پنل فیبر نوری LCS3 با ۴۸ پورت LC Duplex سینگل مود (OS2) است و ۱ یونیت فضا را اشغال می‌کند.

پچ پنل صوتی و تصویری لگراند

لگراند علاوه بر پچ پنل‌های شبکه مسی و فیبر نوری، سیستم‌های اتصال برای سیستم‌های صوتی و تصویری (A/V) نیز ارائه می‌دهد. این سیستم‌ها شامل پنل‌های دیواری (Wall Plate) با پورت‌های مختلف و همچنین کیستون‌های سازگار با پچ پنل‌های آنلودد لگراند می‌شوند.

برخی از این محصولات شامل:

• پنل‌های دیواری با پورت‌های HDMI، VGA، ۳.۵ میلی‌متری Audio و USB: این پنل‌ها برای انتقال سیگنال‌های صوتی و تصویری و داده از طریق کابل‌کشی داخل دیوار طراحی شده‌اند.

پچ پنل‌های آنلودد لگراند (مانند سری TechChoice) نیز می‌توانند کیستون‌های A/V را بپذیرند و انعطاف‌پذیری لازم را برای ترکیب انواع رسانه‌ها در یک پچ پنل فراهم می‌کنند.

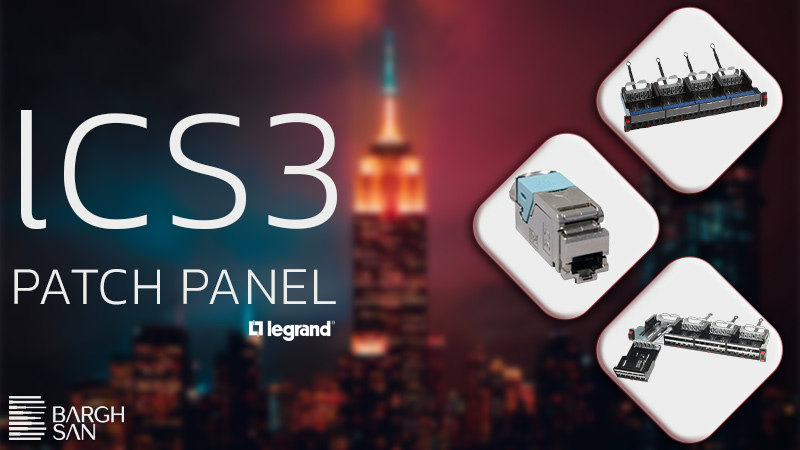

پچ پنل شبکه لگراند سری LCS3

سری LCS3 لگراند که در سال ۲۰۱۸ معرفی شد، نسبت به نسل قبلی خود (LCS2) شامل بهبودهای فراوانی است. این پیشرفت‌ها حاصل مهندسی دقیق و نتیجه تلاش مداوم در به‌روزرسانی تجهیزات شبکه جدید لگراند است که تمامی تجهیزات پسیو شبکه لگراند را تبدیل به محصولاتی بی‌رقیب کرده است. طبق اعلام لگراند، تجهیزات پسیو سری LCS3 لگراند در نسل جدید از سرعت انتقال داده بالاتری برخوردار است که حجم بالایی از اطلاعات را می‌توانند در دو شبکه فیبر نوری و مسی انتقال و جابه‌جا کنند. این محصولات از ادغام محصولات موفق ساخته شده‌اند که ضمن صرفه‌جویی در زمان، از تعمیرات و نگهداری آسان‌تری برخوردار هستند.

امکانات پچ پنل‌های جدید لگراند

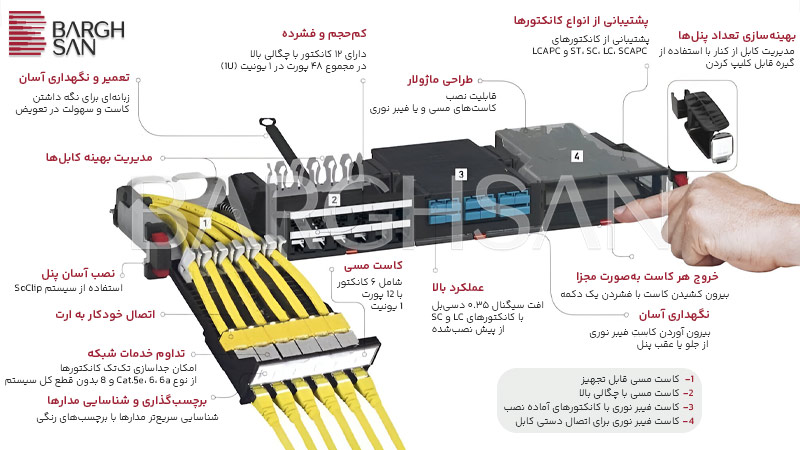

نسل جدید پچ پنل‌های شبکه لگراند در دو نوع تخت (Flat) و زاویه‌ای (Angled) تولید می‌شوند.

• نصب سریع و بدون ابزار: این پچ پنل‌ها مجهز به سیستم Quick-Fix هستند که امکان نصب خودکار و بدون نیاز به پیچ بر روی ریل‌های رک را فراهم می‌کند.
• خروج آسان کاست‌ها و کیستون‌ها: کیستون‌های جدید با طراحی دوباره مستطیل شکل به همراه درب‌های لولادار، امکان اتصال کیستون و کابل را در مدت زمان کوتاهی فراهم می‌کنند. همچنین، با فشار یک دکمه قرمز رنگ در قسمت پایینی هر یونیت، می‌توان یونیت مورد نظر را به صورت کشویی از پچ پنل جدا نمود و به کیستون‌ها دسترسی پیدا کرد.
• مدیریت کابل بهبود یافته: طراحی نو و جدید نگهدارنده‌های کابل در قسمت پشتی این پچ پنل‌ها سبب شده تا تمامی کابل‌های متصل به کیستون‌ها از نظم و استحکام بیشتری نسبت به نمونه قبلی برخوردار باشند.
• تمرکز بر مدل‌های آنلودد: به علت قیمت بالای کیستون‌های این پچ پنل‌ها، تمرکز لگراند بیشتر بر روی مدل‌های آنلودد است که کاربر بر اساس نیاز خود کیستون‌های شبکه را از Cat5e تا Cat8 انتخاب کند.
• کدگذاری رنگی کیستون‌ها: تمامی کیستون‌های این پچ پنل‌ها با توجه به کتگوری کابل مورد استفاده، از رنگ خاصی تبعیت می‌کنند که همرنگ با کابل مصرفی است. رنگ کیستون‌های Cat5e به رنگ طوسی، کیستون‌های Cat6 به رنگ آبی، Cat6A به رنگ زرد و Cat8 به رنگ فیروزه‌ای (Aqua) می‌باشد.

تشخیص پچ پنل اصلی و تقلبی لگراند

فروش بالای بسیاری از محصولات لگراند از جمله پچ پنل‌ها، کابل‌های شبکه و برخی مدل‌های کلید و پریز سبب شده تا محصولات تقلبی با نام و برند لگراند روانه بازار شوند. تشخیص محصولات اصلی از تقلبی برای خریداران اهمیت زیادی دارد.

کیستون‌های اصلی پچ پنل‌های لگراند برای انتقال اطلاعات و جلوگیری از افت سرعت از فلزهای مختلفی از جمله طلا، برنز، نیکل، مس و… استفاده می‌کنند. در مقابل، پچ پنل‌های فیک از وجود این نوع فلزات بی‌بهره‌اند. استفاده از پچ پنل‌های تقلبی می‌تواند سبب افت کلی سیگنال در شبکه شود.

با بررسی پچ پنل Cat6 UTP اصلی و تقلبی در کنار یکدیگر، ممکن است تفاوت‌هایی در رنگ دو محصول مشاهده شود. استفاده از پلاستیک‌های کهنه در تمامی قسمت‌های پلاستیکی پچ پنل فیک می‌تواند سبب روشن‌تر شدن رنگ آن در مقایسه با پچ پنل اصلی شود. در مقابل، پچ پنل اصلی در تمامی قسمت‌های پلاستیکی از پلاستیک نو استفاده می‌کند که رنگ مشکی پررنگ و یکنواخت آن بیانگر همین مورد است. در سایر قطعات نیز مانند کیستون‌ها این تفاوت رنگ مشهود است.

نتیجه‌گیری (سرمایه‌گذاری هوشمندانه)

پچ پنل‌های لگراند به عنوان اجزای حیاتی در زیرساخت شبکه، مزایای بی‌شماری از جمله سازماندهی بی‌نظیر کابل‌ها، افزایش انعطاف‌پذیری و مقیاس‌پذیری، کاهش چشمگیر هزینه‌های نگهداری و تعمیرات و تسهیل عیب‌یابی را ارائه می‌دهند. این مزایا به طور کلی به کاهش هزینه‌های کلی مالکیت شبکه و بهبود کارایی عملیاتی منجر می‌شوند.

لگراند با ارائه طیف وسیعی از پچ پنل‌های مسی (از Cat5e تا Cat8، شیلددار و بدون شیلد)، فیبر نوری (سینگل مود و مالتی مود با کانکتورهای متنوع و چگالی بالا) و تلفنی، همراه با قابلیت‌های پیشرفته‌ای چون POE، سیستم‌های نصب سریع، دسترسی از جلو، مدیریت کابل داخلی و طراحی ماژولار، خود را به عنوان یک ارائه‌دهنده سیستم‌های جامع و آینده‌نگر در بازار متمایز می‌کند. این تنوع و نوآوری، لگراند را قادر می‌سازد تا به نیازهای خاص هر محیط، از شبکه‌های خانگی کوچک گرفته تا مراکز داده بزرگ و پیچیده، پاسخ دهد.

انتخاب پچ پنل مناسب از برند معتبری مانند لگراند، تنها به معنای خرید یک قطعه سخت‌افزاری نیست، بلکه سرمایه‌گذاری هوشمندانه‌ای در پایداری، کارایی و امنیت بلندمدت زیرساخت شبکه است. با در نظر گرفتن دقیق نیازهای فعلی و آتی شبکه، محیط نصب و بودجه، می‌توان بهترین گزینه لگراند را انتخاب کرده و از شبکه‌ای منظم، قابل اعتماد و آماده برای چالش‌های آینده بهره‌مند شد.
