با افزایش نگرانی‌های زیست‌محیطی و رو به پایان بودن منابع انرژی فسیلی، توجه جهانی به سوی انرژی‌های تجدیدپذیر جلب شده است. یکی از رایج‌ترین و در دسترس‌ترین منابع انرژی تجدیدپذیر، انرژی خورشیدی است. این انرژی پاک از طریق سیستم‌های فتوولتائیک (PV) به انرژی الکتریکی تبدیل می‌شود. در این میان، کابل‌های فتوولتائیک به عنوان یکی از اجزای حیاتی این سیستم‌ها نقش بسزایی در انتقال برق تولیدشده ایفا می‌کنند. بدون وجود کابل‌های استاندارد، ایمن و باکیفیت، کارایی سیستم‌های خورشیدی به شدت کاهش یافته و حتی ممکن است منجر به بروز خطرات جدی همچون آتش‌سوزی و افت ولتاژ گردد. به همین دلیل، شناخت کامل از ساختار، ویژگی‌ها و نحوه استفاده صحیح از کابل‌های PV اهمیت زیادی دارد.
شناخت سیستم‌های فتوولتائیک و جایگاه کابل
سیستم‌های فتوولتائیک از مجموعه‌ای از پنل‌های خورشیدی، مبدل‌های جریان (اینورترها)، تجهیزات حفاظتی و کابل‌های برق تشکیل شده‌اند. این سیستم‌ها انرژی خورشیدی را جذب کرده و به انرژی الکتریکی تبدیل می‌کنند. نقش کابل‌ها در این سیستم‌ها، انتقال جریان مستقیم تولیدشده از پنل‌ها به اینورتر و نهایتاً به شبکه یا سیستم مصرفی است. در این مسیر، کابل‌ها باید توانایی تحمل شرایط محیطی سخت نظیر تابش مستقیم خورشید، تغییرات دمایی زیاد، رطوبت و باران، گرد و خاک و گاهی تماس با مواد شیمیایی را داشته باشند. بنابراین، انتخاب کابل مناسب نه‌تنها برای بهره‌وری انرژی بلکه برای ایمنی کل سامانه ضروری است.
تعریف و ساختار کابل فتوولتائیک

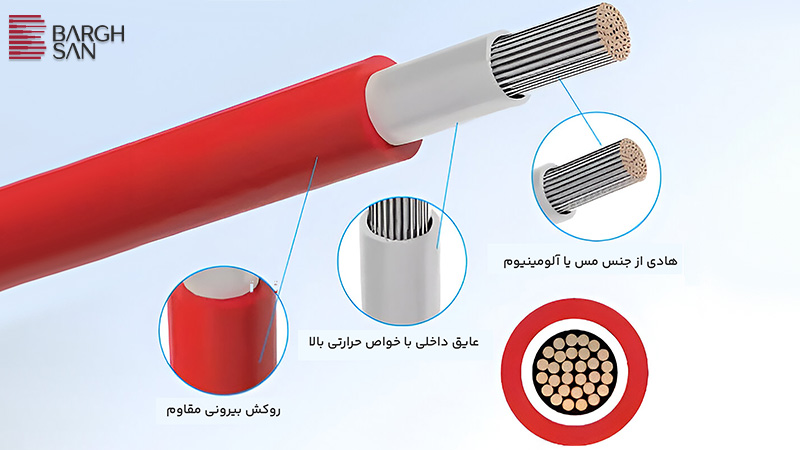

کابل فتوولتائیک نوعی کابل برق است که به طور خاص برای استفاده در سیستم‌های خورشیدی طراحی شده است. این کابل‌ها دارای ویژگی‌هایی هستند که آن‌ها را در برابر اشعه ماوراءبنفش (UV)، ازن، حرارت بالا، رطوبت، روغن‌ها و سایش مقاوم می‌سازد. ساختار این کابل‌ها معمولاً شامل یک هادی از جنس مس یا آلومینیوم، یک عایق داخلی با خواص حرارتی بالا و یک روکش بیرونی مقاوم در برابر عوامل محیطی است. برخی از کابل‌های PV دارای دو لایه عایق هستند تا مقاومت بیشتری در برابر تنش‌های مکانیکی و شیمیایی داشته باشند. کابل‌های استاندارد PV اغلب تک‌سیم (Single-Core) بوده و در رنگ‌های قرمز و مشکی تولید می‌شوند که به ترتیب برای قطب مثبت و منفی استفاده می‌گردند.
فتوولتائیک یا سولار
اصطلاح فتوولتائیک (photovoltaic) از ترکیب کلمه یونانی phos به معنی نور و کلمه ولت، به نام فیزیکدان ایتالیایی الکساندر ولتا گرفته شده است. فتوولتائیک علمی است که تبدیل انرژی فوتون به انرژی الکتریکی را بررسی می کند. به عبارت دیگر اولین بار کلمه فتوولتائیک در مستندات توسط آلفرد سمی در کتاب عناصر الکتروبیولوژی یا مکانیسم ولتائیک انسان در الکترو پاتولوژی، به ویژه سیستم عصبی و برق درمانی به کاربرده شد. سمی جراح بود، اما نقش قابل توجهی نیز در پیشرفت الکترومتالورژی و فیزیولوژی الکتریکی داشت.
سمی همچنین اولین کسی بود که از اصطلاح باتری فتوولتائیک استفاده کرد؛ مانند بسیاری از کلمات فنی، تعدادی قابل توجهی از اصطلاحات مهندسی انرژی خورشیدی بر پایه زبان یونانی باستان است. بعضی از کلمات نیز به طور مستقیم از زبان یونانی یا زبان لاتین مشتق شده اند. تعدادی از کلمات نیز ریشه عربی دارند؛ که در اوایل قرون وسطا از این زبان مشتق شده بودند.
فتوولتاییک چیست؟
تبدیل نور به جریان الکتریکی در سلول های خورشیدی اتفاق می افتد، این سلول ها در بیشتر موارد از سیلیکون ساخته شده اند ساختار این سلول ها می تواند بی نظم، پلی کریستال یا تک کریستال باشد . ماژول خورشیدی شامل تعداد زیادی سلول خورشیدی است که به صورت الکتریکی به هم متصل شده و بین شیشه و تدلار قرار میگیرد و معمولا توسط قاب آلومینیومی پوشش داده می شوند. تعدادی ماژول خورشیدی و اجزای دیگر (باتری ها، تنظیم کننده های شارژ،مبدل ها و…) سیستم های فتوولتائیک بزرگ را تشکیل می دهند.
استانداردها و نشانه‌گذاری‌ها

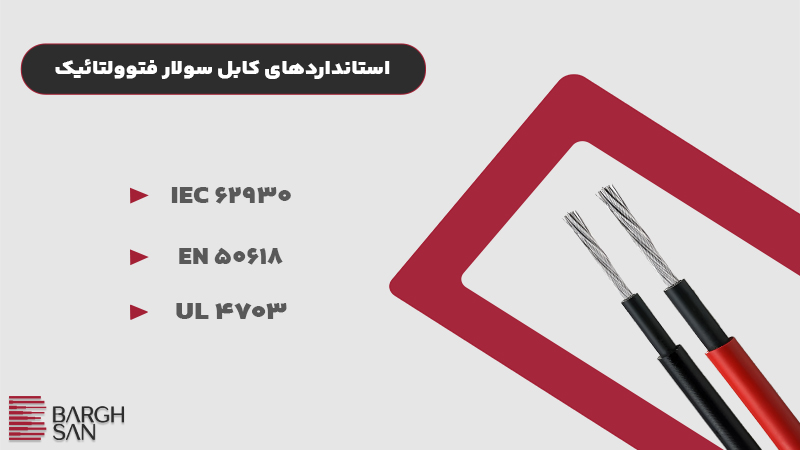

کابل‌های فتوولتائیک باید مطابق با استانداردهای بین‌المللی تولید شوند تا از ایمنی و دوام آن‌ها اطمینان حاصل شود. از جمله مهم‌ترین استانداردها می‌توان به EN 50618 اشاره کرد که در اروپا به عنوان معیار اصلی کابل‌های PV شناخته می‌شود. این استاندارد، ویژگی‌هایی همچون خواص مکانیکی، حرارتی، الکتریکی و مقاومت در برابر شعله را مشخص می‌کند. در آمریکا نیز استاندارد UL 4703 به‌طور گسترده استفاده می‌شود. کابل‌هایی که با نماد H1Z2Z2-K مشخص شده‌اند، معمولاً طبق استاندارد EN 50618 ساخته می‌شوند و برای کاربردهای فتوولتائیک با ولتاژ بالا مناسب‌اند. این نشانه‌گذاری‌ها اطلاعاتی نظیر نوع هادی، عایق، روکش، ولتاژ و دمای کاری را در اختیار مصرف‌کننده قرار می‌دهند.
ویژگی‌های فنی کابل‌های PV
یکی از ویژگی‌های بارز کابل‌های فتوولتائیک، تحمل بالای آن‌ها در برابر شرایط سخت محیطی است. این کابل‌ها باید بتوانند در بازه دمایی گسترده‌ای (معمولاً بین -40 تا +90 درجه سانتی‌گراد) عملکرد مناسبی داشته باشند. ولتاژ نامی اکثر کابل‌های PV برابر با 600 تا 1000 ولت DC و در برخی موارد تا 1500 ولت نیز می‌رسد. این کابل‌ها باید دارای مقاومت الکتریکی پایین، انعطاف‌پذیری بالا برای نصب آسان و خواص مقاومتی در برابر آتش‌سوزی و خودخاموش‌شوندگی باشند. همچنین، آن‌ها نباید گازهای سمی از خود متصاعد کنند، چرا که ممکن است در فضاهای بسته مانند پشت‌بام‌ها مورد استفاده قرار گیرند.
نحوه کد گذاری بر اساس رنگ
کدگذاری رنگ‌ها در کابل‌های سیستم‌های فتوولتائیک (PV) برای تشخیص راحت و ایمن سیم‌های مختلف در مدار استفاده می‌شود. این کدگذاری بر اساس استانداردهای بین‌المللی یا ملی انجام می‌شود و هدف آن جلوگیری از اشتباه در نصب یا تعمیرات سیستم‌های خورشیدی است.

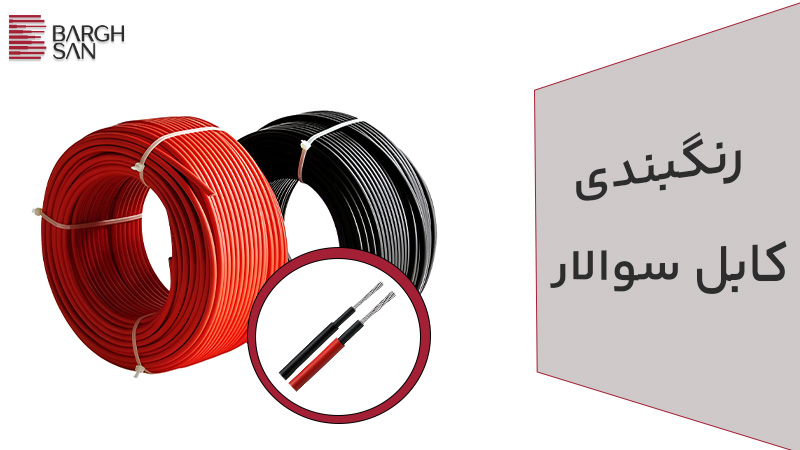

در سیستم‌های فتوولتائیک، معمولاً سه نوع سیم داریم:
سیم قطب مثبت (Positive / +)
- رنگ رایج: قرمز
- گاهی اوقات رنگ قهوه‌ای یا نارنجی هم استفاده می‌شود.
- این سیم از پنل‌های خورشیدی به سمت اینورتر یا شارژ کنترلر جریان DC مثبت را منتقل می‌کند.
سیم قطب منفی (Negative / -)
- رنگ رایج: مشکی
- در برخی سیستم‌ها ممکن است از آبی تیره هم استفاده شود.
- این سیم مسیر برگشت جریان DC از اینورتر یا شارژ کنترلر به پنل‌هاست.
کاربردها و موارد استفاده کابل‌های سولار در سیستم‌های خورشیدی
کابل‌های PV کاربردهای متنوعی در حوزه سیستم‌های خورشیدی دارند. آن‌ها در سیستم‌های خانگی، تجاری و صنعتی مورد استفاده قرار می‌گیرند. همچنین در نیروگاه‌های خورشیدی بزرگ مقیاس (Utility-Scale) و سیستم‌های مستقل از شبکه (Off-Grid) نیز از این کابل‌ها استفاده می‌شود. بسته به نوع طراحی سیستم، کابل‌ها ممکن است در داخل یا خارج ساختمان، روی زمین، روی سقف یا در کانال‌های زیرزمینی نصب شوند. کابل‌های مقاوم در برابر شعله برای فضاهای بسته و کابل‌های مقاوم به UV برای نصب در فضای باز مناسب هستند.
مقایسه با سایر کابل‌ها

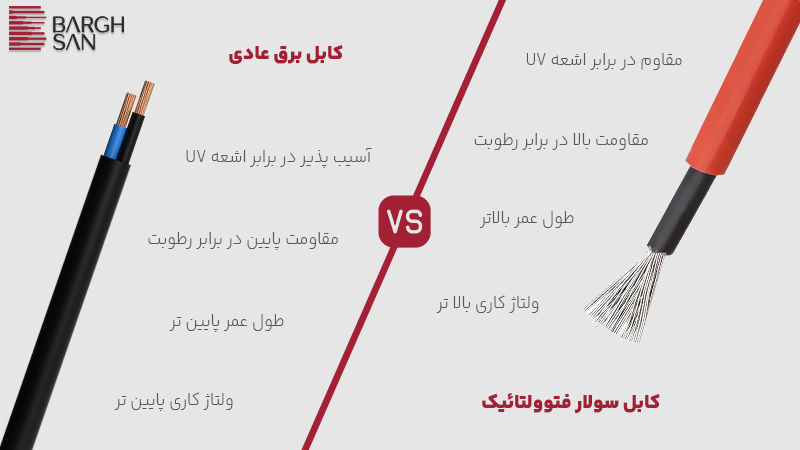

در مقایسه با کابل‌های معمولی، کابل‌های فتوولتائیک دارای ویژگی‌های فنی و ساختاری برتری هستند. برای مثال، آن‌ها در برابر اشعه UV مقاوم‌اند، در حالی که بسیاری از کابل‌های برق استاندارد در برابر تابش مستقیم آفتاب دچار فرسایش می‌شوند. همچنین دامنه دمای کاری کابل‌های PV بسیار گسترده‌تر است و در محیط‌های مرطوب، گرد و خاکی یا دارای گازهای خورنده عملکرد مطلوبی دارند. این در حالی است که کابل‌های معمولی در چنین شرایطی به سرعت دچار افت کیفیت می‌شوند. البته باید توجه داشت که استفاده از کابل PV در کاربردهایی غیر از سیستم خورشیدی مقرون‌به‌صرفه نیست.
مزایا و چالش‌ها
استفاده از کابل‌های فتوولتائیک مزایای متعددی به همراه دارد که از جمله آن‌ها می‌توان به عمر مفید بالا (تا 30 سال)، عملکرد پایدار در شرایط سخت، افزایش ایمنی سیستم و کاهش تلفات انرژی اشاره کرد. با این حال، یکی از چالش‌های مهم استفاده از این کابل‌ها، هزینه بالاتر آن‌ها نسبت به کابل‌های معمولی است. علاوه بر این، نصب نادرست یا استفاده از کابل‌های غیراستاندارد می‌تواند منجر به افت راندمان یا حتی بروز حادثه شود. بنابراین، انتخاب صحیح نوع و اندازه کابل بر اساس طراحی دقیق سیستم، نقش کلیدی در موفقیت پروژه دارد.
نکات مهم در انتخاب و نصب
در هنگام انتخاب کابل PV باید عواملی نظیر جریان عبوری، ولتاژ سیستم، شرایط محیطی، طول مسیر و نوع نصب مدنظر قرار گیرد. استفاده از کابل‌هایی با سطح مقطع مناسب، به کاهش تلفات و جلوگیری از گرم شدن بیش از حد کمک می‌کند. در زمان نصب نیز باید از ابزارها و کانکتورهای مخصوص استفاده شود. کابل‌ها باید در مسیرهایی قرار گیرند که کمترین تنش مکانیکی به آن‌ها وارد شود و در معرض اشیاء تیز یا لبه‌های فلزی نباشند. نصب کابل‌ها به صورت مرتب و مستحکم در کانال‌ها یا روی سینی کابل، علاوه بر ایمنی، امکان عیب‌یابی و نگهداری آسان‌تر را نیز فراهم می‌سازد.
نگهداری و پایش عملکرد
اگرچه کابل‌های PV برای عمر طولانی طراحی شده‌اند، اما انجام بازرسی‌های دوره‌ای برای تضمین عملکرد ایمن و پایدار سیستم ضروری است. در این بازرسی‌ها باید ظاهر فیزیکی کابل بررسی شود تا ترک‌خوردگی، بریدگی یا فرسایش احتمالی تشخیص داده شود. همچنین باید مقاومت عایقی کابل‌ها اندازه‌گیری و صحت اتصال آن‌ها به تجهیزات کنترلی و حفاظتی بررسی گردد. در صورت مشاهده هرگونه نشانه‌ای از داغ شدن بیش از حد یا آسیب فیزیکی، کابل باید تعویض شود. نگهداری مناسب و پایش منظم کابل‌ها نه‌تنها از بروز حوادث جلوگیری می‌کند بلکه موجب افزایش عمر مفید سیستم خورشیدی نیز می‌شود.
