کابل NYY-J یک کابل قدرت پرکاربرد و شناخته‌شده در صنعت برق است که به دلیل ساختار مقاوم و عملکرد قابل اعتماد، در طیف وسیعی از تاسیسات ثابت الکتریکی مورد استفاده قرار می‌گیرد. این کابل به طور خاص با هادی مسی، عایق پلی وینیل کلراید (PVC) و روکش PVC طراحی شده است. در ایران، این کابل به عنوان یک کابل خشک (فقط در انواع نیمه افشان و مفتولی) نیز شناخته می‌شود که نشان‌دهنده ساختار مقاوم و مناسب آن برای نصب‌های ثابت است و آن را از کابل‌های انعطاف‌پذیر (افشان) متمایز می‌کند. این کابل به دلیل ویژگی‌های فنی و دوام بالا، به یکی از رایج‌ترین کابل‌های برق مصرفی در ساختمان‌ها و صنایع تبدیل شده است.
ریشه نامگذاری کابل NYY-J (استاندارد VDE)
حروف اختصاری “NYY-J” که برای نامگذاری این کابل به کار می‌روند، بر اساس استاندارد معتبر VDE آلمان تدوین شده‌اند. این استاندارد در ایران نیز به طور گسترده برای شناسایی ساختمان و مشخصات کابل‌های برق مورد استفاده قرار می‌گیرد. هدف اصلی از این کدگذاری، ارائه اطلاعات جامع و در عین حال فشرده از ساختار کلی کابل به متخصصان حوزه برق است تا بتوانند با یک نگاه، ویژگی‌های اصلی آن را درک کنند. پذیرش استاندارد VDE در ایران، نشان‌دهنده همسویی صنعت برق کشور با استانداردهای اروپایی و بین‌المللی است که به نوبه خود بر کیفیت و قابلیت اطمینان محصولات داخلی تأکید دارد و اعتماد مصرف‌کنندگان را جلب می‌کند.

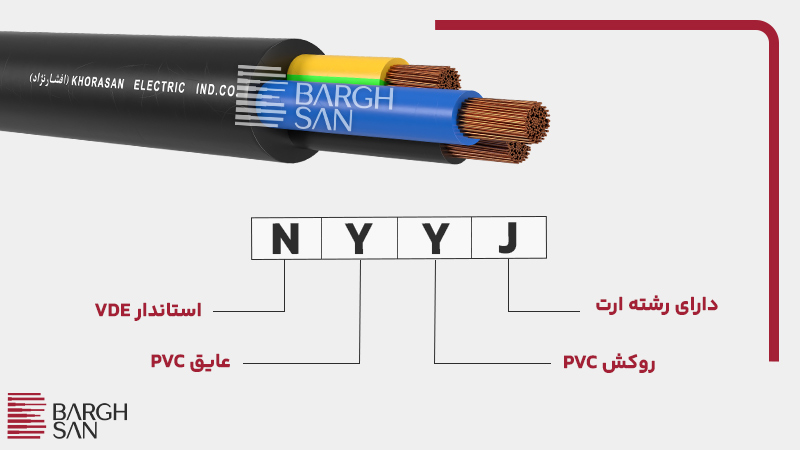

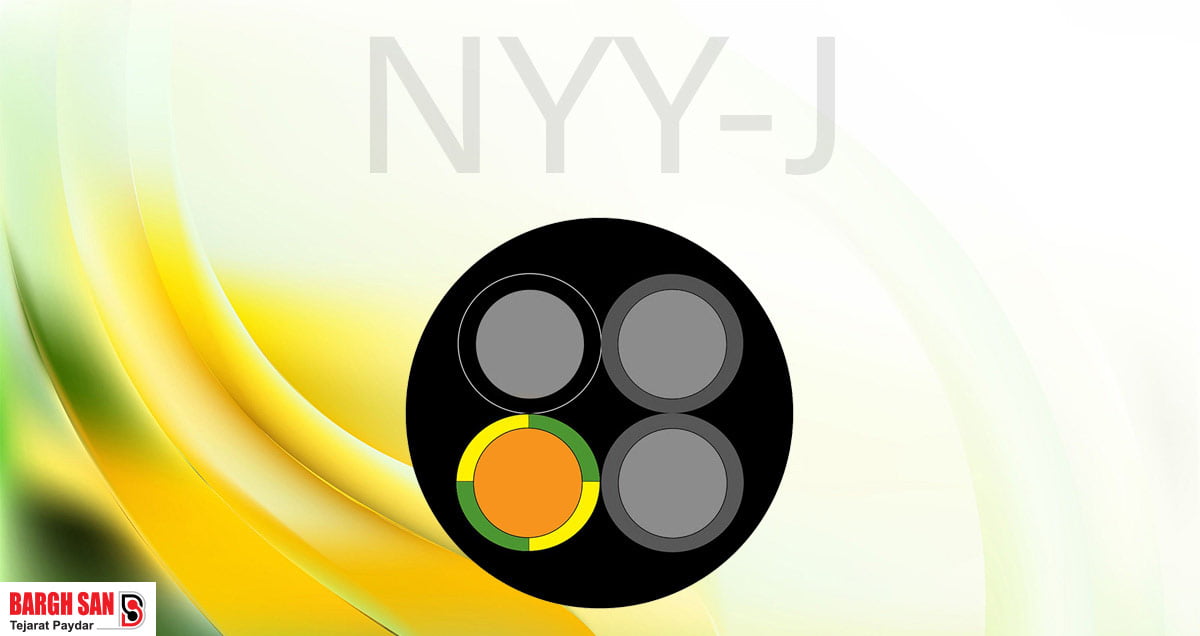

تفکیک و توضیح حروف در کد NYY-J
هر یک از حروف در کد NYY-J معنای خاصی در استاندارد VDE دارند که ساختار کابل را تشریح می‌کنند:
- N: این حرف نشان‌دهنده انطباق کابل با استاندارد VDE است. عدم وجود حرف “A” پس از “N” به طور خاص بیانگر آن است که هادی (Conductor) کابل از جنس مس (Copper) می‌باشد.
- Y (اول): حرف “Y” اول به جنس عایق (Insulation) کابل اشاره دارد. در کابل NYY-J، عایق از جنس پلی وینیل کلراید (PVC) است.
- Y (دوم): حرف “Y” دوم نشان‌دهنده جنس روکش نهایی (Outer Sheath) کابل است. همانند عایق، روکش نیز از جنس PVC (پلی وینیل کلراید) ساخته شده است.
- J: این حرف که در انتهای کد NYY-J قرار می‌گیرد، یک ویژگی ایمنی حیاتی را مشخص می‌کند. وجود “J” به این معناست که یکی از رشته‌های سیم در داخل کابل، سیم ارت (Earth Wire) به رنگ زرد/سبز است. وجود سیم ارت به طور مستقیم بر جنبه ایمنی کابل تأکید دارد، زیرا یک ویژگی ضروری برای حفاظت در برابر شوک الکتریکی و افزایش ایمنی تاسیسات به شمار می‌رود. این تمایز، کابل NYY-J را از کابل‌های NYY-O متمایز می‌کند که فاقد سیم ارت هستند.
توجه: برای کسب اطلاعات بیشتر در مورد استاندارد VDEو اختصارات مربوطه پیشنهاد می‌کنیم مقاله استاندارد VDE، نماد ایمنی و کیفیت جهانی را نیز مطالعه بفرمایید.

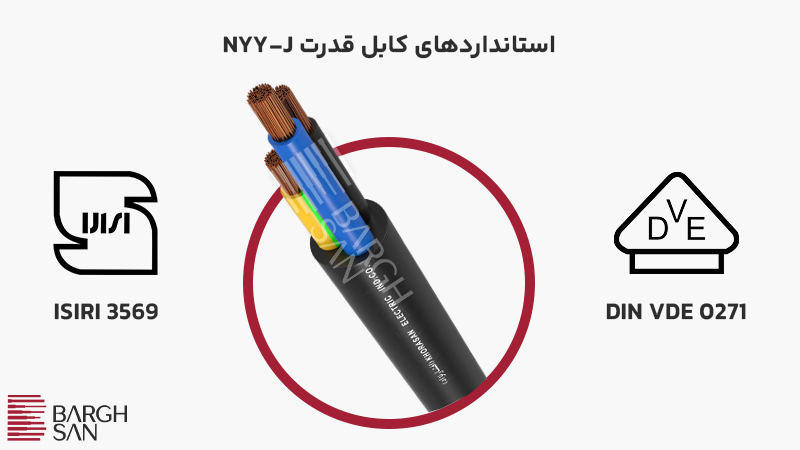

استانداردهای مرجع کابل NYY-J
کابل‌های قدرت NYY-J با رعایت دقیق مجموعه‌ای از استانداردهای بین‌المللی و ملی طراحی و تولید می‌شوند که کیفیت، ایمنی و عملکرد آن‌ها را تضمین می‌کند. این کابل‌ها مطابق با استاندارد مرجع بین‌المللی IEC 60502-1 و استانداردهای ملی DIN VDE 0271 (آلمان) و ISIRI 3569 (ایران، که ترجمه‌ای از IEC است) ساخته می‌شوند. انطباق کابل NYY-J با چندین استاندارد معتبر بین‌المللی و ملی، نشان‌دهنده پذیرش گسترده، قابلیت اطمینان بالا و تضمین کیفیت این محصول در بازارهای مختلف، از جمله ایران است. این همسویی استانداردها، فرآیند انتخاب و استفاده از کابل را برای مهندسان و مصرف‌کنندگان ساده‌تر می‌کند و اطمینان خاطر بیشتری در مورد عملکرد آن فراهم می‌آورد.
ولتاژهای نامی و تست کابل NYY-J
ولتاژ نامی (Rated Voltage) استاندارد برای کابل NYY-J معمولاً 0.6/1 کیلوولت (معادل 600/1000 ولت) است. این ولتاژ برای اکثر کاربردهای توزیع برق فشار ضعیف مناسب است. با این حال، در سایزهای کوچک‌تر تا 4 میلی‌متر مربع، این کابل ممکن است با ولتاژ نامی 450/750 ولت نیز عرضه شود. تفاوت در ولتاژ نامی بر اساس سایز کابل، نشان‌دهنده بهینه‌سازی طراحی کابل NYY بر اساس کاربرد و ظرفیت جریان مورد نیاز است. این بهینه‌سازی به مهندسان اجازه می‌دهد تا کابل را با دقت بیشتری انتخاب کرده و از اتلاف هزینه یا عدم کارایی جلوگیری کنند، به طوری که کابل برای کاربردهای با ولتاژ پایین‌تر بیش از حد مهندسی نشود.
برای اطمینان از کیفیت عایق و ایمنی کابل، تست ولتاژ (Test Voltage) آن 4 کیلوولت AC با فرکانس 50 هرتز انجام می‌شود. این تست، توانایی عایق کابل را در تحمل ولتاژهای بالا بدون شکست الکتریکی ارزیابی می‌کند و از عملکرد ایمن آن در طول عمر مفید اطمینان می‌دهد.

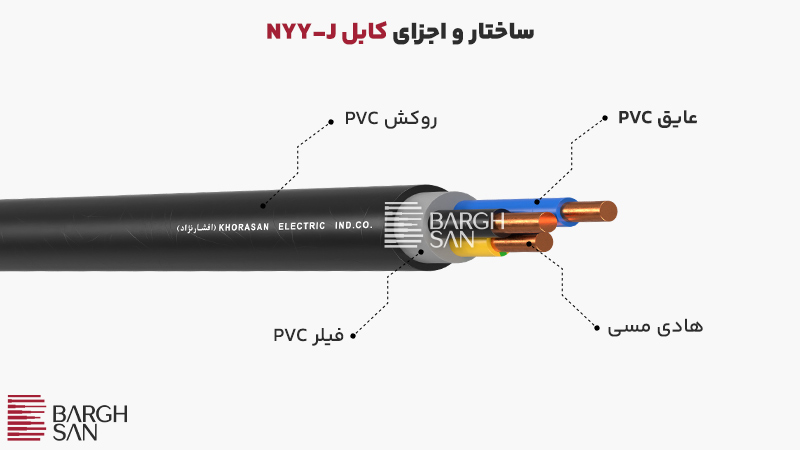

ساختار و اجزای کابل NYY-J
کابل NYY-J از چندین جزء اصلی تشکیل شده است که هر یک نقش مهمی در عملکرد و دوام آن ایفا می‌کنند.
هادی (Conductor)
هادی کابل NYY-J از مس آنیل شده (Annealed Copper) ساخته می‌شود که به دلیل رسانایی الکتریکی بالا، انتخاب ایده‌آلی برای انتقال جریان برق است. این هادی می‌تواند در سه نوع اصلی تولید شود: مفتولی (Solid / کلاس 1 / RE)، نیمه افشان (Semi-Stranded / کلاس 2) یا افشان (Stranded / کلاس 5 / RM). کابل NYY-J معمولاً با هادی‌های کلاس 1 یا 2 تولید می‌شود که برای نصب ثابت مناسب‌تر هستند. انتخاب نوع هادی در کابل NYY-J، یک تعادل مهندسی بین انعطاف‌پذیری مورد نیاز برای نصب و مقاومت مکانیکی کابل ایجاد می‌کند. هادی مفتولی برای نصب ثابت و سخت‌تر مناسب است، در حالی که هادی افشان انعطاف‌پذیری بیشتری را برای اتصالات یا نصب در فضاهای محدود فراهم می‌کند، حتی اگر کابل عمدتاً برای نصب ثابت طراحی شده باشد. این انتخاب به تنظیم دقیق خواص کابل برای الزامات نصب خاص کمک می‌کند.
عایق (Insulation) و روکش (Sheath)
عایق و روکش کابل NYY-J هر دو از جنس پلی وینیل کلراید (PVC) هستند. PVC به دلیل خواص دی‌الکتریک عالی، مقاومت در برابر سایش مکانیکی، یک ماده رایج و بهینه برای کابل‌ها محسوب می‌شود. برای عایق در سایزهای بزرگ‌تر، معمولاً از PVC نوع A و برای روکش از PVC/ST1 استفاده می‌شود. استفاده از PVC به عنوان ماده اصلی عایق و روکش، یک انتخاب مهندسی بهینه است که تعادلی بین عملکرد الکتریکی، مقاومت محیطی و صرفه اقتصادی ایجاد می‌کند. مقاومت PVC در برابر عوامل محیطی عمر مفید کابل را در کاربردهای خارجی و زیرزمینی به طور قابل توجهی افزایش می‌دهد.
فیلر (Filler) و تعداد رشته‌ها
فضای بین رشته‌های کابل NYY-J معمولاً با فیلر (Filler) از جنس PVC اکسترود شده یا نوار پلی‌پروپیلن پر می‌شود. استفاده از فیلر نه تنها به حفظ ساختار هندسی و گردی کابل کمک می‌کند، بلکه با پر کردن فضاهای خالی، مقاومت مکانیکی کلی کابل را افزایش داده و از آسیب به عایق و هادی در برابر فشارهای خارجی جلوگیری می‌نماید. این یک جزئیات طراحی است که به دوام و پایداری طولانی‌مدت کابل می‌افزاید. کابل NYY-J در انواع سه رشته، چهار رشته و پنج رشته، با مقاطع نامی متنوع از 1.5 تا 240 میلی‌متر مربع تولید می‌شود. این تنوع در تعداد رشته‌ها و مقاطع، انعطاف‌پذیری کابل را برای کاربردهای مختلف و نیازهای متفاوت جریان برق افزایش می‌دهد.
کاربردهای گسترده کابل NYY-J
کابل NYY-J به عنوان یک کابل همه‌منظوره، کاربرد گسترده‌ای در انتقال انرژی دارد. این کابل در طیف وسیعی از محیط‌ها و پروژه‌ها قابل نصب است.
موارد استفاده در تاسیسات ثابت
کابل NYY-J برای نصب در سینی کابل، کانال کابل، داخل و خارج ساختمان، زیر زمین (به شرط عدم وجود تنش‌های مکانیکی قابل توجه) و همچنین در آجرکاری مناسب است. قابلیت نصب این کابل در طیف وسیعی از محیط‌ها، از جمله زیر زمین (با رعایت شرایط عدم وجود تنش مکانیکی قابل توجه)، نشان‌دهنده مقاومت بالای روکش PVC آن در برابر عوامل محیطی است. این ویژگی، کابل را به یک راه‌حل همه‌کاره برای پروژه‌های زیرساختی تبدیل می‌کند و قابلیت اطمینان آن را در شرایط محیطی مختلف تضمین می‌نماید.
کاربردها در صنایع، ساختمان‌ها
کابل NYY-J به عنوان تأمین‌کننده اصلی برق در مجموعه‌های مختلف از جمله جعبه کلیدهای اتصال، تاسیسات صنعتی، ساختمان‌های تجاری و مسکونی مورد استفاده قرار می‌گیرد. این کابل برای مدارهای توزیع برق و روشنایی در محیط‌های مختلف ایده‌آل است. نقش کابل NYY-J به عنوان “اصلی‌ترین تأمین‌کننده برق” در طیف وسیعی از کاربردهای صنعتی، تجاری و مسکونی، نشان‌دهنده قابلیت اطمینان و استاندارد بودن آن به عنوان یک کابل همه‌منظوره برای توزیع برق فشار ضعیف است. این گستردگی کاربرد، به دلیل تعادل مناسبی از ویژگی‌های فنی و اقتصادی آن در کنار مقاومت و دوام بالا در برابر عوامل محیطی است.
مقایسه کابل NYY-J با کابل‌های مشابه (NYY-O )
برای درک بهتر جایگاه کابل NYY-J، مقایسه آن با کابل‌های مشابه مفید است:
- NYY-J در مقابل NYY-O: تفاوت اصلی کابل NYY-J با NYY-O در وجود سیم ارت زرد/سبز در کابل NYY-J است، در حالی که کابل NYY-O فاقد این سیم ایمنی است. این تمایز به مهندسان کمک می‌کند تا کابل مناسب را بر اساس اولویت‌های ایمنی (ارتینگ) انتخاب کنند.
مشخصات فنی کابل NYY-J
آگاهی از مشخصات فنی کابل NYY-J برای انتخاب صحیح و نصب ایمن آن ضروری است.
دامنه حرارتی و دمای کارکرد کابل NYY-J
حداکثر دمای مجاز هادی کابل NYY-J در کارکرد مداوم 70 درجه سانتی‌گراد است. دامنه حرارتی کارکرد کابل در نصب ثابت از -30 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد متغیر است که نشان‌دهنده پایداری حرارتی بالای آن در محیط‌های مختلف است. در حالت خم‌شو (Flexed)، دامنه حرارتی از -5 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد می‌باشد. حداقل دمای نصب کابل نباید کمتر از -5 درجه سانتی‌گراد باشد تا از شکنندگی روکش و عایق جلوگیری شود. در شرایط اتصال کوتاه (Short Circuit)، حداکثر دمای هادی نباید از 160 درجه سانتی‌گراد (به صورت لحظه‌ای) تجاوز کند. این ویژگی‌ها به دوام و ایمنی کابل در محیط‌های مختلف و حتی در مواقع اضطراری کمک می‌کنند.
حداقل شعاع خمش کابل NYY-J (Minimum Bending Radius)
حداقل شعاع خمش کابل NYY-J نباید از 15 برابر قطر خارجی کابل (15xD) کمتر باشد. رعایت این مشخصه برای حفظ یکپارچگی ساختاری کابل و جلوگیری از تنش‌های مکانیکی داخلی که می‌توانند به هادی و عایق آسیب برسانند، حیاتی است. خمش بیش از حد می‌تواند منجر به ترک خوردگی عایق یا شکستگی هادی شود که عملکرد و ایمنی کابل را به خطر می‌اندازد. این الزام، بر اهمیت نصب صحیح برای تضمین طول عمر و عملکرد ایمن کابل تأکید دارد.
راهنمای انتخاب و نصب کابل NYY-J
انتخاب و نصب صحیح کابل NYY-J برای اطمینان از عملکرد بهینه، ایمنی و طول عمر آن در سیستم‌های الکتریکی بسیار حیاتی است.
نکات کلیدی در انتخاب کابل NYY-J
انتخاب کابل NYY-J باید بر اساس تحلیل دقیق نیازهای پروژه صورت گیرد. این فرآیند یک تصمیم مهندسی است که باید تمامی جنبه‌های الکتریکی، مکانیکی و محیطی را در نظر بگیرد. عواملی نظیر ولتاژ مورد نیاز، ظرفیت جریان (بر اساس بار الکتریکی)، نوع هادی (مفتولی یا افشان بر اساس نیاز به انعطاف‌پذیری در حین نصب) و شرایط محیطی (مانند دمای کارکرد، وجود رطوبت یا مواد شیمیایی) باید به دقت بررسی شوند. توجه به وجود سیم ارت (حرف J) برای کاربردهای نیازمند ایمنی بالا و ارتینگ سیستم ضروری است. عدم توجه به این نکات می‌تواند منجر به کاهش عمر مفید کابل، خطرات ایمنی و هزینه‌های اضافی در بلندمدت شود.
ملاحظات نصب کابل NYY-J
کابل NYY-J برای نصب ثابت در هوا، داکت، زیر زمین (به شرط عدم وجود تنش مکانیکی قابل توجه) و در محیط‌های خشک و سرپوشیده مناسب است. رعایت دقیق دستورالعمل‌های نصب، به ویژه در مورد دما و شعاع خمش، برای جلوگیری از آسیب‌های پنهان به کابل که ممکن است بلافاصله آشکار نشوند اما در طول زمان منجر به خرابی شوند، حیاتی است. باید از نصب کابل در دمای کمتر از -5 درجه سانتی‌گراد خودداری شود، زیرا PVC در دماهای پایین شکننده می‌شود. رعایت حداقل شعاع خمش 15 برابر قطر خارجی کابل در حین نصب ضروری است تا از آسیب به هادی و عایق جلوگیری شود. همچنین، کابل تک هسته‌ای NYY-J نباید در مجرای مغناطیسی (Magnetic Conduit) استفاده شود، زیرا می‌تواند منجر به ایجاد جریان‌های گردابی (جریان‌های الکتریکی گردشی و پراکنده‌ای که در یک جسم رسانا در اثر یک میدان مغناطیسی متغیر با زمان، القاء می‌شود) و گرم شدن بیش از حد شود. این نشان می‌دهد که دوام کابل تنها به کیفیت ساخت آن بستگی ندارد، بلکه به مهارت و دقت در نصب نیز وابسته است.
سخن آخر در مورد کابل‌های NYY-J
کابل NYY-J به عنوان یک کابل قدرت مسی با عایق و روکش PVC، جایگاه ویژه‌ای در سیستم‌های توزیع برق فشار ضعیف دارد. نامگذاری آن بر اساس استاندارد VDE آلمان، اطلاعات ساختاری و ایمنی حیاتی را به صورت فشرده ارائه می‌دهد، به ویژه با حرف “J” که نشان‌دهنده وجود سیم ارت برای افزایش ایمنی است. انطباق این کابل با استانداردهای بین‌المللی و ملی، از جمله IEC 60502-1 و DIN VDE 0271، بر قابلیت اطمینان و کیفیت بالای آن تأکید دارد.
ساختار مستحکم با هادی‌های مسی متنوع (مفتولی، نیمه افشان، افشان) و عایق و روکش مقاوم PVC، به کابل NYY-J امکان می‌دهد تا در طیف وسیعی از کاربردهای ثابت، از جمله تاسیسات صنعتی، تجاری و مسکونی و حتی در محیط‌های چالش‌برانگیز مانند زیر زمین عملکردی پایدار و طولانی‌مدت داشته باشد. مقاومت آن در برابر عوامل محیطی دوام آن را در شرایط سخت افزایش می‌دهد. با این حال، انتخاب دقیق بر اساس نیازهای ولتاژی و جریان و همچنین رعایت ملاحظات فنی نصب مانند شعاع خمش و دمای محیط، برای تضمین حداکثر طول عمر و ایمنی این کابل ضروری است. به طور کلی، کابل NYY-J به دلیل تعادل مناسبی از ویژگی‌های فنی، ایمنی و اقتصادی، یک جزء کلیدی و قابل اعتماد در زیرساخت‌های الکتریکی مدرن به شمار می‌رود.
