ویژگی‌های کابل آنتن صادراتی 4.5C-2V خراسان افشارنژاد

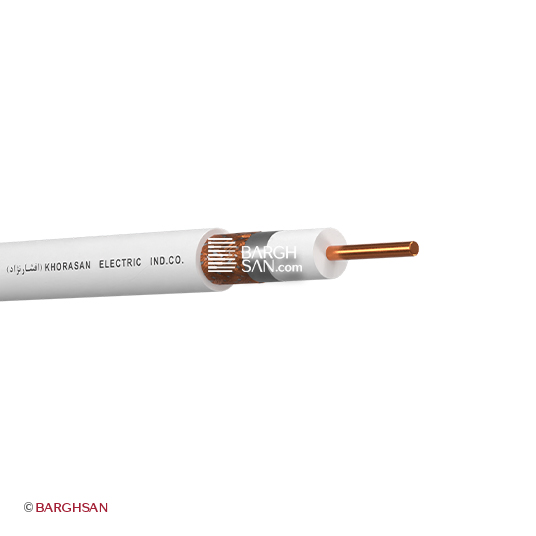

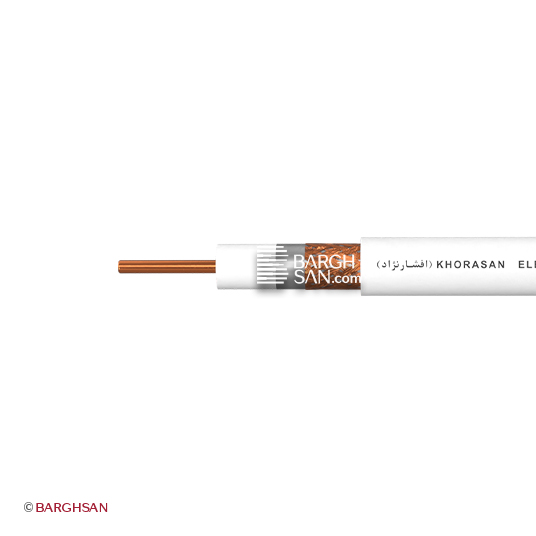

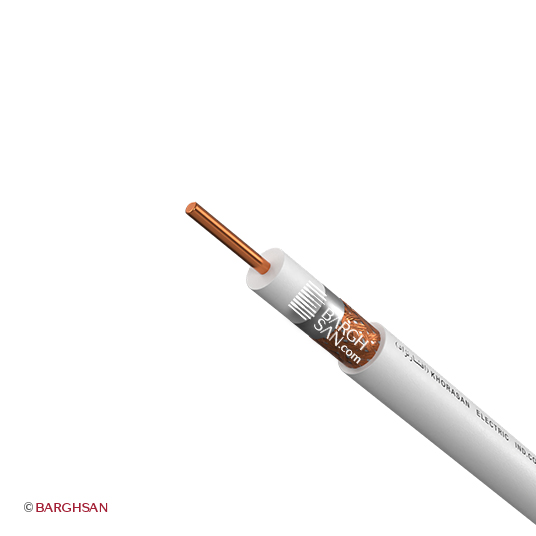

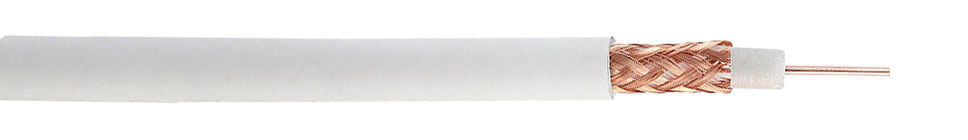

کابل‌های آنتن کواکسیال بر اساس مشخصات فنی، از جمله کد 4.5C-2V یا 3C-2V، طبقه‌بندی می‌شوند. کابل‌های 3C-2V به دلیل هادی نازک‌تر و افت سیگنال بیشتر، برای مسافت‌های کوتاه مناسب هستند. در مقابل، کابل 4.5C-2V که در کابل آنتن کواکسیال افشارنژاد استفاده شده، دارای هادی مرکزی با ضخامت بیشتر است که مقاومت الکتریکی کمتر و در نتیجه، افت سیگنال ناچیزی دارد و برای متراژهای بالا انتخاب بهتری محسوب می‌شود. کابل آنتن صادراتی خراسان از نوع ۷۵ اهمی است که استاندارد مورد استفاده برای آنتن‌های تلویزیون و ماهواره‌های خانگی محسوب می‌شود. طراحی لایه‌لایه این کابل، شامل هادی مرکزی و لایه شیلد (حفاظتی)، موجب می‌شود که در حالت گیرندگی، از ورود نویز و امواج الکترومغناطیسی خارجی به سیگنال جلوگیری کند و در حالت فرستندگی نیز از انتشار هرگونه تشعشع از کابل ممانعت به عمل آورد. روکش خارجی کابل ماهواره خراسان از جنس PVC با ضخامت ۰.۷ میلیمتر است. این روکش، علاوه بر ایجاد مقاومت فیزیکی بالا، از کابل در برابر نور خورشید (UV)، رطوبت و تغییرات دما محافظت می‌کند، که آن را برای نصب در محیط‌های خارجی مناسب می‌سازد.

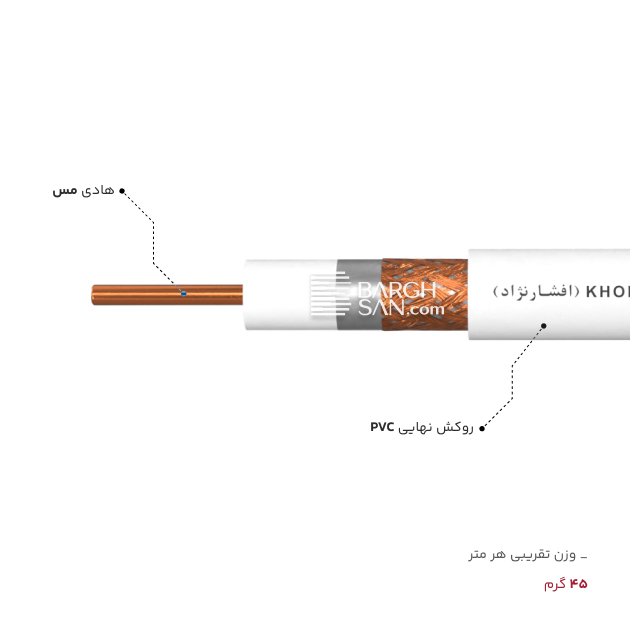

کابل آنتن صادراتی خراسان افشارنژاد (TV Antenna) از هادی مسی آنیل شده (Annealed Copper) مفتولی (کلاس ۱) ساخته شده است که باعث انتقال بهینه سیگنال و کاهش مقاومت الکتریکی می‌شود. این ویژگی، کابل را به گزینه‌ای ایده‌آل برای انتقال سیگنال‌های تلویزیونی با کیفیت بالا تبدیل می‌کند. قطر هادی مسی در کابل کواکسیال خراسان 1.0 میلیمتر است، که باعث کاهش افت سیگنال در مسافت‌های طولانی می‌شود.
عایق کابل ماهواره یا تلویزیون خراسان افشارنژاد از فوم پلی‌اتیلن (Foam Polyethylene) ساخته شده است که علاوه بر ایجاد استحکام مکانیکی، موجب کاهش تلفات سیگنال و افزایش بهره‌وری کابل می‌شود. این نوع عایق، توانایی جلوگیری از تداخل الکتریکی را نیز دارد. ضخامت عایق کابل آنتن خراسان 4.5 میلیمتر است و باعث می‌شود کابل در برابر شکستگی، فشار و ضربه مقاومت مناسبی داشته باشد.
ویژگی های کلیدی کابل آنتن کواکسیال خراسان افشارنژاد
- مقاومت هادی پایین برای انتقال بهینه مقاومت DC هادی 24 اهم بر کیلومتر در 20 درجه سانتیگراد
- فرکانس کاری استاندارد مناسب برای سیستم‌های با فرکانس 5 هرتز تا 1 گیگاهرتز
- امپدانس دقیق برای تطبیق امپدانس 75 اهم با تلورانس ±3 اهم
- تست ولتاژ برای اطمینان از ایمنی ولتاژ تست 1 کیلوولت
- مقاومت بالای عایق مقاومت عایقی بیشتر از 10000 مگااهم در کیلومتر
- مناسب برای محیط‌های داخلی طراحی شده برای استفاده در سیستم‌های آنتن داخلی
عملکرد کابل آنتن صادراتی خراسان افشارنژاد

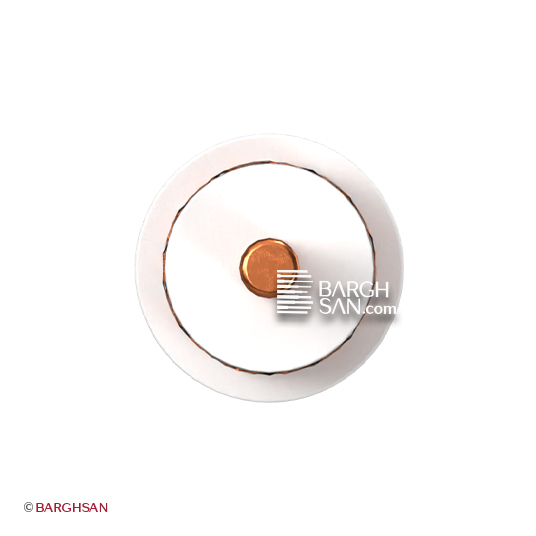

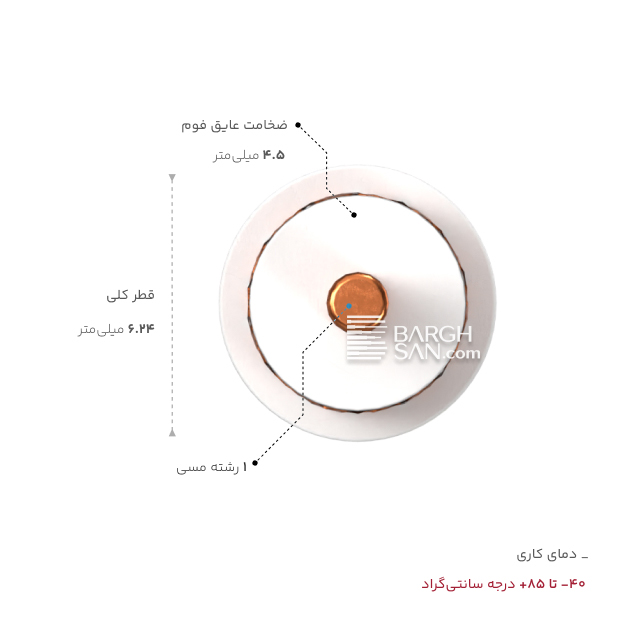

کابل آنتن تمام مس افشارنژاد در دماهای مختلف به خوبی عمل می‌کند. محدوده دمای کاری کابل بین -40 درجه سانتیگراد تا +85 درجه سانتیگراد است. قطر کلی کابل آنتن کواکسیال خراسان افشارنژاد حدود 6.24 میلیمتر است که این اندازه مناسب و انعطاف‌پذیری آن باعث سهولت در نصب و استفاده از آن در فضاهای محدود می‌شود. وزن تقریبی کابل کواکسیال خراسان 45 گرم بر متر است که نشان‌دهنده سبکی نسبی آن در مقایسه با سایر کابل‌های هم‌محور است. لازم به ذکر هست کابل آنتن صادراتی 4.5C-2V خراسان افشارنژاد در بسته بندی 100 و 500 متری عرضه می شود (کلاف و قرقره) این نوع بسته‌بندی به جلوگیری از خمیدگی و پیچیدگی کابل در هنگام نصب کمک می‌کند و به سهولت حمل و نقل کمک می‌کند. قیمت کابل آنتن کواکسیال خراسان افشارنژاد در این صفحه بروز می‌باشد و امکان خرید اینترنتی به بهترین قیمت برای شما فراهم است.
دامنه حرارتی
- حداقل دمای کاری: -40 درجه سانتیگراد
- حداکثر دمای کاری: 85 درجه سانتیگراد
ساختار کلی
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/Foam PE/Al-Tape/CWB/PVC
رنج ولتاژ
- فرکانس سیستمی: 5 هرتز تا 1 گیگا هرتز
- تست ولتاژ: 1 کیلوولت
استاندارد کابل آنتن افشارنژاد با عایق ( Foam PE)
JIS C 3501
Saman –
امپدانس ۷۵ اهمی یعنی چی؟ این کابل برای آنتن تلویزیون مناسبه؟
احسان کریمی –
سلام سامان گرامی!
امپدانس ۷۵ اهم به مقاومت ذاتی کابل در برابر جریان متناوب اشاره دارد. تجهیزات آنتن، تلویزیون و ماهواره به صورت استاندارد با امپدانس ۷۵ اهم طراحی شده‌اند. تطبیق امپدانس کابل و دستگاه‌ها باعث می‌شود که حداکثر توان سیگنال از منبع به مقصد منتقل شده و از بازگشت سیگنال (Reflected Signal) جلوگیری شود.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
