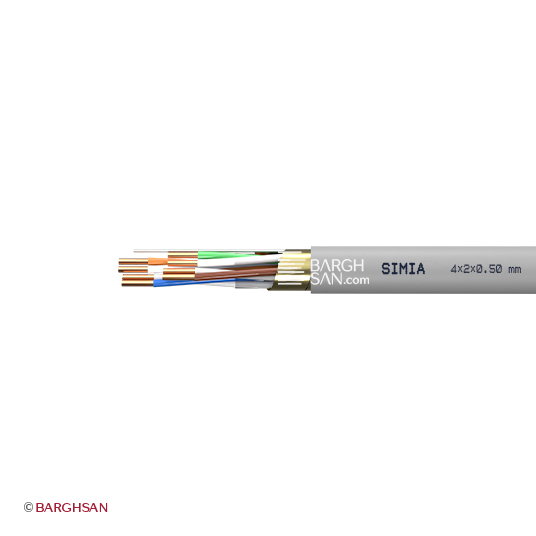

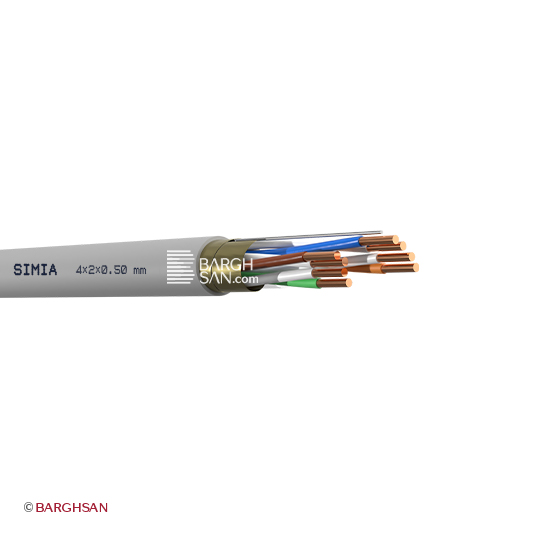

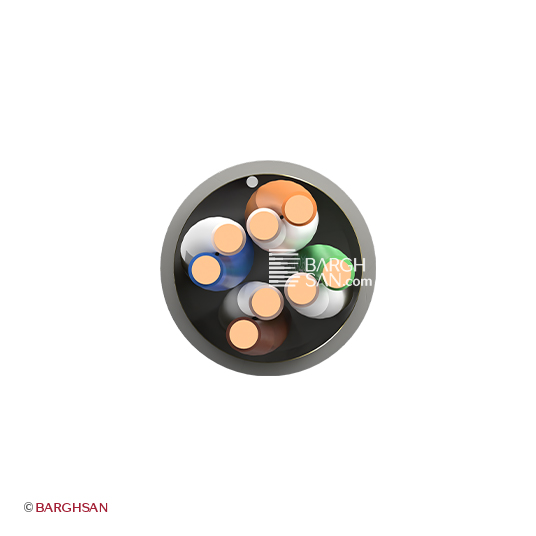

ساختار کابل مخابرات چهار زوج هوایی J-2Y(St)Y
کابل تلفن 4 زوج 0.5 سیمیا با کد شناسایی J-2Y(St)Y و استاندارد IEC 60332-1 تولید می‌شود. این کد نشان‌دهنده نوع کابل (تلفن)، جنس عایق (PE)، نوع شیلد (استاتیک) و جنس روکش (PVC) است. استاندارد IEC 60332-1 نیز مقاومت کابل در برابر گسترش آتش و جلوگیری از انتشار شعله (Flame Retardant) را تضمین می‌کند. حداکثر مقاومت DC هادی این کابل 97.8 اهم بر کیلومتر در دمای 20 درجه سانتیگراد است که نشان‌دهنده انتقال مطمئن سیگنال با کمترین افت ولتاژ است. کابل در محدوده دمایی -30 تا +70 درجه سانتیگراد قابل استفاده و حداقل دمای نصب آن -5 درجه سانتیگراد است. حداقل شعاع خمش این کابل 51 میلیمتر و حداکثر نیروی کشش آن 79 نیوتن است که نصب آسان و بدون آسیب را تضمین می‌کند. قطر کم این کابل، آن را برای فضاهای محدود، داکت‌ها، لوله‌های برق و سیستم‌های مخابراتی با جریان ضعیف مناسب می‌سازد.
کابل مخابراتی 4 زوج 0.5 سیمیا با عایق پلی‌اتیلن (PE) با قطر عایق شده 0.85 میلیمتر، از هادی در برابر رطوبت و عوامل محیطی محافظت می‌کند. پلی‌اتیلن (PE) نوعی پلاستیک با خواص عایقی بسیار خوب است که مقاومت بالایی در برابر رطوبت و نفوذ آب دارد و از خوردگی هادی جلوگیری می‌کند. این عایق همچنین نقش مهمی در کاهش تداخلات الکترومغناطیسی و بهبود کیفیت انتقال سیگنال ایفا می‌کند. به عبارت دیگر، PE استفاده شده در کابل تلفن 4 زوج 0.5 از نفوذ نویز و اختلالات خارجی به سیگنال‌های داخل کابل جلوگیری می‌کند و از افت کیفیت سیگنال‌ها می‌کاهد.
کابل مخابراتی 4 زوج نمره 0.5 سیمیا با روکش PVC خاکستری رنگ و ضخامت 0.6 میلیمتر، از کابل در برابر سایش، ضربه و شرایط آب و هوایی مختلف محافظت می‌کند. PVC یا پلی‌وینیل کلراید، یک پلاستیک مقاوم و پرکاربرد است که به عنوان روکش کابل، از آن در برابر آسیب‌های مکانیکی، رطوبت، مواد شیمیایی و روغن‌ها محافظت می‌کند و طول عمر آن را افزایش می‌دهد. این روکش همچنین انعطاف‌پذیری مناسبی به کابل می‌بخشد که نصب و استفاده از آن را آسان‌تر می‌کند. این کابل با وزن 3.2 کیلوگرم برای هر کلاف 100 متری عرضه می‌شود.
ویژگی های کلیدی کابل تلفن چهار زوج 05 سیمیا
- ظرفیت برای 4 خط تلفن کابل دارای 4 زوج سیم (8 رشته)
- ابعاد متناسب با تعداد رشته‌ها قطر تقریبی نهایی کابل 5.5 میلیمتر
- وزن متناسب با ظرفیت کابل وزن تقریبی نهایی کابل 32 کیلوگرم بر کیلومتر
- سهولت نصب با شعاع خمش مناسب حداقل شعاع خمش کابل 51 میلیمتر
- مقاومت بالا در برابر کشش حداکثر تنش کششی مجاز 79 نیوتن
- قطر سیم تخلیه قلع اندود 0.4 میلیمتر
دوام کابل تلفن 4 زوج 0.5 سیمیا
کابل تلفن 4 زوج نمره 0.5 سیمیا با شیلد (OSCR) شامل سیم تخلیه قلع اندود با قطر 0.4 میلیمتر و نوار آلومینیوم پلی‌استر با ضخامت 0.036 میلیمتر و همپوشانی 25%، محافظت بیشتری در برابر نویز و تداخلات خارجی فراهم می‌آورد. OSCR مخفف Overall Screen به معنی شیلد کلی است. این شیلد شامل یک سیم تخلیه قلع اندود (برای اتصال به زمین و تخلیه بارهای الکتریکی اضافی و جلوگیری از برق گرفتگی) و یک نوار فویل آلومینیومی است. همپوشانی 25% به این معنی است که لبه‌های نوار آلومینیومی 25% روی هم قرار می‌گیرند تا پوشش کامل‌تری ایجاد شود و از ورود نویز و تداخلات به داخل کابل جلوگیری شود. این ویژگی به ویژه در محیط‌های صنعتی و پر نویز که دستگاه‌های الکتریکی زیادی وجود دارد، اهمیت دارد. این کابل را می‌توانید از فروشگاه برق‌سان در لاله‌زار تهیه کنید.
- حداقل دمای کاری: 30- درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
- ساختار: J-2Y(St)Y
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: Cu/PE/OSCR/PVC
- حداکثر ولتاژ کاری: 300 ولت (DC)
- تست ولتاژ: 2 کیلوولت
استاندارد کابل تلفن 4 زوج 0.5 با عایق پلی اتیلن
IEC 60332-1
