مشخصه‌های کابل زمینی 1*500 خراسان افشارنژاد

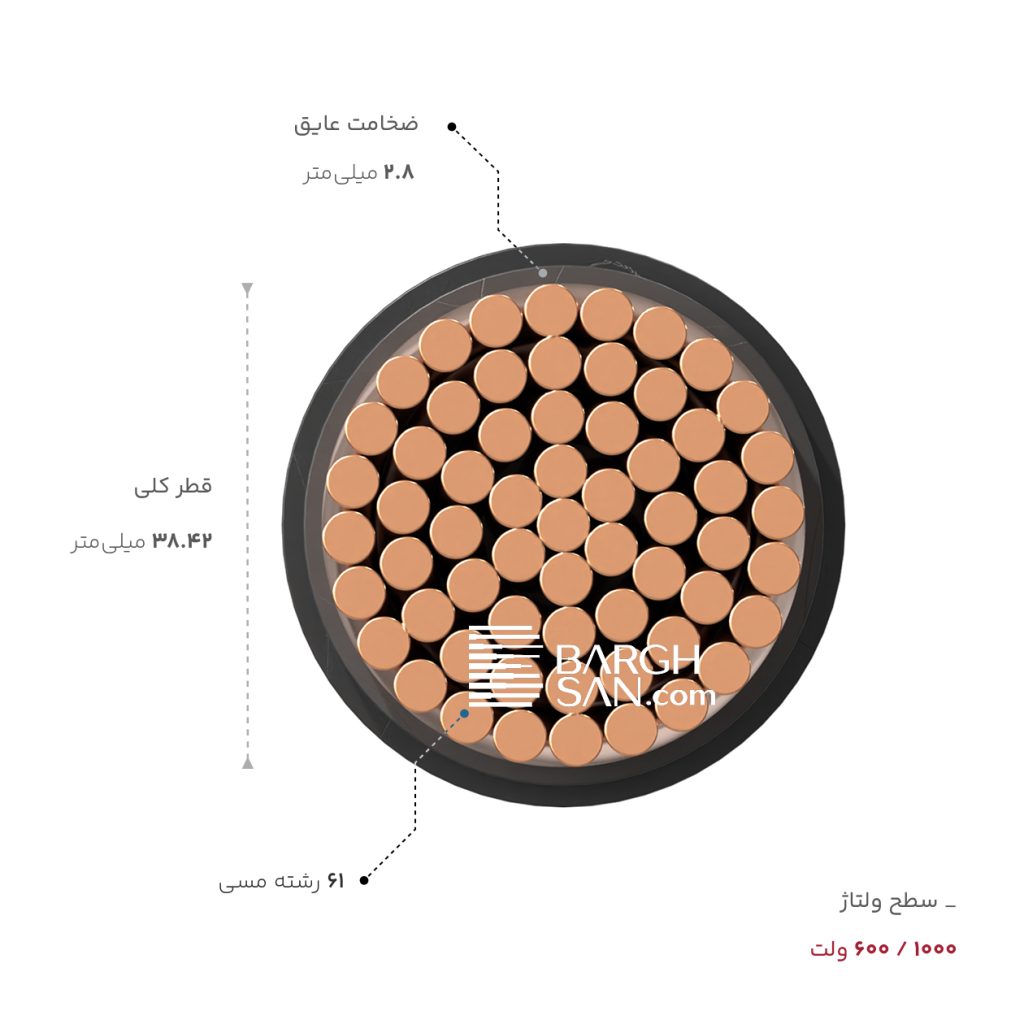

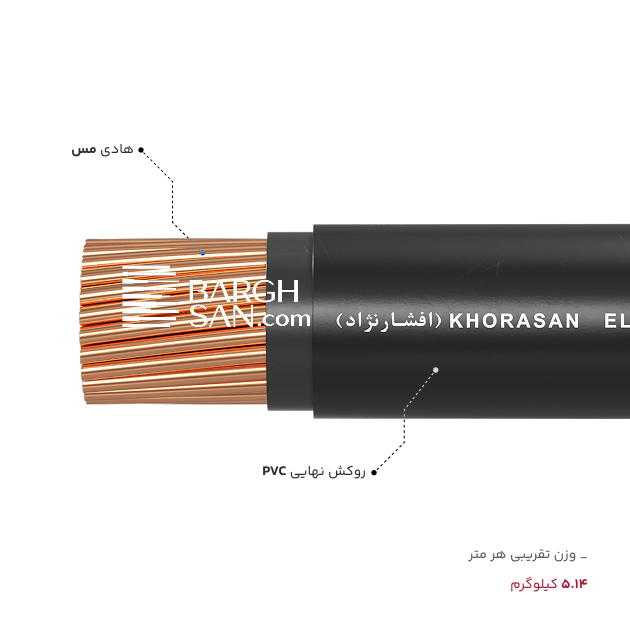

یکی از مهم‌ترین ویژگی‌های کابل 1 در 500 خراسان، استفاده از هادی مسی آنیل‌شده است. در ساخت هادی این محصول، 61 رشته سیم مسی با قطر 3.18 میلیمتر در کنار یکدیگر قرار گرفته‌اند. این ساختار باعث می‌شود هادی علاوه بر برخورداری از سطح مقطع بالا، ساختاری مناسب برای استفاده در کابل‌های قدرت داشته باشد. مس به‌کاررفته در این محصول، هادی اصلی انتقال جریان می‌باشد و مقاومت هادی آن در دمای 20 درجه سانتیگراد برابر با 0.0366 اهم بر کیلومتر است. در اطراف هادی کابل، عایق PVC با ضخامت 2.8 میلیمتر قرار گرفته است. این لایه وظیفه دارد هادی را از محیط اطراف جدا کرده و شرایط لازم برای عملکرد ایمن کابل را فراهم کند. لایه بیرونی کابل نیز از PVC اکسترودشده ساخته شده و ضخامت آن 2.1 میلیمتر است. روکش مشکی‌رنگ، بخش خارجی ساختار کابل را تشکیل می‌دهد و از لایه‌های داخلی آن در برابر تماس مستقیم با محیط محافظت می‌کند. ترکیب عایق و روکش PVC، ظاهر و ساختار متداول کابل NYY را شکل داده و محصول را برای استفاده در پروژه‌های مختلف برق قدرت آماده کرده است.
کابل 1 در 500 خراسان افشارنژاد برای شبکه‌هایی با ولتاژ نامی 0.6/1 کیلوولت ساخته شده است و حداکثر ولتاژ سیستم برای آن 1.2 کیلوولت در نظر گرفته شده است. بنابراین در انتخاب این محصول، توجه به ولتاژ شبکه اهمیت اساسی دارد.
کابل نیمه افشان سایز 500 افشارنژاد از نظر شرایط حرارتی نیز محدوده مشخصی دارد. دمای کاری آن از -30 تا +70 درجه سانتیگراد اعلام شده است. همچنین در شرایط اتصال کوتاه، حداکثر دمای قابل تحمل هادی به 160 درجه سانتیگراد می‌رسد.
ویژگی‌های کلیدی کابل مفتول 1*500 خراسان
- مقاومت هادی در دمای ۲۰ درجه سانتیگراد: 0.0366 اهم بر کیلومتر
- محدوده دمایی عملکردی کابل -30 تا +70
- ضخامت عایق کابل 1 در 500 2.8 میلیمتر
- دمای اتصال کوتاه بالا +160 درجه سانتیگراد
- ساختار هادی مستحکم هادی شامل 61 تار هر یک 3.18 میلیمتر
- وزن محصول در هر متر 5.14 کیلوگرم
مشخصات بسته‌بندی و استاندارد کابل زمینی 1*500 خراسان
کابل 1 در 500 نیمه افشان افشارنژاد از نظر الزامات فنی نیز بر اساس چند استاندارد شناخته‌شده در حوزه کابل‌های قدرت ساخته شده است. استانداردهای IEC 60502-1 و INSO 3569-1 و IEC 60228 و DIN VDE 0271 برای این محصول اعلام شده‌اند. این استانداردها بخش‌هایی از مشخصات مربوط به ساختار کابل، هادی و الزامات فنی آن را پوشش می‌دهند و نشان می‌دهند محصول بر مبنای الزامات مشخصی در زمینه کابل‌های قدرت تولید شده است. از نظر ایمنی در برابر شعله نیز این کابل دارای ویژگی بازدارندگی در برابر انتشار شعله مطابق استاندارد IEC 60332-1-2 است. این ویژگی در پروژه‌هایی که رفتار کابل در برابر شعله مورد توجه قرار دارد، می‌تواند یکی از معیارهای انتخاب محصول باشد.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 (نیمه افشان)
- ساختار کابل: CU/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل مفتول 1 در 500 افشارنژاد با عایق PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
