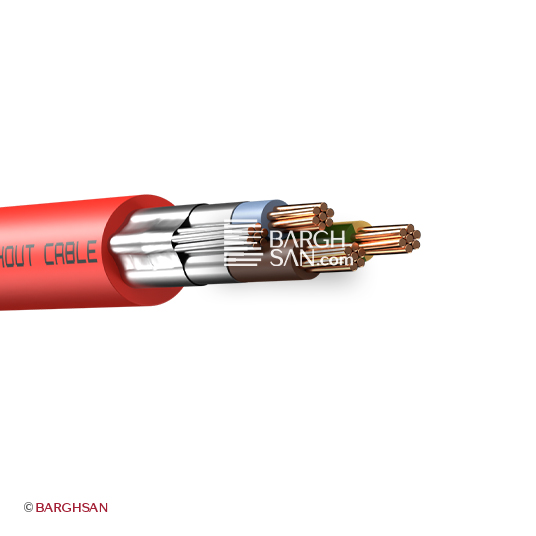

کابل سیلیکونی نیمه افشان 3 در 2.5+2.5 مقاوم در برابر آتش یاقوت

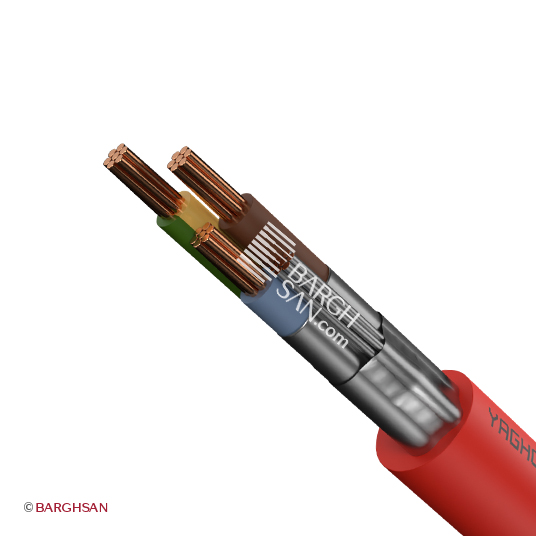

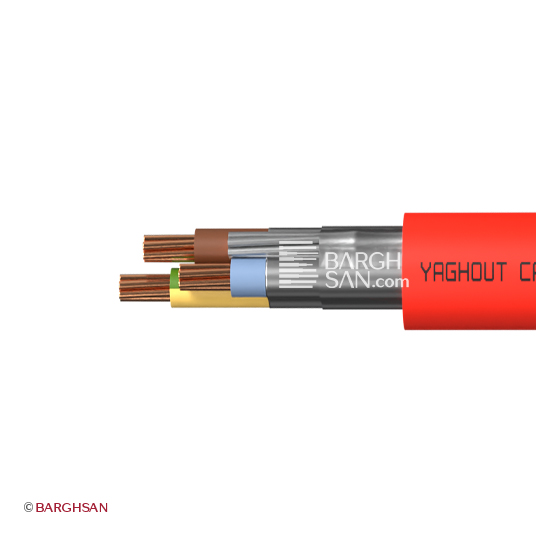

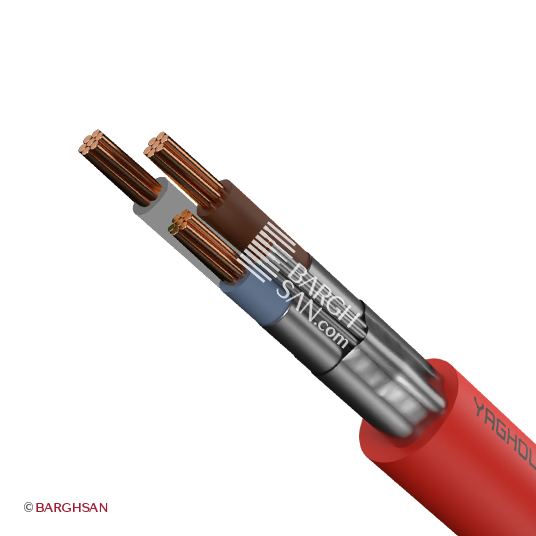

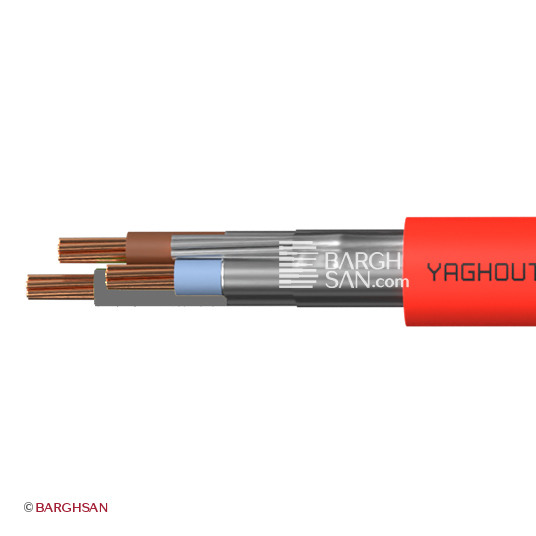

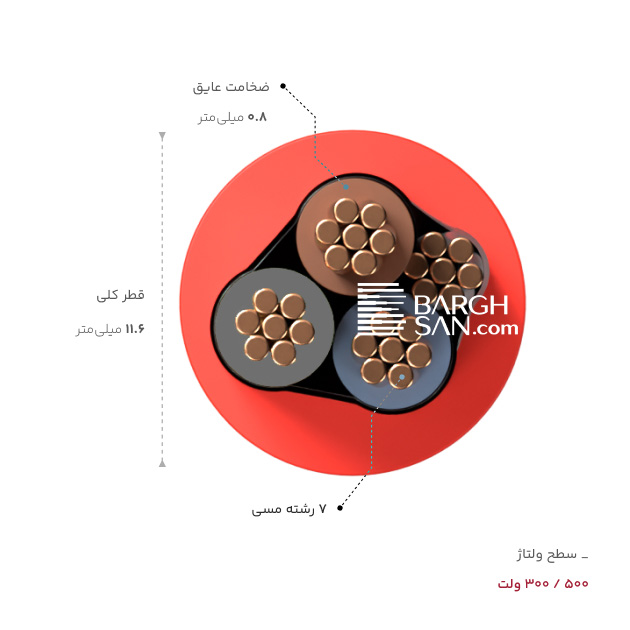

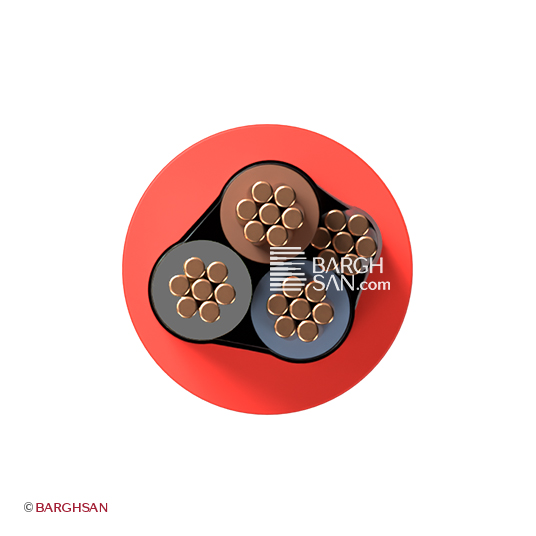

ساختار این کابل حاصل تحقیقات دقیق مهندسی و استفاده از مواد پیشرفته است. در مرکز کابل، هادی مسی با روکش نقره قرار دارد که خلوص آن برابر با ≥99.99% است و به دلیل این کیفیت بالا، مقاومت الکتریکی بسیار کمی دارد. روی این هادی، لایه‌ای از سیلیکون نسوز سرامیکی با حداقل ضخامت اسمی ۰.۸ میلیمتر قرار گرفته که علاوه بر مقاومت حرارتی، از استحکام کششی ۵ مگاپاسکال و کشیدگی ۱۵۰ درصدی در نقطه پارگی برخوردار است. سپس یک لایه نوار پلی‌استر با پشت آلومینیومی به ضخامت ۳۵ میکرومتر به منظور تقویت عایق و ایجاد مقاومت در برابر نفوذ رطوبت و گازها اضافه شده است. در نهایت، روکش LSFOH LTS3 با سختی Shore D برابر با ۵۰ و ضخامت ۱ میلیمتر، حفاظت مکانیکی و شیمیایی کابل را تکمیل می‌کند. یکی از نقاط قوت کلیدی این کابل، توانایی کارکرد در بازه دمایی بسیار وسیع است. عایق سیلیکون نسوز سرامیکی قادر است در دمای -60°C تا +200°C عملکردی پایدار داشته باشد، در حالی که روکش LSFOH LTS3 نیز محدوده‌ای بین -40°C تا +90°C را پوشش می‌دهد.
در طراحی این کابل، استفاده از مس با روکش نقره علاوه بر بهبود مقاومت در برابر خوردگی، باعث کاهش چشمگیر مقاومت الکتریکی شده است. مقاومت الکتریکی هادی در دمای ۲۰ درجه سانتیگراد تنها ۷.۴۱ میلی‌اهم بر متر است که این میزان پایین موجب کاهش اتلاف انرژی، بهبود کارایی انتقال و پایداری ولتاژ در طول کابل‌کشی می‌شود. این ویژگی در پروژه‌های بزرگ که نیازمند کابل‌کشی طولانی هستند، اهمیت ویژه‌ای دارد زیرا افت ولتاژ و گرمایش کابل به حداقل می‌رسد
قلب این کابل، عایق سیلیکون نسوز سرامیکی است که در برابر حرارت بسیار مقاوم است و در دمای ۸۳۰+۴۰ درجه سانتیگراد به مدت ۱۲۰ دقیقه توانایی حفظ عملکرد را دارد. این بدان معناست که حتی در صورت وقوع آتش‌سوزی گسترده، سیستم‌های حیاتی مانند سیستم اعلان حریق، تهویه اضطراری یا تجهیزات پزشکی همچنان فعال باقی می‌مانند. ترکیب این عایق با روکش LSFOH LTS3 که کم‌دود و فاقد هالوژن است، خطر گسترش شعله و آسیب‌های ناشی از دود سمی را به حداقل می‌رساند.
ویژگی های کلیدی کابل ضد حریق نیمه افشان 3*2.5+2.5 یاقوت
- محدوده دمای کاری عایق -60 تا +200 درجه سانتیگراد

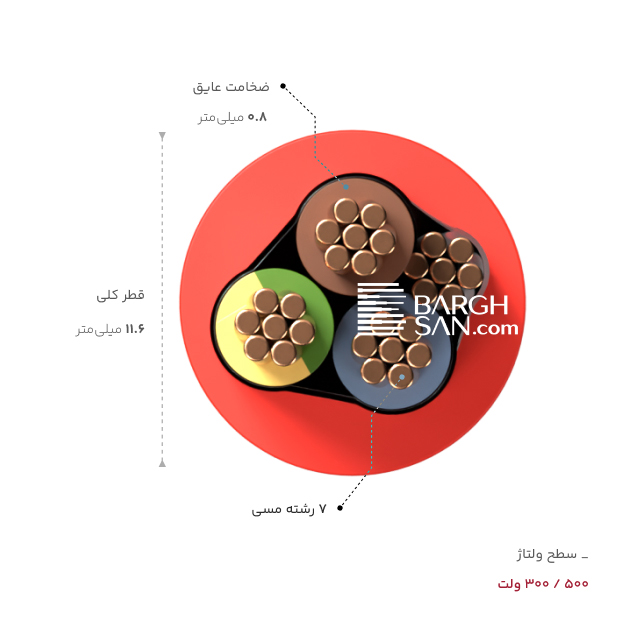

- ضخامت عایق کابل 0.8 میلیمتر

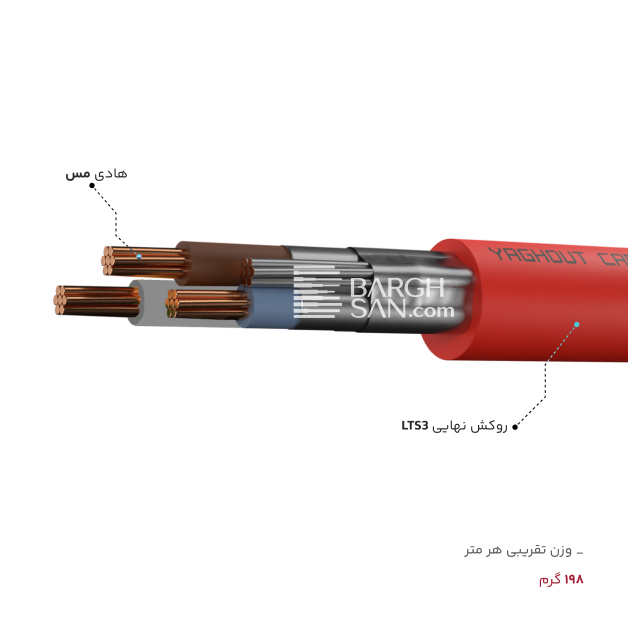

- وزن تقریبی کابل 198 گرم بر متر
- حداکثر مقاومت الکتریکی 7.41 میلی اهم در متر
- تست ولتاژ کابل 2 کیلو ولت
- ضخامت نوار پلی استر 35 میکرومتر
مزایای کابل ضد حریق نیمه افشان 3*2.5 یاقوت SILTS3

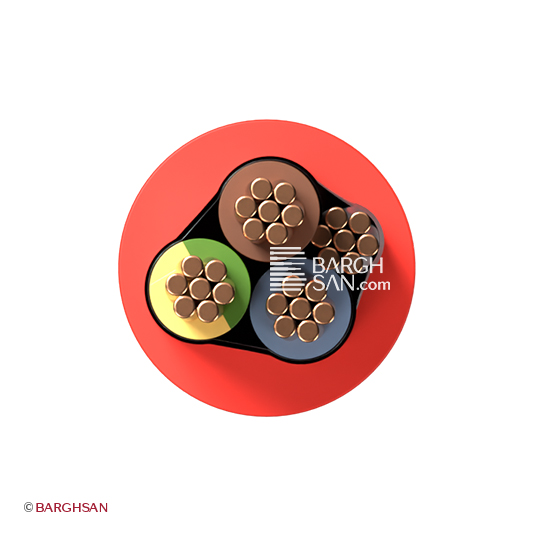

کابل OSCR با رعایت کامل استانداردهای معتبر جهانی تولید شده و گواهی‌های متعددی را کسب کرده است. از جمله این استانداردها می‌توان به BS 7629-1 برای کابل‌های مقاوم در برابر آتش، BS 50200 برای تست عملکرد در شرایط حریق، IEC 60228 برای مشخصات هادی‌ها، IEC 60754-1/2 برای اندازه‌گیری میزان گازهای خورنده، IEC 61034-2 برای تست میزان دود و IEC 60332-1-2 برای ارزیابی مقاومت شعله اشاره کرد. انطباق با این استانداردها به معنای آن است که محصول می‌تواند در پروژه‌های حساس بین‌المللی بدون نیاز به تغییرات یا تطبیق خاصی مورد استفاده قرار گیرد. برای شناسایی سریع و کاهش خطای نصب، کابل با رنگ‌بندی استاندارد عرضه می‌شود. هسته‌ها به رنگ‌های قهوه‌ای، مشکی و خاکستری طراحی شده‌اند که بر اساس کدگذاری بین‌المللی به تشخیص سریع فازها کمک می‌کند. روکش بیرونی قرمز نیز علاوه بر زیبایی ظاهری، به وضوح نشان می‌دهد که کابل جزو سیستم‌های ایمنی و مقاوم در برابر آتش است و باید با دقت بیشتری نصب و نگهداری شود.
دامنه حرارتی
- حداقل دمای کاری: -60 درجه سانتیگراد
- حداکثر دمای کاری: 200 درجه سانتیگراد
ساختار کلی
- ساختار: SILTS3
- ساختار هادی: کلاس 2 نیمه افشان
- ساختار کابل: Cu/Silicone/PET/Laminated metallic tape & CPC/LTS3
رنج ولتاژ
- ولتاژ نامی: 300-500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل 3*2.5 نیمه افشان مقاوم در برابر آتش با عایق Silicone سرامیکی
BS 7629-1
BS 50200
IEC 60228
IEC 60754-1/2
IEC 61034-2
IEC 60332-1-2
