مشخصات کابل سیلیکونی نیمه افشان 4 در 2.5+2.5 مقاوم در برابر آتش یاقوت

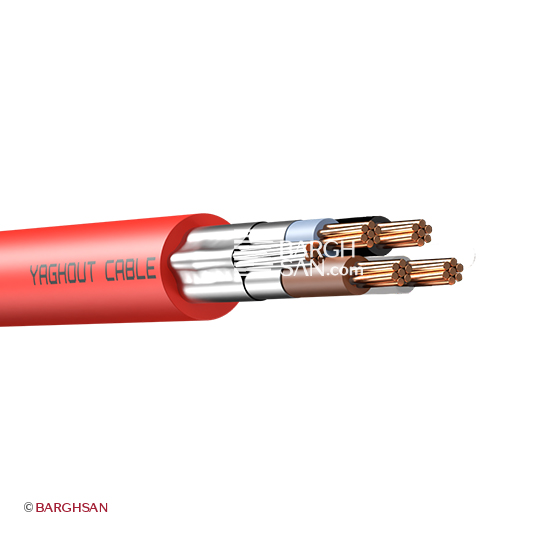

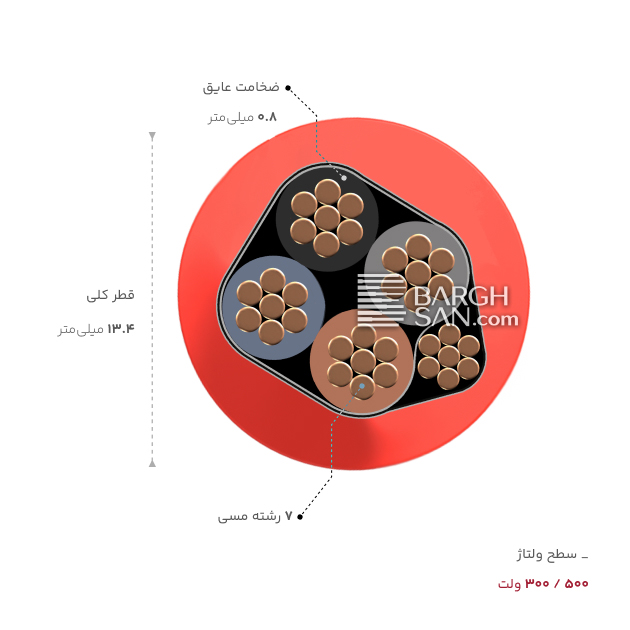

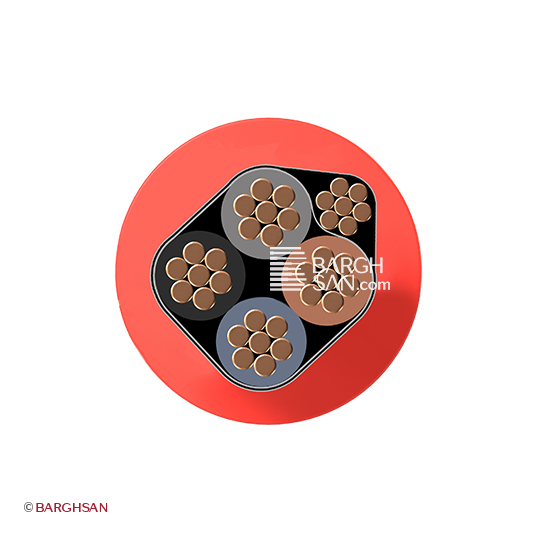

کابل نسوز 800 درجه 4*2.5+2.5 نیمه افشان یاقوت دارای ۴ رشته اصلی با سطح مقطع ۲.۵ میلیمتر مربع و یک رشته CPC (درین وایر) با سطح ۲.۵ میلیمتر است. رنگبندی عایق هر رشته شامل قهوهای، آبی، مشکی و طوسی و رنگ روکش نهایی قرمز است. رنگبندی مطابق استانداردهای مورد نیاز کابلهای ضد حریق طراحی شده است. هادی کابل، از مس با خلوص بالا ساخته شده که مقاومت الکتریکی بسیار پایین و انتقال جریان پایدار را تضمین میکند. هادی با ساختار 7 تار مسی به قطر 0.656 میلیمتر و مقاومت الکتریکی ۷.۴۱ میلی اهم بر متر طراحی شده تا در رنج ولتاژ ۳۰۰/۵۰۰ ولت عملکرد ایدهآل داشته باشد. عایق کابل از سیلیکون رابر با ضخامت 0.8 میلیمتر تولید شده که قادر به تحمل دمای کاری -۶۰ تا +۲۰۰ درجه سانتیگراد است. روکش خارجی کابل نیز از سیلیکون تولید شده که با ضخامت نامی ۱.۱ میلیمتر از مقاومت مکانیکی مناسبی برخوردار است.
کابل مجهز به دو لایه اسکرین است که شامل پلیاستر با ضخامت ۳۵ میکرون و یک لایه آلومینیوم پلیاستر میباشد. این ساختار میزان تداخل الکترومغناطیسی (EMI) را به حداقل رسانده و کیفیت سیگنال در مدارهای حساس مانند سیستم اعلام حریق و ماژولهای کنترلی را تضمین میکند.

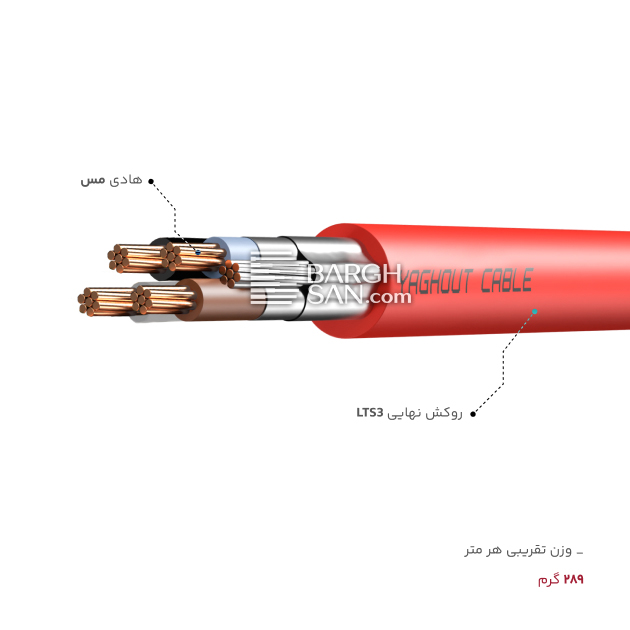

قطر تقریبی کابل پس از روکش نهایی ۱۳.۴ میلیمتر است و وزن آن حدود ۲۸۹ گرم بر متر ثبت شده است. این مشخصات نشان میدهد کابل در عین مقاومت بالا، وزن متعادلی دارد و فرآیند نصب در سینی کابل، لوله، داکت و رایزرها را بدون دشواری ممکن میسازد.
ویژگیهای کلیدی کابل ضد حریق نیمه افشان 4*2.5+2.5 یاقوت
- تست موفق ولتاژ در آزمایشگاه 2 کیلوولت
- تحمل دمای 830 درجه سانتیگراد در 120 دقیقه
- وزن کلی کابل 289 گرم بر متر
- دمای کاری روکش -40 تا +90 درجه سانتیگراد
- جنس عایق هر رشته سیلیکون رابر
- استفاده در مدار فشار ضعیف 300 تا 500 ولت
مرغوبیت کابل ضد حریق نیمه افشان 4*2.5 یاقوت SILTS3
کابل آتش نشانی نیمه افشان 4 در 2.5+2.5 یاقوت مطابق استانداردهای BS 7629-1 و BS 50200 تست شده و توان تحمل دمای ۸۳۰ درجه را به مدت ۱۲۰ دقیقه دارد. این سطح از مقاومت در برابر آتش باعث میشود حتی در شرایط بحرانی، مدارهای اضطراری مانند آلارم، اگزاست و سیستمهای تخلیه دود فعال بمانند و عملکرد خود را از دست ندهند. این کابل بر اساس مجموعه استانداردهای IEC 60228, IEC 60754-1/2, IEC 61034-2, IEC 60332-1-2 تولید شده است. این استانداردها شامل مقاومت در برابر شعله، میزان دود کم، عدم انتشار گازهای اسیدی و کیفیت هادی است. تطابق کامل با چنین استانداردهایی تضمین میکند کابل نهتنها ایمن است، بلکه در پروژههای حساس مثل بیمارستان، برجهای مسکونی، دیتاسنتر و مراکز کنترلی قابل استفاده میباشد
دامنه حرارتی
- حداقل دمای کاری: -60 درجه سانتیگراد
- حداکثر دمای کاری: 200 درجه سانتیگراد
ساختار کلی
- ساختار: SILTS3
- ساختار هادی: کلاس 2 نیمه افشان
- ساختار کابل: Cu/Silicone/PET/Laminated metallic tape & CPC/LTS3
رنج ولتاژ
- ولتاژ نامی: 300-500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل 4*2.5 نیمه افشان مقاوم در برابر آتش با عایق Silicone سرامیکی
BS 7629-1
BS 50200
IEC 60228
IEC 60754-1/2
IEC 61034-2
IEC 60332-1-2
