تفاوت‌های سیم و کابل برق از منظرهای مختلف

سیم و کابل برق، به عنوان شریان‌های حیاتی سیستم‌های الکتریکی، وظیفه انتقال انرژی الکتریکی و داده‌ها را بر عهده دارند. با وجود کاربرد مشترک در هدایت جریان، این دو جزء اساسی از نظر ساختار، عملکرد و محیط‌های کاربردی تفاوت‌های بنیادینی از خود نشان می‌دهند. درک دقیق این تمایزات برای مهندسان، طراحان سیستم‌های الکتریکی و مصرف‌کنندگان نهایی، جهت انتخاب صحیح، تضمین ایمنی، بهینه‌سازی عملکرد و کاهش هزینه‌های بلندمدت، از اهمیت بالایی برخوردار است. این مقاله با رویکردی جامع و تخصصی، به بررسی عمیق تفاوت‌های سیم و کابل برق می‌پردازد. تمرکز ویژه‌ای بر تفاوت‌های ساختاری از جمله وجود شیلد، فویل، آرمور (زره) و سایر لایه‌های محافظتی خواهد بود. همچنین، جنبه‌های دیگر تمایز شامل مواد تشکیل‌دهنده، ویژگی‌های فیزیکی، ظرفیت‌های عملکردی، کاربردها، محیط‌های نصب و استانداردهای مرتبط به تفصیل مورد تحلیل قرار خواهند گرفت تا یک منبع مرجع کامل و دقیق ارائه شود.

ساختار سیم و کابل

برای درک تفاوت‌های عملکردی و کاربردی سیم و کابل برق، ابتدا باید به تعاریف و ساختار پایه هر یک پرداخت. این تمایزات ساختاری، اساس قابلیت‌های متفاوت آن‌ها را تشکیل می‌دهند.

تعریف سیم

سیم برق (Wire) به طور کلی از یک هادی (رسانا) فلزی تشکیل شده که توسط یک لایه عایق اولیه پوشانده شده است. این هادی، که وظیفه اصلی انتقال جریان الکتریکی را بر عهده دارد، معمولاً از جنس مس یا آلومینیوم است. عایق نیز یک لایه روکش پلاستیکی، غالباً از جنس PVC، است که هادی را از محیط اطراف جدا کرده و از نشت جریان برق و اتصال کوتاه جلوگیری می‌کند. این لایه، محافظت اولیه را در برابر تماس و آسیب‌های جزئی فراهم می‌آورد. سیم‌های برق عمدتاً برای انتقال برق ساده در مسافت‌های کوتاه و ولتاژهای پایین، مانند سیم‌کشی داخلی ساختمان‌ها و اتصال لوازم خانگی، استفاده می‌شوند.

سیم برق افشان 2.5 خراسان افشارنژاد سفارش آنلاین از 1,474,000 تومان

تعریف کابل

در مقابل سیم، کابل برق (Cable) مجموعه‌ای از یک یا چند سیم (هادی‌های عایق‌دار) است که در کنار یکدیگر قرار گرفته و علاوه بر عایق اولیه هر رشته، دارای پوشش‌های محافظتی خارجی اضافی می‌باشند. این پوشش‌های محافظتی شامل روکش بیرونی (Outer Jacket) و در بسیاری موارد، لایه‌های تخصصی مانند شیلد، فویل و آرمور (زره) هستند. این لایه‌های متعدد، کابل را در برابر آسیب‌های مکانیکی، تداخلات الکترومغناطیسی و شرایط محیطی نامساعد محافظت می‌کنند. کابل‌ها برای انتقال جریان برق در مسافت‌های طولانی، ولتاژهای بالا، انتقال داده و سیگنال‌های پیچیده و استفاده در محیط‌های صنعتی و خشن طراحی شده‌اند.

کابل افشان 2*2.5 افشارنژاد خراسان سفارش آنلاین از 7,546,000 تومان

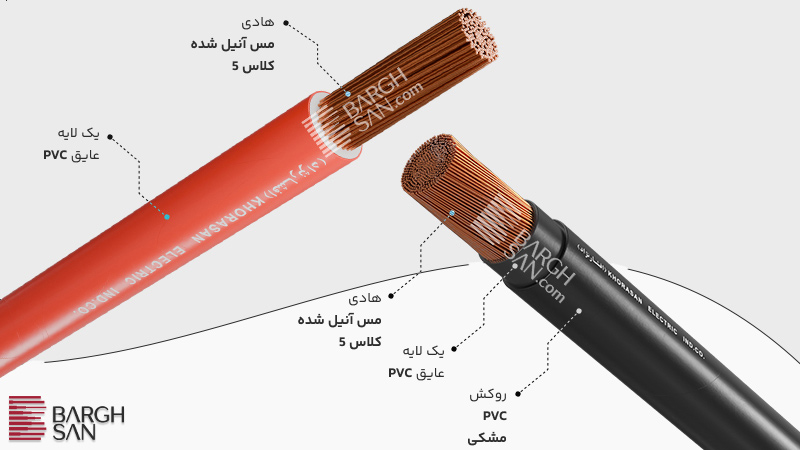

تفاوت ساختاری سیم و کابل

تفاوت اصلی و عمده بین سیم و کابل در روکش آن‌ها است. وقتی یک هادی با یک لایه روکش داشته باشیم، آن را سیم می‌نامیم. اما اگر علاوه بر روکش، یک آرمور یا شیلد نیز در اطراف هادی قرار داده شود، با یک کابل روبه‌رو خواهیم بود. سیم معمولاً یک هادی تک‌رشته‌ای یا چند رشته‌ای با یک لایه عایق است، در حالی که کابل می‌تواند شامل یک یا چند رشته سیم عایق‌دار باشد که در یک روکش واحد و اغلب با لایه‌های محافظتی بیشتر قرار گرفته‌اند. ضخامت کابل به دلیل وجود عایق‌ها و روکش‌های متعدد، به مراتب بیشتر از سیم است، که این امر به مقاومت و دوام بیشتر آن کمک می‌کند.

لایه‌بندی محافظتی در کابل‌ها، عامل اصلی تمایز و ارتقاء عملکرد آن‌ها محسوب می‌شود. این لایه‌ها صرفاً برای افزایش اندازه نیستند، بلکه برای افزودن قابلیت‌های حیاتی مانند مقاومت مکانیکی، محافظت در برابر تداخلات الکترومغناطیسی و مقاومت در برابر شرایط محیطی طراحی شده‌اند. این بدان معناست که کابل یک تکامل مهندسی‌یافته از سیم است که برای مقابله با چالش‌های پیچیده‌تر و محیط‌های خشن‌تر طراحی شده است. بنابراین، وجود و نوع این لایه‌های محافظتی، نه تنها یک تفاوت ساختاری، بلکه یک عامل تعیین‌کننده در توانایی‌ها و کاربردهای کابل است. این موضوع نشان می‌دهد که تفاوت‌ها صرفاً در ظاهر نیستند، بلکه در قابلیت‌های ذاتی و مهندسی شده برای مقابله با شرایط خاص نهفته‌اند.

جدول مقایسه ساختاری سیم و کابل برق

لایه‌های محافظتی کابل

کابل‌ها برای پاسخگویی به نیازهای پیچیده و محیط‌های چالش‌برانگیز، از لایه‌های محافظتی تخصصی بهره می‌برند که فراتر از عایق اولیه سیم عمل می‌کنند. این لایه‌ها شامل شیلد، فویل و آرمور هستند که هر یک وظیفه خاصی را بر عهده دارند.

شیلد کابل

شیلد یک پوشش محافظتی خارجی است که بر روی هادی یا عایق اولیه کابل نصب می‌شود. هدف اصلی آن محافظت از سیگنال‌های داخلی در برابر تداخلات الکترومغناطیسی (EMI) و تداخلات فرکانس رادیویی (RFI) از منابع خارجی است. این تداخلات می‌توانند باعث نویز، اختلال در سیگنال و کاهش کیفیت انتقال داده شوند. شیلد با جذب یا انعکاس این امواج مزاحم، یکپارچگی سیگنال را حفظ می‌کند.

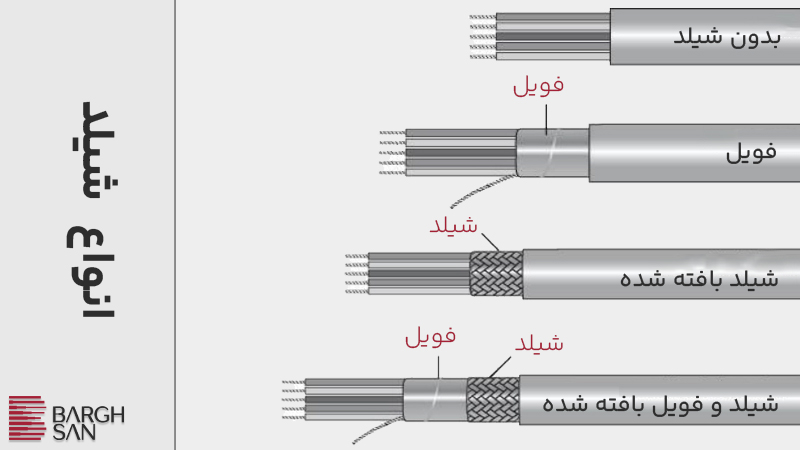

انواع شیلد بر اساس ساختار و جنس شامل موارد زیر است:

• شیلد بافته شده (Braided Shield): این نوع شیلد از سیم‌های نازک مسی (معمولاً قلع‌اندود) یا آلومینیومی تشکیل شده که به صورت شبکه‌ای در اطراف هادی یا مجموعه سیم‌ها بافته می‌شوند. شیلد بافته شده رسانایی الکتریکی بالا و مقاومت مکانیکی خوبی دارد و به خوبی با خمیدگی و پیچ‌خوردگی کابل سازگار است.
• شیلد فویل (Foil Shield): این شیلد از نوارهای نازک آلومینیومی (معمولاً لمینت شده با فیلم پلی‌استر) ساخته می‌شود که به صورت مارپیچ یا طولی دور سیم‌ها پیچیده می‌شود. فویل پوشش‌دهی بالا و محافظت خوبی در برابر نویزهای القایی و همشنوایی ارائه می‌دهد.
• شیلد نواری (Tape Shield): شبیه به فویل است اما ممکن است از مواد دیگری نیز باشد.
• شیلد ترکیبی (Combination Shield): در برخی کابل‌ها، از ترکیب شیلد بافته شده و فویل برای بهره‌مندی از مزایای هر دو، یعنی پوشش‌دهی بالا و استحکام مکانیکی، استفاده می‌شود.

جنس شیلد اغلب از فویل آلومینیومی و بافته‌های مسی است. کابل‌های شیلددار در کاربردهای حساس مانند کابل‌های ابزار دقیق، کابل‌های کنترل، کابل‌های کواکسیال، کابل‌های شبکه، کابل‌های تلفن، کابل‌های اعلام حریق و کابل‌های صوتی و تصویری (HDMI) مورد استفاده قرار می‌گیرند. مزایای استفاده از شیلد شامل عدم ایجاد میدان الکتریکی در مجاورت هادی‌های دیگر، حفظ پایداری جریان، جلوگیری از انتقال ولتاژ به کابل‌های بدون شیلد، بهبود کیفیت سیگنال و حفاظت از اطلاعات در محیط‌های حساس است.

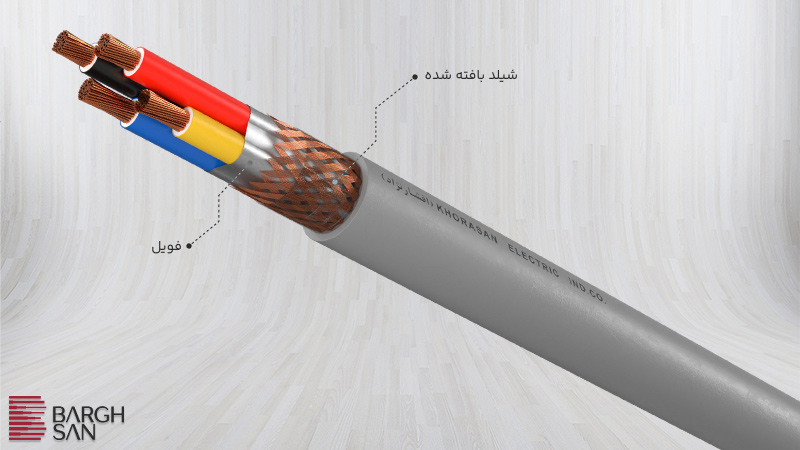

فویل کابل

فویل آلومینیومی علاوه بر محافظت در برابر تداخلات الکترومغناطیسی (EMI) و فرکانس رادیویی، به عنوان یک لایه محافظتی طولانی‌مدت در برابر رطوبت و اکسیژن نیز عمل می‌کند. این فویل معمولاً از آلیاژهای آلومینیوم سری ۱۰۰۰ و ۸۰۰۰ (مانند ۱۱۰۰، ۸۰۱۱) ساخته شده و اغلب به صورت کامپوزیت با فیلم پلی‌استر لمینت می‌شود تا استحکام و مقاومت دی‌الکتریک بیشتری داشته باشد.

از مزایای فویل می‌توان به رسانایی قوی، پوشش‌دهی بالا، انعکاس خوب تداخلات الکترومغناطیسی، وزن سبک و مقرون‌به‌صرفه‌تر بودن نسبت به مس، مقاومت در برابر خوردگی و حرارت بالا و عایق بادوام در برابر رطوبت اشاره کرد. با این حال، فویل آلومینیومی استحکام کششی کمتری نسبت به شیلد بافته شده دارد و در حین نصب بیشتر در معرض پارگی یا آسیب قرار می‌گیرد. کاربردهای رایج فویل شامل کابل‌های کواکسیال، داده، ارتباطی و در کابل‌های فیبر نوری به عنوان یک ردیاب برای تست قابلیت اطمینان اتصالات است.

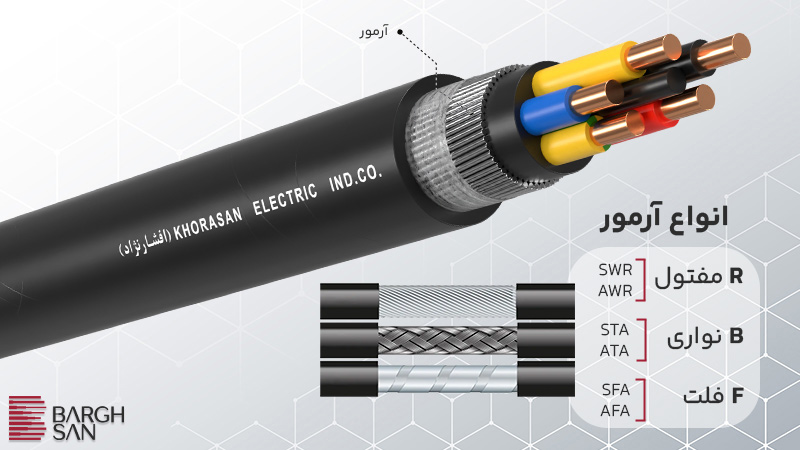

آرمور کابل

آرمور یا زره یک لایه محافظتی مکانیکی است که به کابل اضافه می‌شود تا آن را در برابر آسیب‌های فیزیکی شدید مانند برش، سایش، له شدگی، ضربه، فشار، پیچش و حتی جوندگان محافظت کند. این لایه مقاومت مکانیکی کابل را به شدت افزایش می‌دهد و از مهم‌ترین مشخصه‌های کابل‌های زره‌دار است.

انواع آرمور شامل مفتول فولادی (Steel Wire Armored – SWA) که از سیم‌های فولادی گالوانیزه بافته شده یا موازی تشکیل می‌شود و نواری فولادی (Steel Tape Armored – STA) که از نوارهای فولادی پیچیده شده به دور کابل است. علاوه بر فولاد، در برخی موارد از موادی مانند کولار (فیبر مصنوعی با استحکام بالا)، الیاف شیشه و پلی‌اتیلن نیز برای ساخت آرمور استفاده می‌شود. جنس آرمور می‌تواند فولاد گالوانیزه، آلومینیوم یا استیل باشد.

کابل‌های زره‌دار کاربردهای گسترده‌ای در محیط‌های خشن دارند، از جمله: دفن مستقیم در خاک (که بهترین نوع کابل برای این منظور محسوب می‌شوند) ، کابل‌کشی در کانال‌ها، لوله‌ها و داکت‌های برق ، مکان‌های مرطوب یا داخل آب (مانند کابل‌های دریایی) ، محیط‌های پرگرد و غبار، روغنی، بازی و اسیدی ، محیط‌هایی با وجود حشرات زیاد ، کارخانه‌های پتروشیمی، نفتی و گازی و سیستم‌های توزیع برق فشار قوی. همچنین، کابل‌های شبکه زره‌دار برای انتقال داده در محیط‌های نویزدار و خشن استفاده می‌شوند. از ویژگی‌های اضافی آرمور می‌توان به مقاومت بالا در برابر رطوبت و عدم خوردگی در برابر مواد شیمیایی اشاره کرد.

هم‌افزایی لایه‌های محافظتی در کابل‌ها برای عملکرد بهینه و مدیریت ریسک از اهمیت بالایی برخوردار است. فویل آلومینیومی برای انعکاس تداخل الکترومغناطیسی ایده‌آل است و معمولاً در ترکیب با سیم بافته برای جذب امواج الکترومغناطیسی استفاده می‌شود. برای محافظت کامل در برابر EMI و سایر تداخلات، لازم است از کابلی با شیلد و محافظ فویل به صورت همزمان استفاده شود. این نشان می‌دهد که این لایه‌ها نه تنها به صورت مجزا، بلکه به صورت ترکیبی عمل می‌کنند تا یک محافظت جامع و چندوجهی را فراهم آورند. فویل با پوشش‌دهی بالا و انعکاس و شیلد بافته شده با جذب و استحکام مکانیکی، مکمل یکدیگرند. طراحی کابل‌های پیشرفته یک فرآیند بهینه‌سازی پیچیده است که در آن مهندسان با ترکیب هوشمندانه مواد و ساختارها، به دنبال دستیابی به حداکثر عملکرد و حداقل ریسک در محیط‌های عملیاتی خاص هستند. هر لایه نقش خاصی در یک سیستم دفاعی یکپارچه ایفا می‌کند تا کابل بتواند در برابر مجموعه‌ای از تهدیدات (الکترومغناطیسی، مکانیکی، شیمیایی، حرارتی) مقاومت کند.

جدول ویژگی‌ها و کاربردهای لایه‌های محافظتی کابل (شیلد، فویل، آرمور)

مواد سیم و کابل

انتخاب مواد تشکیل‌دهنده سیم و کابل، به ویژه برای هادی و عایق، تأثیر مستقیمی بر ویژگی‌های فیزیکی و عملکردی آن‌ها دارد. این انتخاب‌ها با توجه به کاربرد نهایی و محیط عملیاتی صورت می‌گیرد.

هادی سیم و کابل

هادی، قلب سیم و کابل است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. جنس و ساختار آن نقش حیاتی در تعیین ظرفیت، مقاومت و انعطاف‌پذیری ایفا می‌کند.

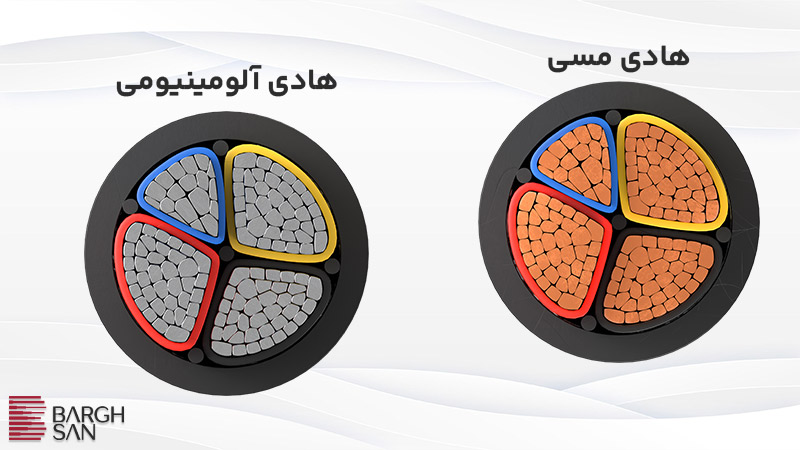

• جنس هادی:
  • مس (Copper): مس به عنوان بهترین رسانای الکتریکی در بین فلزات رایج شناخته می‌شود. این فلز دارای استحکام مکانیکی بالا، مقاومت عالی در برابر خوردگی و انعطاف‌پذیری خوبی است. به همین دلیل، برای سیم و کابل‌های با جریان بالا و کاربردهای حساس‌تر ترجیح داده می‌شود. استفاده از مس با خلوص بالا (بیشتر از 99.5%) برای جلوگیری از فعالیت شیمیایی ناخالصی‌ها و حفظ کیفیت انتقال جریان از اهمیت بالایی برخوردار است.
  • آلومینیوم (Aluminum): آلومینیوم سبک‌تر و ارزان‌تر از مس است، اما رسانایی کمتری دارد. بر اساس تحقیقات، سیم‌های آلومینیومی حدود 40% ظرفیت حمل جریان کمتر و 50% مقاومت بیشتری نسبت به سیم‌های مسی معادل خود دارند. با این حال، به دلیل وزن کمتر و قیمت پایین‌تر، اغلب در سیم‌کشی‌های هوایی و زیرزمینی و کابل‌های فشار قوی (گاهی با هسته فولادی برای افزایش استحکام) استفاده می‌شود.
  • سایر فلزات: در برخی موارد خاص، فلزاتی مانند فولاد یا نیکل نیز ممکن است در ساخت هادی سیم و کابل برق به کار روند.

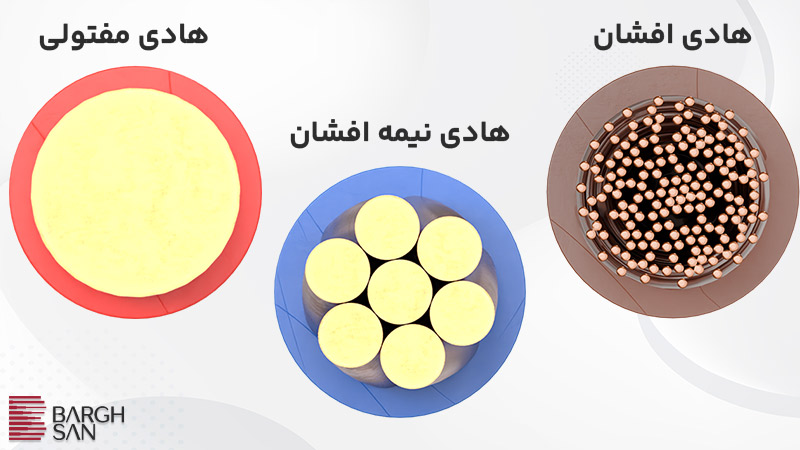

• ساختار هادی و تأثیر بر انعطاف‌پذیری و کاربرد:
  • مفتولی (Solid Wire/Conductor): این نوع هادی از یک رشته سیم ضخیم و یکپارچه تشکیل شده است. سیم‌های مفتولی مقاومت مکانیکی بالا و هدایت الکتریکی بهتری دارند، اما انعطاف‌پذیری کمتری از خود نشان می‌دهند و در صورت خمش مکرر مستعد شکستگی هستند. این نوع سیم‌ها در تابلوهای برق و سیم‌کشی ثابت ساختمان‌ها کاربرد دارند.
  • افشان (Stranded Wire/Conductor): سیم افشان از تعداد زیادی سیم نازک مسی در هم تابیده شده تشکیل شده است. این ساختار باعث می‌شود که سیم‌های افشان انعطاف‌پذیری بسیار بالایی داشته باشند و برای کاربردهایی که نیاز به حرکت و خمش مکرر دارند (مانند سیم‌کشی لوازم خانگی، کابل‌های رابط) مناسب باشند.
  • نیمه افشان (Semi-Stranded Wire/Conductor): این سیم‌ها تعداد رشته‌های کمتری نسبت به سیم افشان و بیشتر از مفتولی دارند. در نتیجه، انعطاف‌پذیری آن‌ها بین مفتولی و افشان قرار می‌گیرد و کاربردی مشابه سیم مفتولی دارند.

انتخاب بین هادی مسی و آلومینیومی یک ملاحظه مهندسی کلاسیک است که بین هزینه، وزن و عملکرد الکتریکی (رسانایی، ظرفیت جریان، مقاومت) تعادل ایجاد می‌کند. این انتخاب پیامدهای گسترده‌ای بر طراحی سیستم، هزینه‌های نصب و بهره‌وری بلندمدت دارد. رسانایی کمتر آلومینیوم به این معنی است که برای حمل جریان مشابه مس، به سطح مقطع بزرگ‌تری نیاز دارد که این امر بر اندازه کابل، الزامات کاندوئیت و فضای کلی نصب تأثیر می‌گذارد. در حالی که آلومینیوم در هر واحد وزن ارزان‌تر است، نیاز به قطرهای بزرگ‌تر می‌تواند بخشی از صرفه‌جویی در هزینه را جبران کند، به ویژه در فضاهای محدود. مقاومت بالاتر آن نیز به معنای اتلاف انرژی بیشتر (به صورت گرما) است که بر بهره‌وری تأثیر می‌گذارد. این نشان می‌دهد که انتخاب مواد یک مسئله بهینه‌سازی پیچیده است که شامل تعادل بین هزینه اولیه، کارایی عملیاتی بلندمدت و محدودیت‌های فیزیکی نصب است.

عایق و روکش کابل

عایق و روکش خارجی، لایه‌های حیاتی هستند که هادی را از محیط اطراف جدا کرده و از آن در برابر عوامل مختلف محافظت می‌کنند. انتخاب مواد برای این لایه‌ها بر اساس شرایط محیطی و الزامات عملکردی صورت می‌گیرد.

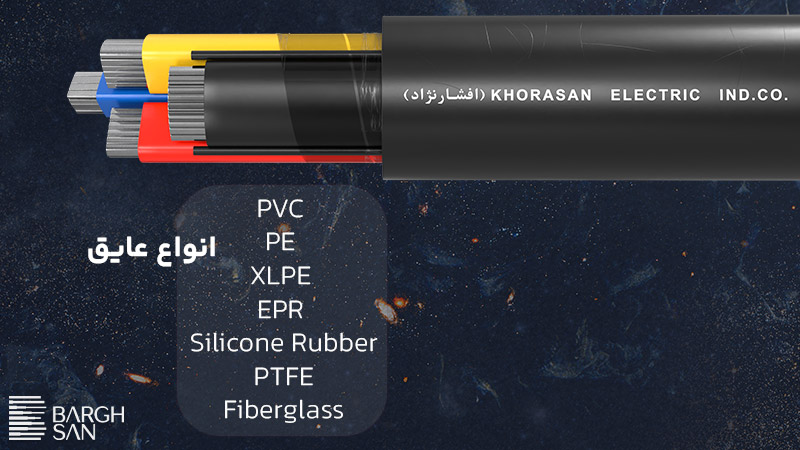

• انواع مواد عایق و خواص آن‌ها:
  • PVC (پلی‌وینیل کلراید): این ماده رایج‌ترین و مقرون‌به‌صرفه‌ترین عایق است که خواص الکتریکی خوب، انعطاف‌پذیری مناسب و مقاومت در برابر رطوبت، مواد شیمیایی، سایش و شعله را ارائه می‌دهد. PVC در برابر بنزین، ازن، اسیدها و حلال‌ها مقاوم است و دمای کارکرد توصیه‌شده آن از -55°C تا +105°C است.
  • PE (پلی‌اتیلن): پلی‌اتیلن یک عایق انعطاف‌پذیر است که مقاومت خوبی در برابر آب و روغن دارد. این ماده به دلیل خواص الکتریکی عالی، به ویژه در کابل‌های کواکسیال و با ظرفیت خازنی پایین، مورد استفاده قرار می‌گیرد. PE می‌تواند فوم‌دار شود تا ثابت دی‌الکتریک را کاهش دهد و برای انتقال با سرعت بالا مناسب است. دمای کارکرد آن از -65°C تا +80°C متغیر است و قابل اشتعال است مگر اینکه افزودنی‌های ضد شعله داشته باشد.
  • XLPE (پلی‌اتیلن کراس لینک شده): این عایق مقاوم، انعطاف‌پذیری بیشتر و مقاومت حرارتی بالاتری نسبت به PVC ارائه می‌دهد. XLPE در کابل‌های فشار متوسط تا بالا و کاربردهایی که نیاز به انعطاف‌پذیری بیشتر دارند، استفاده می‌شود.
  • EPR (اتیلن پروپیلن رابر): یک لاستیک مصنوعی با خواص عایق الکتریکی مناسب، مقاومت در برابر گرما، ازن و هوازدگی است. معمولاً در کابل‌های فشار متوسط به بالا استفاده می‌شود.
  • لاستیک سیلیکونی (Silicone Rubber): سیلیکون مقاومت استثنایی در برابر گرما (تا 200°C) و آتش‌سوزی دارد. در کابل‌های نسوز و آرموردار (هم به عنوان عایق و هم به عنوان غلاف) کاربرد فراوانی دارد.
  • تفلون (PTFE): تفلون یک عایق با کارایی بالا است که به دلیل مقاومت استثنایی خود در برابر گرما، مواد شیمیایی و رطوبت شناخته شده است.
  • فایبرگلاس (Fiberglass): فایبرگلاس یک ماده غیرفلزی با استحکام مکانیکی بالا و مقاومت در برابر حرارت و مواد شیمیایی است. این ماده در کاربردهای با دمای بالا و محیط‌های نیازمند مقاومت در برابر آتش استفاده می‌شود.

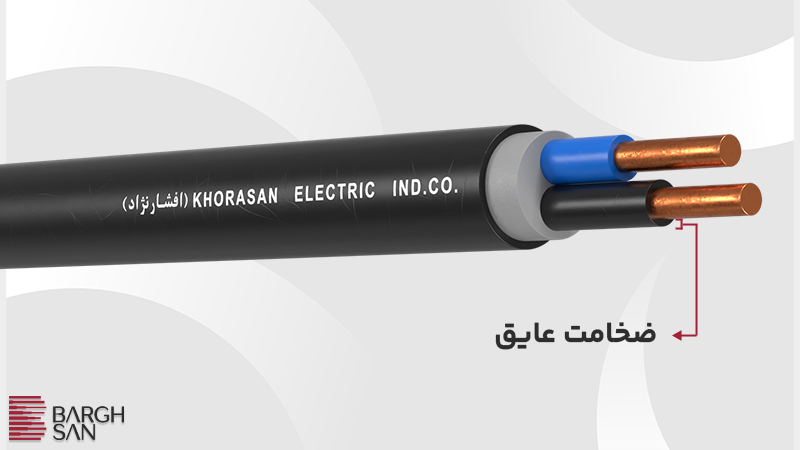

• تأثیر ضخامت و جنس روکش بر مقاومت و دوام:
  • ضخامت و جنس روکش عایق، سیم و کابل را از آسیب‌های مکانیکی و الکتریکی محافظت می‌کند.
  • روکش‌های مقاوم مانند FEP، پلی‌اورتان و ترموست در کابل‌های صنعتی، مقاومت عالی در برابر تورم، سفت شدن و ترک‌خوردگی ناشی از تماس با مواد شیمیایی، روغن‌ها و خنک‌کننده‌ها را فراهم می‌کنند.
  • عایق‌های خاص مانند HMWPE، HALAR و KYNAR مقاومت بالایی در برابر رطوبت، سایش و مواد شیمیایی خورنده (مانند کلر، اسید سولفوریک و اسید هیدروکلریک) دارند و برای کاربردهای دفنی یا زیر آب مناسب هستند.

مهندسی مواد، کلید تطبیق‌پذیری کابل در محیط‌های چالش‌برانگیز است. انتخاب مواد عایق و روکش خارجی در کابل‌ها بسیار گسترده‌تر و تخصصی‌تر از سیم‌ها است. هر ماده دارای خواص حرارتی، شیمیایی و مکانیکی منحصربه‌فردی است که به کابل اجازه می‌دهد در برابر دماهای شدید، مواد شیمیایی خورنده، رطوبت، سایش و آتش‌سوزی مقاومت کند. این تنوع گسترده در مواد نشان می‌دهد که طراحی کابل یک فرآیند مهندسی مواد پیشرفته است. قابلیت‌های کابل برای مقاومت در برابر این عوامل، نتیجه مستقیم انتخاب دقیق و هدفمند این مواد تخصصی است. این به کابل‌ها اجازه می‌دهد تا در محیط‌هایی که سیم‌های ساده به سرعت تخریب می‌شوند، به طور قابل اعتماد عمل کنند. این موضوع بر اهمیت تحقیق و توسعه در زمینه مواد پلیمری و کامپوزیتی برای گسترش دامنه کاربرد کابل‌ها تأکید می‌کند و نشان می‌دهد که عملکرد کابل‌ها به طور جدایی‌ناپذیری با علم مواد گره خورده است.

عملکرد سیم و کابل

تفاوت‌های ساختاری و مواد تشکیل‌دهنده سیم و کابل، به طور مستقیم به تفاوت‌های عمده در عملکرد و کاربرد آن‌ها منجر می‌شود. این بخش به بررسی این تفاوت‌های حیاتی می‌پردازد.

ولتاژ و جریان سیم و کابل

1. محدوده ولتاژ قابل تحمل:
   • سیم‌ها: معمولاً برای ولتاژهای پایین‌تر، حداکثر تا حدود ۱ کیلوولت، در مصارف خانگی و سیم‌کشی‌های داخلی استفاده می‌شوند.
   • کابل‌ها: توانایی تحمل ولتاژهای بسیار بالاتر را دارند، از فشار ضعیف (زیر 1kV) تا فشار متوسط (3.6kV تا 35kV) و فشار قوی (بالای 35kV، حتی تا 500kV). این قابلیت به دلیل ضخامت بیشتر عایق و لایه‌های محافظتی متعدد است که به مدیریت میدان‌های الکتریکی و جلوگیری از شکست عایقی کمک می‌کند.
2. ظرفیت حمل جریان مجاز (Ampacity):
   • ظرفیت حمل جریان مجاز، حداکثر جریانی است که سیم یا کابل می‌تواند بدون ایجاد گرمای بیش از حد و خطر آتش‌سوزی از خود عبور دهد. عبور جریان بیش از حد مجاز می‌تواند منجر به گرم شدن سیم، ذوب شدن عایق و در نهایت آتش‌سوزی شود.
   • عوامل مؤثر:
     • جنس هادی: کابل‌ها و سیم‌های مسی ظرفیت حمل جریان بالاتری نسبت به آلومینیومی با همان سطح مقطع دارند. به عنوان مثال، کابل مسی 2.5 میلی‌متر مربع، در شرایط برابر، تا 30% بیشتر از مشابه آلومینیومی جریان تحمل می‌کند. سیم‌های آلومینیومی حدود 40% ظرفیت حمل جریان کمتر و 50% مقاومت بیشتری نسبت به سیم‌های مسی معادل خود دارند.
     • سطح مقطع هادی: هرچه سطح مقطع هادی بزرگ‌تر باشد، مقاومت الکتریکی کمتر و ظرفیت حمل جریان بیشتر است.
     • دمای محیط: با افزایش دمای محیط، مقاومت سیم افزایش یافته و جریان مجاز عبوری کاهش می‌یابد.
     • نوع عایق و روکش: نوع و ضخامت عایق و روکش بر توانایی کابل در اتلاف حرارت و حداکثر دمای مجاز هادی تأثیر می‌گذارد.
     • شرایط نصب: نحوه نصب (مانند در هوا، در لوله، در خاک) بر میزان اتلاف حرارت و در نتیجه ظرفیت حمل جریان تأثیرگذار است.

ظرفیت جریان و ولتاژ نه تنها معیارهای عملکردی هستند، بلکه محدودیت‌های ایمنی حیاتی محسوب می‌شوند. تجاوز از این محدودیت‌ها منجر به خرابی‌های فاجعه‌بار مانند گرم شدن بیش از حد، آتش‌سوزی و شکست عایق می‌شود. این امر نشان می‌دهد که تفاوت‌های ساختاری در کابل‌ها (عایق ضخیم‌تر، لایه‌های متعدد، سطح مقطع بزرگ‌تر) به طور صریح برای گسترش این محدودیت‌های عملیاتی ایمن طراحی شده‌اند. این بدان معناست که پیچیدگی ساختاری کابل‌ها اساساً از نیاز به مدیریت چگالی‌های بالاتر انرژی و تضمین ایمنی تحت شرایط الکتریکی دشوار ناشی می‌شود.

مقاومت سیم و کابل

1. مقاومت مکانیکی:
   • سیم‌ها: به دلیل پوشش نازک‌تر و ساختار ساده‌تر (تک‌رشته‌ای یا رشته‌های نازک)، مقاومت مکانیکی کمتری دارند و در برابر آسیب‌های فیزیکی مانند سایش، برش یا له شدگی آسیب‌پذیرتر هستند.
   • کابل‌ها: به دلیل روکش‌های ضخیم‌تر، عایق‌های متعدد و به ویژه وجود آرمور (زره)، مقاومت بسیار بالاتری در برابر آسیب‌های مکانیکی (سایش، ضربه، فشار، پیچش، جوندگی) دارند. عمر متوسط کابل می‌تواند تا 30 سال باشد که نشان‌دهنده دوام بالای آن‌هاست.
2. مقاومت در برابر شرایط محیطی:
   • رطوبت و مواد شیمیایی: کابل‌ها با لایه‌های محافظتی خاص (مانند فویل، روکش‌های پلی‌اورتان، HMWPE، HALAR، KYNAR) مقاومت بالایی در برابر رطوبت، آب، روغن‌ها، اسیدها و سایر مواد شیمیایی خورنده از خود نشان می‌دهند. این ویژگی‌ها برای کاربردهای صنعتی، زیرزمینی و دریایی حیاتی هستند.
   • حرارت و آتش‌سوزی: کابل‌ها می‌توانند با استفاده از عایق‌های مقاوم در برابر حرارت (مانند سیلیکون، XLPE، تفلون، فایبرگلاس) و روکش‌های ضد شعله، در برابر دماهای بالا و آتش‌سوزی مقاوم باشند.

انعطاف‌پذیری سیم و کابل

• سیم‌ها: سیم‌های افشان به دلیل ساختار رشته‌ای خود، انعطاف‌پذیری بسیار بالایی دارند و برای کاربردهایی که نیاز به خمش مکرر دارند مناسب‌اند. سیم‌های مفتولی به دلیل ساختار تک‌رشته‌ای، انعطاف‌پذیری کمتری دارند و در صورت خمش زیاد ممکن است دچار شکستگی شوند.
• کابل‌ها: به طور کلی، کابل‌ها به دلیل ساختار پیچیده‌تر و لایه‌های محافظتی متعدد، نسبت به سیم‌های ساده انعطاف‌پذیری کمتری دارند. با این حال، کابل‌های افشان (مانند کابل‌های کنترل و فرمان) و کابل‌های با روکش‌های خاص (مانند لاستیکی یا XLPE) می‌توانند انعطاف‌پذیری بالایی داشته باشند.
• ملاحظه مهم: انعطاف‌پذیری بیشتر در سیم‌های افشان می‌تواند به معنای مقاومت مکانیکی کمتر در برابر سایش و پارگی در محیط‌های خشن باشد، در حالی که کابل‌ها با وجود انعطاف‌پذیری کمتر (در مقایسه با سیم افشان)، دوام و مقاومت بیشتری در برابر شرایط سخت محیطی ارائه می‌دهند. این یک ملاحظه مهم در طراحی است که در آن مهندسان باید نیاز به انعطاف‌پذیری (سهولت نصب، کاربردهای دینامیک) را در برابر نیاز به دوام (محافظت از محیط، طول عمر طولانی) و کارایی الکتریکی متعادل کنند.

کاربرد سیم و کابل

تفاوت‌های ساختاری و عملکردی سیم و کابل، منجر به کاربردهای کاملاً متمایز آن‌ها در محیط‌های مختلف می‌شود.

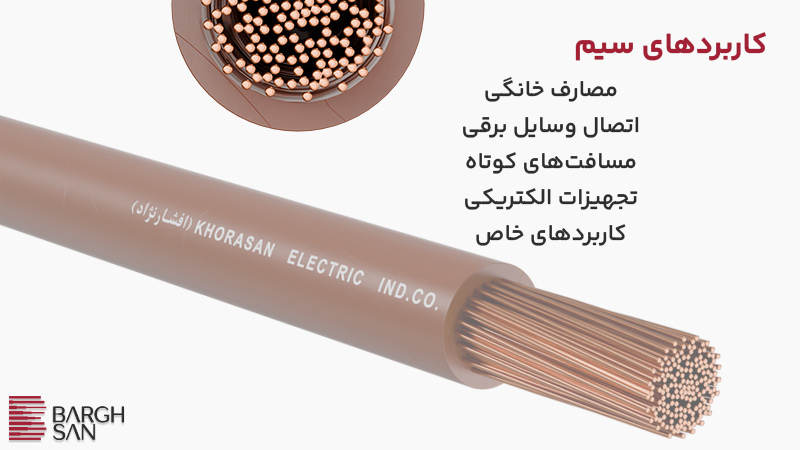

1. کاربردهای سیم:
   • مصارف خانگی: سیم‌کشی داخلی ساختمان‌ها برای روشنایی، کلید و پریز و لوازم خانگی.
   • اتصال وسایل برقی: اتصال مستقیم وسایل برقی به پریز.
   • مسافت‌های کوتاه: انتقال جریان برق در مسافت‌های کوتاه.
   • تجهیزات الکتریکی: سیم‌کشی داخلی دستگاه‌ها و تابلوهای توزیع برق (به ویژه سیم مفتولی به دلیل قابلیت فرم‌دهی).
   • کاربردهای خاص: سیم‌های نسوز در اجاق گازها، کوره‌ها، وسایل گرمایشی، دستگاه‌های جوشکاری و تجهیزات آزمایشگاهی که در معرض حرارت بالا قرار دارند.
2. کاربردهای کابل:
   • انتقال نیرو: در مسافت‌های طولانی، بین نیروگاه‌ها و مراکز مصرف، در صنایع، کارخانجات و کارگاه‌ها.
   • محیط‌های صنعتی و خشن: دفن مستقیم در خاک ، داخل کانال‌ها، لوله‌ها و داکت‌های برق ، زیر آب (مانند کابل‌های دریایی) ، معادن، پمپ بنزین‌ها، صنایع نفت و گاز و پتروشیمی ، محیط‌های مرطوب، پرگرد و غبار، روغنی، بازی، اسیدی و با حشرات زیاد.
   • انتقال داده و سیگنال: کابل‌های شبکه، کابل‌های کنترل، کابل‌های ابزار دقیق، کابل‌های کواکسیال، کابل‌های صوتی-تصویری، سیستم‌های امنیتی و کنترل.
   • کاربردهای خاص: کابل‌های هوایی (انتقال برق از طریق تیرهای برق) و کابل‌های ساختمانی (برای انتقال برق با فشار قوی در داخل ساختمان).

انطباق‌پذیری مهندسی، که در آن کاربرد محرک اصلی پیچیدگی طراحی کابل است، به وضوح در این بخش مشاهده می‌شود. هرچه محیط کاربرد (فاصله، ولتاژ، نیاز به محافظت مکانیکی یا الکترومغناطیسی) چالش‌برانگیزتر باشد، نیاز به کابل با لایه‌های محافظتی بیشتر و طراحی پیچیده‌تر، حیاتی‌تر می‌شود. این بدان معناست که هر ویژگی اضافی در کابل، پاسخی مهندسی شده به یک نیاز عملیاتی خاص است و این انطباق‌پذیری طراحی، کابل‌ها را برای طیف وسیعی از کاربردهای حیاتی ضروری می‌سازد که سیم‌های ساده قادر به انجام آن‌ها نیستند.

جدول مقایسه کاربردها و محیط‌های استفاده سیم و کابل

استانداردهای سیم و کابل

استانداردها نقش محوری در تضمین کیفیت، ایمنی و قابلیت همکاری سیم و کابل برق در سطح ملی و بین‌المللی ایفا می‌کنند. استانداردها مشخصات فنی، روش‌های نصب، الزامات کاربرد و برنامه‌های نگهداری سیم و کابل را تعیین می‌کنند. رعایت آن‌ها به اطمینان از کیفیت، ایمنی، کارایی و قابلیت اطمینان سیستم‌های الکتریکی کمک می‌کند.

1. IEC (International Electrotechnical Commission): این کمیسیون یک نهاد جهانی پیشرو در توسعه و انتشار استانداردهای بین‌المللی برای فناوری‌های الکتریکی و الکترونیکی است. IEC نقش مهمی در ایجاد معیارهای ایمنی برای کابل‌های ولتاژ بالا ایفا می‌کند.
   • استانداردهای کلیدی IEC برای کابل‌ها عبارتند از:
     • IEC 60502: این استاندارد جامع بر روی سیستم‌های عایق اکسترود شده برای کابل‌های برق با ولتاژهای نامی از 1 کیلوولت تا 300 کیلوولت تمرکز دارد.
     • IEC 60840: به طور خاص به کابل‌هایی با ولتاژ نامی بالای 300 کیلوولت می‌پردازد که معمولاً در خطوط انتقال فشار قوی استفاده می‌شوند.
     • IEC 62067: این استاندارد با تمرکز بر لوازم جانبی کابل‌های فشار قوی، سازگاری و ایمنی آن‌ها را هنگام استفاده با کابل‌ها تضمین می‌کند.
     • IEC 60287: دستورالعمل‌های دقیقی را برای محاسبه اندازه هادی مناسب بر اساس ظرفیت حمل جریان و شرایط اتصال کوتاه ارائه می‌کند.
     • IEC 60227: شامل استانداردهای سیم‌کشی خانگی (House Wiring) و کابل‌های انعطاف‌پذیر مانند BV (هادی مسی تک مفتولی با عایق PVC)، BVR (هادی مسی افشان با عایق PVC) و RVV (کابل انعطاف‌پذیر برای لوازم قابل حمل) و RVVP (سیم انعطاف‌پذیر شیلددار با عایق و روکش PVC) است.
     • IEC 60332: استانداردهای تست حریق کابل‌ها را ارزیابی می‌کند.
     • IEC 60364: تعاریف و استانداردهایی را برای تأسیسات الکتریکی ساختمان‌ها و نحوه برق‌کشی و نصب سیستم ارت آن‌ها مطرح می‌کند.
2. IEEE (Institute of Electrical and Electronics Engineers): مؤسسه مهندسان برق و الکترونیک، استانداردهایی در زمینه‌های برق، الکترونیک، مخابرات، فناوری اطلاعات و مهندسی پزشکی تدوین می‌کند.
   • تمرکز IEEE: طراحی عایق، روش‌های تست مانند تست تخلیه جزئی (برای تشخیص عیوب عایق)، آزمایش مقاومت ولتاژ (برای بررسی توانایی کابل در تحمل سطوح ولتاژ مشخص) و تست چرخه بار (برای شبیه‌سازی شرایط عملیاتی واقعی و ارزیابی قابلیت اطمینان طولانی‌مدت).
   • IEEE Std 404-1977: این استاندارد برای اتصالات کابل (Cable Joints) با ولتاژ 2.5kV تا 500kV کاربرد دارد.
3. استانداردهای ملی و منطقه‌ای:
   • ISIRI (موسسه استاندارد و تحقیقات صنعتی ایران): استانداردهای ملی ایران مانند ISIRI 607 (رنگ‌بندی سیم‌های برق) و ISIRI 803 (رنگ‌بندی کابل‌های شبکه) که از استانداردهای IEC پیروی می‌کنند.
   • DIN (آلمان)، ANSI (آمریکا)، VDE (آلمان)، UL (آمریکا)، NEC (آمریکا): این‌ها سایر استانداردهای مهم جهانی هستند که در زمینه تجهیزات الکتریکی و ایمنی تأسیسات کاربرد دارند. استاندارد NEC آمریکا بر حفاظت در برابر آتش و ایمنی تأسیسات الکتریکی تمرکز دارد.

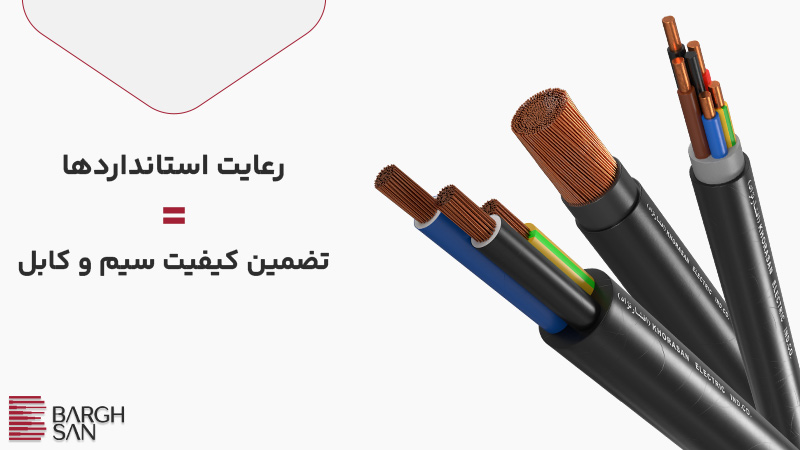

اهمیت استانداردهای کابل

رعایت استانداردها تضمین می‌کند که کابل‌ها و سیم‌ها از مواد باکیفیت ساخته شده‌اند، به درستی نصب می‌شوند و به طور منظم نگهداری می‌شوند. این امر از آسیب‌دیدگی افراد و تجهیزات جلوگیری کرده و خطر خرابی و صدمات جبران‌ناپذیر را کاهش می‌دهد. استانداردها همچنین قابلیت همکاری (Interoperability) بین تجهیزات و سیستم‌های مختلف را در بازارهای جهانی تسهیل می‌کنند، که این امر برای تجارت و همکاری بین‌المللی در صنعت برق حیاتی است. انتخاب کابل مناسب بر اساس استانداردها، از کندی جریان برق و هدر رفت انرژی جلوگیری می‌کند و به پایداری جریان کمک می‌نماید.

استانداردها به عنوان پلی میان علم و عمل عمل می‌کنند و تضمین‌کننده ایمنی و جهانی‌سازی صنعت برق هستند. این استانداردها صرفاً مجموعه‌ای از قوانین نیستند، بلکه یک زبان مشترک مهندسی هستند که امکان توسعه، تولید و استقرار ایمن و کارآمد سیستم‌های الکتریکی را در مقیاس جهانی فراهم می‌آورند. آن‌ها نتیجه سال‌ها تحقیق، تجربه و توافق بین‌المللی هستند و به عنوان یک مکانیزم کنترل کیفیت عمل می‌کنند که نه تنها از خطرات جلوگیری می‌کند، بلکه نوآوری و تبادل فناوری را نیز تسهیل می‌بخشد. این موضوع نشان می‌دهد که انتخاب سیم و کابل فراتر از ویژگی‌های فیزیکی صرف است و باید در چارچوب یک اکوسیستم استانداردشده جهانی انجام شود.

انتخاب سیم و کابل

انتخاب سیم و کابل مناسب برای هر پروژه، یک تصمیم مهندسی حیاتی است که تأثیر مستقیمی بر ایمنی، عملکرد و هزینه‌های بلندمدت سیستم الکتریکی دارد.

تطابق سیم و کابل با نیاز

انتخاب سیم یا کابل باید بر اساس نیازهای خاص پروژه صورت گیرد. این نیازها شامل موارد زیر است:

• ولتاژ و جریان مورد نیاز: تعیین حداکثر ولتاژ و جریان عبوری برای جلوگیری از گرم شدن بیش از حد و آسیب به عایق.
• فاصله انتقال: برای مسافت‌های کوتاه، سیم‌های ساده‌تر کافی هستند، اما برای مسافت‌های طولانی، کابل‌ها با لایه‌های محافظتی بیشتر ضروری‌اند.
• شرایط محیطی: شامل دما (بالا یا پایین)، رطوبت (محیط‌های مرطوب، زیر آب)، وجود مواد شیمیایی (اسیدها، روغن‌ها، حلال‌ها) و احتمال آسیب مکانیکی (سایش، ضربه، جوندگی).
• نیاز به محافظت در برابر تداخلات الکترومغناطیسی: در محیط‌های پرنویز یا برای انتقال سیگنال‌های حساس، کابل‌های شیلددار و فویل‌دار ضروری هستند.

انتخاب اشتباه می‌تواند منجر به عواقب جدی مانند گرم شدن بیش از حد، نشتی برق، آتش‌سوزی، خرابی سیستم، افت ولتاژ و کاهش کارایی شود.

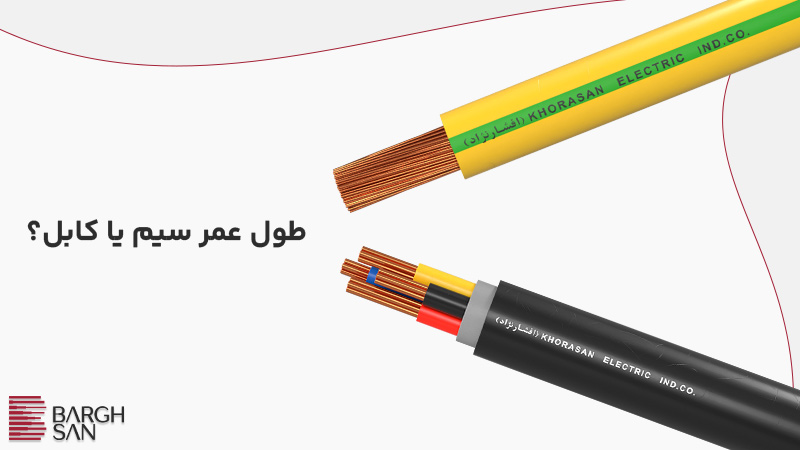

هزینه و طول عمر کابل و سیم

در حالی که سیم‌ها معمولاً هزینه اولیه کمتری دارند، کابل‌ها (به ویژه انواع زره‌دار و شیلددار) با وجود قیمت بالاتر، طول عمر بیشتری دارند و در محیط‌های سخت، هزینه‌های تعمیر و نگهداری و تعویض را به شدت کاهش می‌دهند. در واقع، در کاربردهایی که نیاز به پوشش مسافت‌های طولانی یا مقاومت در برابر شرایط محیطی شدید است، کابل‌ها بسیار مقرون‌به‌صرفه‌تر هستند. حتی اگر سیم‌ها به صورت نظری بتوانند در چنین کاربردهایی استفاده شوند، نرخ بالای خرابی و نیاز به تعویض مکرر آن‌ها به سرعت منجر به هزینه‌های بالاتر از نصب اولیه یک کابل مقاوم‌تر خواهد شد.

بنابراین، باید به “هزینه کل مالکیت” (Total Cost of Ownership) توجه کرد که شامل هزینه خرید، نصب، نگهداری و تعویض در طول زمان است. انتخاب هادی مسی با وجود قیمت بالاتر، به دلیل رسانایی بهتر و دوام بیشتر، می‌تواند در بلندمدت مقرون‌به‌صرفه‌تر باشد و از مشکلات ناشی از خوردگی یا کاهش ظرفیت جریان آلومینیوم جلوگیری کند.

کیفیت سیم و کابل

خرید سیم و کابل از برندهای معتبر که دارای گواهینامه‌های استاندارد ملی و بین‌المللی (مانند ISO 9001:2015 برای مدیریت کیفیت و ISO/IEC 17025 برای تأیید صلاحیت آزمایشگاه‌ها) هستند، تضمین‌کننده کیفیت مواد اولیه، فرآیند تولید و عملکرد نهایی محصول است. وجود علامت استاندارد روی محصول و سلامت روکش و عایق سیم از اهمیت بالایی برخوردار است. در نهایت، مشاوره با برق‌کاران حرفه‌ای و متخصصان قبل از سیم‌کشی، به ویژه در پروژه‌های پیچیده و صنعتی، به شدت توصیه می‌شود تا از انتخاب صحیح و ایمنی سیستم اطمینان حاصل شود.

انتخاب بهینه سیم و کابل یک تعادل پیچیده میان عملکرد، ایمنی و اقتصاد در چرخه عمر پروژه است. این انتخاب یک تصمیم ساده بر اساس قیمت اولیه نیست، بلکه یک فرآیند مهندسی پیچیده است که نیازمند درک عمیق از تعادل میان عملکرد فنی (ولتاژ، جریان، تداخل)، الزامات ایمنی (مقاومت در برابر آتش، مکانیکی) و ملاحظات اقتصادی در کل چرخه عمر پروژه است. این انتخاب بهینه، مستلزم ارزیابی دقیق ریسک‌ها و بازدهی بلندمدت است و نه فقط مقایسه قیمت‌های لحظه‌ای. این رویکرد جامع، کاربر را به سمت یک تصمیم‌گیری هوشمندانه‌تر و پایدارتر هدایت می‌کند.

نتیجه‌گیری

سیم و کابل برق، با وجود شباهت در وظیفه اصلی انتقال جریان الکتریکی، از نظر ساختار، مواد تشکیل‌دهنده، ویژگی‌های فیزیکی و کاربردها تفاوت‌های بنیادینی دارند. سیم به عنوان یک هادی عایق‌دار ساده، عمدتاً برای انتقال برق در مسافت‌های کوتاه و ولتاژهای پایین در محیط‌های محافظت‌شده (مانند سیم‌کشی داخلی ساختمان و لوازم خانگی) کاربرد دارد.

در مقابل، کابل یک ساختار پیچیده‌تر با یک یا چند هادی عایق‌دار است که توسط لایه‌های محافظتی اضافی نظیر شیلد (برای محافظت در برابر تداخلات الکترومغناطیسی و حفظ یکپارچگی سیگنال)، فویل (برای محافظت در برابر تداخلات و رطوبت) و آرمور/زره (برای محافظت مکانیکی در برابر آسیب‌های فیزیکی) احاطه شده است. این لایه‌های اضافی به کابل امکان می‌دهند تا جریان‌ها و ولتاژهای بالاتر را در مسافت‌های طولانی‌تر منتقل کند و در محیط‌های صنعتی، خشن، زیرزمینی، زیرآبی و نویزدار، مقاومت و دوام بی‌نظیری از خود نشان دهد.

تفاوت در جنس هادی (مس با رسانایی و دوام بالاتر در مقابل آلومینیوم با وزن کمتر و قیمت پایین‌تر)، نوع عایق و روکش (مانند PVC، XLPE، سیلیکون و تفلون با خواص حرارتی و شیمیایی متفاوت) و ساختار هادی (مفتولی برای استحکام و افشان برای انعطاف‌پذیری) نیز بر ویژگی‌هایی مانند ظرفیت حمل جریان، مقاومت حرارتی و شیمیایی و انعطاف‌پذیری تأثیرگذار است.

در نهایت، انتخاب صحیح بین سیم و کابل، فراتر از یک تصمیم ساده، یک انتخاب مهندسی حیاتی است که باید با در نظر گرفتن دقیق نیازهای خاص پروژه، شرایط محیطی، الزامات ایمنی و استانداردهای ملی و بین‌المللی صورت گیرد. این انتخاب آگاهانه نه تنها بهینه‌سازی عملکرد سیستم‌های الکتریکی را تضمین می‌کند، بلکه از خطرات احتمالی (مانند آتش‌سوزی و خرابی سیستم) جلوگیری کرده و به افزایش طول عمر و کاهش هزینه‌های بلندمدت کمک شایانی می‌نماید. رعایت دقیق استانداردها و انتخاب محصولات از برندهای معتبر، سنگ بنای یک سیستم الکتریکی ایمن و کارآمد است.
