۱. کلید محافظ جان چیست؟ (تعاریف، نام‌های دیگر)

کلید محافظ جان، که با نام عمومی دستگاه جریان باقیمانده (Residual Current Device – RCD) نیز شناخته می‌شود، یک وسیله حفاظتی الکتریکی است که با سرعت و دقت بالا، مدارهای الکتریکی را در صورت بروز نشت جریان الکتریکی قطع می‌کند. وظیفه اصلی این کلید، حفاظت از جان انسان در برابر خطر برق‌گرفتگی و همچنین جلوگیری از بروز آتش‌سوزی ناشی از خطاهای الکتریکی، به ویژه نشت جریان به زمین (ارت) است. این تجهیزات علاوه بر حفاظت از انسان، از دستگاه‌ها و تأسیسات الکتریکی در برابر آسیب‌های ناشی از اتصال بدنه و اتصال ناقص به زمین نیز محافظت می‌کنند و به همین دلیل، جزو ایمن‌ترین کلیدهای محافظتی به شمار می‌روند.

کلید محافظ جان دو پل 25 آمپر لگراند 403182 سفارش آنلاین 2,197,800 تومان

این کلیدها در متون فنی و بازارهای مختلف با نام‌های گوناگونی شناخته می‌شوند، از جمله:

• RCD (Residual Current Device): نام عمومی و استاندارد بین‌المللی.
• RCCB (Residual Current Circuit Breaker): به معنای کلید قطع جریان باقیمانده (نشتی) که فاقد حفاظت داخلی در برابر اضافه بار است.
• کلید جریان تفاضلی یا دیفرانسیلی: اشاره به مکانیزم عملکرد آن بر اساس اختلاف جریان.
• کلید ضد برق‌گرفتگی یا کلید نجات جان: نام‌هایی که بر کاربرد اصلی آن یعنی حفاظت از جان انسان تأکید دارند.

تعدد این نام‌ها، گرچه ممکن است در ابتدا گیج‌کننده به نظر برسد، همگی به یک اصل عملکردی اساسی اشاره دارند: تشخیص جریان باقیمانده یا تفاضلی. صرف‌نظر از اصطلاحات مختلف رایج در مناطق یا استانداردهای گوناگون، هسته مرکزی عملکرد این تجهیز، شناسایی جریانی است که از مسیر اصلی خود “نشت” کرده است. این موضوع خود بر اهمیت مفهوم “جریان نشتی” به عنوان پدیده‌ای متمایز از “اضافه جریان” (که توسط فیوزها و کلیدهای مینیاتوری تشخیص داده می‌شود) تأکید دارد. در واقع، کلماتی مانند “Residual” (باقیمانده)، “Differential” (تفاضلی) و “نشتی” که در این نام‌ها و تعاریف تکرار می‌شوند ، نشان‌دهنده تمرکز بر یک مکانیزم خاص تشخیص خطا، یعنی عدم تعادل بین جریان رفت و برگشت، هستند. بنابراین، این تنوع نام‌گذاری بیشتر جنبه ترمینولوژیک دارد تا تفاوت عملکردی بنیادین در تشخیص نشتی.

۲. کلید محافظ جان چگونه نشت جریان را تشخیص می‌دهد؟

اساس کار کلید محافظ جان بر پایه مقایسه مداوم و دقیق جریان الکتریکی عبوری از سیم‌های رفت (فاز) و برگشت (نول) در یک مدار تک‌فاز، یا مجموع جبری جریان‌ها در مدارهای سه‌فاز استوار است. در شرایط عادی و بدون هیچ‌گونه خطا یا نشتی در مدار، میزان جریانی که از طریق سیم فاز وارد مدار مصرف‌کننده می‌شود، دقیقاً برابر با جریانی است که از طریق سیم نول از آن خارج می‌گردد (I in​=I out​). در این حالت، جریان تفاضلی یا باقیمانده (I in​−I out​) صفر خواهد بود.

حال اگر به هر دلیلی، مانند تماس بدن انسان با بخش برق‌دار شده یک دستگاه یا آسیب‌دیدگی عایق سیم‌ها و اتصال آن به بدنه فلزی ارت شده، نشت جریان به زمین اتفاق بیفتد، بخشی از جریان الکتریکی مسیر دیگری غیر از سیم نول برای بازگشت به منبع پیدا می‌کند. این امر موجب می‌شود که جریان عبوری از سیم فاز بیشتر از جریان بازگشتی از سیم نول باشد و در نتیجه، یک جریان تفاضلی غیر صفر در مدار ایجاد شود. کلید محافظ جان دقیقاً برای تشخیص همین عدم تعادل طراحی شده است.

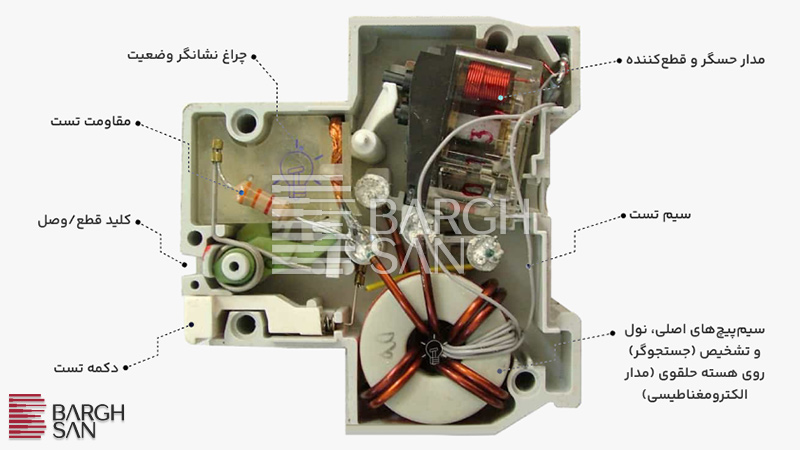

۲.۱. اجزای داخلی کلیدی

برای درک بهتر چگونگی تشخیص این نشت جریان، آشنایی با اجزای داخلی کلیدی RCD ضروری است:

• ترانسفورماتور جریان موازنه هسته (Core Balance Current Transformer – CBCT): این قطعه، قلب تپنده RCD محسوب می‌شود. سیم‌های فاز و نول (و در سیستم‌های سه‌فاز، تمام سیم‌های فاز و سیم نول) از درون یک هسته ترانسفورماتوری حلقوی (معمولاً از جنس فریت یا آلیاژهای مغناطیسی با قابلیت نفوذپذیری بالا) عبور می‌کنند. این سیم‌ها در واقع نقش سیم‌پیچ اولیه این ترانسفورماتور خاص را ایفا می‌کنند.
• سیم‌پیچ ثانویه (Sensing Coil): یک سیم‌پیچ مجزا با تعداد دور بیشتر، به دور همین هسته حلقوی پیچیده شده است. این سیم‌پیچ به عنوان سیم‌پیچ حسگر عمل کرده و به رله قطع‌کننده متصل است.
• رله قطع‌کننده (Tripping Relay/Mechanism): یک مکانیزم الکترومکانیکی یا الکترونیکی بسیار حساس است که با دریافت سیگنال (جریان یا ولتاژ) از سیم‌پیچ ثانویه، فعال شده و باعث باز شدن کنتاکت‌های اصلی مدار و در نتیجه قطع جریان برق می‌شود.

۲.۲. مقایسه جریان ورودی و خروجی

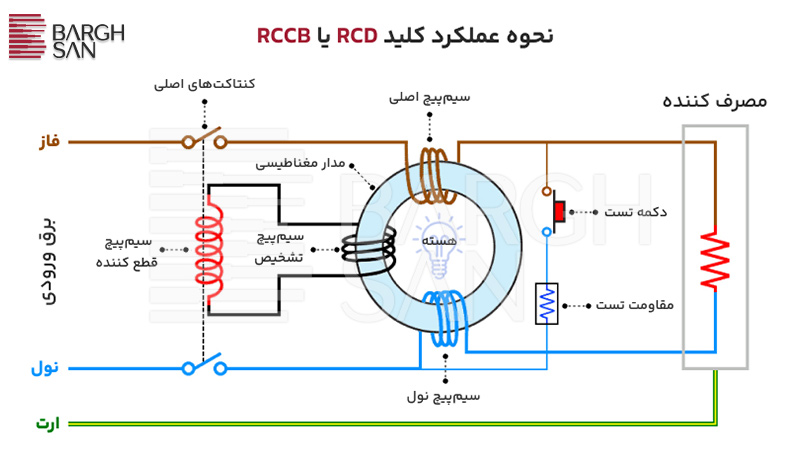

عملکرد RCD در تشخیص نشت جریان و قطع مدار را می‌توان به صورت مرحله‌ای به شرح زیر توضیح داد:

• حالت عادی (بدون نشت جریان): در یک مدار سالم، جریان عبوری از سیم فاز (I phase​) و جریان عبوری از سیم نول (I neutral​) که هر دو از داخل هسته CBCT عبور می‌کنند، از نظر اندازه برابر ولی از نظر جهت مخالف یکدیگر هستند. این جریان‌های مساوی و مخالف، میدان‌های مغناطیسی مساوی و در خلاف جهت هم در هسته ترانسفورماتور ایجاد می‌کنند. این میدان‌های مغناطیسی یکدیگر را خنثی کرده و در نتیجه، هیچ شار مغناطیسی خالصی در هسته به وجود نمی‌آید. به تبع آن، هیچ ولتاژی در سیم‌پیچ ثانویه (سیم‌پیچ حسگر) القا نمی‌شود و رله قطع‌کننده نیز غیرفعال باقی می‌ماند. مدار به کار عادی خود ادامه می‌دهد.
• حالت وقوع نشت جریان: حال فرض کنید به دلیل معیوب بودن یک دستگاه یا تماس اتفاقی، جریان نشتی به زمین (مثلاً از طریق بدن انسان) ایجاد شود. در این حالت، بخشی از جریانی که از سیم فاز عبور می‌کند، دیگر از طریق سیم نول بازنمی‌گردد، بلکه از مسیر زمین به منبع برمی‌گردد. بنابراین، جریان سیم فاز و سیم نول دیگر برابر نخواهند بود (I phase​!=I neutral​). این عدم تعادل جریان، باعث ایجاد یک شار مغناطیسی خالص و متغیر در هسته CBCT می‌شود.
• فعال شدن رله: شار مغناطیسی متغیر ایجاد شده در هسته، طبق قانون القای فارادی، ولتاژی را در سیم‌پیچ ثانویه (سیم‌پیچ حسگر) القا می‌کند. این ولتاژ باعث جاری شدن یک جریان کوچک در سیم‌پیچ ثانویه و در نتیجه در سیم‌پیچ رله قطع‌کننده می‌شود.
• قطع مدار: اگر جریان القایی در سیم‌پیچ ثانویه، که مستقیماً با میزان جریان نشتی به زمین متناسب است، از حد حساسیت از پیش تنظیم‌شده برای RCD (مثلاً ۳۰ میلی‌آمپر برای حفاظت از جان) تجاوز کند، رله الکترومکانیکی یا الکترونیکی فعال می‌شود. فعال شدن رله، مکانیزم قطع را به کار انداخته و کنتاکت‌های اصلی مدار را به سرعت باز می‌کند. این عمل باعث قطع کامل جریان برق در مدار شده و از ادامه نشت جریان و خطرات ناشی از آن جلوگیری می‌کند. این فرآیند قطع معمولاً در کسری از ثانیه، اغلب بین ۲۰ تا ۴۰ میلی‌ثانیه، رخ می‌دهد.

حساسیت فوق‌العاده RCD به جریان‌های نشتی کوچک، که در حد میلی‌آمپر هستند و توسط فیوزها یا کلیدهای مینیاتوری (MCB) قابل تشخیص نیستند ، مدیون طراحی هوشمندانه CBCT و اصل برهم‌نهی میدان‌های مغناطیسی است. این مکانیزم به RCD اجازه می‌دهد تا بدون توجه به میزان جریان بار عادی (که می‌تواند ده‌ها آمپر باشد)، صرفاً به اختلاف جریان (نشتی) واکنش نشان دهد. این تفکیک‌پذیری، کلید حفاظت از جان در برابر برق‌گرفتگی است، زیرا فیوزها و MCBها این جریان‌های کوچک را تشخیص نمی‌دهند. به عبارت دیگر، این طراحی ذاتی CBCT است که امکان تشخیص جریان‌های نشتی کوچک را مستقل از جریان بار فراهم می‌کند.

کلید محافظ جان دو پل 40 آمپر لگراند 403183 سفارش آنلاین 2,227,500 تومان

سرعت عملکرد RCD، که در حد میلی‌ثانیه است، برای نجات جان انسان حیاتی می‌باشد. این سرعت بالا، قبل از اینکه جریان برق بتواند آسیب جدی و جبران‌ناپذیری به قلب (مانند فیبریلاسیون بطنی) یا سیستم عصبی وارد کند، مدار را قطع می‌نماید. این یک تفاوت اساسی با فیوزهاست که زمان عملکردشان به مراتب طولانی‌تر و وابسته به شدت اضافه جریان است. در حالی که فیوزها ممکن است برای قطع جریان‌های اتصال کوتاه بسیار شدید سریع عمل کنند، اما عملکرد آن‌ها بر اساس ذوب شدن المنت حرارتی است که ذاتاً زمان‌بر است. بنابراین، سرعت بالای RCD یک ویژگی طراحی شده خاص برای حفاظت از جان در برابر نشت جریان است، در حالی که فیوزها برای حفاظت تجهیزات از اضافه جریان با دینامیک زمانی متفاوتی عمل می‌کنند. RCDها معمولاً در زمانی بین ۱۵ تا ۲۰۰ میلی‌ثانیه عمل می‌کنند، ولی برخی مدل‌ها این زمان را برای قطع فوری در حدود ۰.۰۳ ثانیه (۳۰ میلی‌ثانیه) یا کمتر ذکر کرده‌اند.

۳. انواع کلیدهای محافظ جان

کلیدهای محافظ جان به طور عمده به دو دسته اصلی تقسیم می‌شوند که بر اساس قابلیت حفاظت در برابر اضافه جریان از یکدیگر متمایز می‌گردند:

• کلید محافظ جان بدون حفاظت اضافه جریان (RCCB – Residual Current Circuit Breaker): این نوع از کلید محافظ جان، که گاهی به سادگی RCD نیز نامیده می‌شود، تنها و تنها وظیفه حفاظت در برابر جریان نشتی را بر عهده دارد. RCCB هیچ‌گونه حفاظتی در برابر خطرات ناشی از اضافه بار (Overload) یا اتصال کوتاه (Short Circuit) ارائه نمی‌دهد. به همین دلیل، استفاده از RCCB به تنهایی در مدار کافی نیست و باید همیشه به همراه یک وسیله حفاظتی دیگر که قابلیت قطع جریان‌های اضافه بار و اتصال کوتاه را داشته باشد (مانند فیوز یا کلید مینیاتوری – MCB) به صورت سری در مدار نصب شود. نام دیگر رایج برای این نوع کلید، “کلید قطع جریان نشتی” است.
• کلید محافظ جان با حفاظت اضافه جریان (RCBO – Residual Current Circuit Breaker with Overcurrent Protection): RCBO یک تجهیز پیشرفته‌تر است که عملکرد یک RCCB (حفاظت در برابر نشت جریان) و یک MCB (حفاظت در برابر اضافه بار و اتصال کوتاه) را در یک واحد یکپارچه ترکیب می‌کند. به عبارت دیگر، RCBO هم از جان انسان در برابر برق‌گرفتگی ناشی از نشت جریان محافظت می‌کند و هم از سیم‌کشی و تجهیزات در برابر آسیب‌های ناشی از جریان‌های بیش از حد مجاز. به همین دلیل به آن “کلید محافظ جان ترکیبی” نیز گفته می‌شود. در برخی مناطق مانند ایالات متحده و کانادا، تجهیزات مشابهی با نام GFCI (Ground Fault Circuit Interrupter) شناخته می‌شوند، هرچند اصطلاح GFCI می‌تواند به طور کلی به هر دستگاهی که خطای زمین را تشخیص می‌دهد، اطلاق شود.

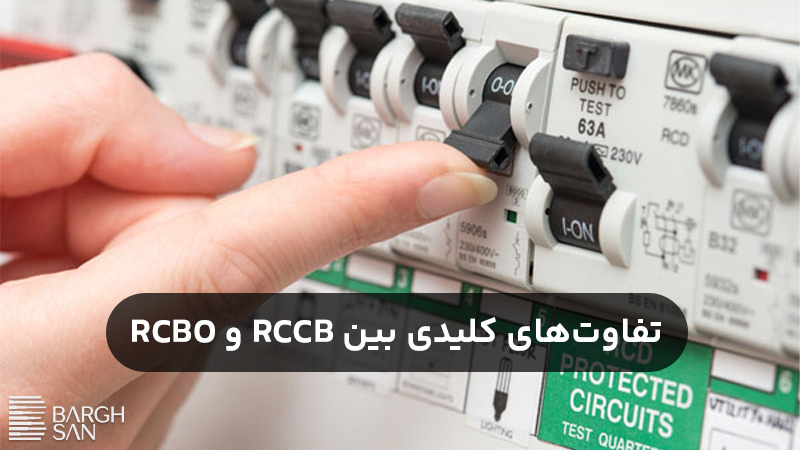

تفاوت‌های کلیدی بین RCCB و RCBO

تفاوت‌های اساسی این دو نوع کلید محافظ جان را می‌توان به شرح زیر خلاصه کرد:

• نوع حفاظت:
  • RCCB: فقط حفاظت در برابر نشت جریان.
  • RCBO: حفاظت در برابر نشت جریان + حفاظت در برابر اضافه بار + حفاظت در برابر اتصال کوتاه.
• نیاز به حفاظت پشتیبان:
  • RCCB: حتماً نیاز به یک فیوز یا MCB به عنوان حفاظت پشتیبان در برابر اضافه جریان دارد.
  • RCBO: به دلیل داشتن حفاظت داخلی در برابر اضافه جریان، نیازی به حفاظت پشتیبان مجزا ندارد.
• کاربرد و پیچیدگی:
  • RCBOها راه‌حل مدرن‌تر و یکپارچه‌تری ارائه می‌دهند، به خصوص در مواردی که فضای تابلو برق محدود است یا هدف، ساده‌سازی سیم‌کشی و کاهش تعداد قطعات می‌باشد.

ظهور RCBO نشان‌دهنده یک روند تکاملی در تجهیزات حفاظتی به سمت یکپارچه‌سازی و افزایش کارایی است. در حالی که RCCB یک نقش تخصصی و بسیار مهم در تشخیص نشتی جریان ایفا می‌کند، نیاز عملی به حفاظت همزمان در برابر اضافه جریان (که خطری متفاوت اما رایج است) منجر به توسعه RCBO شده است. این امر همچنین نشان می‌دهد که خطرات نشت جریان و اضافه جریان، هرچند از نظر ماهیت و مکانیزم تشخیص متفاوت هستند، اغلب در یک مدار باید به طور همزمان مدیریت شوند. ترکیب این دو عملکرد در یک دستگاه، پیچیدگی نصب را کاهش داده و حفاظت جامع‌تری را ارائه می‌دهد، که نشان‌دهنده یک پیشرفت منطقی در فناوری حفاظت الکتریکی است.

جدول ۱: مقایسه RCCB و RCBO

این جدول به کاربر کمک می‌کند تا به سرعت تفاوت‌های اساسی بین دو نوع اصلی RCD را درک کرده و برای کاربرد مورد نظر خود انتخاب آگاهانه‌تری داشته باشد. این امر به ویژه با توجه به اینکه RCCB بدون حفاظت اضافه بار است، بسیار مهم است، زیرا عدم استفاده از حفاظت پشتیبان مناسب برای RCCB می‌تواند منجر به خطرات جدی شود.

۴. طبقه‌بندی کلیدهای محافظ جان (تیپ AC، A، B، F، S، G)

کلیدهای محافظ جان (RCD) بر اساس نوع شکل موج جریان نشتی که قادر به تشخیص آن هستند، به کلاس‌ها یا تیپ‌های مختلفی طبقه‌بندی می‌شوند. با توجه به گسترش روزافزون استفاده از تجهیزات الکترونیکی مدرن که می‌توانند شکل موج‌های جریان نشتی غیر سینوسی ایجاد کنند، انتخاب تیپ مناسب RCD برای اطمینان از عملکرد صحیح و قابل اعتماد آن در شرایط مختلف، امری حیاتی است.

• تیپ AC (Type AC): این تیپ، قدیمی‌ترین و پایه‌ای‌ترین نوع RCD است و تنها برای تشخیص جریان‌های نشتی با شکل موج متناوب (AC) سینوسی خالص طراحی شده است. این کلیدها برای مدارهایی با بارهای مقاومتی یا القایی سنتی (مانند هیترها، لامپ‌های رشته‌ای، موتورهای AC ساده) که شکل موج جریان در آن‌ها تغییر قابل توجهی نمی‌کند، مناسب هستند. برای تجهیزات تک فرکانس AC مناسب است.
• تیپ A (Type A): این تیپ علاوه بر جریان‌های نشتی AC سینوسی، قادر به تشخیص جریان‌های نشتی DC پالسی (Pulsating DC) نیز می‌باشد. این نوع RCD برای مدارهایی که شامل تجهیزات الکترونیکی مانند دیمرهای کنترل فاز، یکسوسازهای تک‌فاز، منابع تغذیه سوئیچینگ کلاس ۱ و برخی لوازم خانگی مدرن (که می‌توانند جریان‌های DC پالسی در حالت خطا ایجاد کنند) هستند، مناسب‌تر است. تیپ A می‌تواند جریان DC پالسی را که بر روی یک جریان DC صاف تا ۶ میلی‌آمپر سوار شده است، تشخیص دهد.
• تیپ F (Type F): این تیپ، قابلیت‌های تیپ A را پوشش می‌دهد و علاوه بر آن، برای تشخیص جریان‌های نشتی مرکب با فرکانس‌های مختلف (Composite residual currents) که ممکن است در خروجی درایوهای کنترل فرکانس تک‌فاز (مانند برخی ماشین‌های لباسشویی پیشرفته، پمپ‌های حرارتی و سیستم‌های تهویه مطبوع با سرعت متغیر) وجود داشته باشد، طراحی شده است. این تیپ همچنین به جریان‌های DC پالسی که بر روی یک جریان DC صاف تا ۱۰ میلی‌آمپر سوار شده‌اند، حساس است.

• تیپ B (Type B): این تیپ، جامع‌ترین و پیشرفته‌ترین نوع RCD از نظر قابلیت تشخیص شکل موج‌های مختلف است. علاوه بر تمامی قابلیت‌های تیپ F، قادر به تشخیص جریان‌های نشتی DC صاف (Smooth DC) نیز می‌باشد. استفاده از RCD تیپ B برای کاربردهایی که شامل اینورترهای سه‌فاز (مانند درایوهای موتورهای صنعتی)، تجهیزات پزشکی خاص (مانند دستگاه‌های MRI)، سیستم‌های شارژ خودروهای الکتریکی (EV chargers) و سیستم‌های تولید برق فتوولتائیک (PV systems) هستند، ضروری است، زیرا این تجهیزات می‌توانند در حالت خطا، جریان نشتی DC صاف تولید کنند که توسط تیپ‌های AC، A یا F قابل تشخیص نیست. تیپ B همچنین می‌تواند جریان‌های AC سینوسی تا فرکانس ۱ کیلوهرتز را تشخیص دهد.
• تیپ (Type S – Selective یا Time-delayed) S: این نوع RCD دارای یک تأخیر زمانی عمدی در عملکرد است. هدف اصلی از این تأخیر، ایجاد انتخاب‌پذیری (Selectivity یا Discrimination) در سیستم‌هایی است که چندین RCD به صورت سری (بالادست و پایین‌دست) نصب شده‌اند. RCD تیپ S معمولاً به عنوان کلید بالادستی (نزدیک‌تر به منبع) نصب می‌شود و به RCD پایین‌دستی (که معمولاً از تیپ G یا عمومی و بدون تأخیر یا با تأخیر کمتر است) فرصت می‌دهد تا در صورت بروز خطا در مدار تحت پوشش خود، ابتدا عمل کرده و مدار را قطع کند. این کار از قطع بی‌مورد کل سیستم توسط RCD بالادستی جلوگیری می‌کند. به دلیل این تأخیر زمانی، RCDهای تیپ S برای حفاظت مستقیم جان افراد در نقطه مصرف مناسب نیستند، زیرا ممکن است اجازه دهند جریان خطا برای مدت زمان طولانی‌تری از بدن عبور کند. این تیپ دارای حداقل ایمنی در برابر جریان‌های هجومی گذرا به میزان ۳۰۰۰ آمپر با شکل موج استاندارد ۸/۲۰ میکروثانیه است.
• تیپ G (Type G – General use with short time-delay): این RCDها نیز دارای یک تأخیر زمانی کوتاه (معمولاً حداقل ۱۰ میلی‌ثانیه) هستند، اما این تأخیر به مراتب کمتر از تیپ S است. این تأخیر کوتاه به منظور جلوگیری از قطعی‌های ناخواسته (Nuisance Tripping) ناشی از جریان‌های هجومی گذرا (مانند جریان راه‌اندازی برخی موتورها یا روشن شدن منابع تغذیه سوئیچینگ) طراحی شده است، در حالی که همچنان حفاظت مناسبی از جان افراد را فراهم می‌کنند. تیپ G دارای حداقل ایمنی در برابر جریان‌های هجومی گذرا به میزان ۲۰۰ آمپر با شکل موج استاندارد ۰.۵ میکروثانیه/۱۰۰ کیلوهرتز است.

تنوع فزاینده تیپ‌های RCD (از AC به B و انواع خاص مانند S و G) مستقیماً منعکس‌کننده چالش‌های ناشی از پیشرفت تکنولوژی در تجهیزات الکتریکی مصرفی و صنعتی است. بارهای غیرخطی و الکترونیک قدرت، شکل موج‌های جریان نشتی پیچیده‌تری ایجاد می‌کنند که RCDهای سنتی تیپ AC قادر به تشخیص مطمئن آن‌ها نیستند. این امر بر ضرورت آگاهی و آموزش مداوم متخصصان برق برای انتخاب صحیح تجهیزات حفاظتی تأکید دارد. به عبارت دیگر، با رایج شدن تجهیزات الکترونیکی مدرن مانند اینورترها، شارژرها و منابع تغذیه سوئیچینگ، که می‌توانند جریان‌های نشتی غیرسینوسی (DC پالسی، DC صاف، فرکانس بالا) تولید کنند ، نیاز به RCDهای پیشرفته‌تر (A, F, B) برای حفاظت مطمئن در مدارهای با این تجهیزات، بیش از پیش احساس می‌شود. این نشان می‌دهد که فناوری حفاظت باید همگام با فناوری بارها تکامل یابد.

جدول ۲: طبقه‌بندی کلیدهای محافظ جان (تیپ‌ها و کاربردها)

این جدول برای کاربران حرفه‌ای و طراحان سیستم‌های الکتریکی بسیار حیاتی است، زیرا انتخاب تیپ اشتباه RCD می‌تواند منجر به عدم عملکرد آن در شرایط خطای واقعی یا قطعی‌های ناخواسته شود. با گسترش تجهیزات الکترونیکی، این انتخاب اهمیت بیشتری یافته است و انتخاب نادرست می‌تواند ایمنی را به خطر بیندازد یا باعث عملکرد نامطلوب سیستم شود.

۵. انتخاب صحیح حساسیت کلید محافظ جان برای حفاظت بهینه

حساسیت کلید محافظ جان، که با جریان نامی عملکرد باقیمانده نشان داده می‌شود، به حداقل میزان جریان نشتی به زمین اشاره دارد که باعث عملکرد (قطع) کلید می‌شود. انتخاب حساسیت مناسب برای RCD، بسته به هدف حفاظتی (حفاظت از جان، حفاظت از تجهیزات، یا جلوگیری از آتش‌سوزی) و مشخصات مدار، از اهمیت بالایی برخوردار است.

1. حساسیت بالا (High Sensitivity):
   • ۱۰ میلی‌آمپر (10mA): این سطح از حساسیت برای مکان‌ها و کاربردهای با ریسک بسیار بالا و نیاز به حفاظت ویژه استفاده می‌شود. نمونه‌هایی از این کاربردها شامل برخی تجهیزات پزشکی خاص که با بدن بیمار در تماس مستقیم هستند، یا آزمایشگاه‌هایی با تجهیزات بسیار حساس می‌باشد.
   • ۳۰ میلی‌آمپر (30mA): این حساسیت به عنوان استاندارد طلایی برای حفاظت از جان انسان در برابر برق‌گرفتگی، چه از طریق تماس مستقیم با قسمت برق‌دار و چه از طریق تماس غیرمستقیم (لمس بدنه دستگاهی که به دلیل خطا برق‌دار شده)، شناخته می‌شود. تحقیقات فیزیولوژیکی نشان داده‌اند که جریان حدود ۳۰ میلی‌آمپر، حدی است که بدن انسان می‌تواند برای مدت زمان بسیار کوتاه (کمتر از چند ده میلی‌ثانیه) بدون بروز آسیب‌های جدی و دائمی مانند فیبریلاسیون بطنی قلب (که می‌تواند کشنده باشد) تحمل کند. به همین دلیل، مقررات ملی و بین‌المللی استفاده از RCD با حساسیت ۳۰ میلی‌آمپر را برای مدارهای پریز و مکان‌های مرطوب الزامی کرده‌اند.
2. حساسیت متوسط (Medium Sensitivity):
   • ۱۰۰ میلی‌آمپر (100mA): این سطح از حساسیت عمدتاً برای حفاظت در برابر خطر آتش‌سوزی ناشی از جریان‌های نشتی مداوم و همچنین به عنوان حفاظت تکمیلی برای تجهیزات در مکان‌هایی که ریسک برق‌گرفتگی مستقیم کمتر است، یا در مواردی که از RCDهای ۳۰ میلی‌آمپر به صورت محلی (پایین‌دستی) برای حفاظت جان استفاده شده و این RCD به عنوان حفاظت بالادستی با هدف انتخاب‌پذیری نصب می‌شود، کاربرد دارد.
3. حساسیت استاندارد/پایین (Standard/Low Sensitivity):
   • ۳۰۰ میلی‌آمپر (300mA): این RCDها عمدتاً برای حفاظت از تجهیزات و تأسیسات در برابر آتش‌سوزی ناشی از جریان‌های نشتی بزرگتر و همچنین به عنوان حفاظت اصلی در ورودی تأسیسات بزرگ صنعتی یا تجاری (با رعایت اصول انتخاب‌پذیری با RCDهای پایین‌دستی با حساسیت بیشتر) مورد استفاده قرار می‌گیرند.
   • ۵۰۰ میلی‌آمپر (500mA) و بالاتر: این RCDها با حساسیت کمتر، برای حفاظت تجهیزات خاص صنعتی و سیستم‌های توزیع برق بزرگ طراحی شده‌اند، جایی که جریان‌های نشتی عملکردی (جریان‌هایی که در حالت عادی کارکرد تجهیزات به زمین نشت می‌کنند) ممکن است به طور طبیعی بالاتر باشند و هدف اصلی، جلوگیری از آسیب به تجهیزات گران‌قیمت و پیشگیری از آتش‌سوزی‌های گسترده است.

لازم به ذکر است که بدن انسان به شدت به جریان الکتریکی حساس است. جریان‌های بالاتر از ۳۰ میلی‌آمپر می‌توانند باعث فلج تنفسی شوند. جریان‌های از حدود ۱۰ میلی‌آمپر به بالا می‌توانند منجر به انقباض غیرارادی عضلات (چسبیدن به منبع برق) شوند و حتی جریان‌های کمتر از ۱۰ میلی‌آمپر نیز می‌توانند احساس خفگی و ناراحتی شدید ایجاد کنند. این اطلاعات اهمیت انتخاب RCD با حساسیت ۳۰ میلی‌آمپر را برای حفاظت از جان بیش از پیش روشن می‌سازد.

طیف وسیع حساسیت‌های موجود برای RCDها نشان‌دهنده یک رویکرد لایه‌بندی شده و هدفمند به ایمنی الکتریکی است. اینطور نیست که “هرچه حساس‌تر، بهتر”. حساسیت باید متناسب با هدف حفاظتی (جان یا تجهیزات) و مشخصات مدار باشد. استفاده از RCD بسیار حساس در جایی که نیاز نیست (مثلاً در مدارهای صنعتی با نشتی طبیعی بالا)، می‌تواند منجر به مشکل قطعی ناخواسته و اختلال در عملکرد سیستم شود، در حالی که استفاده از RCD با حساسیت پایین در جایی که حفاظت جان مطرح است (مانند پریزهای خانگی)، می‌تواند فاجعه‌بار باشد. بنابراین، انتخاب حساسیت یک تصمیم مهندسی مهم است و نه یک انتخاب دلخواه و باید با در نظر گرفتن تمامی جوانب و الزامات استاندارد انجام شود.

جدول ۳: حساسیت‌های مختلف RCD و موارد استفاده آنها

۶. کاربردهای کلید محافظ جان

کلیدهای محافظ جان به دلیل نقش حیاتی‌شان در افزایش ایمنی، در طیف وسیعی از کاربردها، از محیط‌های مسکونی گرفته تا تأسیسات پیچیده صنعتی، مورد استفاده قرار می‌گیرند.

۶.۱. مصارف خانگی (مسکونی)

در محیط‌های خانگی، که افراد با سطوح مختلف آگاهی از خطرات برق در تماس با تجهیزات الکتریکی هستند، استفاده از RCDها اهمیت ویژه‌ای دارد:

• پریزها و سوکت‌ها: نصب RCD برای تمامی پریزهای برق، به ویژه آن‌هایی که در دسترس عموم قرار دارند یا برای تغذیه وسایل برقی قابل حمل (مانند جاروبرقی، سشوار، ابزارهای برقی کوچک) استفاده می‌شوند، برای جلوگیری از برق‌گرفتگی کاربران الزامی یا به شدت توصیه می‌شود.
• حمام، سرویس بهداشتی و مناطق مرطوب: به دلیل افزایش قابل توجه خطر برق‌گرفتگی در محیط‌های مرطوب (ناشی از کاهش مقاومت الکتریکی پوست بدن در اثر رطوبت)، استفاده از RCD با حساسیت بالا (معمولاً ۳۰ میلی‌آمپر) برای تمامی مدارهای الکتریکی این مناطق، شامل پریزها، روشنایی و سایر تجهیزات، طبق استانداردها و مقررات ملی ساختمان الزامی است.

• تابلو برق ورودی ساختمان (واحد مسکونی): نصب یک یا چند RCD در تابلو برق اصلی ورودی واحد مسکونی می‌تواند حفاظت کلی برای کل واحد یا بخش‌های مشخصی از آن (مانند مدارهای پریز یا مناطق مرطوب) را فراهم آورد.
• تجهیزات خانگی خاص: برای حفاظت از دستگاه‌هایی مانند ماشین لباسشویی، یخچال، فریزر، کامپیوترهای شخصی، تلویزیون‌ها و ابزارهای برقی خانگی که ممکن است دچار نقص داخلی و نشت جریان شوند، RCD می‌تواند یک لایه حفاظتی اضافی ایجاد کند.
• سیستم‌های آب گرم و بخاری‌های برقی: این تجهیزات نیز به دلیل تماس احتمالی با آب یا احتمال خرابی المنت‌های حرارتی، می‌توانند از حفاظت RCD بهره‌مند شوند.
• آشپزخانه: آشپزخانه‌ها نیز به دلیل وجود رطوبت، بخار آب و تعدد وسایل برقی (یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق برقی، مایکروویو و غیره)، از مکان‌های پرخطر محسوب می‌شوند و استفاده از RCD برای مدارهای پریز و برخی تجهیزات ثابت در آن‌ها قویاً توصیه می‌شود.

۶.۲. مصارف صنعتی و تجاری

در محیط‌های صنعتی و تجاری، علاوه بر حفاظت از جان کارکنان، حفاظت از تجهیزات گران‌قیمت و جلوگیری از توقف تولید ناشی از حوادث الکتریکی نیز از اهمیت بالایی برخوردار است:

• حفاظت از کارگران: جلوگیری از برق‌گرفتگی کارگرانی که با ماشین‌آلات، تابلوهای برق و تجهیزات الکتریکی مختلف در تماس هستند.
• جلوگیری از آتش‌سوزی: نشت جریان در تأسیسات و تجهیزات صنعتی، به ویژه در محیط‌هایی با گرد و غبار قابل اشتعال یا مواد شیمیایی، می‌تواند منجر به آتش‌سوزی‌های فاجعه‌بار شود. RCDها با قطع به موقع این جریان‌ها، نقش مهمی در پیشگیری از حریق ایفا می‌کنند.
• حفاظت از مدارهای تغذیه کننده تجهیزات حساس: تجهیزات کنترلی، سیستم‌های اتوماسیون و سرورهای کامپیوتری می‌توانند به جریان‌های نشتی حساس باشند و RCDها به حفاظت آن‌ها کمک می‌کنند.
• کارگاه‌ها و سایت‌های ساختمانی: در این محیط‌ها، به دلیل شرایط سخت کاری، احتمال آسیب‌دیدگی کابل‌ها، تجهیزات و ابزارهای برقی بالاست. استفاده از RCDهای قابل حمل یا نصب شده در تابلوهای موقت، برای حفاظت از کارگران ضروری است.
• سیستم‌های سه‌فاز: در واحدهای صنعتی یا کاربری‌های تجاری که از سیستم برق سه‌فاز استفاده می‌کنند، از کلیدهای محافظ جان چهار پل (سه فاز + نول) یا در برخی موارد سه پل (بدون نول) استفاده می‌گردد.

۶.۳. الزامات قانونی و استانداردها

استفاده از کلیدهای محافظ جان در بسیاری از کشورها، از جمله ایران، تحت پوشش قوانین و استانداردهای ملی و بین‌المللی قرار دارد:

۶.۳.۱. مبحث ۱۳ مقررات ملی ساختمان ایران

این مقررات، به عنوان یکی از مراجع اصلی در طراحی و اجرای تأسیسات الکتریکی ساختمان‌ها در ایران، استفاده از کلید حفاظتی جریان باقیمانده (RCD) را برای افزایش ایمنی در برابر نشت جریان در تمامی ساختمان‌ها (مسکونی، تجاری، عمومی و غیره) لازم و ضروری می‌داند.

• کاربرد عمومی (بند ۱-۶-۲-۶-۱۳): RCD برای قطع مدار تغذیه در صورت تماس یکی از هادی‌های برق‌دار مدار با بدنه‌های هادی لوازم و تجهیزات برقی، هادی‌های بیگانه که در تماس با زمین می‌باشند، یا هرگونه نشت جریان از مدار به زمین استفاده می‌شود.
• حفاظت از جان (تماس غیرمستقیم) (بند ۲-۶-۲-۶-۱۳): از انواع RCDها به شرطی که جریان باقیمانده عامل آنها (حساسیت) بیشتر از ۳۰ میلی‌آمپر نباشد، می‌توان به عنوان وسیله حفاظتی در برابر برق‌گرفتگی در صورت تماس غیرمستقیم استفاده نمود.
• حفاظت اضافی (تماس مستقیم) (بند ۳-۶-۲-۶-۱۳): از RCDهای با حساسیت حداکثر ۳۰ میلی‌آمپر می‌توان در شرایط عادی برای حفاظت در برابر برق‌گرفتگی در تماس مستقیم (تماس مستقیم بدن با یک هادی برق‌دار) فقط به عنوان یک حفاظت اضافی استفاده نمود. این بدان معناست که RCD جایگزین اقدامات حفاظتی اولیه مانند عایق‌بندی مناسب، استفاده از پوشش‌ها و موانع و رعایت فواصل ایمنی نمی‌شود. همچنین، در برخی موارد مانند تماس همزمان با دو هادی فاز یا یک هادی فاز و هادی خنثی، این کلیدها ممکن است کارآیی نداشته باشند.
• سیستم‌های توزیع و هادی حفاظتی (بند ۴-۶-۲-۶-۱۳): استفاده از RCD در سیستم‌های نیروی TT، TN-S، TN-C-S و IT مجاز است. نکته بسیار مهم این است که استفاده از این وسایل بدون هادی حفاظتی (PE) به طور کلی ممنوع است. در سیستم TN-C (که در آن هادی نول و حفاظتی مشترک هستند PEN)، استفاده از RCD فقط با اضافه کردن هادی حفاظتی مجزا به قسمتی از مدار که تحت پوشش RCD می‌باشد و تبدیل آن قسمت از مدار به سیستم TN-S ممکن خواهد بود.
• عدم جایگزینی با حفاظت اضافه جریان (بند ۵-۶-۲-۶-۱۳): استفاده از RCDها، نصب وسایل حفاظتی در برابر جریان‌های اضافه بار و اتصال کوتاه (مانند کلید خودکار مینیاتوری-MCB یا فیوز) را منتفی نمی‌نماید. این دو نوع حفاظت مکمل یکدیگرند.
• ترتیب نصب (بند ۶-۶-۲-۶-۱۳): کلید یا وسیله حفاظتی جریان باقیمانده باید آخرین وسیله‌ای باشد که در طرف مصرف مدار، یعنی بعد از کلید جداکننده، فیوز و کلید خودکار مینیاتوری (هرکدام که وجود داشته باشند)، نصب می‌شود.
• الزامات خاص برای مناطق مرطوب: مبحث ۱۳ همچنین الزامات خاصی برای استفاده از RCD با حساسیت ۳۰ میلی‌آمپر در مدارهای تغذیه‌کننده تجهیزات در مناطق مرطوب مانند حمام‌ها، سرویس‌های بهداشتی، استخرها و سوناها مشخص کرده است.

۶.۳.۲. استانداردهای بین‌المللی IEC

سازمان بین‌المللی الکتروتکنیک (IEC) استانداردهای جامعی را برای طراحی، تولید، تست و کاربرد RCDها تدوین کرده است. از جمله مهم‌ترین این استانداردها می‌توان به موارد زیر اشاره کرد:

• IEC 61008: این استاندارد به مشخصات فنی و عملکردی کلیدهای محافظ جان بدون حفاظت اضافه جریان داخلی (RCCB) برای مصارف خانگی و مشابه می‌پردازد.
• IEC 61009: این استاندارد مربوط به کلیدهای محافظ جان با حفاظت اضافه جریان داخلی (RCBO) برای مصارف خانگی و مشابه است.
• IEC 60364 (سری استانداردها برای تأسیسات الکتریکی ساختمان‌ها): این سری استانداردها، که مبنای بسیاری از مقررات ملی از جمله بخش‌هایی از مبحث ۱۳ ایران نیز قرار گرفته‌اند، الزامات مربوط به انتخاب و نصب RCDها را در شرایط مختلف مشخص می‌کنند.
• IEC 62423: این استاندارد به الزامات تکمیلی برای RCDهای تیپ F و تیپ B که قادر به تشخیص جریان‌های نشتی DC هستند، می‌پردازد.

تأکید شدید مقررات و استانداردها بر استفاده از RCD در مکان‌های خاص (مانند مناطق مرطوب) و برای کاربردهای عمومی (مانند پریزها) نشان‌دهنده این است که این تجهیزات دیگر یک گزینه لوکس ایمنی نیستند، بلکه یک ضرورت اساسی در طراحی سیستم‌های الکتریکی مدرن محسوب می‌شوند. این تغییر نگرش، نتیجه درک بهتر از خطرات برق‌گرفتگی و اثربخشی RCDها در کاهش این خطرات است. به عبارت دیگر، مراجع نظارتی و استانداردگذار، RCD را به عنوان یک جزء حیاتی ایمنی به رسمیت شناخته‌اند، نه یک وسیله اختیاری.

جدول ۴: خلاصه‌ای از الزامات کلیدی مبحث ۱۳ مقررات ملی ساختمان برای RCDها

این جدول به کاربران ایرانی کمک می‌کند تا با الزامات قانونی ملی در مورد نصب و استفاده از RCDها آشنا شوند و از انطباق تأسیسات خود با مقررات اطمینان حاصل کنند. این امر برای مهندسان، برق‌کاران و حتی مالکان ساختمان‌ها مفید است و به اطمینان از ایمنی و انطباق با قانون کمک می‌کند.

۷. مزایا و معایب کلیدهای محافظ جان

کلیدهای محافظ جان، با وجود نقش بسیار مهمی که در افزایش ایمنی الکتریکی ایفا می‌کنند، دارای مزایا و معایب خاص خود هستند که باید در هنگام انتخاب و استفاده از آنها مد نظر قرار گیرند.

۷.۱. مزایای کلیدهای محافظ جان

• حفاظت از جان افراد در برابر برق‌گرفتگی: این بدون شک مهم‌ترین و برجسته‌ترین مزیت RCD است. با تشخیص و قطع بسیار سریع جریان‌های نشتی کوچکی که از بدن انسان عبور می‌کنند (حتی در حد چند ده میلی‌آمپر)، از بروز آسیب‌های جدی مانند فیبریلاسیون بطنی قلب، فلج تنفسی و مرگ جلوگیری می‌کند.
• حفاظت از تجهیزات: RCDها می‌توانند از تجهیزات الکتریکی در برابر آسیب‌های ناشی از اتصال بدنه (زمانی که بدنه فلزی دستگاه به طور ناخواسته برق‌دار می‌شود) و اتصال ناقص به سیستم زمین محافظت کنند.
• کاهش هدر رفتن انرژی الکتریکی و صرفه‌جویی اقتصادی: با تشخیص و امکان رفع نشتی‌های جریان پنهان در سیستم، RCDها می‌توانند به کاهش مصرف بی‌رویه انرژی الکتریکی و در نتیجه صرفه‌جویی در هزینه‌های برق کمک کنند.
• نصب نسبتاً سریع و آسان: در مقایسه با برخی سیستم‌های حفاظتی پیچیده، نصب RCDها (به ویژه در تابلوهای برق استاندارد) نسبتاً ساده است، هرچند نیاز به دقت و رعایت اصول فنی دارد.
• دارای شاسی تست دوره‌ای عملکرد: اکثر RCDها مجهز به یک دکمه تست هستند که به کاربر اجازه می‌دهد به طور منظم از صحت عملکرد کلید اطمینان حاصل کند.
• قطع اتوماتیک و سریع مدار: در صورت عبور جریان نشتی بیشتر از میزان حساسیت از پیش تعیین‌شده، RCD به طور خودکار و در کسری از ثانیه مدار را قطع می‌کند.
• حفاظت در برابر برخی نوسانات برق (به طور غیرمستقیم): هرچند وظیفه اصلی RCD حفاظت در برابر نشت جریان است، اما در برخی موارد، نوسانات شدید ولتاژ می‌تواند منجر به خرابی عایق و ایجاد نشت جریان شود که در این صورت RCD عمل خواهد کرد. با این حال، RCD جایگزین تجهیزات مخصوص حفاظت در برابر نوسانات ولتاژ (مانند استابلایزر یا سرج ارستر) نیست.
• جلوگیری از آتش‌سوزی‌های ناشی از نشت جریان: جریان‌های نشتی الکتریکی، حتی اگر به اندازه‌ای نباشند که باعث برق‌گرفتگی فوری شوند، در صورت تداوم می‌توانند باعث گرم شدن بیش از حد مواد قابل اشتعال مجاور سیم‌ها یا تجهیزات معیوب شده و منجر به بروز آتش‌سوزی شوند. RCD با قطع این جریان‌ها، خطر آتش‌سوزی را به طور قابل توجهی کاهش می‌دهد.

۷.۲. معایب کلیدهای محافظ جان

• عدم حفاظت در برابر اضافه بار و اتصال کوتاه (برای RCCBها): همانطور که پیشتر ذکر شد، RCCBها به تنهایی قادر به محافظت مدار در برابر جریان‌های بسیار زیاد ناشی از اضافه بار یا اتصال کوتاه نیستند و باید حتماً با یک کلید مینیاتوری (MCB) یا فیوز مناسب به صورت سری پشتیبانی شوند. این یک محدودیت مهم است که باید همواره در نظر گرفته شود.
• احتمال عملکرد نادرست یا قطعی ناخواسته (Nuisance Tripping): این یکی از چالش‌های رایج در استفاده از RCDها است. در صورتی که در مدار، جریان‌های نشتی جزئی و تجمعی از چندین دستگاه وجود داشته باشد (به ویژه تجهیزات الکترونیکی)، یا در محیط رطوبت بالا باشد، یا نصب به درستی انجام نشده باشد، یا تیپ و حساسیت RCD متناسب با بار انتخاب نشده باشد، ممکن است RCD به طور مکرر و بدون وجود خطای واقعی خطرناک، مدار را قطع کند که می‌تواند آزاردهنده باشد.
• افزایش هزینه اولیه: RCDها، به ویژه تیپ‌های پیشرفته‌تر (مانند تیپ B) یا RCBOها، معمولاً گران‌تر از فیوزهای سنتی یا حتی MCBهای ساده هستند. این هزینه اولیه ممکن است در برخی پروژه‌ها به عنوان یک عامل بازدارنده تلقی شود، هرچند با در نظر گرفتن مزایای ایمنی بلندمدت، این هزینه قابل توجیه است.
• محدودیت‌های فنی در برخی کاربردها: همانطور که در بخش تیپ‌ها ذکر شد، هر تیپ RCD برای شرایط خاصی طراحی شده است و استفاده از تیپ نامناسب می‌تواند منجر به عدم عملکرد یا عملکرد نادرست شود. همچنین، در برخی سیستم‌های بسیار بزرگ یا با شرایط خاص، ممکن است محدودیت‌هایی در استفاده از RCDهای استاندارد وجود داشته باشد.
• عدم حفاظت در برخی سناریوهای خاص برق‌گرفتگی: یک محدودیت ذاتی مهم RCDها این است که اگر فردی به طور همزمان هر دو هادی فعال، یعنی سیم فاز و سیم نول را لمس کند (و هیچ مسیر نشتی به زمین از طریق بدن فرد یا جای دیگر وجود نداشته باشد)، RCD این وضعیت را به عنوان یک بار عادی تلقی کرده و عمل نخواهد کرد. زیرا در این حالت، جریان ورودی از فاز و جریان خروجی از نول همچنان با هم برابر خواهند بود و هیچ جریان تفاضلی به زمین وجود ندارد. همچنین در صورت تماس همزمان با دو فاز مختلف در یک سیستم سه‌فاز، RCD ممکن است عمل نکند.
• زمان تأخیر در قطع و رنج جریان حساسیت غیرقابل تغییر (برای مدل‌های استاندارد): در اکثر RCDهای رایج، میزان حساسیت و زمان تأخیر در عملکرد، مقادیر ثابتی هستند و توسط کاربر قابل تنظیم نمی‌باشند. برای کاربردهایی که نیاز به تنظیم این پارامترها وجود دارد، باید از رله‌های نشتی جریان (Earth Leakage Relays) به همراه ترانسفورماتور جریان خارجی (CBCT) استفاده کرد.

“قطعی ناخواسته” (Nuisance Tripping) که اغلب به عنوان یک عیب RCD مطرح می‌شود، در بسیاری از موارد نشانه‌ای از وجود مشکل در تأسیسات الکتریکی (مانند عایق‌بندی ضعیف، رطوبت، یا تجهیزات معیوب) است و نه لزوماً نقص خود RCD. بنابراین، این “عیب” می‌تواند به عنوان یک ابزار تشخیصی زودهنگام برای شناسایی و رفع مشکلات پنهان در سیستم عمل کند و در نهایت به افزایش ایمنی کمک نماید. به عبارت دیگر، اگر RCD به دلیل این عوامل قطع می‌کند، در واقع به وظیفه خود عمل کرده است و کاربر را مجبور به بررسی و رفع مشکل اساسی در تأسیسات می‌کند که در غیر این صورت ممکن بود پنهان بماند و منجر به خطر شود.

کلید محافظ جان دو پل 63 آمپر لگراند 403184 سفارش آنلاین 3,415,500 تومان

محدودیت RCD در عدم حفاظت در برابر تماس همزمان فاز و نول (بدون نشت به زمین) یک نکته آموزشی بسیار مهم است. این موضوع تأکید می‌کند که RCD یک راه‌حل جادویی برای تمام خطرات برق‌گرفتگی نیست و همچنان رعایت اصول ایمنی اولیه (مانند عدم تماس با قسمت‌های برق‌دار، استفاده از عایق‌بندی مناسب و آموزش افراد) ضروری است. RCD یک لایه حفاظتی اضافی و بسیار مهم است، اما نه تنها لایه حفاظتی. عملکرد RCD مبتنی بر تشخیص نشت جریان به زمین است و در تماس فاز-نول، جریان از مسیر عادی خود عبور می‌کند و نشتی به زمین وجود ندارد. بنابراین، نباید به RCD به عنوان تنها وسیله حفاظتی اتکا کرد.

۸. نکات جالب و اطلاعات تکمیلی درباره کلیدهای محافظ جان

علاوه بر اصول عملکرد، انواع و کاربردهای کلیدهای محافظ جان، نکات و اطلاعات تکمیلی دیگری نیز وجود دارد که دانستن آنها به درک عمیق‌تر و استفاده صحیح‌تر از این تجهیزات ایمنی کمک می‌کند.

۸.۱. نقش حیاتی سیستم ارتینگ (اتصال به زمین) برای عملکرد صحیح RCD

یکی از مهم‌ترین عواملی که بر عملکرد صحیح و مؤثر کلید محافظ جان (RCD) تأثیر می‌گذارد، وجود یک سیستم ارتینگ (اتصال به زمین) مناسب و قابل اطمینان در تأسیسات الکتریکی است.

RCD با تشخیص اختلاف بین جریان ورودی (فاز) و جریان خروجی (نول) عمل می‌کند. این اختلاف جریان معمولاً زمانی ایجاد می‌شود که بخشی از جریان از مسیر اصلی خود منحرف شده و به زمین نشت پیدا کند. برای اینکه این نشت جریان به طور مؤثر اتفاق بیفتد و توسط RCD قابل تشخیص باشد، باید یک مسیر با امپدانس کم برای عبور این جریان به سمت جرم کلی زمین وجود داشته باشد. این مسیر معمولاً از طریق هادی حفاظتی (Protective Earth – PE یا سیم ارت) که به بدنه فلزی تجهیزات و سپس به الکترود زمین متصل است، فراهم می‌شود.

چرا ارتینگ برای RCD مهم است؟

• حفاظت در برابر تماس غیرمستقیم: در سناریوی تماس غیرمستقیم، فرض کنید عایق یک دستگاه الکتریکی (مانند ماشین لباسشویی) آسیب دیده و سیم فاز با بدنه فلزی آن تماس پیدا کرده است. اگر بدنه دستگاه به درستی به سیستم ارتینگ متصل باشد، یک جریان نشتی قابل توجه از بدنه دستگاه از طریق سیم ارت به زمین جاری می‌شود. این جریان نشتی باعث ایجاد عدم تعادل در جریان فاز و نول شده و RCD به سرعت عمل کرده و مدار را قطع می‌کند، حتی قبل از اینکه فردی بدنه برق‌دار شده دستگاه را لمس کند.
• عملکرد RCD در صورت عدم وجود ارتینگ: حال اگر در سناریوی فوق، سیستم ارتینگ وجود نداشته باشد یا سیم ارت به بدنه دستگاه متصل نباشد، بدنه دستگاه برق‌دار باقی می‌ماند، اما چون مسیر مستقیمی به زمین وجود ندارد، جریان نشتی قابل توجهی (و در نتیجه عدم تعادل جریان برای RCD) ایجاد نمی‌شود. در این حالت، RCD عمل نخواهد کرد تا زمانی که یک فرد بدنه برق‌دار دستگاه را لمس کند. در این لحظه، بدن فرد به عنوان یک مسیر برای عبور جریان نشتی به زمین عمل کرده و RCD (اگر حساسیت مناسب داشته باشد و سالم باشد) مدار را قطع خواهد کرد. اما این بدان معناست که فرد برای لحظاتی دچار برق‌گرفتگی شده است، که هدف اصلی از حفاظت پیشگیرانه را نقض می‌کند.

مبحث ۱۳ مقررات ملی ساختمان ایران نیز بر لزوم وجود هادی حفاظتی (PE) برای استفاده از RCDها تأکید فراوان دارد و استفاده از آنها را در سیستم‌های TN-C (که در آن هادی نول و حفاظتی به صورت یک هادی مشترک PEN هستند و فاقد هادی حفاظتی مجزا می‌باشند) به طور کلی ممنوع می‌کند، مگر اینکه آن قسمت از سیستم که قرار است توسط RCD محافظت شود، به سیستم TN-S (با هادی حفاظتی PE مجزا) تبدیل گردد.

کلید محافظ جان چهار پل 25 آمپر لگراند 403190 سفارش آنلاین 3,415,500 تومان

RCD و سیستم ارتینگ در واقع یک “تیم” حفاظتی هستند که با هم کار می‌کنند. RCD “تشخیص‌دهنده” خطای نشت جریان است و سیستم ارتینگ “مسیر امن و کم‌مقاومت” را برای عبور جریان خطا به زمین فراهم می‌کند تا RCD بتواند آن را به سرعت و قبل از وقوع حادثه برای انسان، حس کرده و مدار را قطع نماید. بدون یک سیستم ارتینگ مناسب و کارآمد، توانایی RCD برای محافظت مؤثر در برابر خطرات تماس غیرمستقیم به شدت کاهش می‌یابد. این هم‌افزایی و وابستگی متقابل برای دستیابی به سطح ایمنی مطلوب بسیار مهم و حیاتی است.

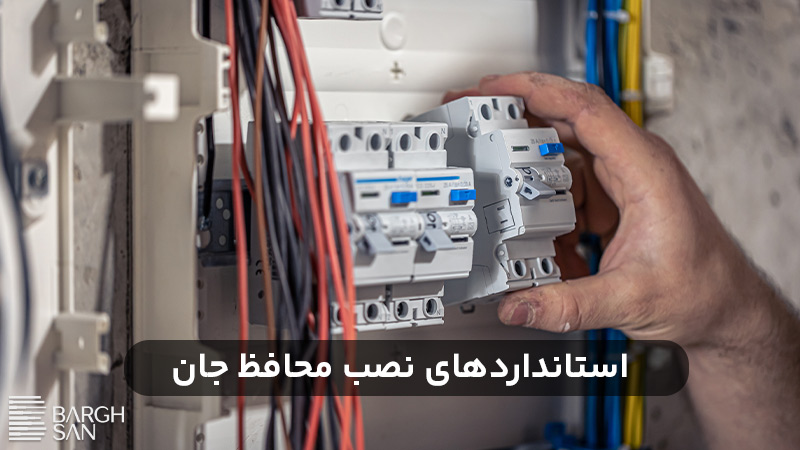

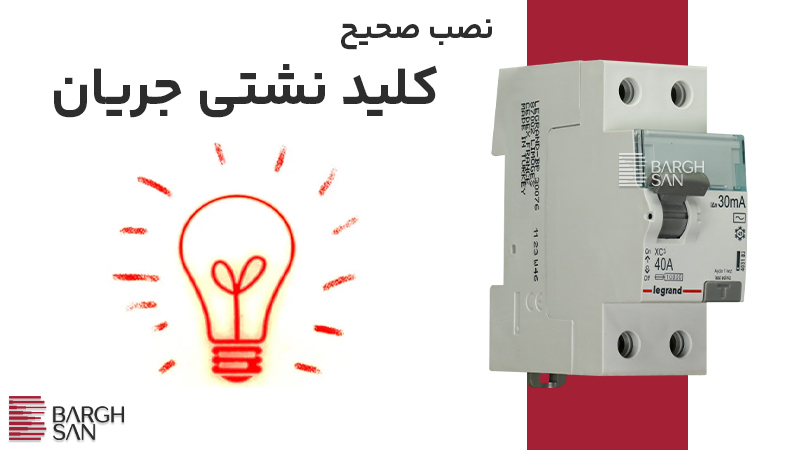

۸.۲. نکات کلیدی نصب صحیح کلیدهای محافظ جان

نصب صحیح کلید محافظ جان برای اطمینان از عملکرد دقیق و قابل اعتماد آن از اهمیت بالایی برخوردار است. اشتباهات در نصب می‌تواند منجر به عدم عملکرد RCD در زمان نیاز، یا قطعی‌های کاذب و بی‌مورد شود. برخی از ملاحظات کلیدی در نصب RCDها عبارتند از:

1. محل نصب: RCDها معمولاً در ابتدای خط هر فیدر (مدار تغذیه‌کننده) یا در تابلو توزیع اصلی یا فرعی نصب می‌شوند تا مدارهای پایین‌دستی خود را پوشش دهند. طبق مبحث ۱۳ مقررات ملی ساختمان، RCD باید آخرین وسیله حفاظتی در سمت مصرف مدار باشد، یعنی بعد از کلید جداکننده اصلی و همچنین بعد از فیوز یا کلید مینیاتوری (MCB) که حفاظت اضافه جریان آن مدار را بر عهده دارد، نصب شود.
2. اتصال صحیح سیم‌ها:
   • مدل دو پل (تکفاز): در این مدل، سیم فاز و سیم نول به ترمینال‌های ورودی مشخص شده روی کلید (معمولاً با علامت L یا شماره‌های فرد برای فاز و N یا شماره فرد دیگر برای نول) متصل می‌شوند و سپس از ترمینال‌های خروجی مربوطه (معمولاً با شماره‌های زوج) به سمت بار هدایت می‌شوند. اتصال صحیح و مجزای سیم نول بسیار حیاتی است. سیم نول ورودی باید به ترمینال N ورودی و نول خروجی از ترمینال N خروجی گرفته شود. هرگونه اتصال نول بار به نول ورودی RCD یا به نول مدارهای دیگر قبل از RCD، باعث عملکرد نادرست یا قطعی کاذب می‌شود.
   • مدل چهار پل (سه‌فاز): در این مدل، سه سیم فاز ورودی (L1, L2, L3) و سیم نول ورودی (N) به ترمینال‌های مربوطه در بالای کلید متصل شده و از ترمینال‌های خروجی پایین کلید به سمت بار سه‌فاز یا مدارهای تکفاز منشعب از آن هدایت می‌شوند.
3. عدم عبور هادی حفاظتی (PE یا ارت) از داخل RCD: این یک نکته بسیار مهم است. سیم ارت (PE) هرگز نباید از داخل هسته ترانسفورماتوری (CBCT) کلید محافظ جان عبور کند. سیم ارت باید به طور جداگانه به شینه ارت تابلو و بدنه تجهیزات متصل شود. عبور سیم ارت از داخل RCD باعث می‌شود که جریان نشتی به زمین توسط خود RCD به عنوان بخشی از جریان برگشتی تلقی شده و در نتیجه RCD قادر به تشخیص عدم تعادل و قطع مدار نباشد.
4. درجه حفاظت (IP): درجه حفاظت بدنه کلید (IP Rating) باید متناسب با محیط نصب انتخاب شود. به عنوان مثال، برای نصب در تابلوهای داخلی معمولی، IP40 (محافظت در برابر ورود اجسام خارجی با قطر بیشتر از ۱ میلی‌متر و عدم حفاظت در برابر آب) ممکن است کافی باشد. اما برای نصب در محیط‌های مرطوب یا پر گرد و غبار، باید از RCD با درجه حفاظت بالاتر (مانند IP54, IP65 یا حتی IP67 برای غوطه‌وری موقت در آب) استفاده کرد. برای اطلاعات بیشتر در این باره به مقاله همه چیز در مورد کلید پریزهای پلکسو یا ضدآب (IP دار) مراجعه فرمایید.
5. رعایت دستورالعمل سازنده و نصب توسط فرد متخصص: نصب RCD باید حتماً توسط یک تکنسین برق ماهر و با تجربه و با رعایت دقیق دستورالعمل‌های ارائه شده توسط شرکت سازنده کلید انجام شود.

دقت در نصب RCD، به ویژه اتصال صحیح سیم نول (عدم اشتراک‌گذاری نول خروجی RCD با نول ورودی یا نول مدارهای دیگر قبل از آن) و عدم عبور سیم ارت از داخل آن، برای عملکرد صحیح و جلوگیری از قطعی‌های کاذب یا عدم عملکرد در زمان نیاز، حیاتی است. اشتباهات کوچک در نصب می‌تواند پیامدهای ایمنی بزرگی داشته باشد. این نشان می‌دهد که RCD یک قطعه “Plug and Play” ساده نیست و نصب آن نیاز به دانش فنی و دقت کافی دارد.

۸.۳. تست دوره‌ای و نگهداری کلیدهای محافظ جان

کلیدهای محافظ جان، مانند هر وسیله حفاظتی دیگری، برای اطمینان از عملکرد صحیح و قابل اعتماد در طول زمان، نیاز به بازرسی و تست دوره‌ای دارند. این کار به شناسایی هرگونه نقص یا خرابی احتمالی در کلید کمک کرده و تضمین می‌کند که در لحظه بروز خطای واقعی، RCD به درستی عمل خواهد کرد.

• دکمه تست (Test Button): اکثر قریب به اتفاق کلیدهای محافظ جان (اعم از RCCB و RCBO) مجهز به یک دکمه کوچک بر روی بدنه خود هستند که با علامت “T” یا “Test” مشخص شده است.
• روش تست با دکمه تست: این ساده‌ترین و رایج‌ترین روش تست RCD است که توسط خود کاربر نیز قابل انجام می‌باشد. برای انجام تست:
  1. مطمئن شوید که مدار تحت پوشش RCD برق‌دار است و RCD در حالت وصل (ON) قرار دارد.
  2. دکمه تست را فشار دهید. با فشردن این دکمه، یک مقاومت داخلی در RCD، یک جریان نشتی کوچک و کنترل‌شده را بین فاز خروجی و نول ورودی (یا مسیر مشابهی که باعث عدم تعادل شود) شبیه‌سازی می‌کند.
  3. اگر RCD سالم باشد و به درستی عمل کند، باید فوراً (در کسری از ثانیه) مدار را قطع کرده و کلید آن در وضعیت قطع (OFF) قرار گیرد.
• تناوب تست: توصیه می‌شود این تست به طور منظم انجام شود. تناوب تست می‌تواند بسته به توصیه شرکت سازنده RCD، مقررات ملی یا محلی و اهمیت مدار تحت پوشش متفاوت باشد. به طور معمول، تست ماهانه یا هر سه ماه یکبار توصیه می‌شود. این کار به ویژه برای RCDهایی که در محیط‌های مرطوب یا با گرد و غبار زیاد نصب شده‌اند، اهمیت بیشتری دارد.
• روش تست با لامپ (برای افراد متخصص و با رعایت کامل اصول ایمنی): این روش یک تست عملی‌تر است اما نیاز به دقت و آگاهی فنی دارد. یک لامپ رشته‌ای با توان مناسب (مثلاً یک لامپ ۸ تا ۱۵ وات برای RCD با حساسیت ۳۰ میلی‌آمپر، یا یک لامپ ۶۰ تا ۱۰۰ وات برای RCD با حساسیت ۳۰۰ میلی‌آمپر) انتخاب می‌شود. سپس، در حالی که RCD در مدار برق‌دار و در حالت وصل است، یک سر لامپ به یکی از فازهای خروجی از RCD و سر دیگر آن به سیم نول ورودی به RCD (یا به سیم ارت، در صورتی که هدف تست مسیر ارت نیز باشد و با احتیاط کامل) متصل می‌شود. با این کار، جریانی از طریق لامپ از مسیر عادی خود (نول خروجی RCD) عبور نکرده و یک عدم تعادل ایجاد می‌کند. اگر RCD سالم باشد، باید با روشن شدن لامپ (عبور جریان نشتی شبیه‌سازی شده)، مدار را قطع کند. این تست باید با احتیاط فراوان و توسط افراد متخصص انجام شود.
• اقدام در صورت عدم عملکرد در تست: اگر RCD در حین تست با دکمه تست (یا تست با لامپ) عمل نکرد و مدار را قطع ننمود، این نشانه‌ای از خرابی یا نقص در کلید است. در این حالت، RCD دیگر قابل اعتماد نبوده و باید فوراً توسط یک برق‌کار متخصص بررسی و در صورت لزوم با یک کلید سالم تعویض شود. ادامه استفاده از RCD معیوب می‌تواند منجر به عدم حفاظت در شرایط خطای واقعی و بروز حوادث ناگوار شود.

کلید محافظ جان چهار پل 40 آمپر لگراند 403191 سفارش آنلاین 3,564,000 تومان

وجود دکمه تست و توصیه به انجام تست‌های منظم، نشان‌دهنده این واقعیت است که RCDها، مانند هر وسیله مکانیکی یا الکترونیکی دیگری، ممکن است در طول زمان دچار فرسودگی، نقص یا خرابی شوند. عملکرد صحیح آنها ممکن است تحت تأثیر عواملی مانند گرد و غبار، رطوبت، نوسانات ولتاژ، یا استهلاک قطعات داخلی قرار گیرد. ایمنی ارائه شده توسط RCD تنها زمانی قابل اتکاست که از سلامت و عملکرد صحیح آن در لحظه نیاز اطمینان داشته باشیم. این مسئولیت، حداقل در سطح انجام تست با دکمه، تا حدی بر عهده کاربر نهایی یا مسئول نگهداری تأسیسات است. بنابراین، تست منظم یک بخش جدایی‌ناپذیر و ضروری از سیستم ایمنی مبتنی بر RCD محسوب می‌شود.

۸.۴. علل و راه‌حل‌های قطعی ناخواسته (Nuisance Tripping) کلیدهای محافظ جان

یکی از مسائلی که گاهی در استفاده از کلیدهای محافظ جان، به ویژه انواع با حساسیت بالا (مانند ۳۰ میلی‌آمپر)، پیش می‌آید، پدیده “قطعی ناخواسته” یا “عملکرد بی‌مورد” (Nuisance Tripping) است. این حالت زمانی رخ می‌دهد که RCD بدون وجود یک خطای نشت جریان واقعی که برای جان انسان یا تجهیزات خطرناک باشد، مدار را قطع می‌کند و باعث ایجاد وقفه در برق‌رسانی و نارضایتی کاربر می‌شود. درک علل این پدیده و راه‌حل‌های آن برای استفاده بهینه از RCDها ضروری است.

۸.۴.۱. علل احتمالی قطعی ناخواسته

• جریان‌های نشتی تجمعی (Cumulative Leakage Currents): در مدارهایی که تعداد زیادی تجهیزات الکتریکی و به خصوص الکترونیکی (مانند کامپیوترها، پرینترها، منابع تغذیه سوئیچینگ، تلویزیون‌ها، فیلترهای EMI/RFI) به طور همزمان به آنها متصل هستند، هر یک از این تجهیزات ممکن است در حالت عادی کارکرد خود، مقدار بسیار کمی جریان نشتی به زمین داشته باشند (که به آن جریان نشتی عملکردی یا Standing Leakage Current گفته می‌شود). اگرچه جریان نشتی هر دستگاه به تنهایی ممکن است بسیار کمتر از آستانه حساسیت RCD باشد، اما مجموع این جریان‌های نشتی کوچک می‌تواند از حد حساسیت RCD (مثلاً ۳۰ میلی‌آمپر) فراتر رفته و باعث قطع بی‌مورد آن شود، حتی اگر هیچ یک از تجهیزات به تنهایی معیوب نباشد. به عنوان یک قاعده سرانگشتی، توصیه می‌شود که مجموع جریان نشتی دائم در یک مدار از حدود یک سوم (یا ۳۰٪) جریان نامی عملکرد RCD تجاوز نکند تا از قطعی ناخواسته جلوگیری شود.
• عایق‌بندی ضعیف یا آسیب‌دیده سیم‌ها و تجهیزات: فرسودگی عایق سیم‌ها در طول زمان، آسیب‌دیدگی فیزیکی عایق (مثلاً در اثر جویده شدن توسط حیوانات، برخورد اشیاء تیز، یا نصب نادرست)، یا خرابی عایق‌بندی داخلی تجهیزات الکتریکی می‌تواند منجر به نشت جریان و قطع RCD شود.
• نصب نادرست RCD یا سیم‌کشی اشتباه در مدار: اشتباهاتی مانند اتصال مشترک سیم نول چند مدار مختلف پس از RCDهای جداگانه، یا اتصال سیم نول بار به شینه نول ورودی به RCD (به جای شینه نول خروجی)، می‌تواند باعث ایجاد عدم تعادل کاذب و عملکرد بی‌مورد RCD شود.
• انتخاب تیپ یا حساسیت نامناسب RCD:
  • استفاده از RCD تیپ AC برای مدارهایی که شامل بارهایی با قطعات الکترونیکی هستند و می‌توانند جریان نشتی DC پالسی یا فرکانس بالا تولید کنند (که تیپ AC قادر به تشخیص صحیح آنها نیست و ممکن است به اشتباه عمل کند یا اصلاً عمل نکند).
  • استفاده از RCD با حساسیت بسیار بالا (مثلاً ۱۰ یا ۳۰ میلی‌آمپر) در مدارهایی که به طور طبیعی دارای جریان نشتی عملکردی نسبتاً بالایی هستند (مانند مدارهای طولانی، یا مدارهای با تعداد زیادی تجهیزات الکترونیکی)، می‌تواند منجر به قطعی‌های مکرر شود.
• جریان‌های هجومی گذرا (Transient Inrush Currents) یا نویزهای الکتریکی: هنگام روشن شدن برخی تجهیزات با خاصیت سلفی یا خازنی بالا (مانند موتورهای بزرگ، ترانسفورماتورها، منابع تغذیه سوئیچینگ با خازن‌های ورودی بزرگ، یا حتی برخی لامپ‌های فلورسنت یا LED)، ممکن است برای مدت بسیار کوتاهی جریان هجومی زیادی کشیده شود. اگر این جریان هجومی دارای مولفه‌ای باشد که به زمین نشت کند یا باعث ایجاد نویز در سیستم شود، می‌تواند RCD را به اشتباه فعال کند. استفاده از RCDهای با تأخیر زمانی کوتاه (تیپ G) یا با ایمنی بالاتر در برابر جریان‌های هجومی (تیپ S یا برخی تیپ‌های خاص A یا B) می‌تواند در این موارد مفید باشد.
• نوسانات شدید ولتاژ یا وجود هارمونیک‌های زیاد در شبکه برق (در موارد نادر): این عوامل نیز در شرایط خاص می‌توانند بر عملکرد RCD تأثیر گذاشته و باعث قطعی ناخواسته شوند.
• خرابی یا نقص در خود RCD: اگرچه نادر است، اما خود کلید محافظ جان نیز ممکن است دچار نقص داخلی شده و به طور بی‌مورد عمل کند. انجام تست با دکمه تست می‌تواند به تشخیص این حالت کمک کند.
• رطوبت یا نفوذ آب به سیستم سیم‌کشی یا تجهیزات: رطوبت، بخار آب، یا نفوذ مستقیم آب به داخل جعبه‌های تقسیم، پریزها، کلیدها، چراغ‌ها، یا بدنه تجهیزات الکتریکی می‌تواند مسیرهای موقتی یا دائمی برای نشت جریان به زمین ایجاد کند. این امر به ویژه در محیط‌های مرطوب مانند حمام، آشپزخانه، زیرزمین، یا فضاهای بیرونی شایع است.

۸.۴.۲. راه‌حل‌ها و روش‌های عیب‌یابی قطعی ناخواسته

• جداسازی و تست جداگانه بارها: ابتدا تمامی مصرف‌کننده‌های متصل به مدار RCD را از پریز جدا کرده یا خاموش کنید. سپس RCD را ریست کنید. اگر RCD دیگر قطع نشد، به تدریج و یکی‌یکی دستگاه‌ها را مجدداً به مدار وصل کنید تا مشخص شود کدام دستگاه یا ترکیب دستگاه‌ها باعث قطعی می‌شود. دستگاه معیوب باید تعمیر یا تعویض شود.
• بازرسی چشمی سیم‌کشی و اتصالات: کل مسیر سیم‌کشی مدار مربوطه، جعبه‌های تقسیم، پریزها و اتصالات را برای هرگونه علائم آسیب‌دیدگی فیزیکی، سوختگی، شل بودن اتصالات، خوردگی، یا نفوذ رطوبت بررسی کنید.
• بررسی و اطمینان از انتخاب تیپ و حساسیت صحیح RCD: مطمئن شوید که تیپ RCD (AC, A, F, B) و حساسیت آن (IΔn​) متناسب با نوع بارها و الزامات ایمنی مدار انتخاب شده است.
• تقسیم مدار به زیرمدارهای کوچکتر: اگر مشکل از جریان‌های نشتی تجمعی است، یک راه‌حل مؤثر، تقسیم مدار اصلی به چند زیرمدار کوچکتر است که هر یک توسط RCD مخصوص به خود (یا RCBO) محافظت شوند. این کار باعث کاهش مجموع جریان نشتی در هر RCD می‌شود.
• استفاده از RCDهای با تأخیر زمانی یا ایمنی در برابر جریان هجومی: در صورتی که قطعی ناخواسته ناشی از جریان‌های هجومی گذرا باشد، استفاده از RCD تیپ G (با تأخیر کوتاه) یا تیپ S (برای انتخاب‌پذیری بالادستی) یا سایر تیپ‌های مقاوم در برابر این پدیده می‌تواند مفید باشد.
• تست مقاومت عایقی مدار (توسط متخصص): با استفاده از دستگاه میگر (Megger)، مقاومت عایقی سیم‌کشی و تجهیزات نسبت به زمین اندازه‌گیری می‌شود. مقاومت پایین می‌تواند نشان‌دهنده ضعف یا خرابی عایق و وجود مسیر نشت جریان باشد.
• تست خود RCD: ابتدا با دکمه تست، عملکرد RCD را بررسی کنید. در صورت لزوم، از تجهیزات تست تخصصی RCD برای اندازه‌گیری دقیق جریان و زمان قطع واقعی آن استفاده شود.
• مشورت با برق‌کار متخصص و مجاز: اگر با انجام بررسی‌های اولیه مشکل برطرف نشد، حتماً از یک برق‌کار ماهر و دارای صلاحیت برای عیب‌یابی دقیق و رفع مشکل کمک بگیرید.

مشکل قطعی ناخواسته، به ویژه با افزایش روزافزون تجهیزات الکترونیکی مدرن که بسیاری از آنها دارای جریان‌های نشتی عملکردی (به دلیل وجود فیلترهای EMC/RFI در ورودی) هستند، در حال تبدیل شدن به یک چالش مهم در طراحی سیستم‌های حفاظتی الکتریکی است. این امر نیاز به درک عمیق‌تر از مشخصات الکتریکی بارها و انتخاب دقیق‌تر و آگاهانه‌تر RCDها (از جمله تیپ و حساسیت مناسب) و همچنین طراحی بهتر مدارها (مانند تقسیم بار به مدارهای کوچکتر و استفاده از RCDهای مجزا برای بارهای خاص) را بیش از پیش برجسته می‌کند.

جدول ۶: علل شایع قطعی ناخواسته RCD و راه‌حل‌های پیشنهادی

۸.۵. انتخاب‌پذیری (Selectivity) و تبعیض (Discrimination) در کلیدهای محافظ جان

در تأسیسات الکتریکی بزرگ و پیچیده، مانند ساختمان‌های چند طبقه، بیمارستان‌ها، مراکز تجاری، یا واحدهای صنعتی، معمولاً چندین سطح از حفاظت جریان باقیمانده (RCD) به صورت سری (پشت سر هم) در مسیر توزیع برق نصب می‌شوند. به عنوان مثال، یک RCD اصلی با حساسیت کمتر در ورودی اصلی تابلو برق و RCDهای فرعی با حساسیت بیشتر برای مدارهای نهایی (مانند پریزها یا روشنایی) در نظر گرفته می‌شود. در چنین ساختاری، مفهوم انتخاب‌پذیری (Selectivity) یا تبعیض (Discrimination) بین RCDها از اهمیت بالایی برخوردار است.

کلید محافظ جان چهار پل 63 آمپر لگراند 403192 سفارش آنلاین 4,158,000 تومان

انتخاب‌پذیری به این معناست که در صورت بروز یک خطای نشت جریان در یک مدار نهایی، فقط RCD ای که مستقیماً آن مدار معیوب را حفاظت می‌کند (یعنی RCD پایین‌دستی و نزدیک‌ترین به خطا) عمل کرده و مدار را قطع نماید، در حالی که RCDهای بالادستی (که مدارهای دیگر و بخش‌های سالم سیستم را نیز تغذیه می‌کنند) به کار خود ادامه داده و قطع نشوند.

۸.۵.۱. اهمیت انتخاب‌پذیری

• تداوم سرویس (Continuity of Service): مهم‌ترین دلیل برای پیاده‌سازی انتخاب‌پذیری، جلوگیری از قطع برق گسترده و ناخواسته در بخش‌های سالم تأسیسات است. اگر انتخاب‌پذیری وجود نداشته باشد، یک خطای کوچک در یک مدار فرعی می‌تواند باعث قطع RCD اصلی و در نتیجه بی‌برق شدن کل ساختمان یا بخش بزرگی از آن شود که این امر به ویژه در مکان‌های حساس مانند بیمارستان‌ها، مراکز داده، یا فرآیندهای صنعتی پیوسته، غیرقابل قبول است.
• عیب‌یابی آسان‌تر: وقتی فقط RCD نزدیک به خطا عمل می‌کند، محل دقیق خطا به سرعت مشخص شده و فرآیند عیب‌یابی و تعمیر بسیار ساده‌تر و سریع‌تر خواهد بود.
• افزایش قابلیت اطمینان سیستم: با محدود کردن قطعی به ناحیه معیوب، قابلیت اطمینان کلی سیستم الکتریکی افزایش می‌یابد.

۸.۵.۲. انواع و شرایط دستیابی به انتخاب‌پذیری بین RCDها

برای دستیابی به انتخاب‌پذیری کامل بین دو RCD که به صورت سری نصب شده‌اند (یک RCD بالادستی RCDU​ و یک RCD پایین‌دستی RCDD​)، معمولاً دو شرط اصلی باید به طور همزمان برآورده شوند :

1. انتخاب‌پذیری جریانی (Current Selectivity یا Overcurrent Discrimination for RCDs):
   • جریان نامی عملکرد (حساسیت) RCD بالادستی (IΔn,U​) باید به طور قابل توجهی بیشتر از جریان نامی عملکرد RCD پایین‌دستی (IΔn,D​) باشد. به عنوان یک قاعده کلی و طبق استانداردها، این نسبت باید حداقل ۳ به ۱ باشد: IΔn,U​≥3×IΔn,D​
   • به عنوان مثال، اگر RCD پایین‌دستی دارای حساسیت ۳۰ میلی‌آمپر باشد، RCD بالادستی باید حداقل حساسیت ۱۰۰ میلی‌آمپر (یا ترجیحاً ۳۰۰ میلی‌آمپر برای اطمینان بیشتر) داشته باشد. این شرط تضمین می‌کند که برای جریان‌های نشتی کوچکتر که فقط از آستانه RCD پایین‌دستی عبور می‌کنند، RCD بالادستی عمل نخواهد کرد.
2. انتخاب‌پذیری زمانی (Time Selectivity یا Time-delay Discrimination):
   • RCD بالادستی باید از نوع تأخیری (Time-delayed) باشد، به گونه‌ای که حداقل زمان عدم عملکرد (Minimum non-actuating time) آن بیشتر از حداکثر زمان کل قطع (Maximum total break time) RCD پایین‌دستی (که معمولاً از نوع عمومی یا بدون تأخیر است) باشد.
   • این شرط تضمین می‌کند که RCD پایین‌دستی فرصت کافی برای تشخیص خطا و قطع مدار را قبل از اینکه RCD بالادستی شروع به واکنش کند، خواهد داشت.

۸.۵.۳. نقش کلیدهای تیپ S (Selective) و تیپ G (General use with short time-delay)

برای پیاده‌سازی انتخاب‌پذیری زمانی، از RCDهای با مشخصات زمانی خاص استفاده می‌شود:

1. کلید محافظ جان تیپ S (Selective): این RCDها به طور خاص برای کاربردهای انتخاب‌پذیری طراحی شده‌اند و دارای یک تأخیر زمانی عمدی و مشخص در عملکرد هستند. طبق استاندارد IEC 61008-1، RCD تیپ S باید دارای مشخصات زمانی زیر باشد (مقادیر نمونه) :
   • در جریان IΔn​: حداقل زمان عدم عملکرد ۱۳۰ میلی‌ثانیه، حداکثر زمان قطع ۵۰۰ میلی‌ثانیه.
   • در جریان 2×IΔn​: حداقل زمان عدم عملکرد ۶۰ میلی‌ثانیه، حداکثر زمان قطع ۲۰۰ میلی‌ثانیه.
   • در جریان 5×IΔn​: حداقل زمان عدم عملکرد ۵۰ میلی‌ثانیه، حداکثر زمان قطع ۱۵۰ میلی‌ثانیه. RCD تیپ S همیشه به عنوان RCD بالادستی (نزدیک‌تر به منبع) نصب می‌شود تا با RCDهای عمومی یا تیپ G در پایین‌دست خود هماهنگ شود.
2. کلید محافظ جان تیپ G (General use with short time-delay): این RCDها دارای یک تأخیر زمانی بسیار کوتاه (معمولاً حداقل ۱۰ میلی‌ثانیه) هستند که عمدتاً برای جلوگیری از قطعی ناخواسته ناشی از جریان‌های هجومی گذرا یا نویزهای الکتریکی طراحی شده‌اند، اما همچنان برای حفاظت از جان مناسب هستند (برخلاف تیپ S که برای حفاظت مستقیم جان توصیه نمی‌شود). حداکثر زمان قطع آنها مشابه RCDهای عمومی است (مثلاً ۴۰ میلی‌ثانیه در 5×IΔn​). تیپ G می‌تواند به عنوان RCD پایین‌دستی در یک سیستم با انتخاب‌پذیری با تیپ S بالادستی استفاده شود، یا به تنهایی در مدارهایی که نیاز به ایمنی بیشتر در برابر قطعی کاذب دارند، به کار رود.

۸.۵.۴. قواعد نصب سری برای انتخاب‌پذیری

برای دستیابی به انتخاب‌پذیری کامل (Total Selectivity) بین دو RCD سری، هر دو شرط جریانی (نسبت حساسیت حداقل ۳:۱) و زمانی (استفاده از RCD بالادستی تأخیری مانند تیپ S و RCD پایین‌دستی عمومی یا تیپ G) باید به طور همزمان رعایت شوند. اگر فقط یکی از این شرایط برقرار باشد، ممکن است انتخاب‌پذیری به صورت جزئی (Partial Selectivity) حاصل شود، یعنی فقط تا یک سطح مشخصی از جریان خطا، انتخاب‌پذیری وجود داشته باشد.

۸.۵.۵. فاصله‌گذاری موازی (Parallel Discrimination)

علاوه بر نصب سری، یک روش دیگر برای محدود کردن قطعی، استفاده از “فاصله‌گذاری موازی” یا حفاظت مجزا برای هر خط یا گروهی از مدارها است. در این روش، به جای یک RCD اصلی برای کل سیستم، هر مدار یا گروه کوچکی از مدارها توسط RCD مخصوص به خود محافظت می‌شود. در این حالت، اگر خطایی در یک مدار رخ دهد، فقط RCD همان مدار عمل کرده و سایر مدارها بدون تأثیر باقی می‌مانند. این روش، اگرچه ممکن است هزینه اولیه بیشتری به دلیل تعداد بیشتر RCDها داشته باشد، اما بالاترین سطح از تداوم سرویس را فراهم می‌کند.

مفهوم انتخاب‌پذیری نشان‌دهنده بلوغ در طراحی سیستم‌های حفاظتی است. فراتر از صرفاً “قطع کردن مدار در زمان خطا”، هدف این است که “فقط قسمت معیوب مدار قطع شود” تا اختلال در عملکرد کل سیستم به حداقل برسد. این امر نیازمند درک دقیق دینامیک عملکرد RCDها و هماهنگی دقیق بین آنها بر اساس مشخصات جریانی و زمانی است و سطح بالاتری از مهندسی ایمنی و قابلیت اطمینان را در تأسیسات الکتریکی نشان می‌دهد.

جدول ۷: مشخصات زمانی نمونه برای کلیدهای تیپ S و G (بر اساس IEC 61008-1) برای انتخاب‌پذیری

توجه: مقادیر جدول نمونه هستند و ممکن است بسته به استاندارد دقیق و سازنده متفاوت باشند. این جدول برای نشان دادن مفهوم تفاوت زمانی بین تیپ‌ها ارائه شده است.

این جدول اطلاعات فنی دقیقی را برای طراحان سیستم‌های الکتریکی فراهم می‌کند تا بتوانند انتخاب‌پذیری را به درستی در تأسیسات خود پیاده‌سازی کنند. این امر برای قابلیت اطمینان سیستم‌های بزرگ، به ویژه در کاربردهای حیاتی، بسیار مهم است.

۸.۶. تاریخچه مختصر و تکامل: از ELCB تا RCDهای مدرن و اصطلاح GFCI

مفهوم حفاظت در برابر نشت جریان به زمین، جدید نیست و در طول دهه‌ها تکامل یافته است. اولین تلاش‌ها برای ایجاد چنین حفاظتی منجر به توسعه دستگاه‌هایی به نام کلید نشتی زمین (Earth Leakage Circuit Breaker – ELCB) شد.

• ELCB (Earth Leakage Circuit Breaker): مدلهای اولیه عمدتاً از نوع ولتاژی (Voltage-operated ELCB) بودند. این دستگاه‌ها با اندازه‌گیری ولتاژ بین بدنه فلزی تجهیزات (که به ترمینال مخصوصی روی ELCB متصل می‌شد) و یک الکترود زمین مرجع، عمل می‌کردند. اگر در اثر نشت جریان، ولتاژ بدنه تجهیزات نسبت به زمین از حد معینی (مثلاً ۵۰ ولت) تجاوز می‌کرد، ELCB مدار را قطع می‌نمود. این نوع ELCBها دارای محدودیت‌هایی بودند، از جمله وابستگی به کیفیت اتصال زمین مرجع و احتمال عدم عملکرد در صورت قطع شدن سیم زمین متصل به بدنه تجهیزات. نوع دیگری از ELCBها، جریانی (Current-operated ELCB) بودند که شباهت بیشتری به RCDهای امروزی داشتند اما ممکن بود از نظر ساختار داخلی و دقت عملکرد متفاوت باشند.
• RCD (Residual Current Device): با پیشرفت تکنولوژی و درک بهتر از مکانیزم‌های نشت جریان، RCDهای مدرن که بر اساس تشخیص جریان باقیمانده (تفاضلی) با استفاده از ترانسفورماتور جریان موازنه هسته (CBCT) عمل می‌کنند، توسعه یافتند. این RCDها به مراتب دقیق‌تر، قابل اطمینان‌تر و مستقل‌تر از کیفیت سیستم ارتینگ (برای تشخیص خود خطا، هرچند ارتینگ برای عملکرد حفاظتی کامل همچنان ضروری است) نسبت به ELCBهای ولتاژی اولیه هستند. امروزه، اصطلاح RCD به طور گسترده برای اشاره به این نوع دستگاه‌ها (شامل RCCB و RCBO) به کار می‌رود و جایگزین اصطلاح ELCB شده است، هرچند در برخی مناطق یا توسط افراد قدیمی‌تر ممکن است هنوز از واژه ELCB استفاده شود.
• GFCI (Ground Fault Circuit Interrupter): این اصطلاح بیشتر در آمریکای شمالی (ایالات متحده و کانادا) رایج است و معادل عملکردی RCD (به ویژه RCBO یا پریزهای مجهز به حفاظت نشتی جریان) می‌باشد. GFCIها نیز برای تشخیص خطای زمین (نشت جریان به زمین) و قطع سریع مدار برای جلوگیری از برق‌گرفتگی طراحی شده‌اند.

بنابراین، می‌توان گفت که یک مسیر تکاملی از ELCBهای اولیه (به ویژه نوع ولتاژی) به سمت RCDهای جریانی مدرن (RCCB و RCBO) و معادل‌های منطقه‌ای مانند GFCI وجود داشته است. هدف اصلی در این تکامل، افزایش دقت، قابلیت اطمینان و کارایی حفاظت در برابر خطرات ناشی از نشت جریان بوده است.

۸.۷. باورهای غلط رایج درباره کلید محافظ جان و فیوز

در مورد کلیدهای محافظ جان و فیوزها، برخی باورهای غلط یا سوءتفاهم‌ها وجود دارد که می‌تواند منجر به انتخاب یا استفاده نادرست از این تجهیزات و در نتیجه کاهش سطح ایمنی شود. برخی از این باورهای غلط عبارتند از:

رفع این باورهای غلط و افزایش آگاهی عمومی و تخصصی در مورد عملکرد صحیح و محدودیت‌های تجهیزات حفاظتی، نقش مهمی در ارتقای سطح ایمنی الکتریکی در جامعه دارد.
