کابل برق سه فاز

کابل‌های برق سه فاز نقش اساسی در انتقال انرژی الکتریکی از منابع تولید تا مصرف‌کننده نهایی ایفا می‌کنند. در بسیاری از کاربردهای صنعتی، ساختمانی و حتی خانگی، استفاده از سیستم برق سه فاز به دلیل راندمان بالا و توان انتقال بیشتر، به امری رایج تبدیل شده است. از آن‌جایی که کیفیت و نوع کابل مورد استفاده در این سیستم می‌تواند تأثیر مستقیمی بر بهره‌وری، ایمنی و پایداری شبکه برق داشته باشد، شناخت دقیق کابل‌های سه فاز، اجزا، مشخصات فنی، روش‌های نصب و نگهداری آن‌ها اهمیت بالایی دارد. این مقاله به بررسی جامع این کابل‌ها از زوایای مختلف خواهد پرداخت.

معرفی سیستم برق سه فاز

در سیستم برق سه فاز، به‌جای استفاده از یک جریان متناوب (مانند برق تک‌فاز خانگی)، از سه جریان متناوب مجزا استفاده می‌شود که هرکدام با زاویه‌ای معادل 120 درجه از هم فاصله دارند. این ویژگی باعث می‌شود که توان به‌صورت یکنواخت‌تر و پیوسته‌تری منتقل شود. این سیستم نسبت به سیستم تک‌فاز، بازده بسیار بالاتری در انتقال توان الکتریکی دارد و معمولاً برای تغذیه تجهیزات صنعتی بزرگ، موتورهای الکتریکی، پمپ‌ها و ترانسفورماتورها مورد استفاده قرار می‌گیرد. ویژگی برجسته سیستم سه فاز این است که توان خروجی آن پیوسته و بدون نوسان شدید است که باعث کاهش لرزش و سایش در تجهیزات موتوری می‌شود. به همین دلیل است که در سراسر جهان، شبکه‌های برق سه فاز به عنوان استاندارد صنعتی پذیرفته شده‌اند.

کابل برق سه فاز چیست؟

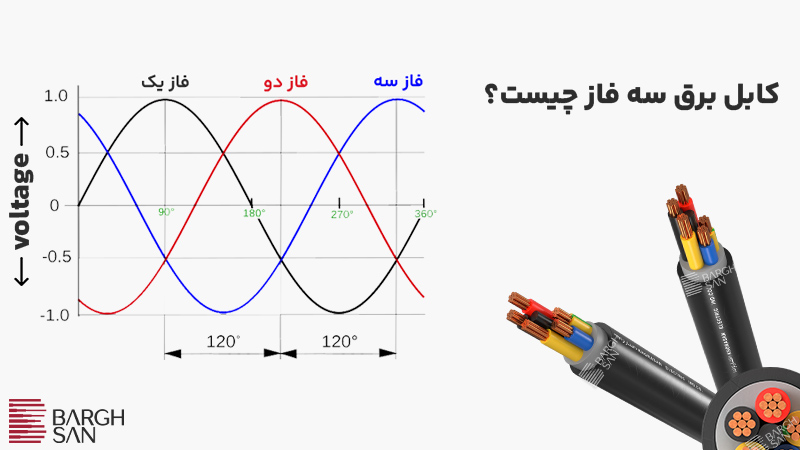

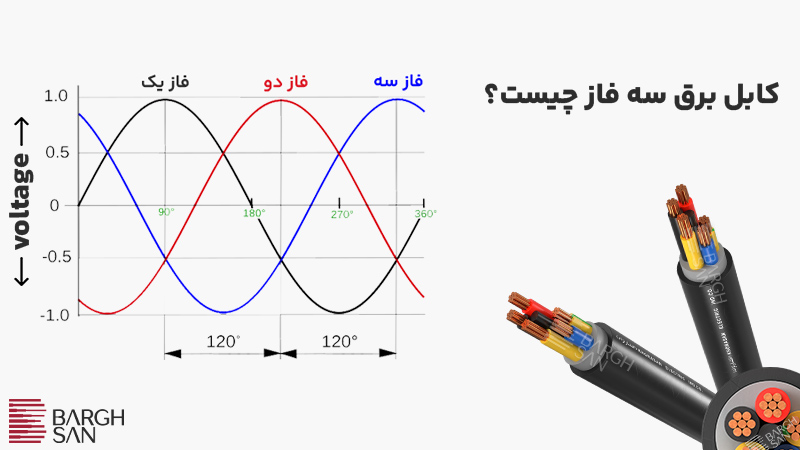

کابل برق سه فاز یک نوع کابل الکتریکی است که برای انتقال جریان متناوب (AC) در سیستم‌های برق سه فاز طراحی شده است. این کابل‌ها دارای چندین رشته رسانا (معمولاً سه، چهار یا پنج رشته) می‌باشد که 3 رشته کابل، فاز و در کابل های دارای رشته‌های بیشتر، کابل دارای نول، ارت یا هر دو می‌باشد.

ساختار کابل برق سه فاز

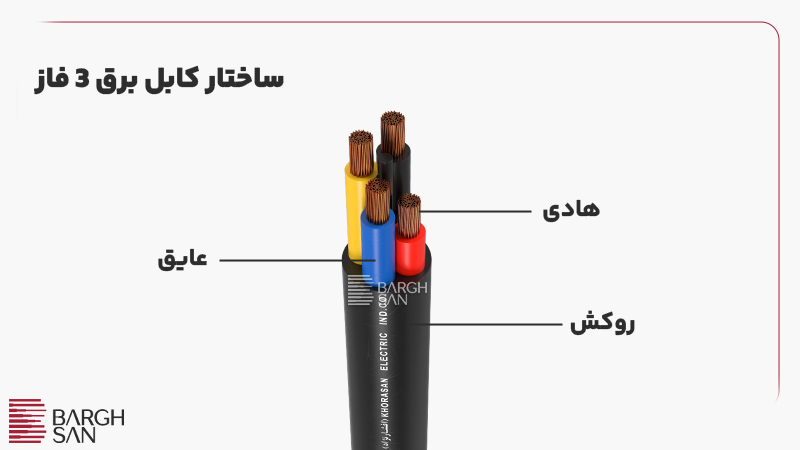

کابل برق سه فاز به گونه‌ای طراحی می‌شود که بتواند جریان‌های بالا را به طور ایمن و پایدار منتقل کند. ساختار آن معمولاً شامل هادی (مس یا آلومینیوم)، لایه عایق جداگانه برای هر فاز و یک غلاف بیرونی برای محافظت در برابر آسیب‌های محیطی است. در بسیاری از کاربردهای صنعتی و زیرزمینی، از کابل‌های مسلح با زره فولادی برای افزایش مقاومت مکانیکی استفاده می‌شود. کیفیت ساخت و مواد مورد استفاده در این کابل‌ها مستقیماً بر عملکرد، طول عمر و ایمنی سیستم تأثیرگذارند.

هادی

هادی یا رسانا، بخشی از کابل است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. در سیستم برق سه فاز، معمولاً سه، چهار یا پنج رشته‌ هادی وجود دارد که جریان را بین تولیدکننده و مصرف‌کننده منتقل می‌کنند. جنس هادی کابل برق 3 فاز از مس یا آلومینیوم است.

عایق

عایق لایه‌ای است که دور هر هادی در کابل قرار دارد و مانع از نشت جریان الکتریکی به هادی‌های دیگر یا به بیرون (مثلاً زمین) می‌شود. رایج ترین جنس عایق به صورت زیر است:

• PVC (پلی وینیل کلراید)
• XLPE (پلی اتیلن کراس لینک شده)
• SIR (سیلیکون رابر)
• PE (پلی‌اتیلن)
• HF (هالوژن فری)

اگر نیاز به اطلاعات بیشتر در مورد عایق‌های PVC و XLPE داشتید پیشنهاد ما مطالعه مقاله تفاوت عایق و روکش PVC و XLPE می‌باشد.

روکش

روکش، بیرونی‌ترین لایه‌ی کابل برق است که روی تمام اجزای داخلی (هادی، عایق، زره، فیلر و غیره) را می‌پوشاند.

لایه‌های جانبی کابل برق 3 فاز

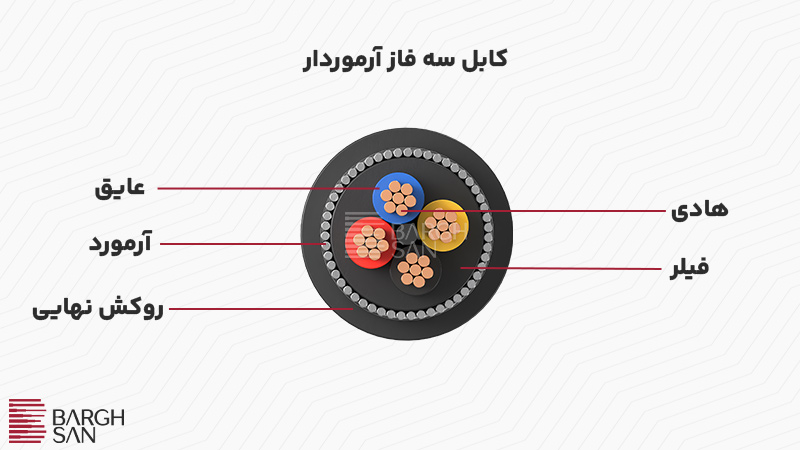

در برخی موارد و کاربردهای خاص لایه‌های مختلفی به کابل برق اضافه می‌شود که مقاومت کابل را در برابر شرایط مختلف بیشتر می‌کند این لایه‌ها شامل:

• فیلر: فیلر در کابل به ماده گفته می‌شود که برای پر کردن فضای خالی بین هادی‌ها و عایق‌ها و حفظ گردی کابل، داخل کابل استفاده می‌شود.
• آرمورد: لایه‌ای حفاظتی و مقاومتی است که دور کابل پیچیده می‌شود تا از آن در برابر آسیب‌های مکانیکی، فشار، ضربه و حیوانات جونده محافظت کند.
• سرب: سرب در کابل به لایه‌ای گفته می‌شود که معمولاً به صورت یک پوشش در برابر خوردگی (مواد شیمیایی) کشیده می‌شود.

ولتاژ کابل برق 3 فاز

کابل برق 3 فاز در سه دسته بندی تولید می‌شود. دسته اول کابل برق 3 فاز، فشار ضعیف است که ولتاژ این نوع کابل‌ها تا 1 کیلو ولت است. دسته دوم، فشار متوسط است که از 1 کیلو ولت تا 33 کیلو ولت است. دسته سوم، کابل برق 3 فاز، فشار قوی است که از 33 کیلوولت تا 230 کیلو ولت را شمال می‌شود.

کابل افشان 3*95+50 خراسان افشارنژاد سفارش تلفنی

انواع کابل برق سه فاز

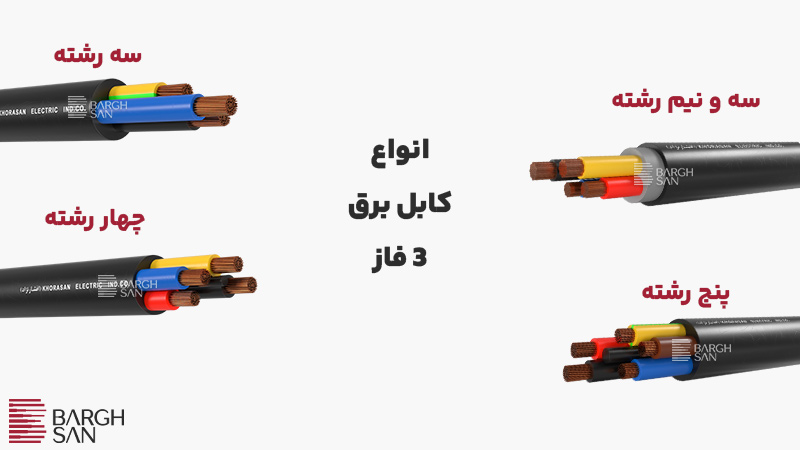

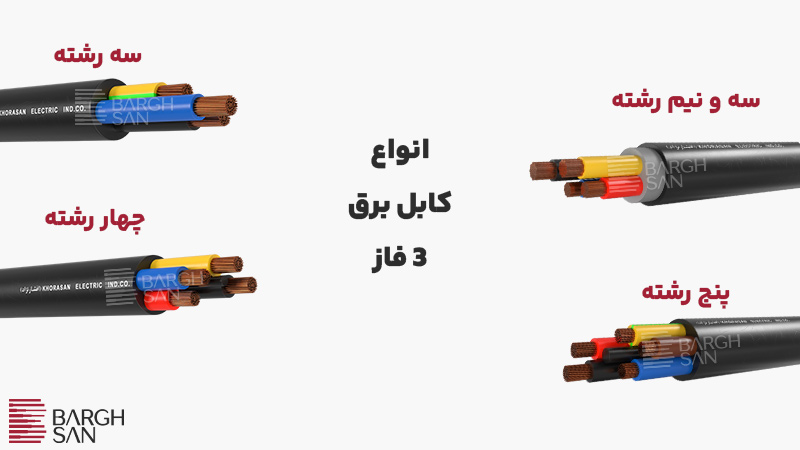

کابل‌های برق سه فاز به چهار دسته مختلف تقسیم می‌شوند:

• کابل سه رشته: کابل‌هایی هستند که شامل 3 رشته هادی اند که از هر سه رشته به عنوان فاز استفاده می‌شوند.
• کابل سه و نیم رشته: کابل‌هایی هستند که شامل 3 رشته هادی برای فاز و یک رشته با سطح مقطع نصف برای نول می‌باشد.
• کابل چهار رشته: کابل‌هایی هستند که شامل 3 رشته هادی برای فاز و یک رشته برای نول یا ارت می‌باشد.
• کابل پنج رشته: کابل‌هایی هستند که شامل 3 رشته هادی برای فاز، یک رشته نول و یک رشته ارت می‌باشد.

کاربرد کابل برق سه فاز

از کابل‌های سه فاز در طیف وسیعی از کاربردها استفاده می‌شود. آن‌ها در صنایع بزرگ برای راه‌اندازی ماشین‌آلات، خطوط تولید، موتورهای سنگین و تجهیزات فرآیندی ضروری هستند. در پروژه‌های ساختمانی، کابل‌های سه فاز برای برق‌رسانی به آسانسورها، سیستم‌های تهویه و تجهیزات برقی پرمصرف استفاده می‌شوند. همچنین در نیروگاه‌ها، پست‌های برق و خطوط انتقال توزیع شهری، نقش این کابل‌ها بسیار حیاتی است. بدون این کابل‌ها، شبکه برق قابلیت تغذیه مؤثر و پایدار مصرف‌کنندگان را نخواهد داشت.

مزایا و معایب کابل‌های سه فاز

کابل‌های سه فاز مزایای قابل‌توجهی دارند؛ از جمله راندمان بالای انتقال توان، کاهش مصرف هادی نسبت به سیستم تک‌فاز برای همان مقدار انرژی و توزیع متعادل توان در بارهای متقارن. این مزایا باعث می‌شوند سیستم سه فاز اقتصادی‌تر و فنی‌تر باشد. اما در کنار آن، معایبی مانند حساسیت بیشتر به عیب در یکی از فازها، خطر شوک الکتریکی قوی‌تر، و نیاز به تجهیزات حفاظتی پیشرفته‌تر نیز وجود دارد. انتخاب، نصب و بهره‌برداری نادرست از کابل‌های سه فاز می‌تواند منجر به بروز مشکلات جدی در شبکه شود.

تفاوت کابل برق 3 فاز با تک فاز

کابل برق سه‌فاز و تک‌فاز از نظر ساختار، کاربرد و ویژگی‌های فنی تفاوت‌های مهمی دارند. کابل تک‌فاز معمولاً دارای دو یا سه رشته سیم است که شامل یک سیم فاز، یک سیم نول و در صورت نیاز یک سیم ارت می‌باشد. این نوع کابل برای مصارف خانگی و دستگاه‌هایی با توان پایین مانند یخچال یا تلویزیون مناسب است و معمولاً با ولتاژ ۲۲۰ ولت کار می‌کند. در مقابل، کابل سه‌فاز دارای سه، چهار یا پنج رشته سیم است که شامل سه سیم فاز (R، S، T)، یک سیم نول و گاهی یک سیم ارت است. این نوع کابل برای مصارف صنعتی و تجهیزاتی با توان بالا مانند موتورهای الکتریکی، پمپ‌های صنعتی و دستگاه‌های سنگین استفاده می‌شود.

از نظر توان انتقالی، کابل‌های سه‌فاز توان بیشتری را با راندمان بالاتر نسبت به کابل‌های تک‌فاز منتقل می‌کنند. همچنین به دلیل تعداد بیشتر رشته‌ها و مقطع بزرگ‌تر سیم‌ها، کابل سه‌فاز ضخیم‌تر و سنگین‌تر از کابل تک‌فاز بوده و قیمت بالاتری نیز دارد. به طور کلی، انتخاب نوع کابل بستگی به نوع مصرف، میزان توان مورد نیاز و شرایط نصب دارد.

استانداردهای مرتبط با کابل برق سه فاز

رعایت استانداردهای بین‌المللی و ملی در طراحی، تولید و استفاده از کابل‌های سه فاز از اهمیت بالایی برخوردار است. این استانداردها مشخصات فنی، ویژگی‌های عملکردی، مقاومت حرارتی، تست‌های عایقی، ضخامت عایق، جنس هادی و شرایط نصب را تعریف می‌کنند. از جمله استانداردهای مهم می‌توان به IEC 60502، BS 5467، ISIRI 3569 و VDE 0276 اشاره کرد. اجرای این استانداردها تضمین‌کننده ایمنی، پایداری و عمر طولانی کابل در شرایط کاری مختلف است.

کدگذاری کابل‌های برق سه فاز

روی تمامی کابل‌های برق یک کدی بر اساس استاندارد آلمانی VDE نوشته شده است مانند NYY ،N2XY و NYMHY است که هر کدام از این حروف معنای خود را دارند و اجزای مختلف کابل که شامل هادی، عایق، لایه‌های جانبی و روکش نهایی است را به نمایش می‌گذارد. شما می‌توانید برای اطلاعات بیشتر در مورد این استاندارد به مقاله استاندارد VDE چیست؟ مراجعه نمایید و آن را مطالعه نمایید.

روش‌های انتخاب کابل مناسب

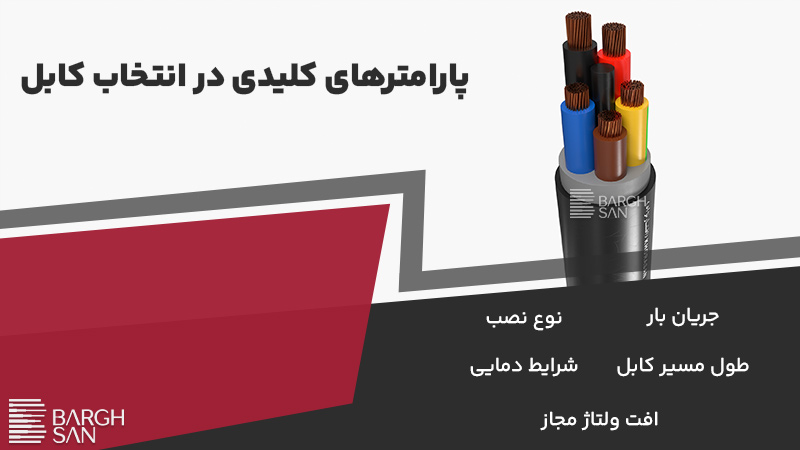

انتخاب کابل مناسب برای سیستم سه فاز، یک فرآیند مهندسی دقیق است که نیاز به بررسی پارامترهای متعددی دارد. از جمله این عوامل می‌توان به جریان بار، طول مسیر کابل، افت ولتاژ مجاز، نوع نصب (زمینی، هوایی، کانالی)، شرایط دمایی محیط و مقاومت حرارتی عایق اشاره کرد. انتخاب نادرست کابل می‌تواند موجب داغ شدن بیش‌ازحد، آسیب به تجهیزات، تلفات انرژی و در نهایت قطع سیستم برق شود. نرم‌افزارهای تخصصی نیز برای انتخاب دقیق سطح مقطع و نوع کابل در پروژه‌های بزرگ مورد استفاده قرار می‌گیرند.

نگهداری و عیب‌یابی کابل سه فاز

کابل‌های سه فاز پس از نصب نیز نیاز به بازرسی و نگهداری منظم دارند. تست‌هایی مانند اندازه‌گیری مقاومت عایق، بررسی حرارت نقاط اتصال، بررسی سالم بودن پوشش بیرونی و کنترل مفصل‌ها از جمله اقدامات ضروری نگهداری محسوب می‌شوند. در صورت مشاهده علائمی مانند گرم‌شدن غیرعادی، کاهش ولتاژ یا بوی سوختگی، باید بلافاصله عیب‌یابی انجام شده و کابل از مدار خارج شود. عیب‌یابی دقیق و سریع می‌تواند از خسارات جدی و قطعی شبکه جلوگیری کند.

نکات ایمنی در استفاده از کابل‌های سه فاز

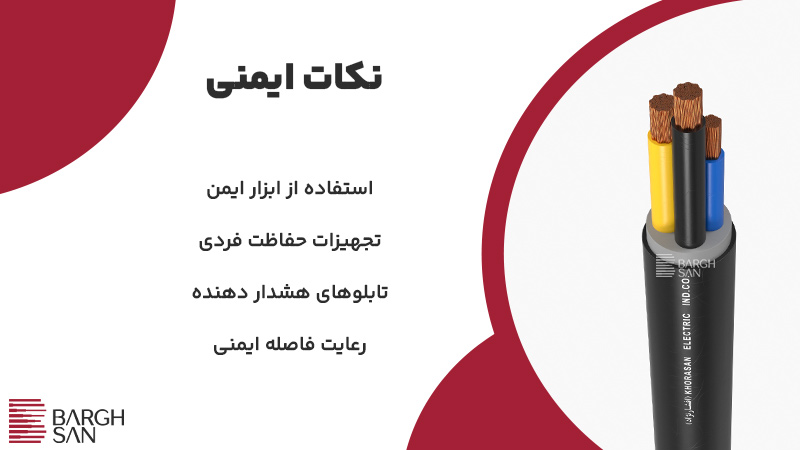

ایمنی در سیستم‌های سه فاز بسیار مهم است زیرا ولتاژها و جریان‌های عبوری در این کابل‌ها بالا بوده و خطرات زیادی در صورت بی‌احتیاطی ایجاد می‌شود. همیشه باید کابل را قبل از هرگونه تعمیر یا تغییرات از مدار جدا کرد. استفاده از ابزار ایمن، تجهیزات حفاظت فردی، تابلوهای هشداردهنده و رعایت فاصله ایمنی از کابل‌های برق‌دار الزامی است. همچنین اطمینان از نصب صحیح سیستم‌های زمین‌کردن، بریکرها و رله‌های حفاظتی برای کاهش خطر برق‌گرفتگی و آتش‌سوزی حیاتی است.

نتیجه‌گیری

کابل برق سه فاز به‌عنوان یکی از مهم‌ترین اجزای سیستم انتقال و توزیع انرژی الکتریکی، تأثیر مستقیمی بر ایمنی، بهره‌وری و عملکرد شبکه برق دارد. شناخت ساختار، انواع، کاربردها، روش‌های انتخاب، استانداردها و الزامات نصب و نگهداری این کابل‌ها، برای مهندسین برق، تکنسین‌ها و طراحان شبکه امری ضروری است. با توجه به روند توسعه فناوری، انتظار می‌رود کابل‌های برق سه فاز در آینده عملکرد هوشمندتر، مقاوم‌تر و سازگارتر با محیط‌زیست داشته باشند.
