در سالهای اخیر، سیستمهای روشنایی LED جایگزین اصلی لامپهای قدیمی در خانهها، ادارات، معابر و پروژههای نورپردازی شدهاند. یک بخش بسیار حیاتی در سیستمهای روشنایی LED، انتخاب کابل مناسب این سیستم است. در این مقاله، قصد داریم بهصورت جامع و آموزشی، با زبانی ساده اما دقیق، تمام آنچه لازم است دربارهی کابلهای روشنایی LED بدانید، از ویژگیهای فنی گرفته تا انتخاب، نصب و نگهداری کابلها را بررسی کنیم.
چراغ LED چیست و چگونه کار میکند
LED یا «دیود نورافشان» (Light Emitting Diode) نوعی نیمههادی است که هنگام عبور جریان الکتریکی، نور تولید میشود. برخلاف لامپهای رشتهای که با حرارت زیاد نور تولید میکردند، در LED انرژی بهصورت مستقیم به نور تبدیل میشود، بنابراین اتلاف انرژی و گرما بسیار کم است. این لامپها نیاز به کابلهایی دارند که بتوانند انرژی را از منبع به این لامپها منتقل کنند.

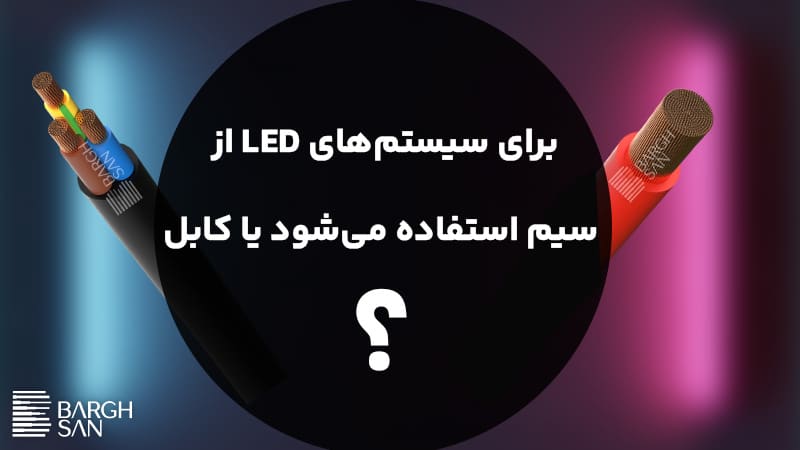

برای سیستمهای LED از سیم استفاده میشود یا کابل
در نصب لامپهای LED بسته به محل استفاده، از سیم یا کابل بهره گرفته میشود. در سیمکشی داخل ساختمان معمولاً از سیمهای افشان استفاده میشود، زیرا انعطافپذیرند و بهراحتی در لولههای برق عبور میکنند. اما در مسیرهای طولانیتر یا محیطهای بیرونی که احتمال رطوبت، نور خورشید یا ضربه وجود دارد، بهجای سیم از کابلهای دو یا سه رشتهای با روکش مقاوم استفاده میشود تا ایمنی و دوام سیستم روشنایی تضمین شود.
ویژگیهای فنی سیم و کابلهای مخصوص روشنایی LED
در انتخاب سیم و کابل برای سیستمهای LED، باید چند ویژگی مهم را بشناسیم. این ویژگیها تعیین میکنند که آیا کابل شما مناسب پروژه هست یا نه:
سطح مقطع
انتخاب سطح مقطع مناسب برای سیم و کابلهای LED یکی از عوامل کلیدی در عملکرد پایدار و عمر طولانی سیستم روشنایی است. سطح مقطع کابل باید به گونهای انتخاب شود که افت ولتاژ در طول مسیر کمتر از ۳ تا ۵ درصد باشد؛ زیرا LEDها نسبت به تغییر ولتاژ بسیار حساس هستند و کاهش جزئی ولتاژ میتواند باعث کمنور شدن یا نوسان در روشنایی شود. در سیستمهای ۱۲ یا ۲۴ ولتی، اهمیت این موضوع بیشتر است، چون هر متر اضافه در کابل میتواند افت قابلتوجهی ایجاد کند.
برای مسیرهای کوتاه تا ۵ متر، سطح قطع ۰.۷۵ تا ۱ میلیمتر مربع مناسب است و در مسیرهای بلندتر یا جریانهای بالاتر باید ازسطح مقطع ۱.۵ تا ۲.۵ میلیمتر مربع استفاده شود تا از افت ولتاژ و گرم شدن سیم جلوگیری شود.
مقاومت اهمی و افت ولتاژ
در سیستمهای نورپردازی، مخصوصاً در ولتاژ پایین (۱۲ یا ۲۴ ولت)، افت ولتاژ مسئلهی مهمی است. هر چه طول کابل بیشتر یا سطح مقطع آن کمتر باشد، مقاومت افزایش یافته و ولتاژ در انتهای مسیر کاهش مییابد. این موضوع باعث میشود برخی از LEDها کمنورتر شوند.
جنس هادی
سیمهای مسی رسانایی بالا و افت ولتاژ کمی دارند. در سیستمهای روشنایی LED بهویژه برای فضاهای داخلی، سیم مسی افشان (انعطافپذیر) بهترین انتخاب است.

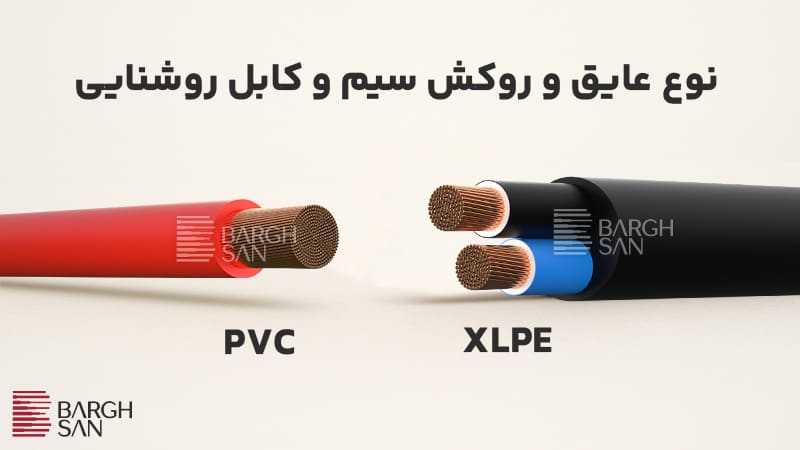

نوع عایق و روکش
عایقها معمولاً از PVC یا XLPE ساخته میشود.
- عایقهای PVC برای محیطهای معمولی مناسباند.
- عایقهای XLPE تحمل دمای بالاتر و شرایط سختتر را دارند.
دمای کارکرد مجاز
کابل باید بتواند دمای محیط و حرارت ناشی از عبور جریان را تحمل کند. معمولاً کابلهای مناسب LED در محدودهی -۲۰ تا +۷۰ درجه سانتیگراد کار میکنند.
جریان مجاز کابل
هر کابل متناسب با سطح مقطع خود، مقدار مشخصی جریان را میتواند عبور دهد. برای مثال:
- کابل ۱٫۵ میلیمتر مربع ≈ تا ۱۰ آمپر
- کابل ۲٫۵ میلیمتر مربع ≈ تا ۱۵ آمپر

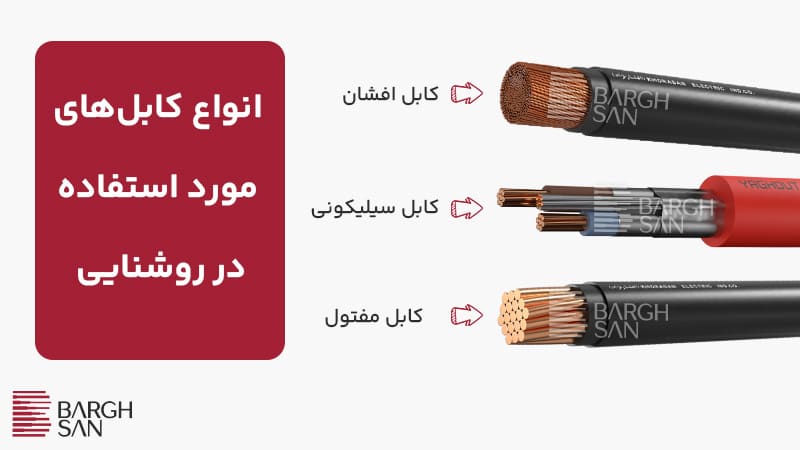

انواع کابلهای مورد استفاده در روشنایی و نورپردازی
در پروژههای مختلف (خانگی، فضای باز، صنعتی، تزئینی) نوع کابل انتخابی متفاوت است. در ادامه، رایجترین انواع کابلها را معرفی میکنیم:
- کابل افشان: دارای رشتههای نازک مسی است و بسیار نرم و انعطافپذیر. برای نصب در مسیرهای پیچیده یا نورپردازی سقف و دیوار ایدهآل است.
- کابل مفتول: رشتهی مسی ضخیم و خشک دارد. برای سیمکشی ثابت داخل دیوار یا تابلو برق مناسب است، نه برای نورپردازی متحرک.
- کابلهای سیلیکونی و نسوز: برای فضاهایی با دمای بالا (مثل چراغهای نما یا نورپردازی صنعتی) استفاده میشوند.
- کابلهای ضد UV و مقاوم در برابر رطوبت: برای نورپردازی محوطه، نما و فضاهای باز بسیار مهماند. اگر کابل معمولی در معرض نور آفتاب قرار گیرد، بهمرور روکش آن خشک و ترکخورده میشود.
- کابلهای مخصوص نور مخفی و RGB LED: در سیستمهای نورپردازی RGB (سه رنگ) معمولاً از کابلهای چندرنگ با رشتههای مجزا استفاده میشود تا کنترلر بتواند هر رنگ را جداگانه تغذیه کند.
استانداردها و الزامات ایمنی
برای اطمینان از عملکرد ایمن و طول عمر بالا، باید از کابلهایی استفاده شود که دارای استانداردهای معتبر باشند.
استانداردهای بینالمللی
- IEC 60227 برای کابلهای عایق PVC
- IEC 60245 برای کابلهای لاستیکی
- VDE 0281 و VDE 0282 برای تمامی کابلها
استاندارد ملی ایران
در ایران، سازمان استاندارد با کد ISIRI 607 و ISIRI 3084 مشخصات کابلها را تعیین کرده است.
کابلهای دارای نشان استاندارد ملی باید دارای مشخصات درجشده روی روکش باشند.
نکات نصب کابل در پروژههای روشنایی و نورپردازی
- مسیر عبور کابل: در پروژههای داخلی، بهتر است کابلها درون داکت، لوله خرطومی یا کانال نصب شوند. در نورپردازی نما، کابل باید در مسیرهای محافظ یا زیر سقف کاذب عبور داده شود.
- نحوه اتصال کابلها: در صورت نیاز به افزایش طول، از سوکت ضدآب (IP65 یا بالاتر) استفاده کنید. لحیمکاری بدون عایقبندی مناسب در محیطهای مرطوب بسیار خطرناک است.
- تست و بازرسی پیش از راهاندازی: قبل از روشن کردن سیستم، باید با مولتیمتر مسیرها از نظر اتصال کوتاه، قطع بودن یا ولتاژ نامناسب بررسی شود.
- علامتگذاری و نظم در کابلکشی: در پروژههای نورپردازی پیچیده (مانند RGB یا کنترل هوشمند)، حتماً کابلها برچسبگذاری شوند تا در آینده تعمیر یا تغییر راحتتر انجام شود.
- رعایت شعاع خم کابل: در کابلهای افشان، خم زیاد ممکن است باعث شکستگی رشتههای داخلی شود. شعاع خم حداقل باید ۱۲ برابر قطر کابل باشد.
اشتباهات رایج در انتخاب و نصب کابل LED
- استفاده از کابلهای تلفن یا ضعیف به جای کابل برق برای LEDهای ۱۲ ولتی.
- بیتوجهی به افت ولتاژ در مسیرهای طولانی.
- عبور کابلها از مسیرهای داغ یا نزدیک منبع گرما.
- استفاده از چسب برق بهجای ترمینال و سوکت ایمن.
- نادیده گرفتن نوع محیط (رطوبتی، بیرونی یا داخلی).
جمع بندی
در انتخاب کابل برای روشنایی و نورپردازی LED، توجه به نوع پروژه، ولتاژ کاری، طول مسیر و شرایط محیطی اهمیت زیادی دارد. استفاده از کابلهای مسی افشان استاندارد، با روکش مناسب برای محیط (ضد UV یا نسوز)، باعث افزایش راندمان، ایمنی و عمر سیستم میشود. بیتوجهی به افت ولتاژ، استفاده از کابلهای بیکیفیت یا نصب غیراصولی میتواند منجر به کاهش نور، خرابی تجهیزات یا حتی خطرات برقی شود. بنابراین با رعایت اصول فنی و استانداردهای نصب، میتوان یک سیستم نورپردازی مطمئن، ایمن و بادوام ایجاد کرد.
