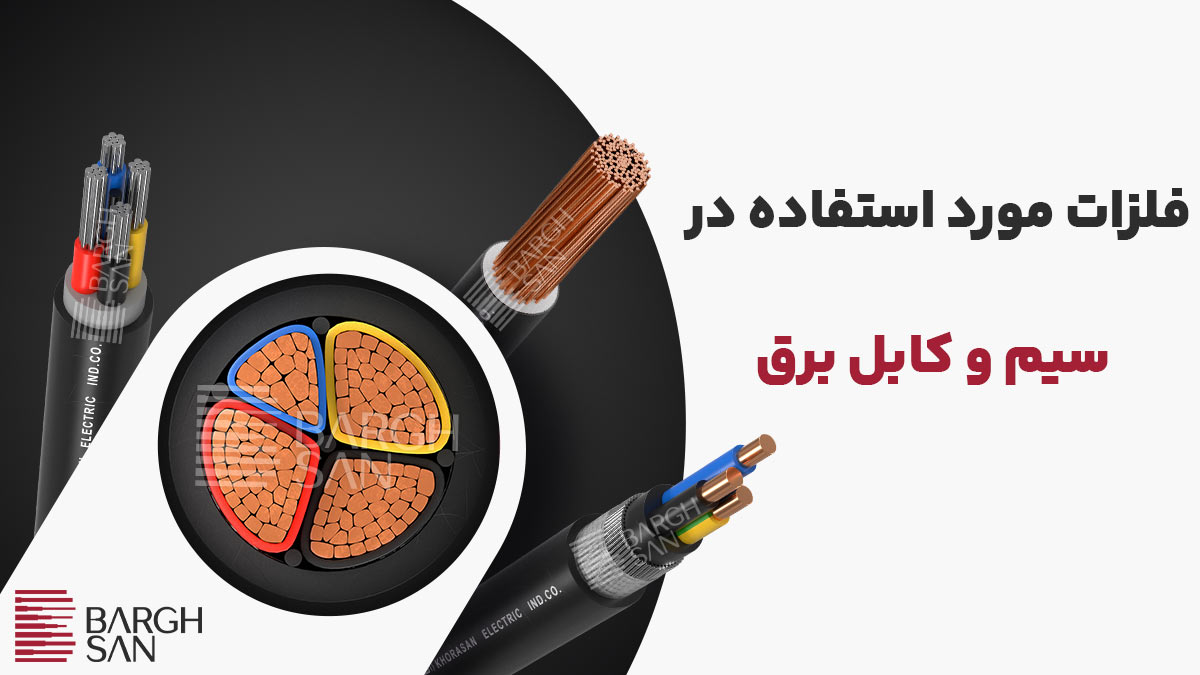

سیم و کابل‌های برق یکی از حیاتی‌ترین اجزای زیرساخت‌های الکتریکی در جهان مدرن به شمار می‌روند. در طول تاریخ مدرن بعد از اکتشاف برق، بشر از مواد مختلفی برای انتقال جریان الکتریکی استفاده کرده است؛ اما در نهایت، چند فلز خاص همچون مس، آلومینیوم، نقره و گاهی فولاد یا آلیاژهای خاص جایگاه اصلی را به خود اختصاص داده‌اند. هر یک از این فلزات ویژگی‌ها، مزایا و معایب خاص خود را دارند و بسته به نوع کاربرد، در بخش‌های مختلف صنعت برق و الکترونیک مورد استفاده قرار می‌گیرند. هدف این مقاله بررسی جامع فلزات مورد استفاده در ساخت سیم و کابل برق، تحلیل ویژگی‌های فیزیکی و الکتریکی آن‌ها و آشنایی با کاربردهای صنعتی و زیست‌محیطی مرتبط با این حوزه است.
نکات تاثیرگذار در انتخاب فلز رسانا برای سیم و کابل برق
به‌طور کلی، فلزاتی که در ساخت سیم و کابل مورد استفاده قرار می‌گیرند، باید دارای چند ویژگی کلیدی باشند:
- رسانایی الکتریکی بالا: توانایی انتقال جریان الکتریکی با کمترین مقاومت الکتریکی.
- مقاومت مکانیکی مناسب: تحمل کشش و خم شدن بدون پارگی یا شکستگی.
- مقاومت در برابر خوردگی: پایداری در برابر رطوبت، اکسیژن و عوامل محیطی.
- قابلیت انعطاف و شکل‌پذیری بالا: امکان تولید سیم‌های نازک یا کابل‌های پیچیده.
- هزینه تولید قابل قبول: ترکیب بهینه‌ای از کارایی و قیمت اقتصادی.
اگر تمایل داشتید که به صورت تخصصی بدانید سیم و کابل چیست و چه ساختاری دارد می‌توانید مقاله سیم برق و کابل برق را مطالعه نمایید.
پرکاربرد ترین فلزات در سیم و کابل برق

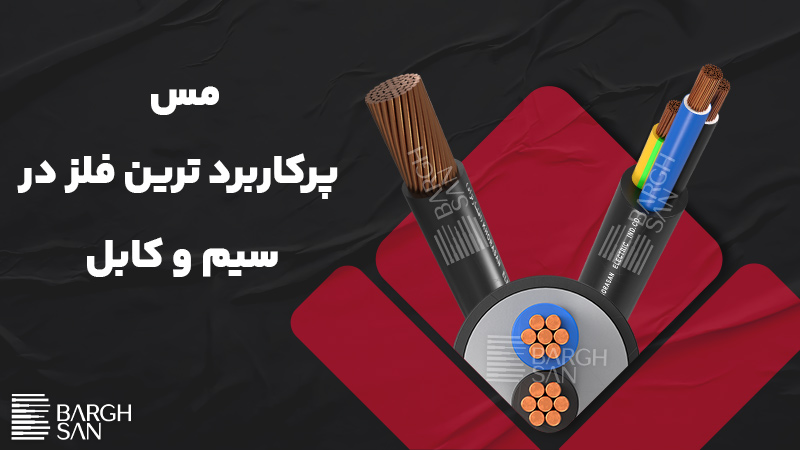

مس
مس به‌عنوان مهم‌ترین و پرکاربردترین فلز رسانا در جهان شناخته می‌شود. از قرن نوزدهم تا کنون، این فلز بخش اصلی شبکه‌های انتقال انرژی، تجهیزات الکتریکی و الکترونیکی را تشکیل داده است.
خصوصیات مس
- مقاومت الکتریکی کم
- مقاومت بالا در برابر خستگی مکانیکی
- قابلیت لحیم‌کاری و اتصالات عالی
- مقاومت خوب در برابر خوردگی
- انعطاف‌پذیری بالا، مناسب برای تابیدن و کابل‌سازی
مزایای مس
- راندمان انتقال بالا: در مس، افت ولتاژ در طول مسیر بسیار کمتر از آلومینیوم است.
- طول عمر زیاد: مس در برابر اکسید شدن مقاوم بوده و کابل‌های مسی ده‌ها سال بدون افت عملکرد کار می‌کنند.
- ایمنی بیشتر: به دلیل رسانایی بالاتر، کابل‌های مسی حرارت کمتری تولید می‌کنند و احتمال آتش‌سوزی کاهش می‌یابد.
- سازگاری بالا با تجهیزات: بیشتر اتصالات و کانکتورها برای مس طراحی شده‌اند.
معایب مس
- وزن زیاد نسبت به آلومینیوم
- قیمت بالاتر (تقریباً دو برابر آلومینیوم)
- دشواری در حمل و نصب در پروژه‌های بزرگ

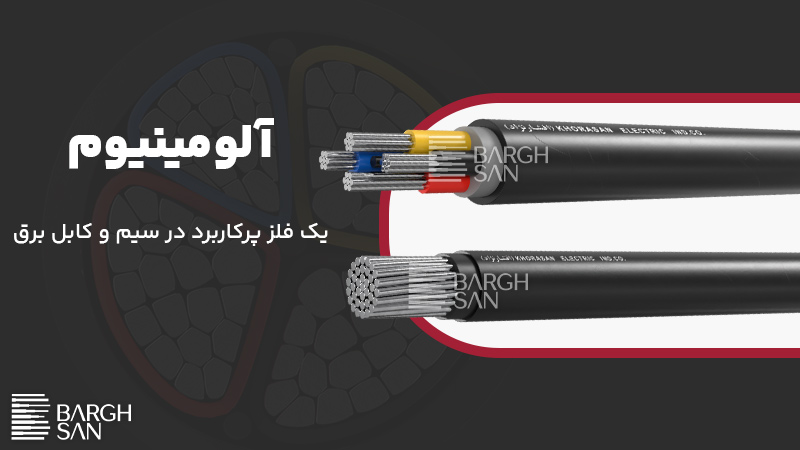

آلومینیوم
آلومینیوم دومین فلز مهم و پرکاربرد در صنعت سیم و کابل است و در بسیاری از شبکه‌های انتقال برق به عنوان جایگزینی سبک‌تر و ارزان‌تر برای مس استفاده می‌شود. این فلز با قابلیت رسانایی بالا و وزن کم، به سرعت در پروژه‌های بزرگ انتقال نیرو و خطوط هوایی جای خود را باز کرد.
ویژگی‌های مهم آلومینیوم
آلومینیوم رسانایی الکتریکی نسبتاً بالایی دارد، هرچند حدود ۶۰٪ رسانایی مس است. اما چون چگالی آن تنها ۲.۷ گرم بر سانتی‌متر مکعب می‌باشد، یعنی تقریباً یک‌سوم وزن مس، برای کاربردهایی که وزن سبک اهمیت دارد بسیار مناسب است. آلومینیوم دارای مقاومت الکتریکی حدود ۲.۸۲ میکرو اهم-سانتی‌متر و نقطه ذوبی برابر با ۶۶۰ درجه سانتی‌گراد است. این فلز به‌دلیل تشکیل لایه‌ای از اکسید محافظ روی سطح خود، در برابر زنگ‌زدگی و خوردگی مقاومت بالایی دارد. همچنین، انعطاف‌پذیری مناسب آن باعث می‌شود برای تولید سیم‌های رشته‌ای و کاربردهای مشابه گزینه‌ای ایده‌آل باشد.
مزایای آلومینیوم
- وزن سبک: برای کابل‌های هوایی بسیار ایده‌آل است، زیرا بار مکانیکی روی تیرها و سازه‌ها را کاهش می‌دهد.
- قیمت پایین‌تر: هزینه تولید و مواد اولیه آلومینیوم حدود نصف مس است.
- مقاومت در برابر خوردگی: سطح آلومینیوم به سرعت با لایه‌ای از اکسید پوشیده می‌شود که از زنگ‌زدگی جلوگیری می‌کند.
- قابلیت استفاده در فواصل طولانی: وزن کم باعث می‌شود بتوان طول کابل بیشتری را روی دکل‌ها نصب کرد.
معایب آلومینیوم
- رسانایی کمتر: برای دستیابی به جریان یکسان با کابل مسی، باید سطح مقطع بزرگ‌تری از آلومینیوم استفاده شود.
- اتصالات دشوارتر: در محل‌های اتصال، اکسید آلومینیوم می‌تواند مانع عبور جریان شود و باید اتصالات خاصی استفاده شود.
- تمایل به شکستگی: در اثر خم شدن مکرر، احتمال ترک‌خوردگی در آلومینیوم بیشتر از مس است.
فلزات خاص در سیم و کابل برق
هرچند مس و آلومینیوم سهم اصلی را در بازار سیم و کابل دارند، اما در برخی کاربردهای خاص، فلزات گران‌تر یا ترکیبی از فلزات برای دستیابی به ویژگی‌های ویژه استفاده می‌شود.

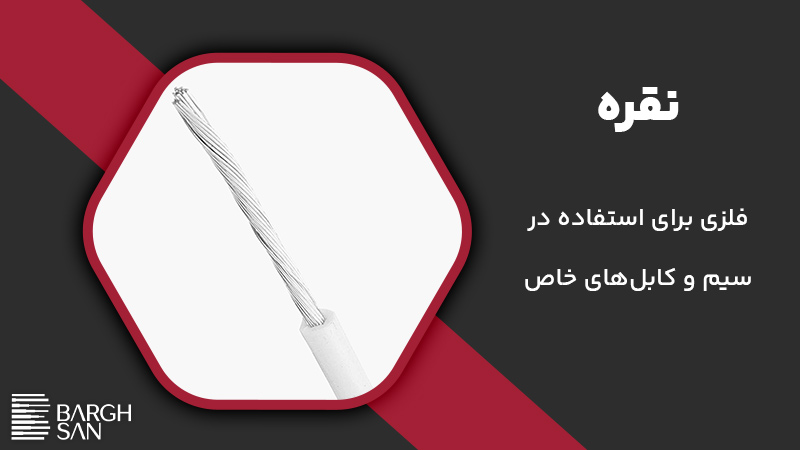

نقره (Silver)
نقره بالاترین رسانایی الکتریکی را در بین تمام فلزات دارد. رسانایی آن حدود ۱۰۵٪ مس است. به دلیل قیمت بسیار بالا، نقره تنها در کاربردهای خاصی مانند تجهیزات نظامی، فضاپیماها، سیستم‌های فرکانس بالا و دستگاه‌های پزشکی پیشرفته استفاده می‌شود.
طلا (Gold)
طلا نیز یکی از فلزات رسانا با مقاومت بالا در برابر خوردگی و اکسید شدن است. رسانایی آن حدود ۷۵٪ مس است اما به دلیل پایداری شیمیایی و ظاهری درخشنده، در اتصالات ظریف، بردهای الکترونیکی، کانکتورهای خاص و تجهیزات حساس مخابراتی به کار می‌رود. ویژگی بارز طلا این است که حتی در محیط‌های بسیار مرطوب یا اسیدی نیز زنگ نمی‌زند. این ویژگی باعث می‌شود عمر قطعات الکترونیکی افزایش یابد.
فولاد (Steel) و آلیاژها
فولاد رسانایی کمتری نسبت به مس و آلومینیوم دارد، اما به دلیل مقاومت مکانیکی بالا، در کابل‌های ترکیبی استفاده می‌شود. مثلاً در کابل‌های ACSR (آلومینیوم با مغزی فولادی)، فولاد وظیفه تحمل وزن و تنش مکانیکی را دارد و آلومینیوم وظیفه رسانایی را بر عهده می‌گیرد. همچنین آلیاژهای مس-نیکل یا مس-برلیوم برای تولید سیم‌های مقاوم در برابر حرارت و خستگی مکانیکی در صنایع خاص استفاده می‌شوند.
مقایسه تمامی فلزات مورد استفاده در سیم و کابل برق
| فلز | رسانایی الکتریکی | وزن | مقاومت در برابر خوردگی | هزینه | کاربرد اصلی |
|---|---|---|---|---|---|
| مس | عالی | سنگین | عالی | بالا | سیم‌کشی داخلی ساختمان‌ها و تجهیزات الکتریکی |
| آلومینیوم | خوب | سبک | خوب | متوسط | خطوط انتقال هوایی و پروژه‌های بزرگ برق |
| نقره | بسیار عالی | متوسط | عالی | بسیار بالا | تجهیزات خاص، فضاپیماها و دستگاه‌های دقیق |
| طلا | عالی | سنگین | عالی | بسیار بالا | اتصالات ظریف، بردهای الکترونیکی، مخابرات |
| فولاد | ضعیف | سنگین | خوب | پایین | کابل‌های مقاوم، کابل‌های ترکیبی (ACSR) |
مقایسه‌ی زیست‌محیطی فلزات مورد استفاده در سیم و کابل
از نظر زیست‌محیطی، آلومینیوم نسبت به مس، طلا، نقره و فولاد گزینه‌ی بهتری برای استفاده در سیم و کابل است. تولید آلومینیوم هرچند در مرحله‌ی استخراج اولیه انرژی‌بر است، اما این فلز بازیافت‌پذیری بسیار بالایی دارد و در فرایند بازیافت، تنها حدود ۵٪ انرژی تولید اولیه مصرف می‌کند. همچنین آلومینیوم سبک‌تر از مس و فولاد است و باعث کاهش وزن تجهیزات و مصرف سوخت در حمل‌ونقل می‌شود. در مقابل، استخراج طلا و نقره اثرات زیست‌محیطی شدیدتری دارند (از جمله آلودگی آب و خاک با سیانید و جیوه)، و تولید فولاد نیز با انتشار زیاد دی‌اکسیدکربن همراه است. مس رسانایی بالاتری دارد، اما استخراج آن موجب آلودگی‌های قابل‌توجهی می‌شود. بنابراین از دید پایداری زیست‌محیطی، آلومینیوم انتخاب مناسب‌تری است.
جمع‌بندی
در نهایت، انتخاب فلز مناسب برای ساخت سیم و کابل برق به نوع کاربرد، شرایط محیطی و بودجه بستگی دارد. مس همچنان بهترین گزینه از نظر رسانایی، دوام و ایمنی است، اما آلومینیوم با وزن کمتر و قیمت پایین‌تر در بسیاری از پروژه‌های بزرگ جایگزینی اقتصادی محسوب می‌شود. نقره و طلا نیز اگرچه رسانایی و دوام بالایی دارند، اما به دلیل هزینه زیاد، تنها در کاربردهای خاص مورد استفاده قرار می‌گیرند. شناخت دقیق ویژگی‌های هر فلز، به مهندسان و مصرف‌کنندگان کمک می‌کند تا انتخابی هوشمندانه و به‌صرفه داشته باشند.
