تصور کنید در حال لذت بردن از یک روز آفتابی در کنار استخر هستید و ناگهان نیاز به اتصال یک وسیله برقی پیدا می‌کنید، یا در محیط پربخار یک آشپزخانه صنعتی کار می‌کنید، یا حتی در یک موتورخانه که استفاده از کلید پریز ضد آب برای موتورخانه امری حیاتی است، حضور دارید. در تمامی این شرایط که رطوبت و آب به شکلی جدی مطرح هستند، استفاده از کلید و پریزهای معمولی نه تنها می‌تواند منجر به خرابی تجهیزات شود، بلکه خطر برق‌گرفتگی و آتش‌سوزی را نیز به همراه دارد. اینجاست که اهمیت تجهیزاتی چون کلید بارانی و پریز بارانی، و به طور کلی محصولات مقاوم در برابر نفوذ مایعات، یا دقیق‌تر بگوییم، محصولات دارای استاندارد حفاظتی IP (Ingress Protection) مانند یک کلید پریز ضد آب تاییدیه دار آشکار می‌شود. این تجهیزات، به‌ویژه اگر از نمونه‌های باکیفیت و مطابق با استانداردهای سخت‌گیرانه مانند کلید پریز ضد آب اروپایی باشند، سپر دفاعی سیستم الکتریکی شما در برابر نفوذ آب، گرد و غبار و حتی اجسام خارجی هستند. استاندارد IP، زبان مشترکی برای بیان میزان مقاومت یک محصول در برابر این عوامل محیطی است و درک آن، کلید انتخاب صحیح برای محیط‌های خاص خواهد بود. در ادامه این مقاله، به طور عمیق به بررسی استاندارد IP، تفاوت‌های ساختاری این محصولات با نمونه‌های عادی، کاربردهای حیاتی آنها، فرآیند تولیدشان و در نهایت، راهنمایی برای یک خرید آگاهانه خواهیم پرداخت. با ما همراه باشید تا دریابید چگونه این تجهیزات کوچک اما حیاتی، ایمنی و دوام را برای شما به ارمغان می‌آورند.

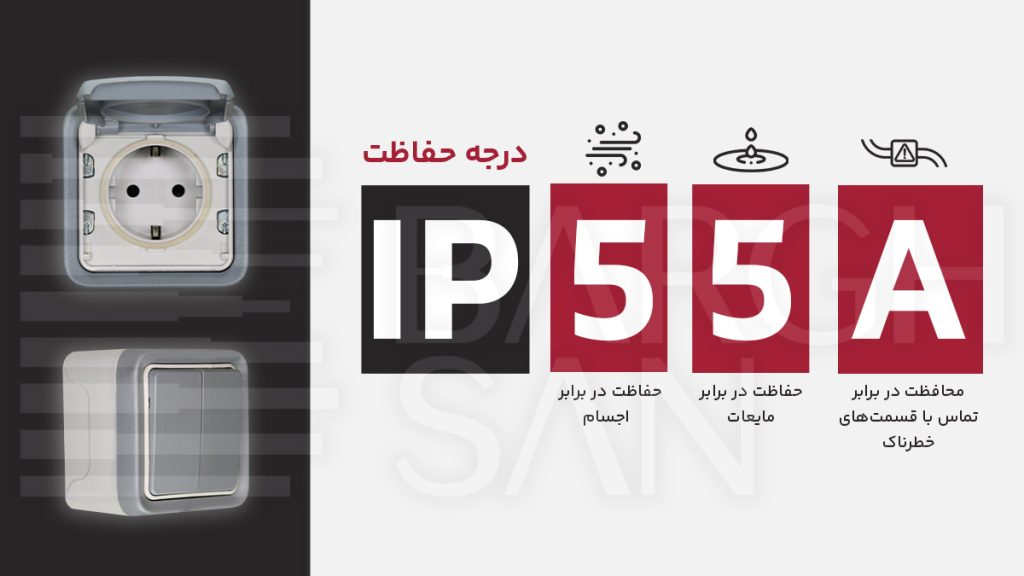

استاندارد IP، که مخفف Ingress Protection یا درجه حفاظت در برابر نفوذ است، توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) تدوین شده و با دو عدد پس از حروف IP مشخص می‌شود. عدد اول (از 0 تا 6) بیانگر میزان حفاظت در برابر نفوذ اجسام جامد خارجی و گرد و غبار است و عدد دوم (از 0 تا 9K) میزان حفاظت در برابر نفوذ آب و مایعات را نشان می‌دهد. هرچه این اعداد بالاتر باشند، درجه حفاظت محصول نیز بیشتر خواهد بود.
برای مثال، IP44 به معنای حفاظت در برابر اجسام بزرگتر از 1 میلی‌متر و پاشش آب از تمام جهات است، در حالی که IP68 نشان‌دهنده عدم نفوذ کامل گرد و غبار و مقاومت در برابر غوطه‌وری دائم در آب تحت شرایط مشخص شده توسط تولیدکننده است. درک دقیق این کدها برای انتخاب کلید و پریز مناسب برای محیط‌های مرطوب یا پر گرد و غبار مانند حمام، آشپزخانه، کارگاه‌ها، فضاهای باز و محیط‌های صنعتی ضروری است. انتخاب نادرست می‌تواند منجر به کاهش عمر مفید تجهیزات، خطرات ایمنی و هزینه‌های اضافی شود. در جدول زیر، تفسیر کاملی از ارقام مختلف این استاندارد ارائه شده است:
| رقم اول (حفاظت در برابر جامدات) | تفسیر | مثال | رقم دوم (حفاظت در برابر مایعات) | تفسیر | مثال |
|---|---|---|---|---|---|
| 0 | بدون حفاظت | - | 0 | بدون حفاظت | - |
| 1 | حفاظت در برابر اجسام بزرگتر از ۵۰ میلی‌متر | تماس اتفاقی دست | 1 | حفاظت در برابر چکیدن عمودی آب (باران بسیار خفیف) | چکیدن آب از سقف |
| 2 | حفاظت در برابر اجسام بزرگتر از ۱۲.۵ میلی‌متر | انگشتان دست | 2 | حفاظت در برابر چکیدن آب با زاویه ۱۵ درجه نسبت به عمود | چکیدن آب با کمی زاویه |
| 3 | حفاظت در برابر اجسام بزرگتر از ۲.۵ میلی‌متر | ابزار و سیم‌های ضخیم | 3 | حفاظت در برابر پاشش آب با زاویه ۶۰ درجه نسبت به عمود (اسپری آب) | باران معمولی، اسپری آب |
| 4 | حفاظت در برابر اجسام بزرگتر از ۱ میلی‌متر | سیم‌های نازک، پیچ، حشرات درشت | 4 | حفاظت در برابر پاشش آب از تمام جهات (splashing) | پاشیدن آب از هر جهت، مناسب برای حمام (دور از دوش مستقیم) |
| 5 | حفاظت در برابر گرد و غبار (نفوذ محدود مجاز) | ممانعت از ورود مقدار زیادی گرد و غبار | 5 | حفاظت در برابر جت‌های آب کم فشار از تمام جهات (water jets) | شستشو با شلنگ آب کم فشار |
| 6 | حفاظت کامل در برابر گرد و غبار (عدم نفوذ) | محیط‌های بسیار پر گرد و غبار صنعتی | 6 | حفاظت در برابر جت‌های آب پرفشار از تمام جهات (powerful water jets) | شستشو با شلنگ آب پرفشار، عرشه کشتی |
| 7 | حفاظت در برابر غوطه‌وری موقت در آب (تا عمق ۱ متر برای ۳۰ دقیقه) | افتادن اتفاقی در آب | |||
| 8 | حفاظت در برابر غوطه‌وری دائم در آب (تحت شرایط تولیدکننده) | تجهیزات زیر آب مانند پمپ‌های استخر (با مشخصات تولیدکننده) | |||
| 9K | حفاظت در برابر جت‌های آب پرفشار و دمای بالا | شستشوی صنعتی با فشار و دمای بالا |
کلید و پریزهای ماژولار ضد آب، فراتر از یک پوشش ساده، از نظر ساختاری و مواد اولیه تفاوت‌های بنیادینی با نمونه‌های معمولی دارند. اولین و بارزترین تفاوت، وجود درپوش‌های محافظ با واشرهای لاستیکی یا سیلیکونی است که پس از اتصال دوشاخه یا در زمان عدم استفاده، روی پریز را پوشانده و از نفوذ آب و گرد و غبار جلوگیری می‌کنند. در کلیدها نیز، مکانیزم اهرم یا دکمه در یک محفظه کاملاً ایزوله قرار گرفته و اغلب دارای یک پوسته انعطاف‌پذیر و آب‌بند است. بدنه این محصولات معمولاً از پلاستیک‌های مهندسی شده مقاوم مانند پلی‌کربنات یا ABS تقویت‌شده ساخته می‌شود که علاوه بر مقاومت در برابر ضربه، در مقابل اشعه UV خورشید (برای کاربردهای بیرونی) و مواد شیمیایی نیز پایداری بیشتری دارند. اتصالات داخلی و ترمینال‌ها نیز گاهی با روکش‌های ضد خوردگی محافظت می‌شوند. برای مثال، یک پریز معمولی IP20 صرفاً از تماس انگشت با بخش‌های برق‌دار جلوگیری می‌کند، اما یک پریز ماژولار ضد آب با استاندارد IP55، دارای یک قاب و درپوش محافظ با واشر است که کابل ورودی نیز از طریق یک گلند (gland) آب‌بندی شده به آن متصل می‌شود، این امر تضمین می‌کند که حتی جت‌های آب کم‌فشار نیز به داخل آن نفوذ نکنند. سیستم ماژولار نیز امکان تعویض یا ترکیب مکانیزم‌های مختلف کلید و پریز را درون یک قاب ضد آب واحد فراهم می‌کند.
این تجهیزات حفاظتی در دو نوع اصلی نصب، یعنی توکار (flush-mounted) و روکار (surface-mounted) عرضه می‌شوند. از نظر کیفیت ساخت، مواد به‌کار رفته و درجه حفاظت IP، معمولاً تفاوتی بین مدل توکار و روکار یک سری خاص از یک تولیدکننده معتبر وجود ندارد. به عبارت دیگر، یک کلید IP55 روکار همان سطح از محافظت را ارائه می‌دهد که نمونه توکار IP55 از همان سری ارائه می‌دهد. انتخاب بین این دو نوع، بیشتر به الزامات محل نصب، زیبایی‌شناسی و سهولت نصب بستگی دارد. مدل‌های روکار، که محفظه و مکانیزم آنها به صورت یکپارچه روی سطح دیوار نصب می‌شود، برای مکان‌هایی که امکان یا تمایل به کنده‌کاری دیوار وجود ندارد (مانند دیوارهای پیش‌ساخته، کارگاه‌ها، یا افزودن یک نقطه جدید در فضای باز) ایده‌آل هستند. نصب آنها سریع‌تر و ساده‌تر است. در مقابل، مدل‌های توکار، ظاهری یکپارچه‌تر و هم‌سطح با دیوار ایجاد می‌کنند و برای فضاهایی که زیبایی بصری در اولویت است (مانند حمام‌های مدرن یا آشپزخانه‌های طراحی‌شده) ترجیح داده می‌شوند، هرچند نصب آنها نیازمند قوطی‌گذاری و آماده‌سازی قبلی دیوار است.
در میان گزینه‌های باکیفیت موجود در بازار، سری پلکسو (Plexo) از شرکت معتبر فرانسوی لگراند (Legrand)، یکی از شناخته‌شده‌ترین و قابل اعتمادترین نمونه‌ها برای کلید و پریزهای ضد آب و مقاوم در برابر شرایط محیطی سخت است. محصولات سری پلکسو، که اغلب با استاندارد IP55 و بالاتر عرضه می‌شوند، هم در مدل‌های توکار و هم روکار موجود هستند و طیف وسیعی از مکانیزم‌ها شامل انواع کلید، پریز برق، پریز شبکه، و دکمه زنگ را پوشش می‌دهند. طراحی مقاوم، استفاده از مواد با کیفیت بالا، سهولت نصب و اطمینان از عملکرد طولانی‌مدت در شرایط مرطوب و پر گرد و غبار، از ویژگی‌های بارز این سری است که آن را به گزینه‌ای عالی برای کاربردهای مسکونی، تجاری و صنعتی تبدیل کرده است.
کلید و پریزهای ضد آب در مکان‌هایی که رطوبت، پاشش آب، بخار، گرد و غبار و حتی شرایط سخت جوی حاکم است، نه یک انتخاب، بلکه یک ضرورت انکارناپذیر هستند. انتخاب درجه IP مناسب، ارتباط مستقیمی با شدت این عوامل در محیط دارد. برای مثال، یک کلید یا پریز با استاندارد IP44 را در نظر بگیرید. عدد اول ‘4’ به معنای حفاظت در برابر ورود اجسام جامد بزرگتر از 1 میلی‌متر (مانند اکثر سیم‌ها، پیچ‌ها و حشرات درشت) است و عدد دوم ‘4’ نشان‌دهنده حفاظت در برابر پاشش آب از تمام جهات می‌باشد. این درجه از حفاظت، آن را برای استفاده در فضاهای داخلی مرطوب مانند حمام‌ها (خارج از محدوده مستقیم دوش یا وان)، آشپزخانه‌ها (با فاصله ایمن از سینک)، و همچنین فضاهای نیمه‌باز مانند بالکن‌های سرپوشیده یا ایوان‌ها که در معرض باران مستقیم و شدید نیستند، مناسب می‌سازد. دلیل این انتخاب آن است که در این مکان‌ها، احتمال پاشش قطرات آب وجود دارد اما دستگاه مستقیماً زیر جریان آب پرفشار قرار نمی‌گیرد یا در آب غوطه‌ور نمی‌شود. یک پریز IP44 در کنار روشویی حمام، از نفوذ قطرات آبی که هنگام شستن دست‌ها به اطراف پاشیده می‌شود، جلوگیری می‌کند.
حال به سراغ استاندارد IP55 برویم. عدد اول ‘5’ بیانگر “حفاظت در برابر گرد و غبار” است، به این معنی که نفوذ گرد و غبار به طور کامل مسدود نمی‌شود اما به میزانی نخواهد بود که در عملکرد ایمن دستگاه اختلال ایجاد کند. عدد دوم ‘5’ نیز نشان‌دهنده “حفاظت در برابر جت‌های آب کم‌فشار” از هر جهت است. این ترکیب، کلید و پریزهای IP55 را برای محیط‌های بیرونی که در معرض بارندگی و گرد و غبار هستند، مانند باغ‌ها، حیاط‌ها، پاسیوها، و همچنین کارگاه‌هایی که گرد و غبار زیادی تولید می‌کنند (مانند کارگاه نجاری) و یا محیط‌هایی که با شلنگ آب و با فشار کم شسته می‌شوند (مانند برخی قسمت‌های کارواش‌ها یا آشپزخانه‌های صنعتی بزرگ) ایده‌آل می‌سازد. به عنوان مثال، یک پریز IP55 که برای اتصال ماشین چمن‌زنی در باغ نصب شده، هم در برابر نفوذ گرد و خاک معلق در هوا و هم در برابر آب باران یا آبیاری با شلنگ مقاومت می‌کند و مانع از بروز اتصالی و خطرات بعدی می‌شود.
در شرایط سخت‌تر، مانند محیط‌های صنعتی که با جت‌های آب پرفشار شستشو داده می‌شوند یا احتمال غوطه‌وری موقت وجود دارد (مثلاً در نزدیکی استخرها)، به استانداردهای بالاتری مانند IP66 (حفاظت کامل در برابر گرد و غبار و جت‌های آب پرفشار) یا IP67 (حفاظت کامل در برابر گرد و غبار و غوطه‌وری موقت تا عمق 1 متر) نیاز خواهد بود.
استفاده از کلید و پریزهای معمولی در این مکان‌ها می‌تواند فاجعه‌بار باشد. نفوذ رطوبت و گرد و غبار به سرعت باعث خوردگی اتصالات فلزی داخلی، ایجاد اتصالی کوتاه، قطع شدن مدار و در نهایت از کار افتادن وسیله برقی متصل می‌شود. خطر بزرگتر، برق‌گرفتگی کاربران به دلیل تماس با سطوح مرطوب و برق‌دار است که می‌تواند منجر به صدمات جدی یا حتی مرگ شود. علاوه بر این، جرقه‌های ناشی از اتصالی در محیط‌های حاوی گازهای قابل اشتعال یا گرد و غبار معلق (مانند کارگاه‌های چوب‌بری یا سیلوها) می‌تواند منجر به انفجار و آتش‌سوزی‌های گسترده گردد. بنابراین، هزینه اولیه بالاتر برای تهیه کلید و پریز ضد آب با درجه IP مناسب، در برابر خسارات جانی و مالی ناشی از حوادث احتمالی، سرمایه‌گذاری ناچیزی محسوب می‌شود.
فرآیند تولید کلید و پریزهای ضد آب، مجموعه‌ای از مراحل دقیق مهندسی، انتخاب مواد پیشرفته و کنترل کیفیت سخت‌گیرانه است. این فرآیند با طراحی مفهومی و مهندسی محصول آغاز می‌شود. در این مرحله، با استفاده از نرم‌افزارهای CAD، تمامی اجزا شامل بدنه، درپوش، مکانیزم داخلی، واشرها و گلندهای ورودی کابل با دقت طراحی می‌شوند تا انطباق کامل با استانداردهای IP مورد نظر حاصل شود. سپس، انتخاب مواد اولیه صورت می‌گیرد؛ پلاستیک‌های مهندسی مانند پلی‌کربنات (PC) یا ABS با مقاومت بالا در برابر ضربه، حرارت و اشعه UV برای بدنه و درپوش، و الاستومرهای ترموپلاستیک (TPE) یا سیلیکون برای واشرها و آب‌بندها به دلیل انعطاف‌پذیری و دوام بالا در شرایط مختلف دمایی و رطوبتی انتخاب می‌شوند. قطعات فلزی داخلی مانند کنتاکت‌ها نیز از آلیاژهای مس با رسانایی بالا و مقاومت در برابر خوردگی ساخته می‌شوند. مرحله بعدی، تولید قطعات با استفاده از فناوری‌هایی نظیر قالب‌گیری تزریقی برای اجزای پلاستیکی و پرسکاری برای قطعات فلزی است. پس از تولید، مونتاژ قطعات با دقت انجام شده و واشرها و آب‌بندها در محل‌های دقیق خود نصب می‌شوند. در نهایت، هر محصول تحت آزمایش‌های کنترل کیفیت دقیق قرار می‌گیرد. این آزمایش‌ها شامل تست‌های عملکرد الکتریکی، تست‌های مقاومت مکانیکی و مهم‌تر از همه، تست‌های مربوط به استاندارد IP (مانند پاشش آب با فشار مشخص یا غوطه‌وری در آب و تست نفوذ گرد و غبار در محفظه‌های مخصوص) است تا اطمینان حاصل شود که محصول نهایی دقیقاً مطابق با درجه حفاظتی ادعا شده عمل می‌کند.
همانطور که در این مقاله به تفصیل بررسی شد، کلید و پریزهای دارای استاندارد IP نقشی حیاتی در تامین ایمنی و افزایش طول عمر سیستم‌های الکتریکی در محیط‌های چالش‌برانگیز ایفا می‌کنند. از درک دقیق کدهای استاندارد IP و تفاوت‌های ساختاری این محصولات با نمونه‌های معمولی گرفته تا شناخت کاربردهای ضروری و آگاهی از فرآیند تولید پیچیده آنها، همگی نشان‌دهنده اهمیت انتخاب صحیح این تجهیزات است. سرمایه‌گذاری اولیه برای خرید کلید و پریز ضد آب با کیفیت، در بلندمدت با جلوگیری از خسارات مالی ناشی از خرابی تجهیزات، هزینه‌های تعمیرات و مهم‌تر از آن، پیشگیری از حوادث ناگوار جانی، کاملاً توجیه‌پذیر است. انتخاب محصولی با درجه IP مناسب برای هر کاربرد خاص، تضمین‌کننده آرامش خاطر و عملکرد بدون وقفه سیستم الکتریکی شما خواهد بود.
