ساختار کابل برق آلومینیومی 2*16 خراسان NA2XY
کابل زمینی آلومینیوم 2*16 خراسان افشارنژاد با ساختار AL / XLPE / PVC / PVC، با ولتاژ نامی 0.6/1 (1.2) کیلوولت و فرکانس سیستمی 50 هرتز، اطمینان از عملکرد مطمئن و پایدار در طیف وسیعی از کاربردهای الکتریکی را فراهم می‌کند. مقاومت هادی در دمای 20 درجه سانتیگراد، برابر با 1.91 اهم بر کیلومتر، بهینه‌سازی شده برای کاهش تلفات انرژی و افزایش کارایی انتقال برق می‌باشد. کابل زمینی آلومینیوم دو سیمه با عایق پلی اتیلن کراس لینک شده و روکش ترموپلاستیک از نوع NA2XY و به مقطع 2*16 میلیمتر مربع، با توانایی تحمل بیشترین دمای عایقی +250 درجه سانتیگراد در زمان اتصال کوتاه و دمای کاری مجاز -5 تا +90 سانتیگراد، برای استفاده در شرایط سخت و متغیر ایده‌آل است. کابل استخوانی آلومینیوم 2×16 خراسان افشارنژاد، از دو رشته تشکیل شده است که هر کدام دارای سطح مقطع 16 میلیمتر مربع می‌باشند؛ یک رشته به عنوان فاز و دیگری به عنوان نول عمل می‌کند. هر یک از این رشته‌ها از 7 مفتول با قطر 1.66 میلیمتر تشکیل شده‌اند، که این ساختار نیمه افشان (کلاس ۲)، اطمینان از انتقال انرژی با کارایی بالا و امنیت مطلوب را فراهم می‌آورد.

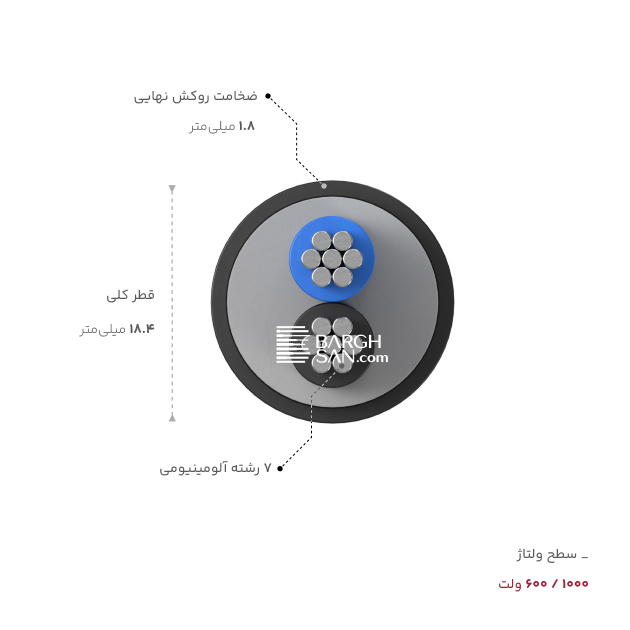

استفاده از روکش نهایی PVC با ضخامت 1.8 میلیمتر با رنگ مشکی، علاوه بر افزایش دوام و مقاومت در برابر شرایط محیطی مختلف، ظاهری زیبا و حرفه‌ای به کابل آلومینیوم 2*16 افشارنژاد می‌بخشد. قطر نهایی (تقریبی) خارجی کابل برق آلومینیوم 2 در 16 خراسان نیز 18.4 میلیمتر می‌باشد.

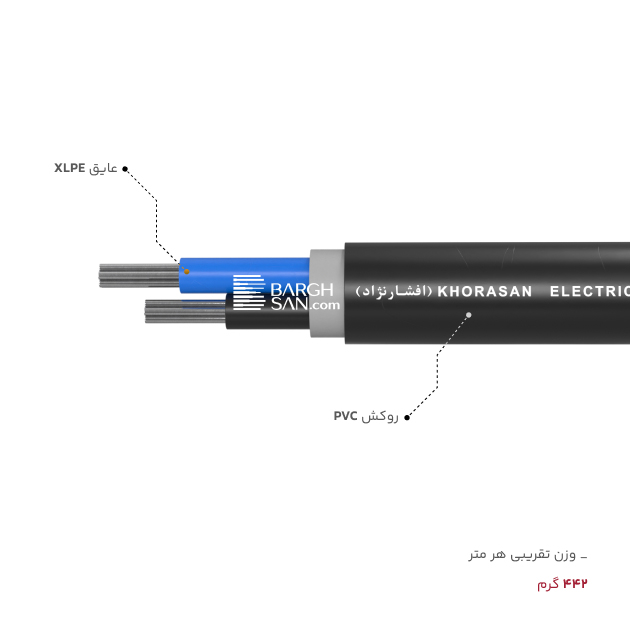

عایق XLPE مورد استفاده در کابل آلومینیوم 2 در 16 خراسان افشارنژاد، مقاومت بالایی در برابر دما دارد، که این ویژگی‌ها امنیت و عمر طولانی کابل را تضمین می‌کند. به علاوه، ضخامت عایق هادی فاز و نول که هر دو 0.7 میلیمتر است، از تداخل الکتریکی و خطرات احتمالی جلوگیری می‌کند.
سطح مقطع 16 میلیمتر مربع کابل آلومینوم قادر به عبور چند آمپر جریان است؟
| 10 متر | 77 آمپر |
| 50 متر | 77 آمپر |
| 100 متر | 50 آمپر |
| 150 متر | 33 آمپر |
ویژگی های کلیدی کابل آلومینیوم 2*16 خراسان افشارنژاد
- روکش با کیفیت با مقاومت مکانیکی بالا روکش نهایی PVC اکسترود شده با ضخامت ۱.۸ میلیمتر
- رنگبندی استاندارد فاز: مشکلی و نول: آبی
- تحمل حرارتی لحظه‌ای در اتصال کوتاه دمای تحمل عایق 250+ درجه سانتیگراد
- ساختار کابل بر اساس استاندارد VDE NA2XY
- جنس فیلر محصول PVC اکسترود شده
- شریان‌های تغذیه فشار ضعیف مناسب برای تغذیه بارهای توان ضعیف یا انشعابات
ویژگی‌های کابل آلومینیوم 2*16 خراسان افشارنژاد NA2XY
خواص ویژه روکش یا غلاف هادی که دارای خاصیت جلوگیری از گسترش حریق مطابق با استاندارد IEC60332-1-2 است، امنیت و مقاومت را در برابر پخش شدن آتش سوزی فراهم می‌آورد. بسته‌بندی کابل 2 رشته مقطع 16 آلومینیوم در قرقره‌ها، نه تنها حمل و نقل و نگهداری آن را آسان می‌کند، بلکه اطمینان می‌دهد که کابل آلومینیوم 2 در 16 زمینی در طول تمام مراحل، از تولید تا نصب، در بهترین شرایط باقی می‌ماند. وزن تقریبی کابل آلومینیوم دو در شانزده افشار نژاد خراسان، 442 کیلوگرم بر کیلومتر، با توجه به کیفیت و دوام آن، بسیار مطلوب است. قیمت کابل دو رشته آلومینیومی سایز 16 NA2XY، با توجه به مشخصات فنی پیشرفته و منحصر به فرد خود، قیمتی ایده‌آل و منصفانه می‌باشد. این کابل، نه تنها از نظر فنی برتر است، بلکه با ارائه امنیت، کارایی و دوام بالا، ارزش افزوده‌ای بی‌نظیر را به هر پروژه می‌افزاید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه : 0.65 کیلوآمپر
- حداکثر دمای کاری : 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول
- ساختار کابل: AL / XLPE / PVC / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق آلومینیوم 2 در 16 افشارنژاد با عایق (XLPE)
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
