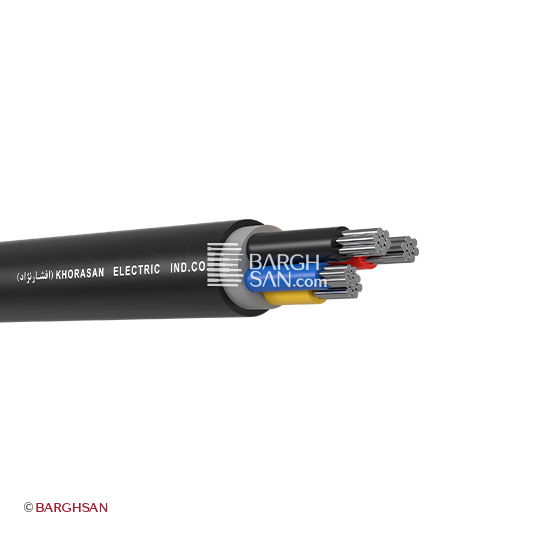

طراحی کابل برق آلومینیوم 3*35+16 افشارنژاد NA2XY
کابل زمینی آلومینیوم 3×35+16 خراسان افشارنژاد، با طراحی بهینه و استفاده از مواد اولیه درجه یک، به گونه‌ای طراحی شده است که حداکثر کارایی و امنیت را در طولانی‌ترین دوره‌های زمانی تضمین کند. کابل 3 رشته 35+16 آلومینیوم خراسان با مقاومت هادی در دمای 20 درجه سانتیگراد برای رشته‌های فاز 0.868 و برای رشته نول 1.91 اهم بر کیلومتر است که نشان‌دهنده بهینه‌سازی عالی در انتقال جریان الکتریکی می‌باشد که به طور قابل توجهی به کاهش تلفات انرژی و افزایش کارآمدی سیستم‌های الکتریکی کمک می‌کند. روکش یا غلاف کابل آلومینیوم 3 در 35 بعلاوه 16 خراسان افشارنژاد دارای خاصیت جلوگیری از گسترش حریق طبق استاندارد IEC60332-1-2 است، اطمینان از حفاظت در برابر آتش را به سطوح بالاتری می‌برد که این امر برای حفظ ایمنی در ساختمان‌ها حیاتی است. کابل برق استخوانی آلومینیوم 3X35+16 زمینی خراسان افشارنژاد، با ترکیبی از کارایی بالا، امنیت و دوام، نه تنها نیازهای فعلی پروژه‌های ساختمانی را برآورده می‌سازد بلکه استانداردهای آینده را نیز پیش‌بینی می‌کند. این کابل، با ارائه راهکاری پیشرفته برای انتقال انرژی، میراثی دائمی از کیفیت و اعتماد را به جا می‌گذارد.

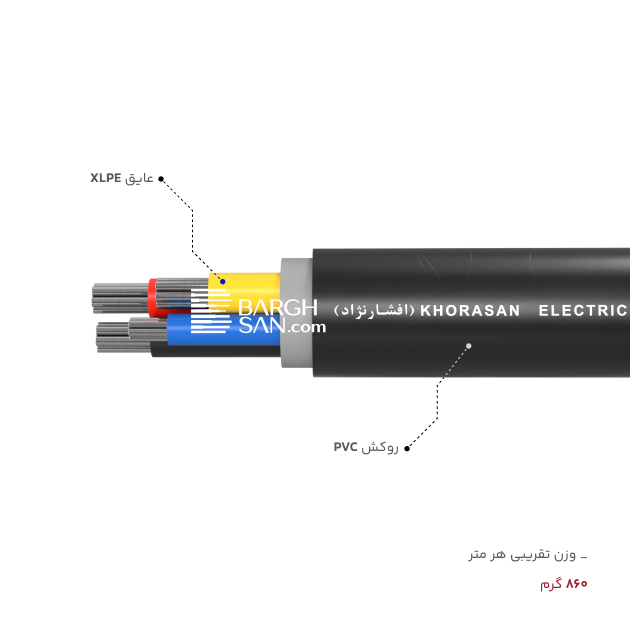

عایق کابل آلومینیوم 3 در 35 بعلاوه 16 با XLPE اکسترود شده، امنیت و دوام آن را در برابر شرایط محیطی دشوار مانند حرارت بالا، فشار و تماس با سطوح سخت تضمین می‌کند. ضخامت 0.9 میلی‌متری عایق هادی برای رشته‌های فاز و ضخامت 0.7 میلی‌متری رشته نول، به این کابل اجازه می‌دهد تا در برابر انواع مختلف تداخل‌های الکتریکی مقاومت کند، که این امر به حفظ کیفیت انتقال برق کمک شایانی می‌کند. استفاده از روکش نهایی PVC با ضخامت 1.8 میلیمتر به کابل مقاومت بیشتری در برابر عوامل خارجی می‌بخشد.

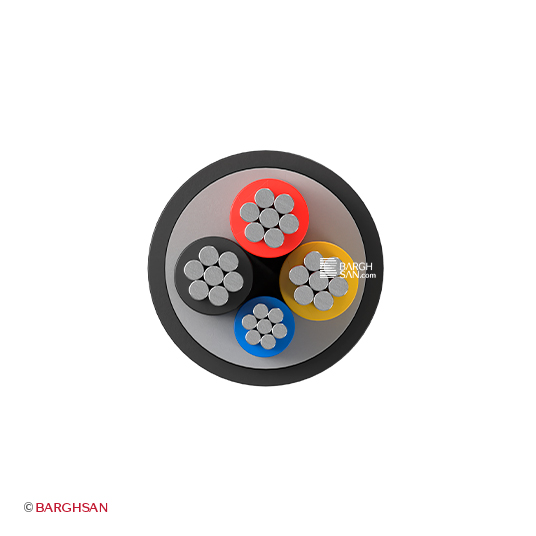

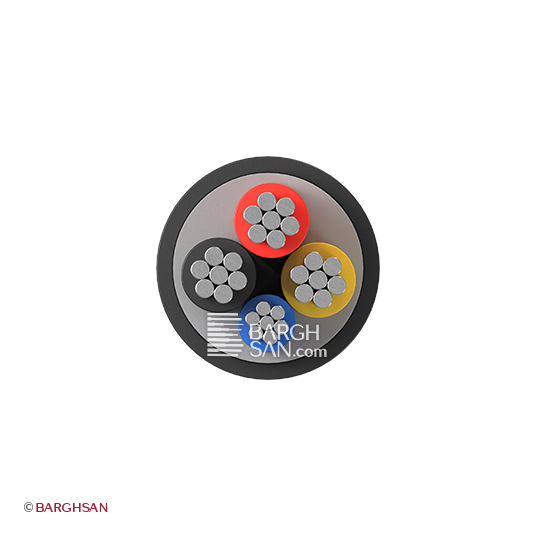

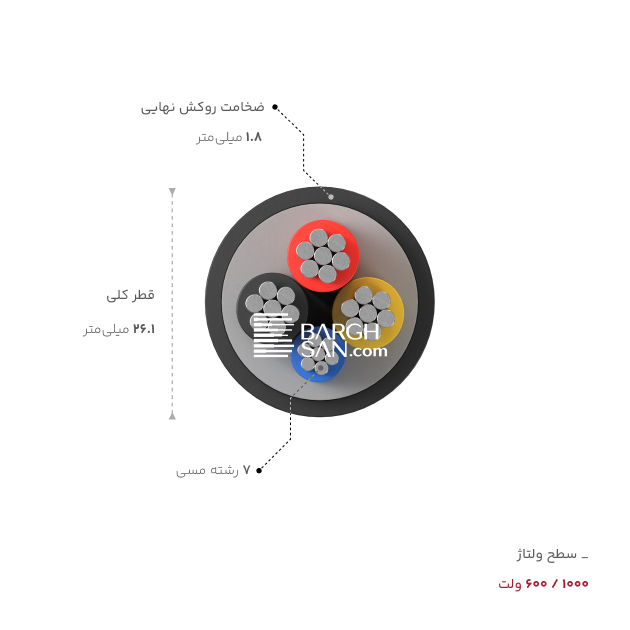

کابل برق آلومینیوم 3*35+16 افشارنژاد خراسان با ساختار AL / XLPE / PVC / PVC و داشتن هادی‌های آلومینیومی با خلوص بالا از نوع نیمه افشان گرد تابیده شده به صورت منظم، دارای سه رشته فاز با سطح مقطع 35 میلی‌مترمربع که هر رشته فاز شامل 7 مفتول با قطر 2.45 میلیمتر به همراه یک رشته نول با سطح مقطع 16 میلیمتر مربع که شامل 7 تار مفتولی با قطر 1.66 میلیمتر می‌باشد، که نه تنها کارایی انتقال برق را به طور قابل توجهی افزایش می‌دهد بلکه مقاومت مکانیکی کابل آلومینیوم 3 در 35 بعلاوه 16 خراسان را به حداکثر می‌رساند.
کابل آلومینیوم 3*35+16 قادر به عبور چند آمپر جریان است؟
| 10 متر | 114 آمپر |
| 50 متر | 114 آمپر |
| 100 متر | 100 آمپر |
| 150 متر | 67 آمپر |
ویژگی های کلیدی کابل آلومینیوم 3*35+16 خراسان افشارنژاد
- ساختار مستحکم هادی نول یک رشته مشتمل بر ۷ تار با قطر ۱.۶۶ میلیمتر
- ساختار مستحکم هادی‌های فاز هر رشته مشتمل بر ۷ مفتول با قطر ۲.۴۵ میلیمتر
- نوع هادی محصول آلومینیوم کلاس 2
- جنس فیلر و روکش نهایی محصول پلی وینیل کلراید
- گستره دمای عملیاتی مناسب برای کار در بازه دمایی 5- تا 90+ درجه سانتیگراد
- شریان اصلی تغذیه سه فاز ایده‌آل برای سیستم‌های توزیع سه فاز با نول کاهش یافته
ویژگی‌های کابل آلومینیوم 3 در 35 بعلاوه 16 خراسان افشارنژاد
یکی از مهم‌ترین ویژگی‌های کابل آلومینیوم زمینی 3*35+16 NA2XY خراسان، توانایی تحمل دمایی بالا در زمان اتصال کوتاه برای عایق است. با قابلیت تحمل دمایی لحظه‌ای تا 250 درجه سانتیگراد، کابل آلومینیوم سه در سی و پنج بعلاوه شانزده افشارنژاد خراسان در شرایط بحرانی نیز امنیت و ثبات را حفظ می‌کند. تحمل هادی در زمان اتصال کوتاه به طور لحظه‌ای برای کابل آلومینیوم 3×35 بعلاوه 16 با 1.45 کیلوآمپر، نشان‌دهنده استحکام و قابلیت اطمینان بالای کابل در مواقع اضطراری است. این میزان مقاومت اطمینان می‌دهد که کابل تحت شرایط بحرانی، همچون اتصال کوتاه، قادر به مدیریت جریان‌های بالا بدون آسیب دیدگی یا افت کارایی است. در رابطه با تست صحت و سلامت عایق هادی، که با ولتاژ 4 کیلوولت اجرا می‌شود، این فرآیند تضمین‌کننده کیفیت و دوام عایق‌بندی کابل آلومینیوم سه رشته 35 بعلاوه یک رشته 16 است. انجام این تست، که به دقت وجود هرگونه نقص، سوراخ، یا حباب هوا در عایق را بررسی می‌کند، اطمینان حاصل می‌کند که کابل در برابر تغییرات محیطی و شرایط سخت عملیاتی مقاوم است. قیمت کابل آلومینیوم 3*35+16 خراسان با توجه به مشخصات فنی درجه یک، قیمتی بسیار رقابتی و عادلانه می‌باشد.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه: 1.45 کیلوآمپر
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول
- ساختار کابل: AL / XLPE / PVC / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق آلومینیوم 3*35+16 افشارنژاد با عایق (XLPE)
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
صمدی –
با سلام میخواستم بپرسم نوع عایق PVC و XLPE با هم چه تفاوتی دارن؟
احسان کریمی –
درود خانم/آقای صمدی گرامی!
پلی‌اتیلن کراس لینک شده یا XLPE پایداری حرارتی بهتری نسبت به PVC دارد. این عایق می‌تواند دماهای بالاتری را، به خصوص در شرایط اضافه بار و اتصال کوتاه، بدون از دست دادن خواص عایقی خود تحمل کند. همچنین، مقاومت بهتری در برابر رطوبت و مواد شیمیایی دارد که آن را برای کاربردهای زیرزمینی و محیط‌های سخت مناسب‌تر می‌سازد.
