مشخصات کابل افشان 2*4 افشارنژاد H05VV-F

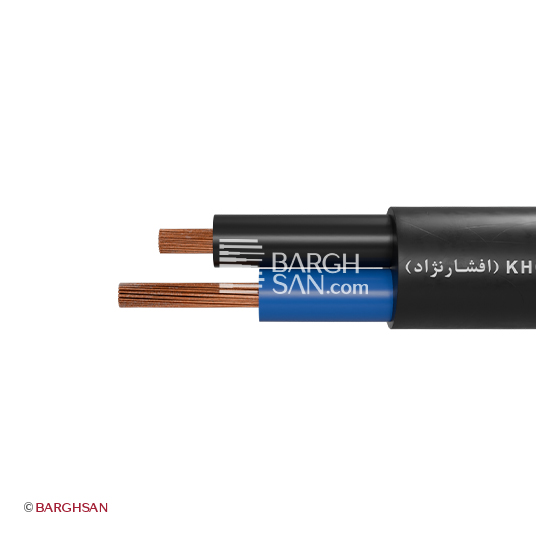

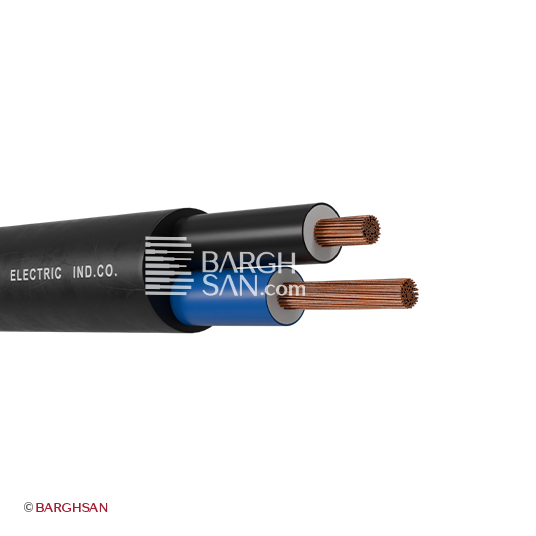

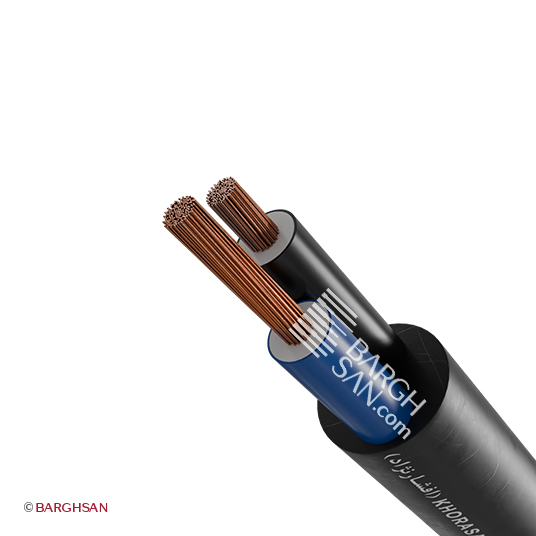

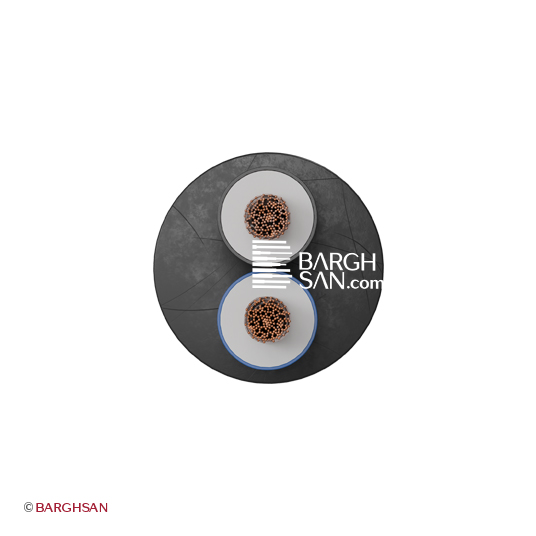

کابل افشان 2*4 افشارنژاد با 2 رشته در سطح مقطع 4 میلیمترمربع و هادی از جنس مس نرم شده و مرغوب، برای عبور جریان برق با ولتاژهای فشار پایین استفاده می‌شود. عایق به‌کار رفته برای پوشش هادی‌ها از جنس pvc مقاوم و تزریقی است. روکش نهایی کابل برق افشان 2*4 افشارنژاد نیز از همین جنس است. هادی داخل کابل افشان 2*4 خراسان شامل یک رشته فاز و یک رشته نول با سطح مقطع 4 میلیمتر مربع است. هرکدام از این رشته‌های فاز و نول دارای 56 تار هادی مسی با قطر 0.29 میلیمتر هستند. روکش هادی برای هریک از رشته‌های فاز و نول، ضخامتی یکسان دارد که برابر با 0.8 میلیمتر و از جنس PVC با دوام است. روکش رشته فاز، مشکی و روکش رشته نول آبی است. ضخامت روکش کلی دور این هادی‌ها 1.3 میلیمتر است.
یکی از مزیت‌های کابل برق افشان 2*4، انعطاف پذیری و قابلیت عبور از بخش‌های خمیده سازه در عملیات برقکشی است. عایق این کابل بسیار مقاوم است و تا مدت طولانی سالم می‌ماند. مهم‌ترین عامل موثر برای انتخاب و خرید کابل افشان 2 در 4 افشارنژاد و استفاده از آن در برقکشی‌های مختلف، سنجش‌های دقیق کیفیت محصول قبل از عرضه به بازار است.
محصول نهایی کابل افشان خراسان 2 در 4، با قطر 10.9 میلیمتر و وزن 190 گرم بر متر، به‌صورت کلاف و همراه با قرقره‌هایی در اندازه‌های مختلف به‌دست مشتریان می‌رسد. کابل برق افشان 2*4 افشارنژاد برای عبور جریان (ولتاژ نامی) 300 تا 500 ولت برق مناسب است و برای مصرف‌های ولتاژ پایین استفاده می‌شود. فرکانسی که این کابل در آن بهترین عملکرد را دارد 50 هرتز است.
کابل 2 رشته افشان سایز 4 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 46 آمپر |
| 50 متر | 40 آمپر |
| 100 متر | 20 آمپر |
| 150 متر | 13 آمپر |
ویژگی های کلیدی کابل افشان 2*4 خراسان افشارنژاد
- ایده‌آل برای مدارهای پرمصرف خانگی کابل دو رشته‌ای با سطح مقطع ۴ میلیمتر مربع
- سهولت در عبور کابل از داکت‌ها هادی مسی کلاس ۵، ۵۶ تار، بسیار نرم
- محافظت بهتر کابل در کاربردهای مختلف روکش بیرونی ضخیم‌تر PVC به ضخامت ۱.۳ میلیمتر
- کاهش افت ولتاژ در انتقال برق مقاومت هادی در دمای ۲۰ درجه سانتیگراد: ۴.۹۵ اهم بر کیلومتر
- افزایش ایمنی ساختمان در برابر آتش عدم انتشار شعله مطابق با استاندارد IEC 60332-1-2
- نمونه کاربرد کابل در سیم‌کشی کابل برق‌رسانی به تجهیزات پرتوان در آشپزخانه و کارگاه
خصوصیات کابل برق افشان 2*4 خراسان افشارنژاد NYMHY
از خصوصیات چشم‌گیر و کاربردی کابل افشان 2*4 خراسان، داشتن عایقی با جنس و طراحی خاص است که زمان وقوع آتش‌سوزی مانع گسترش حریق می‌شود. حداکثر مقاومت هادی در دمای 20 درجه سانتیگراد برابر با 4.95 اهم بر یک کیلومتر است. با عبور دادن ولتاژ برق 0.444 کیلوآمپر در 1 ثانیه، مقاومت عایق کابل افشان 24 ارزیابی می‌شود. همچنین، برای حصول اطمینان از عملکرد صحیح عایق و جلوگیری از بروز نقص در کابل افشان 24 خراسان هنگام استفاده، این کابل در شرایط آزمایشگاهی تحت آزمون ولتاژ قرار می‌گیرد. در این فرآیند، ولتاژ ۲ کیلوولت (2kV) به کابل اعمال می‌شود تا سلامت کامل و یکپارچگی عایق آن پیش از عرضه به بازار، کاملاً تأیید گردد. بیشترین تحمل دمای عایق این کابل 160 درجه سانتیگراد در اتصال کوتاه است و دمای مجاز محیط برای هادی از -30 تا 70 درجه سانتیگراد است. قیمت کابل افشان 2 در 4 افشارنژاد H05VV-F در این صفحه آمده است و شما می‌توانید برای کسب اطلاعات بیشتر راجع به محصولب و درصد تخفیف ها با کارشناسان ما تماس بگیرید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYMHY
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 300-500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل 2 در 4 افشان افشارنژاد
IEC 60227
IEC 60228
ISIRI 607-5
سحر –
سلام من دارم یک مقاله در مورد کابل های NYMHY مینویسم میشه من رو راهنمایی کنید که این ساختار چیه؟
سحر سیفان –
درود سحر عزیز. کابل NYMHY در بازار ایران با نام کابل افشان سبک یا کابل افشان معمولی نیز شناخته می‌شود. این کابل به دلیل انعطاف‌پذیری بالا، برای کاربردهایی که نیاز به حرکت یا پیچ‌وخم کابل وجود دارد، بسیار مناسب است.
رمزگشایی حروف اختصاری NYMHY
همانطور که اشاره کردید، حروف به کار رفته در نام این کابل، هرکدام بیانگر یکی از مشخصات فنی آن طبق استاندارد VDE آلمان است:
N: این حرف نشان می‌دهد که کابل بر اساس استاندارد VDE (اتحادیه مهندسین برق آلمان) تولید شده است و هادی آن از جنس مس (Copper) است.
Y (Polyvinylchlorid – PVC): اولین Y در این کد، به جنس عایق روکش سیم‌های داخلی کابل اشاره دارد که از پی‌وی‌سی (PVC) ساخته شده است. این ماده یک عایق الکتریکی متداول و مقاوم است.
MH (Mehrdrähtig, Harmonisiert): این بخش به مهم‌ترین ویژگی این کابل، یعنی نوع هادی آن، اشاره دارد. MH بیانگر این است که هادی کابل از نوع افشان انعطاف‌پذیر (Flexible Stranded Conductor) است. به عبارت دیگر، هر رشته سیم از تعداد زیادی تارهای نازک مسی تشکیل شده که انعطاف‌پذیری فوق‌العاده‌ای به کابل می‌بخشد.
Y (Polyvinylchlorid – PVC): حرف Y در انتهای کد نیز نشان‌دهنده جنس روکش یا غلاف نهایی کابل است که آن هم از پی‌وی‌سی (PVC) می‌باشد. این روکش خارجی، تمام رشته‌های داخلی را در کنار هم نگه داشته و از آن‌ها در برابر آسیب‌های فیزیکی و محیطی محافظت می‌کند.
