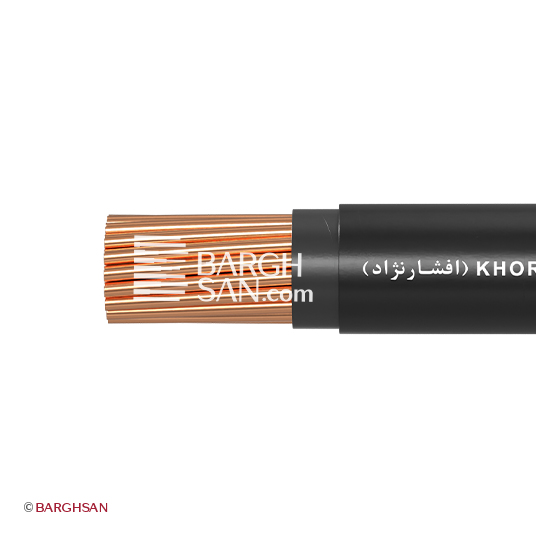

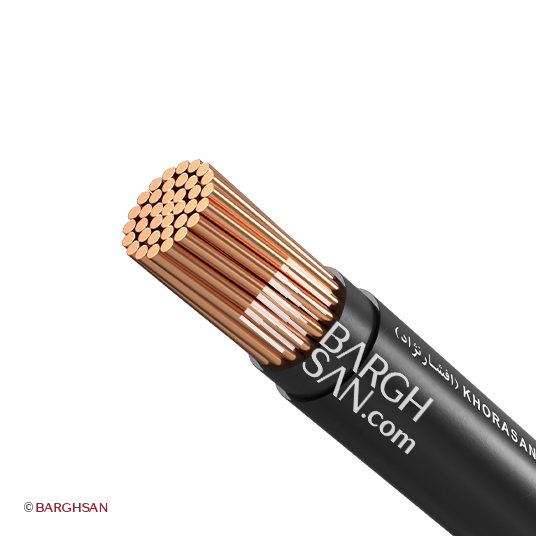

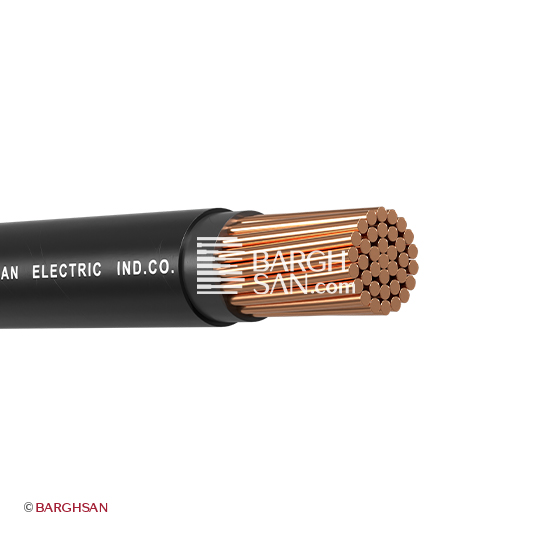

ساختار کابل مفتولی 1*120 خراسان NYY
هادی مورد استفاده در کابل زمینی تک سیمه با عایق و روکش ترموپلاستیک از نوع NYY و به مقطع 1×120 میلیمتر مربع از نوع کلاس 2 است که به عنوان “نیمه افشان” نیز شناخته می‌شود. هادی کلاس 2 کابل استخوانی 1*120 خراسان افشارنژاد، به صورت تارهای مفتولی تابیده شده طراحی می‌شوند تا علاوه بر حفظ انعطاف‌پذیری مناسب، مقاومت مکانیکی بالایی نیز داشته باشند. کابل 1*120 مفتول خراسان افشارنژاد با عایق PVC اکسترود شده با ضخامت 1.6 میلیمتر طراحی شده است. این عایق، نه تنها وظیفه اصلی محافظت الکتریکی را بر عهده دارد، بلکه به دلیل خواص محافظتی برجسته خود، نقشی حیاتی در تضمین عملکرد پایدار کابل ایفا می‌کند. یکی از مهم‌ترین ویژگی‌های این عایق، توانایی آن در حفظ عملکرد بهینه کابل در دامنه دمایی وسیع از -30 تا +70 درجه سانتیگراد است. غلاف بیرونی کابل سنگین مسی 1X120 خراسان افشارنژاد نیز از PVC اکسترود شده با ضخامت 1.6 میلیمتر تهیه شده است. این غلاف به طور خاص برای مقاومت در برابر سایش، ضربه و فشارهای مکانیکی طراحی شده است.
وزن 1.32 کیلوگرم در هر متر، به دلیل استفاده از مس خالص و مواد با کیفیت در ساختار کابل زمینی 1*120 خراسان افشارنژاد، نشان از حجم بالای مواد به کار رفته و استحکام فوق‌العاده این کابل ممتاز دارد. این کابل درجه یک برای پروژه‌های سنگین و محیط‌هایی که نیاز به انتقال جریان‌های قوی دارند، ایده‌آل است.
کابل برق زمینی 1×120 خراسان افشارنژاد دارای ضخامت و وزن بالایی است که نشان‌دهنده‌ی استحکام و دوام بالای آن در برابر شرایط محیطی و مکانیکی مختلف است. قطر کلی کابل خشک 1 در 120 خراسان افشارنژاد در حدود 20.54 میلیمتر است، که به آن قدرت و استقامت بالایی می‌بخشد.
کابل ۱ رشته مفتول سایز 120 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 315 آمپر |
| 50 متر | 315 آمپر |
| 100 متر | 315 آمپر |
| 150 متر | 315 آمپر |
ویژگی‌های شاخص کابل دفنی 1*120 خراسان افشارنژاد
- ویژگی رسانایی بهینه الکتریکی مقاومت در دمای ۲۰° سانتیگراد: ۰.۱۵۳ اهم بر کیلومتر
- ساختار استاندارد NYY کابل مطابق با استاندارد DIN VDE
- پایداری عایق در برابر جریان‌های بالا تحمل جریان اتصال کوتاه (۱ ثانیه): ۱۳.۳ کیلوآمپر

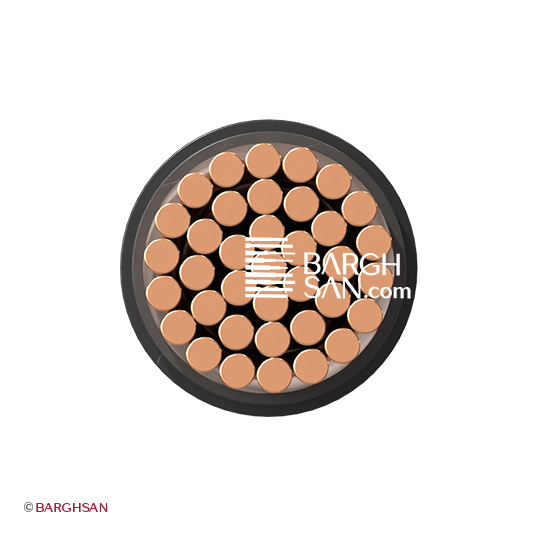

- ساختار هادی چند مفتولی استاندارد هادی مفتولی کلاس ۲ با ۳۷ تار مفتول
- لایه روکش بیرونی مقاوم ضخامت نامی روکش خارجی: ۱.۶ میلیمتر
- قابل استفاده در انواع شرایط محیطی مختلف از -30 تا +70 درجه سانتیگراد
کاربرد کابل مفتولی 1*120 افشارنژاد NYY
کابل نصب ثابت 1*120 خراسان افشارنژاد NYY با ولتاژ نامی 600/1000 ولت (شبکه فشار ضعیف) و فرکانس سیستمی 50 هرتز طراحی شده است. کابل استخوانی 1×120 خراسان افشارنژاد، با انتقال مطمئن و پایدار جریان برق، اطمینان می‌دهد که تجهیزات الکتریکی شما با بالاترین کارایی و بدون هیچ‌گونه اختلالی عمل خواهند کرد. کابل دفنی 1*120 خراسان افشارنژاد، تضمینی برای انتقال انرژی ایمن و پایدار در هر شرایطی است. شما می‌توانید برای اطلاع دقیق از قیمت کابل مفتولی 1 در 120 افشارنژاد خراسان با کارشناسان ما در ارتباط باشید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 ( نیمه افشان)
- ساختار کابل: CU/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زمینی 1 در 120 افشارنژاد با عایق PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
IEC 60332-1-2
مهدی –
سلام. میخواستم بپرسم ساختار این کابل برای محیط‌های با نوسانات شدید دمایی مناسبه؟
احسان کریمی –
درود مهدی عزیز!
دامنه دمای کاری از -30 تا +70 درجه سانتیگراد نشان‌دهنده پایداری خوب در شرایط مختلف است. دمای اتصال کوتاه 160 درجه سانتیگراد نیز استاندارد است، اما برای نوسانات حرارتی شدید و مداوم، کابل‌های XLPE (با تحمل دمای بیشتر) عملکرد بهتری دارند.
