کاربرد کابل مفتول 2*10 خراسان افشارنژاد

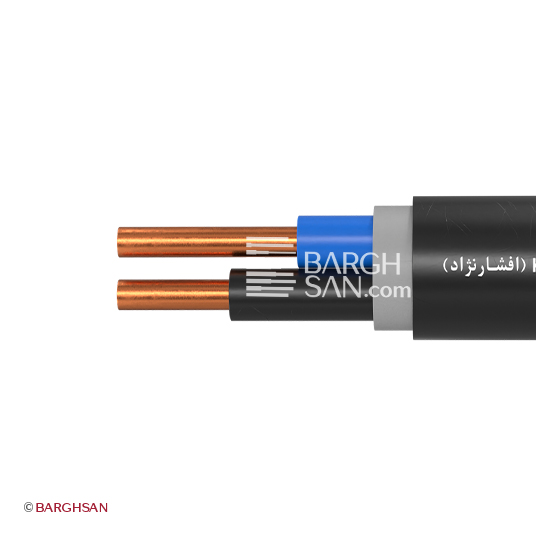

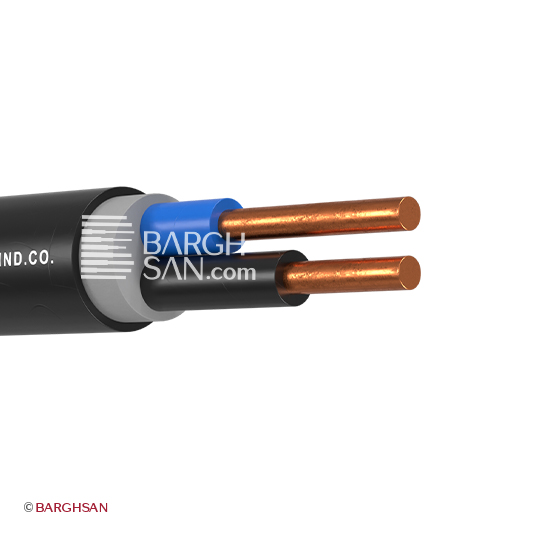

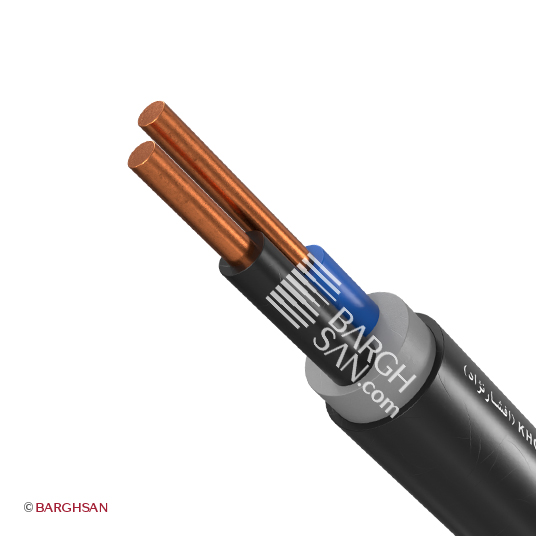

برای استفاده از کابل قدرت مفتولی 2*10 خراسان افشارنژاد باید مطمئن شوید که ولتاژ سیستم مورد نظر 600/1000 ولت می‌باشد. کابل مفتولی 2 در 10 خراسان افشارنژاد برای کار مداوم در دمای -30 تا +70 درجه سانتیگراد طراحی شده است. کابل زیر زمینی 2×10 خراسان افشارنژاد یک رشته فاز و یک رشته نول با رسانایی و استحکام مکانیکی بالا دارد و سطح مقطع هر یک از آن‌ها 10 میلیمتر مربع است. این ویژگی‌های فیزیکی و الکتریکی منحصر بفرد کابل برق زمینی 2X10 خراسان افشارنژاد از دو عامل اصلی جنس مس و ساختار تک مفتولی هادی‌ها نشات می‌گیرد. رشته‌های این کابل استخوانی درجه یک به علت نیازهای فنی و کاربردی خاص به صورت تک مفتول و با قطر هر هادی، 3.52 میلیمتر طراحی شده‌اند. استفاده از کابل نصب ثابت 2 در 10 خراسان افشارنژاد زمانی پیشنهاد می‌شود که استحکام مکانیکی بالا و نصب در محیط‌های ثابت مد نظر باشد.
کابل 2×10 مفتول خراسان دارای قطر 16.74 میلیمتر و وزن آن حدود 505 گرم بر متر می‌باشد. کابل سنگین مسی 2*10 خراسان افشارنژاد با ساختار CU/PVC/PVC/PVC از مناسب‌ترین و استانداردترین ساختار به عنوان یک کابل برق فشار ضعیف (Low Voltage) برخوردار است.
طبق الزامات و دستورالعمل‌ها، کابل استخوانی 2X10 خراسان افشارنژاد با عایق PVC مشکی (رنگ رشته فاز) و آبی (رنگ رشته نول) به ضخامت 1 میلیمتر طراحی و تولید شده است. روکش این کابل سنگین درجه یک نیز به ضخامت 1.8 میلیمتر و از جنس PVC طراحی و تولید شده است.
کابل دو رشته زمینی سایز 10 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 77 آمپر |
| 50 متر | 77 آمپر |
| 100 متر | 50 آمپر |
| 150 متر | 33 آمپر |
ویژگی‌های مهم کابل استخوانی 2*10 خراسان افشارنژاد
- شاخص مقاومت الکتریکی پایین مقاومت الکتریکی هادی در دمای ۲۰ درجه سانتیگراد: ۱.۸۳ اهم بر کیلومتر

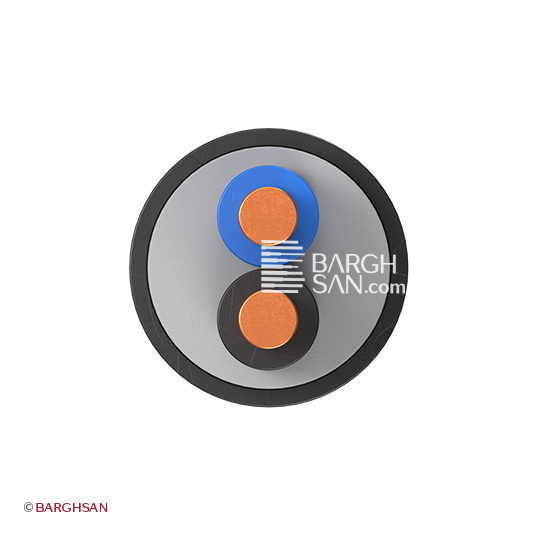

- دارای ساختار استاندارد برای کابل مس، عایق، فیلر، روکش نهایی
- ساختار هادی منفرد در هر رشته هادی تک مفتولی کلاس ۱ با قطر ۳.۵۲ میلیمتر
- ابعاد فیزیکی کابل قطر نهایی کابل: ۱۶.۷۴ میلیمتر
- آزمون ولتاژ عایقی استاندارد ولتاژ تست پاس شده کابل: ۴ کیلوولت
- کاربرد در شبکه‌های توزیع برق مناسب برای نصب ثابت در مدارها
عایق‌بندی کابل مفتولی 2*10 خراسان افشارنژاد NYY
عایق به عنوان محافظ هادی‌ها از نشت جریان الکتریکی و روکش به عنوان محافظ کلی کابل نصب ثابت 2*10 خراسان افشارنژاد NYY عمل می‌کند. برای افزایش استحکام، حفظ ثبات و جلوگیری از جابه‌جایی اجزای داخلی کابل دو سیمه 2×10 خراسان افشارنژاد، داخل این کابل مفتولی درجه یک با فیلری به ضخامت 1 میلیمتر پر شده است. این کابل قدرت ممتاز با طراحی مهندسی شده خود، تضمین‌کننده عملکردی مطمئن و پایدار است، به گونه‌ای که با استحکام بالا جریان الکتریکی را بدون اختلال و به صورت مداوم حفظ می‌کند. جهت خرید یا استعلام قیمت کابل خشک 2*10 افشارنژاد خراسان همین حالا با واحد فروش ما در برق‌سان تماس بگیرید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زیرزمینی 2 در 10 خراسان افشارنژاد با روکش PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
خیاطی –
سلام ببخشید یه سوالی داشتم
این کابل برای چه نوع تجهیزاتی مناسب است؟
احسان کریمی –
سلام خانم/آقای خیاطی گرامی!
این کابل با ظرفیت 77 آمپر در 10 متر برای تجهیزات صنعتی مثل آسانسورهای کوچک، کمپرسورهای هوا یا ماشین‌آلات تولیدی ایده‌آل است. هادی مفتولی کلاس 1 آن استحکام مکانیکی بالایی در نصب‌های ثابت فراهم می‌کند.
در نظر داشته باشید، کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
