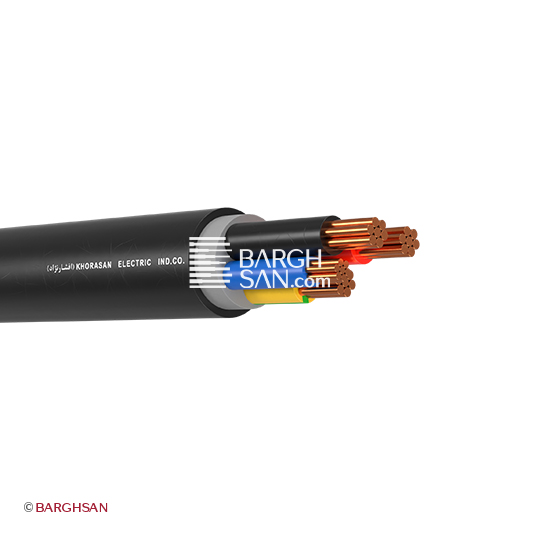

ساختار کابل زمینی 3*25+16 NYY خراسان افشارنژاد

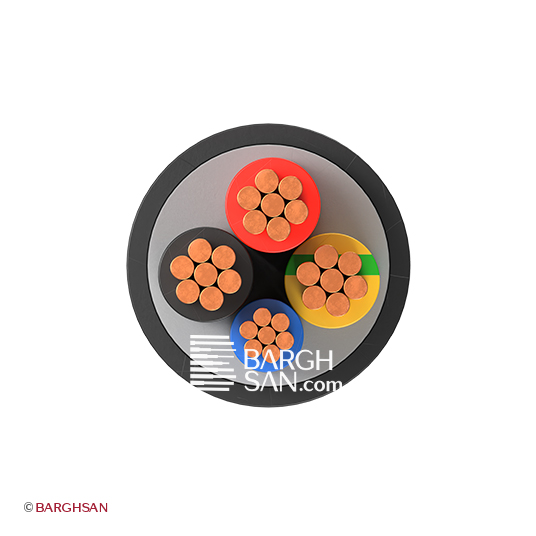

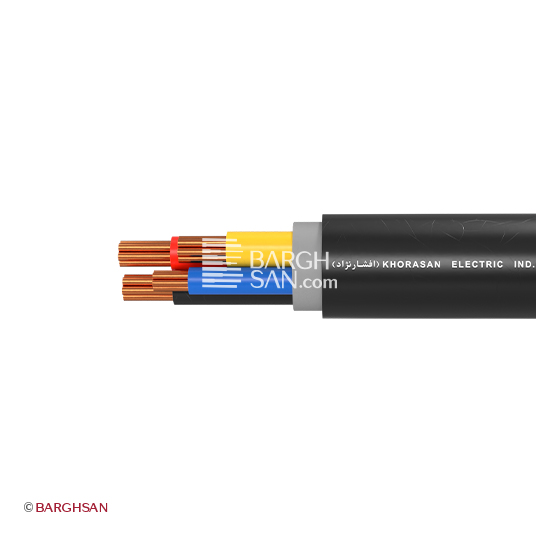

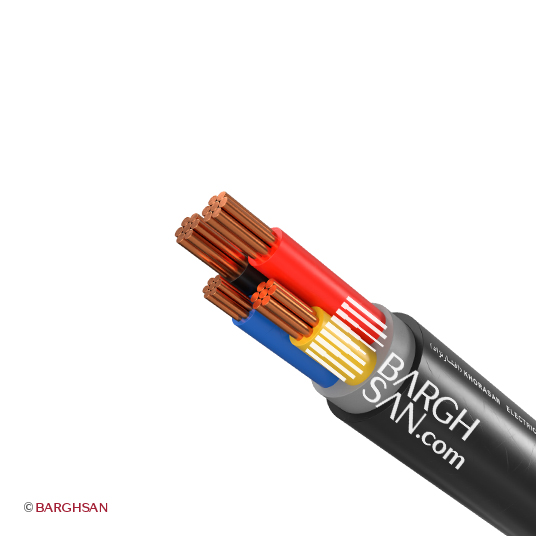

کابل قدرت مفتولی 3*25+16 افشارنژاد دارای سه رشته فاز با سطح مقطع 25 میلیمتر مربع و یک رشته نول با سطح مقطع 16 میلیمتر مربع است. این کابل از مزیت انعطاف‌پذیری برخوردار نیست زیرا تعداد تارهای رشته‌های آن کم و سطح مقطع هر تار زیاد است. تعداد تارهای هادی مس در کابل قدرت مفتولی 3×25+16 افشارنژاد در هر رشته 7 تار است و قطر این تارها در رشته‌های فاز 2.1 میلیمتر و در رشته‌ی نول 1.68 میلیمتر است. اگرچه این ساختار مانع انعطاف‌پذیری کابل می‌شود، اما آن را در برابر فشار مکانیکی و تنش‌های فیزیکی مقاوم می‌سازد. رنگ‌های مشکی، زرد و قرمز رشته‌های فاز و رنگ آبی رشته نول کابل نیمه افشان 3 در 25+16 خراسان به مهندسان و تکنسین‌ها کمک می‌کند تا به راحتی بتوانند رشته‌های مختلف را از هم تشخیص دهند و اشتباهات احتمالی در نصب و راه‌اندازی سیستم‌ها را کاهش دهند. بخش زیادی از ساختار کابل مفتولی 3X25+16 از جنس PVC است، عایق، فیلر و روکش کابل زیر زمینی 3*25+16 این قسمت‌ها را تشکیل می‌دهند.
نقش فیلر 1 میلی‌متری در کابل برق زمینی سه و نیم رشته 3*25+16 افشارنژاد پر کردن فضای خالی و افزایش استحکام مکانیکی آن است. و همچنین، نقش روکش 1.8 میلی‌متری در کابل 3×25+16 مفتول خراسان افشارنژاد پوشش تمامی اجزای داخلی آن و محافظت از کابل در برابر آسیب‌های محیطی است.
عایق 1.2 میلی‌متری رشته‌های فاز و 1 میلی‌متری رشته نول در کابل زمینی 3X25+16 NYY خراسان افشارنژاد وظیفه جداسازی هادی‌ها و جلوگیری از نشت جریان برق را بر عهده دارد. با احتساب مجموع مواد به کار رفته و ساختار چند لایه‌ای، قطر کابل زمینی سه و نیم سیمه با عایق و روکش ترموپلاستیک با استاندارد NYYO و به مقطع 3*25+16 میلیمتر مربع 25.7 میلیمتر و وزن تقریبی آن 1.46 کیلوگرم بر متر می‌باشد.
کابل مفتول 3*25+16 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 130 آمپر |
| 50 متر | 130 آمپر |
| 100 متر | 125 آمپر |
| 150 متر | 83 آمپر |
ویژگی های کلیدی کابل زمینی 3*25+16 خراسان افشارنژاد
- ساختار و سطح مقطع رشته‌ها 3 رشته 25 میلیمتر مربع و 1 رشته 16 میلیمتر مربع
- تعداد و قطر مفتول هادی‌ها مفتولهای هر یک از فازها 7 در 2.1 و نول 7 در 1.68 میلیمتر
- ضخامت عایق رشته‌ها عایق رشته فاز 1.2 و نول 1.0 میلیمتر
- قطر خارجی کابل قطر خارجی کابل 25.7 میلیمتر
- وزن کابل وزن کابل 1460 کیلوگرم بر کیلومتر
- مناسب سیستم های برقی ولتاژ پایین دارای ولتاژ نامی 600 تا 1000 ولت
کاربرد کابل زمینی 3*25+16 خراسان افشارنژاد NYY
کابل نصب ثابت 3X25+16 NYY به دلیل انتقال مناسب جریان الکتریکی و مقاومت در برابر شرایط سخت، به وفور در پروژه‌های مختلف مورد استفاده قرار می‌گیرد. تمامی اطلاعات مهم درباره ساختار و ویژگی‌های کابل چهار سیمه 3×25+16 در توضیحات و کاتالوگ این محصول بیان شده است. با این حال، در صورت وجود هرگونه ابهام و سوال درباره کابل سه سیمه به اضافه نول 3*25+16 کارشناسان ما آماده پاسخگویی به سوالات شما هستند. برای مشاهده آپدیت قیمت کابل مفتول 3*25+16 خراسان به صفحه لیست قیمت سیم و کابل خراسان افشارنژاد مراجعه بفرمایید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 ( نیمه افشان)
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق 3 در 25+16 مفتول افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
