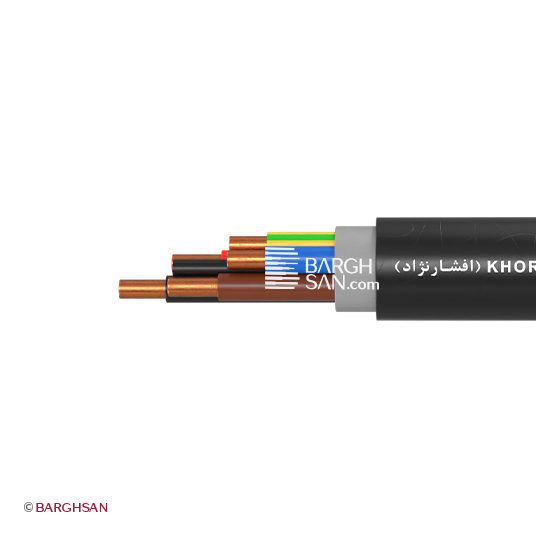

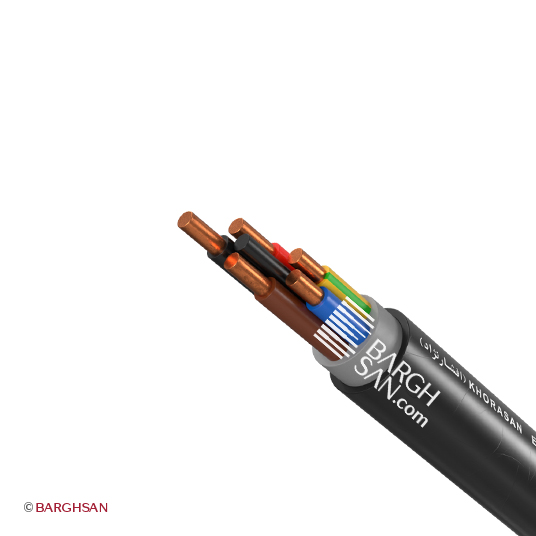

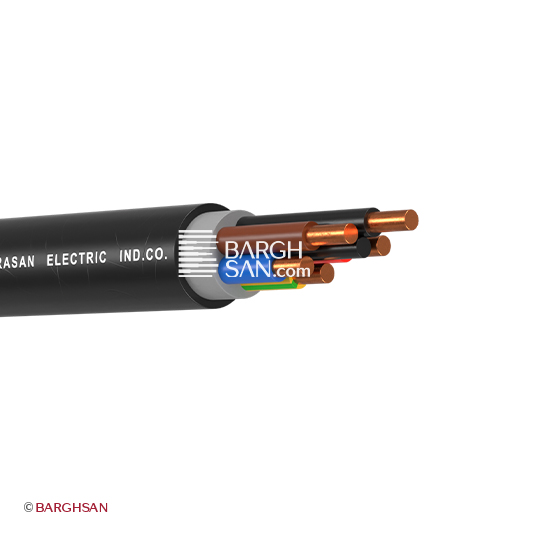

مشخصات ظاهری کابل زمینی 5*2.5 خراسان NYY
رنگ رشته‌های قرار گرفته در کابل زمینی 5*2.5 شامل قرمز، مشکی، زرد، آبی و زرد خط دار است که از سه رشته قرمز و مشکی و زرد به عنوان اتصال به فاز، آبی به نول و زرد خط دار به ارت استفاده می‌شود. دو لایه دیگر از جنس PVC یکی برای فیلر (به ضخامت 1 میلیمتر) و یکی دیگر به عنوان روکش نهایی (به ضخامت 1.8 میلیمتر) در کابل زمینی 5 در 2.5 خراسان استفاده شده است. خروجی این ساختاربندی CU, PVC, PVC, PVC تولید کابل 5×2.5 مفتول خراسان افشارنژاد با قطر 14.65 میلیمتر و وزن 353 گرم بر متر بوده است. کابل سنگین مسی 5X2.5 خراسان قابلیت تحمل ولتاژ نامی 600/1000 ولت و دمای -30 تا +70 درجه سانتیگراد را دارد. این مقدار، میزان ولتاژ و تحمل دمایی استانداردی است که کابل‌های ولتاژ پایین اصل و با کیفیت از آن برخوردارند. دیگر مقادیر استانداردی که در تولید کابل استخوانی 5*2.5 رعایت شده است، فرکانس سیستمی 50 هرتز، تست ولتاژ عایق 4 کیلوولت و مقاومت 160 درجه سانتی گراد عایق در زمان اتصال کوتاه است.
کابل 5×2.5 خراسان افشارنژاد جزو کابل‌های زمینی مفتولی با هادی مسی کلاس 1 است. ترکیب مس آنیل شده و لایه‌های PVC به عنوان عایق و روکش اصلی کابل مفتولی 5 در 2.5 رسانایی بالا، ایمنی، دوام، و مقاومت مکانیکی را رقم می‌زند.

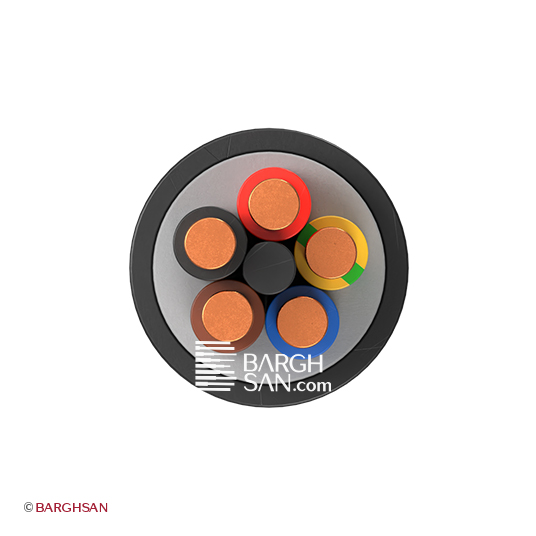

هسته کابل زیر زمینی 5*2.5 سه رشته فاز، یک رشته نول و یک رشته ارت تک مفتول، هر یک به ضخامت 1.75 میلیمتر است. این رشته‌ها با همکاری یکدیگر جریان برق را با کمترین افت ولتاژ و بیشترین رسانایی انتقال می‌دهند.
کابل پنج رشته مفتول نمره 2.5 خراسان افشارنژاد قادر به عبور چند آمپر جریان است؟
| 10 متر | 36 آمپر |
| 50 متر | 25 آمپر |
| 100 متر | 12 آمپر |
| 150 متر | 8 آمپر |
ویژگی‌های کلیدی کابل زمینی 5*2.5 خراسان افشارنژاد
- مقاومت عایق در برابر جریان ناگهانی تحمل جریان اتصال کوتاه برای ۱ ثانیه: ۰.۲۷۸ KA
- شکل هادی به صورت گرد
- جنس عایق دور هادی PVC اکسترود شده
- ساختار تک مفتولی هادی مفتولی کلاس ۱ تک مفتول ۱.۷۵ میلیمتر در هر رشته
- رنگ رشته‌های کابل پنج رشته: فازها (مشکی، زرد، قرمز)، نول (آبی)، ارت (زرد/سبز)
- رنگ روکش خارجی کابل به رنگ مشکی
اطمینان از کیفیت کابل مفتولی 5*2.5 NYY افشارنژاد
شرکت صنعتی خراسان افشارنژاد متناسب با پروژه‌ها و کاربردهای مختلف، انواع کابل‌های الکتریکی سبک، سنگین، نرم و سخت را تولید می‌کند. تمامی محصولات شرکت صنعتی خراسان افشارنژاد اعم از کابل نصب ثابت 5×2.5 NYY از نظر دوام و کیفیت تضمین شده هستند. به همین دلیل هنگام خرید از نمایندگی‌های این برند معتبر نباید دغدغه‌ای بابت این موضوع داشته باشید و کافیست تنها حواستان را درباره نوع کابل، ولتاژ نامی، سطح مقطع هادی و مشخصات حیاتی از این قبیل جمع کنید تا محصولی مطابق با نیازهای پروژه‌ی خود تهیه فرمایید. جهت دریافت بروزترین قیمت کابل خشک ۵ در ۲.۵ خراسان افشارنژاد با ما در تماس باشید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زمینی 5 در 2.5 افشارنژاد با عایق PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
علی مرادی –
سلام و وقت بخیر.
آیا این کابل برای مسیرهای داخل کانال‌های خاکی کوتاه‌متراژ مناسبه؟
احسان کریمی –
درود آقای مرادی عزیز!
بله، مشروط بر آن‌که نصب ثابت باشد. ساختار مفتولی و روکش PVC فشرده، تحمل فشار خاک را کافی می‌سازد و برای انشعابات کوتاه زیرزمینی کاربرد دارد.
در نظر داشته باشید، کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
