ویژگی‌های سیم ارت افشان نمره 16 سیمیا H07V-K

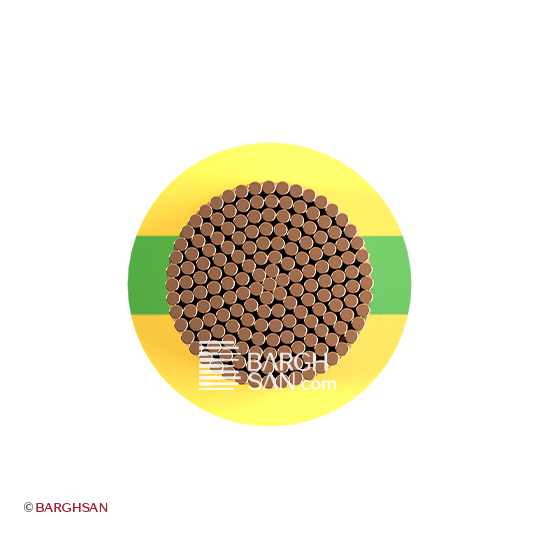

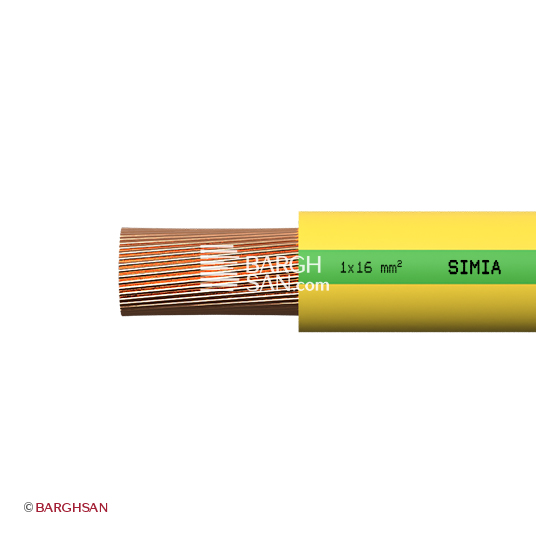

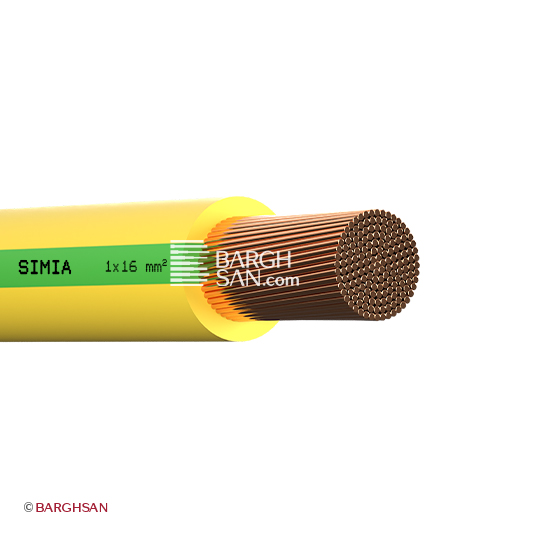

سیم افشان ارت 1 در 16 سیمیا از 129 رشته سیم مسی با قطر 0.382 میلیمتر تشکیل شده است. قطر خارجی تقریبی این سیم 7.3 میلیمتر و ضخامت عایق آن 1 میلیمتر است. جنس عایق از PVC و جنس هادی از مس آنیل شده کلاس 5 است. این سیم در رنگ‌های زرد و سبز که رنگ استاندارد سیم ارت است، تولید می‌شود و میتوانید آن را از سه روش آنلاین٬ سفارش تلفنی و مراجعه حضوری به فروشگاه برق‌سان در لاله‌زار تهیه کنید. سیم افشان ارت 16 سیمیا با رعایت دقیق استانداردهای بین‌المللی، استفاده از مواد اولیه مرغوب و ویژگی مهم عدم انتشار شعله (Flame Retardant)، ایمنی و عملکرد مطمئن را در سیستم‌های ارتینگ تضمین می‌کند و انتخابی هوشمندانه برای حفاظت از جان و دارایی شماست. سیم ارت 1*16 افشان سیمیا با توجه به قطر مناسب، انعطاف‌پذیری خوب و شعاع خمش مناسب، برای کاربردهای گوناگون در سیستم‌های ارتینگ ساختمان‌های مسکونی، تجاری و صنعتی، به‌ویژه برای اتصال تجهیزات با جریان بالا و در محیط‌هایی با احتمال آسیب مکانیکی زیاد، گزینه‌ای مناسب و ایمن به شمار می‌رود. حداقل دمای نصب این سیم -5 درجه سانتیگراد و محدوده دمای کاری آن بین -20 تا +70 درجه سانتیگراد است.
سیم افشان ارت سایز 16 سیمیا با سطح مقطع 16 میلیمتر مربع و ولتاژ نامی 450/750 ولت، مطابق با استاندارد IEC 60227-3 (02) تولید می‌شود. حداکثر مقاومت هادی این سیم در دمای 20 درجه سانتیگراد، 1.21 اهم بر کیلومتر است.

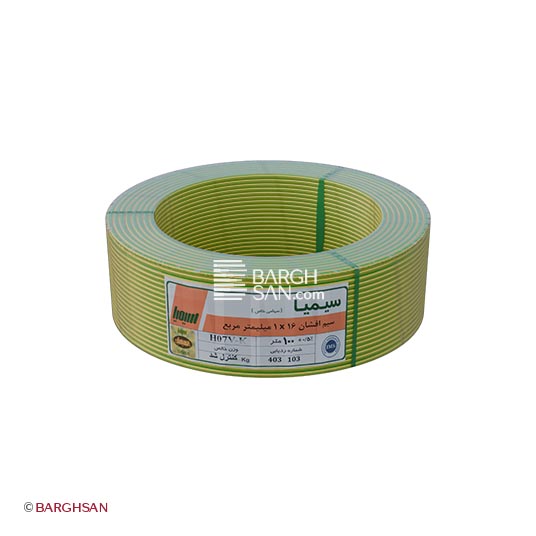

سیم ارت سطح مقطع 16 سیمیا در کلاف‌های 100 متری و با بسته‌بندی مقاوم عرضه می‌شود. وزن تقریبی هر کلاف 100 متری این سیم 17 کیلوگرم است. این نوع بسته‌بندی، حمل و نقل و نگهداری آسان‌تر سیم را تضمین می‌کند.
سیم افشان ارت 16 قادر به عبور چند آمپر جریان است؟
| 10 متر | 100 آمپر |
| 50 متر | 100 آمپر |
| 100 متر | 80 آمپر |
| 150 متر | 63 آمپر |
ویژگی های کلیدی سیم افشان ارت 1*16 سیمیا
- ساختار هادی سیم ارت ۱۶ افشان(کلاس ۵)
- حداقل دمای نصب محصول -۵ درجه سانتیگراد
- انتقال جریان اتصال کوتاه به زمین کاربرد در سیستم ارتینگ
- میزان ضخامت عایق ۱ میلیمتر
- تضمین حمل و نقل راحت بسته بندی مقاوم به صورت کلاف
- دارای خاصیت عدم انتشار شعله استاندارد IEC 60332-1
عملکرد سیم ارت افشان 1 در 16 سیمیا با ساختار NYAF
سیم ارت نمره 16 افشان سیمیا، به عنوان جزء حیاتی سیستم ارتینگ، وظیفه تخلیه جریان‌های نشتی و اضافی به زمین را بر عهده دارد. این عملکرد، از بروز حوادث ناگوار مانند برق‌گرفتگی، آتش‌سوزی و آسیب به دستگاه‌ها جلوگیری کرده و ایمنی افراد و تجهیزات را تضمین می‌نماید. سیستم ارتینگ با ایجاد مسیری مطمئن با مقاومت الکتریکی کم، جریان‌های ناخواسته خطا را به سرعت به زمین منتقل می‌کند. پس از بررسی لازم در مورد اطلاعات فنی این کابل، شما میتوانید قیمت سیم برق نمره 16 سیمیا را در همین صفحه مشاهده نمایید.
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- مقاومت هادی: 1.21 اهم بر کیلومتر
- حداکثر دمای کاری: 70 درجه سانتیگراد
- ساختار وی دی ای: NYAF
- ساختار هادی: کلاس 5 افشان
- ساختار سیم: CU , PVC
- ولتاژ نامی: 450/750 ولت
- تست ولتاژ: 2.5 کیلوولت
استانداردهای سیم ارت افشان سایز 16 سیمیا با عایق PVC
IEC 60227-3 (02)
IEC 60332-1
سامان –
با سلام
من میخوام این سیم رو برای پروژه تهیه کنم فقط میخواستم بدونم حداکثر جریان مجاز برای این سیم چقدره؟
احسان کریمی –
درود سامان عزیز!
خوشحالیم که یکی از بهترین محصولات ما رو برای استفاده انتخاب کردین. اما در مورد پرسش شما٬ حداکثر جریانی که یک سیم می‌تواند تحمل کند، فقط به سطح مقطعش بستگی ندارد و عوامل دیگری هم روی آن تأثیر می‌گذارند. مثلاً، اینکه سیم در هوای آزاد نصب شده باشد یا در یک داکت بسته، دمای مجاز آن را تغییر می‌دهد. اگر سیم در جایی نصب شود که هوا جریان ندارد یا در کنار چند سیم دیگر قرار گیرد، دمایش بالا می‌رود و ظرفیت حمل جریانش کم می‌شود. همچنین، دمای محیط هم خیلی مهم است؛ در محیط‌های گرم، سیم نمی‌تواند جریان زیادی را تحمل کند چون عایق آن تا دمای 70 درجه سانتیگراد مقاوم است. در نهایت، با اینکه این سیم می‌تواند جریان‌های لحظه‌ای اتصال کوتاه را به زمین منتقل کند، برای محاسبه دقیق جریان مجاز پیوسته باید به جدول محاسبه جریان سیم و کابل مراجعه بفرمایید.
کارشناسان ما همواره با شماره ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره رایگان به شما عزیزان هستند. با سپاس.
