عملکرد سیم افشان نمره 16 افشارنژاد NYAF
سیم برق افشان نمره 16 خراسان افشارنژاد با ولتاژ نامی 450/750 ولت، به منظور استفاده در مدارهای الکتریکی با این سطح ولتاژ طراحی و تولید گردیده است. این میزان ولتاژ نامی، نمایانگر حداکثر ظرفیت ولتاژی است که سیم قادر به تحمل آن در شرایط بهره‌برداری معمول می‌باشد. سیم برق افشان سایز 16 خراسان افشارنژاد با مقدار مقاومت الکتریکی هادی معادل 1.21 اهم در هر کیلومتر در دمای 20 درجه سانتیگراد، امکان انتقال بهینه جریان الکتریکی با حداقل میزان افت ولتاژ را فراهم می‌سازد. این ویژگی، ضمن ارتقای کارایی سیستم‌های الکتریکی، به کاهش میزان اتلاف انرژی نیز کمک شایانی می‌نماید. مستحضر باشید که این محصول با کیفیت را می‌توانید از طریق وب‌سایت این مجموعه سفارش داده و یا به صورت حضوری از فروشگاه برق‌سان واقع در خیابان لاله‌زار تهران تهیه فرمایید.
سیم برق افشان 1 در 16 خراسان افشارنژاد با عایقی از جنس پلی وینیل کلراید (PVC) پوشش داده شده است که با استفاده از فرآیند پیشرفته اکسترود بر روی هادی مسی اعمال می‌گردد. عایق PVC با ضخامت 1 میلیمتر، مقاومت شایان توجه در برابر عوامل محیطی داشته و ویژگی عدم انتشار شعله منطبق بر استاندارد IEC 60332-1-2، سطح بالایی از ایمنی و دوام را برای این محصول تضمین می‌نماید.

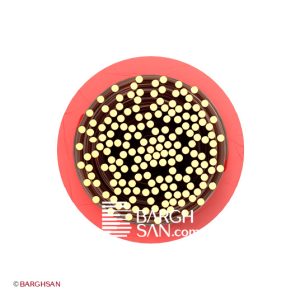

قیمت سیم برق افشان 1*16 خراسان افشارنژاد با انطباق کامل بر موازین استانداردهای بین‌المللی نظیر IEC 60227، ISIRI 607 و IEC 60228 تعیین می‌گردد. استاندارد IEC 60227 به تعیین مشخصات فنی و الزامات عملکردی سیم‌های با عایق (PVC) و ولتاژ نامی حداکثر 450/750 ولت می‌پردازد. بر اساس دیتاشیت فنی، هادی این سیم از 126 رشته سیم مسی مجزا با قطر 0.39 میلیمتر تشکیل گردیده است.
سیم افشان 16 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 100 آمپر |
| 50 متر | 100 آمپر |
| 100 متر | 80 آمپر |
| 150 متر | 63 آمپر |
ویژگی های کلیدی سیم افشان 1*16 خراسان
- انعطاف برای نصب هادی نرم کلاس 5
- جنس عایق PVC
- ولتاژ نامی 450/750 ولت
- راندمان بالا مقاومت کم (1.21 اهم/کیلومتر)
- ایمنی در گسترش حریق مطابق با استاندارد IEC 60332-1-2
- کاربرد خاص اتصال تجهیزات قدرت صنعتی
کیفیت سیم افشان 16 خراسان افشارنژاد با ساختار NYAF

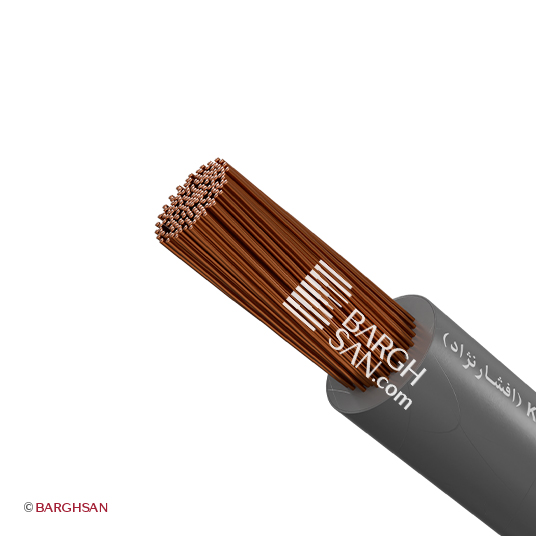

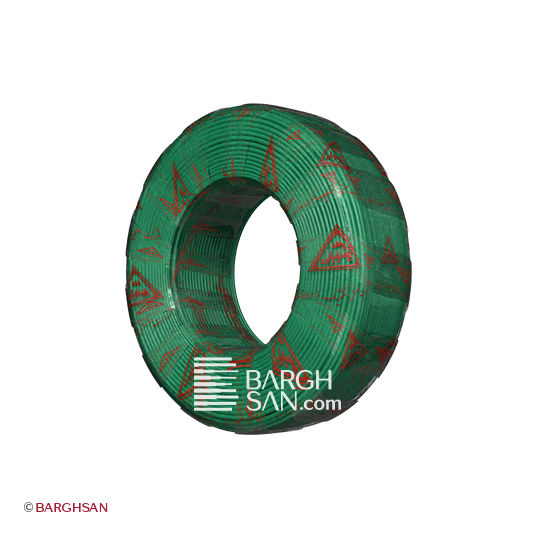

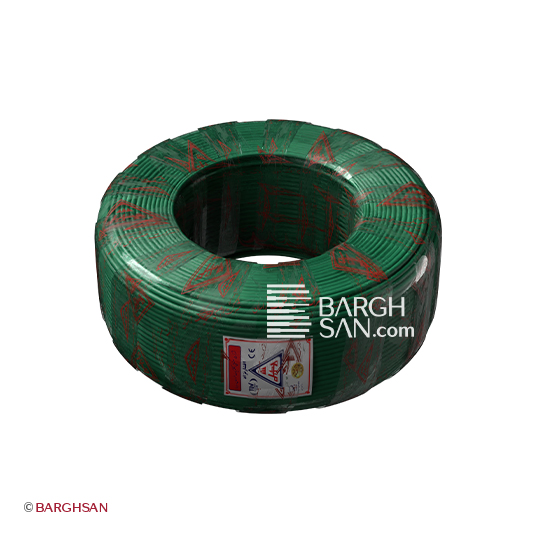

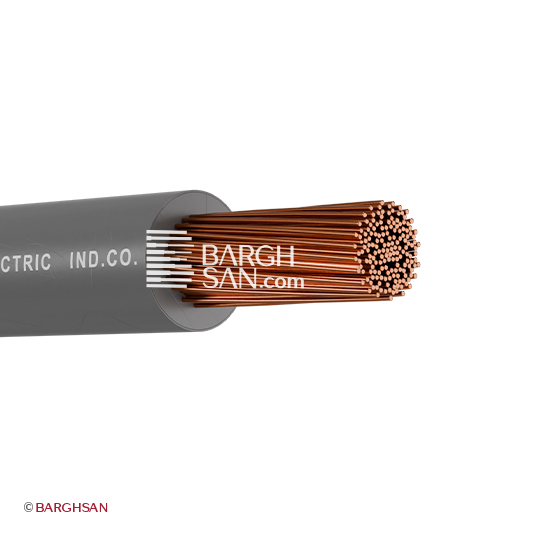

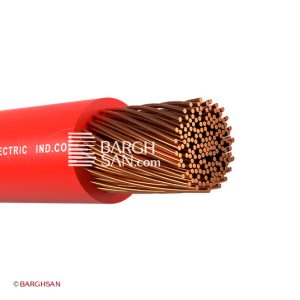

سیم برق افشان 1×16 خراسان افشارنژاد با بهره‌مندی از هادی مسی با خلوص بالا که طی فرآیند آنیل‌سازی، نرمی و انعطاف‌پذیری مضاعف یافته و به صورت رشته‌های متعدد با آرایش کلاس 5 (مطابق با استاندارد IEC 60228)، تولید می‌گردد. این ساختار ظریف و در عین حال مستحکم، امکان بهره‌گیری آسان در تاسیسات با پیچیدگی‌های ساختاری متنوع را فراهم می‌آورد. سیم برق افشان با سطح مقطع 16 خراسان افشارنژاد در بسته‌بندی قرقره و کلاف عرضه می‌گردد که سهولت در جابجایی و استفاده در پروژه‌های مختلف را تسهیل می‌نماید. وزن تقریبی هر کلاف 100 متری از این سیم 16.8 کیلوگرم بوده و قطر نهایی خارجی آن 7.3 میلیمتر می‌باشد که ابعادی استاندارد جهت نصب در انواع کانال‌ها و لوله‌های برق به شمار می‌رود.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NYAF
- ساختار هادی: کلاس 5 افشان
- ساختار سیم: CU , PVC
رنج ولتاژ
- ولتاژ نامی: 450/750 ولت
- تست ولتاژ: 2.5 کیلوولت
استانداردهای سیم افشان سایز 16 افشارنژاد
IEC 60227
ISIRI 607
DIN VDE 0295
IEC 60228
hadiiiii –
سلام، وقت بخیر. آیا این سیم برای استفاده در زیر گچ مناسب هست؟
سحر سیفان –
سیم افشان 16 با روکش PVC باید از داخل یک لوله محافظ استاندارد برق عبور داده شوند. بر اساس “مبحث ۱۳ مقررات ملی ساختمان ایران” قرار دادن سیم افشان به صورت مستقیم و بدون روکش محافظ در زیر گچ و دلیل عدم محافظت فیزیکی و خطر خوردگی عایق خطرناک و غیراستاندارد است.
