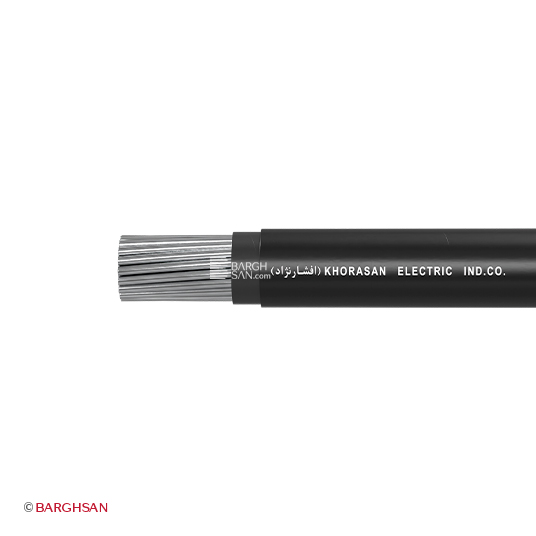

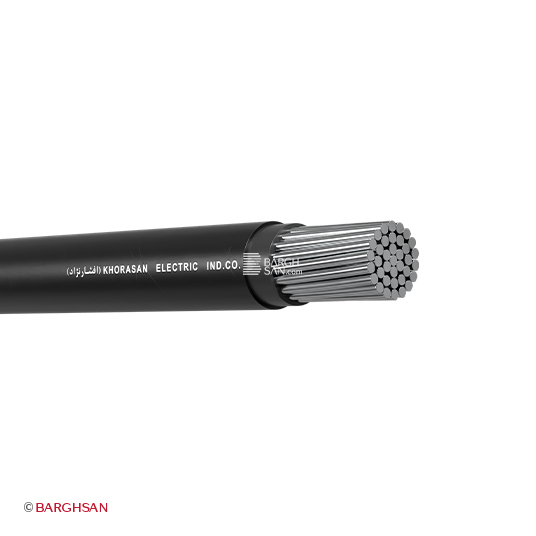

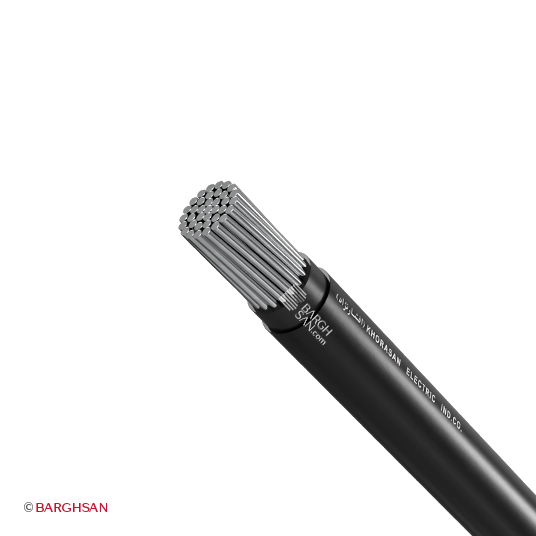

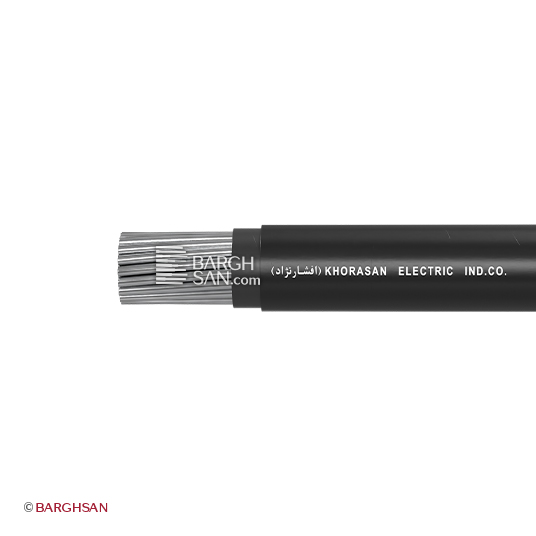

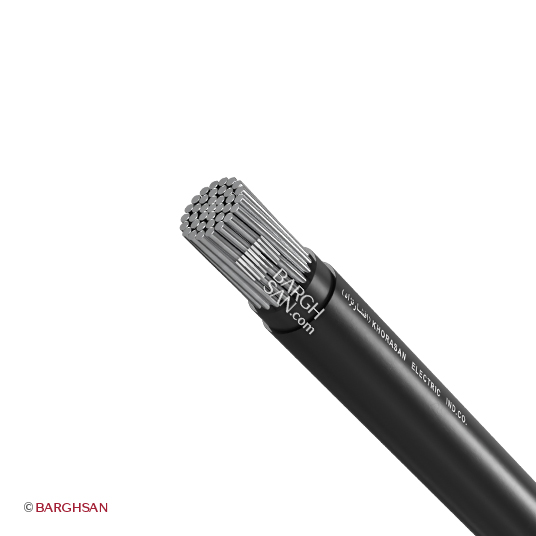

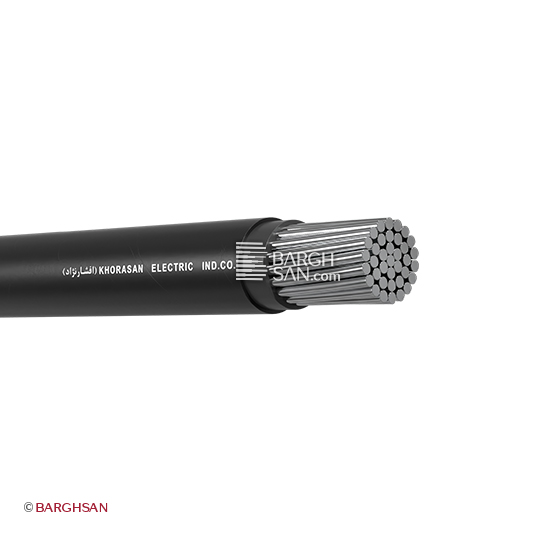

ساختار کابل آلومینیوم 1*120 افشارنژاد خراسان NA2XY
در کابل مقطع 1*120 میلیمتر مربع آلومینیومی خراسان با هادی کلاس 2 و ساختار داخلی AL/XLPE/PVC ولتاژ نامی 600/1000 ولت بوده و فرکانس سیستمی آن 50 هرتز می‌باشد. در کابل ۱ رشته نمره 120 آلومینیوم افشارنژاد خراسان مقاومت الکتریکی هادی در دمای 20 درجه سانتیگراد برابر با 0.253 اهم بر کیلومتر می‌باشد. برای بررسی صحت و سلامت عایق، تست ولتاژ کابل گرفته می‌شود که برای کابل زیر زمینی آلومینیوم 1×120 خراسان افشارنژاد نتایج تست موفق برابر با 4 کیلوولت است و همچنین استقامت و دوام عایق در زمان اتصال کوتاه به صورت لحظه‌ای 5 کیلوآمپر می‌باشد. بیشترین تحمل دمایی عایق در زمان اتصال کوتاه 250 درجه سانتیگراد و دمای کاری مجاز هادی حداکثر +90 و حداقل -5 درجه سانتیگراد می‌باشد. کابل استخوانی آلومینیوم 1X120 خراسان افشارنژاد XLPE با نماد NA2XY نمایش داده می‌شود و براساس استاندارد IEC 60332-1-2 مقاوم در برابر گسترش حریق است. وزن تقریبی این کابل آلومینیوم درجه یک 492 کیلوگرم بر کیلومتر می‌باشد.

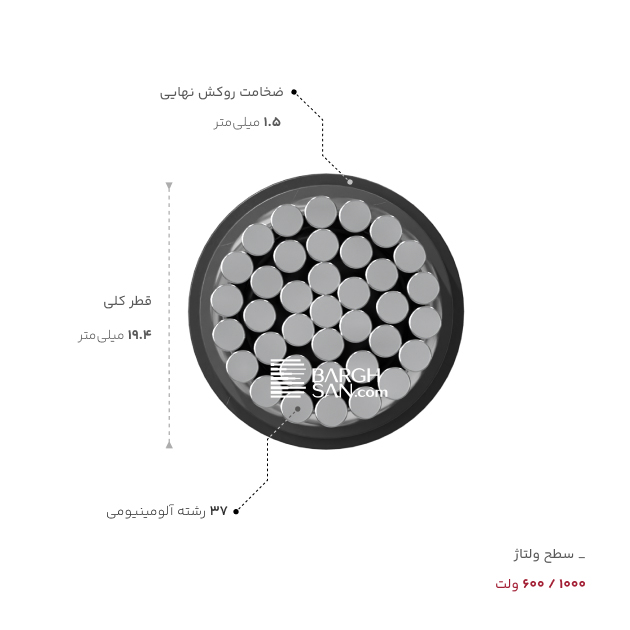

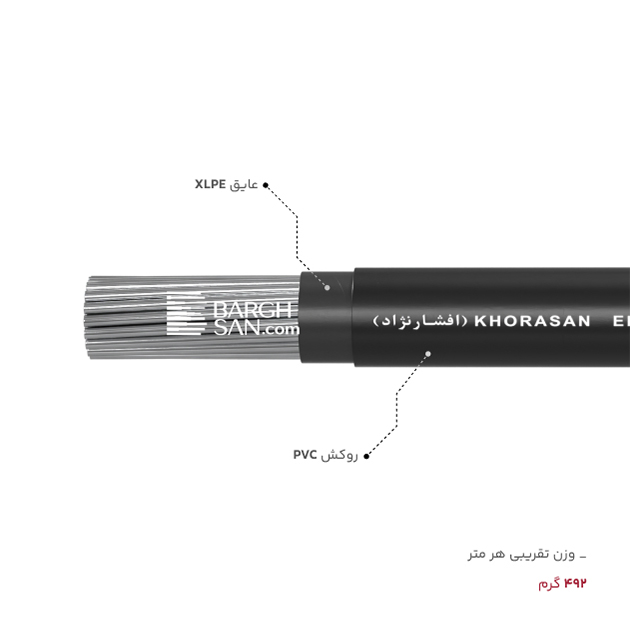

عایق کابل آلومینیوم تک رشته 120 خراسان افشارنژاد، XLPE با ضخامت 1.2 میلیمتر و رنگ مشکی و روکش از PVC اکسترود شده با ضخامت 1.5 میلیمتر و رنگ مشکی طراحی و تولید می‌گردد. قطر نهایی خارجی کابل 19.4 میلیمتر می‌باشد که در بسته‌بندی هایی به صورت قرقره توزیع می‌شود.

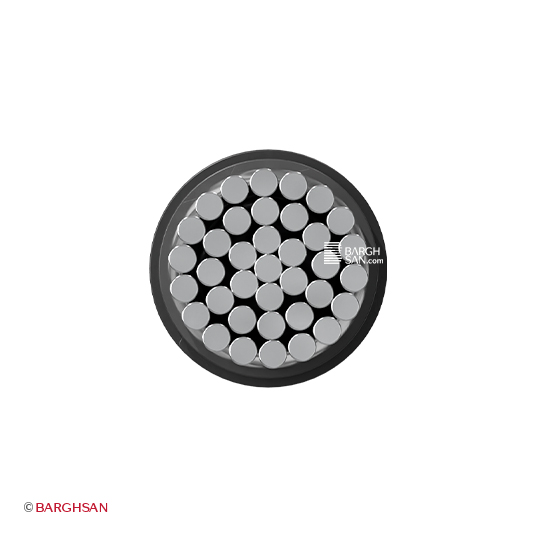

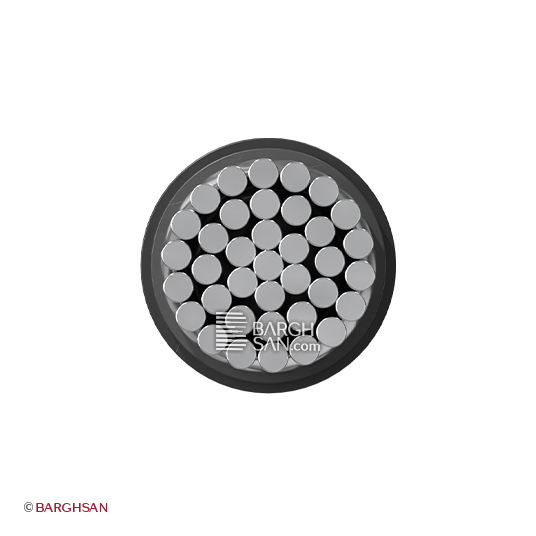

هادی آلومینیوم با کیفیت، نشان‌دهنده طراحی هوشمندانه این کابل آلومینیوم درجه یک است چرا که قیمت مناسب در کنار کارایی عالی از ویژگی‌های کابل آلومینیوم مقطع 1*120 میلیمتر مربع خراسان می‌باشد. هادی این کابل ممتاز به صورت 37 مفتول با قطر 1.99 میلیمتر با شکلی گرد طراحی گردیده است.
کابل تک رشته آلومینیوم 120 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 230 آمپر |
| 50 متر | 230 آمپر |
| 100 متر | 230 آمپر |
| 150 متر | 222 آمپر |
ویژگی‌های کلیدی کابل خشک آلومینیوم 1*120 خراسان افشارنژاد
- استحکام و دوام بسیار بالا روکش بیرونی از جنس PVC اکسترود شده
- عایق با دوام عایق از جنس XLPE
- گستره وسیع دمای کاری مناسب برای کار در دمای 5- تا 90+ درجه سانتیگراد
- جنس و ساختار استاندارد هادی هادی آلومینیومی رشته‌ای کلاس 2 گرد
- قطر استاندارد محصول 19.4 میلیمتر
- نیروبخش زیرساخت‌های توزیع مناسب برای خطوط برق اصلی فشار ضعیف
ویژگی کابل زمینی آلومینیوم 1 در 120 خراسان افشارنژاد NA2XY
انتخاب آلومینیوم به صورت تک رشته چند مفتولی به عنوان هادی و عایق XLPE و همچنین روکش نهایی PVC همان ویژگی منحصر به فرد این کابل آلومینیوم فشار ضعیف درجه یک است که در نهایت منجر به تولید کابل آلومینیوم نمره 120 خراسان افشارنژاد می‌شود. شرکت برق‌سان تجارت پایدار نماینده سیم و کابل خراسان برای خرید کابل آلومینیوم یک در صد و بیست افشارنژاد خراسان می‌باشد. ما به شما اطمینان می‌دهیم قیمت کابل زمینی آلومینیوم 1*120 خراسان افشارنژاد در برق‌سان قیمتی منصفانه و رقابتی در سطح بازار می‌باشد. کافیه برای استعلام قیمت و خرید با ما تماس بگیرید!
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه: 5 کیلوآمپر
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول
- ساختار کابل: AL / XLPE / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق آلومینیوم 1*120 افشارنژاد با روکش PVC
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
محمد –
با سلام. ممکنه لطفا تفاوت کلاس ۲ و ۱ رو تشریح کنید؟ کدوم انعطاف بیشتری دارن؟
احسان کریمی –
درود محمد عزیز!
هادی کلاس 2 با 37 مفتول، انعطاف‌پذیری و مقاومت بهتری در برابر خستگی مکانیکی نسبت به هادی‌های کلاس 1 (تک مفتول) فراهم می‌کند. این ویژگی به توزیع تنش‌ها در طول تارها کمک کرده و خطر شکستگی در نقاط اتصال که ممکن است تحت ارتعاشات جزئی یا تغییرات دمایی قرار گیرند را کاهش می‌دهد. با این حال، برای ارتعاشات بسیار شدید، هادی‌های کلاس 5 (تمام افشان) بهترین عملکرد را دارند، اما کلاس 2 تعادل خوبی برای نصب‌های ثابت ارائه می‌دهد.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
