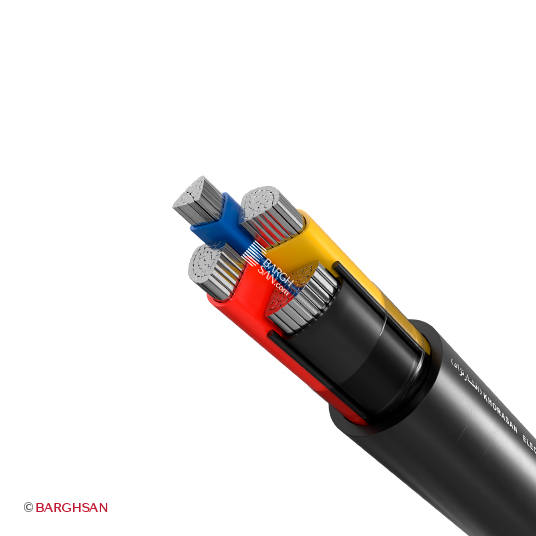

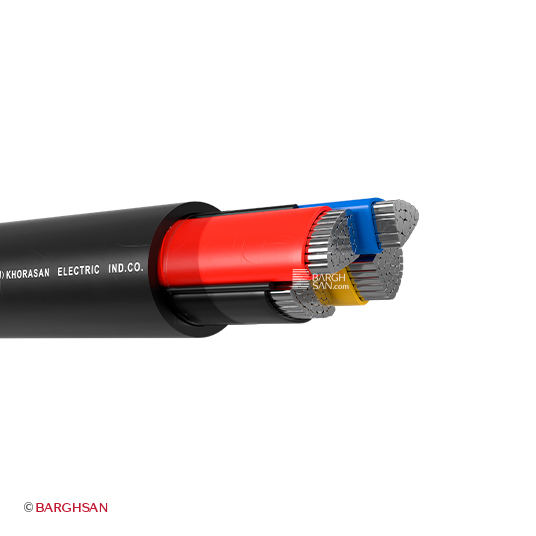

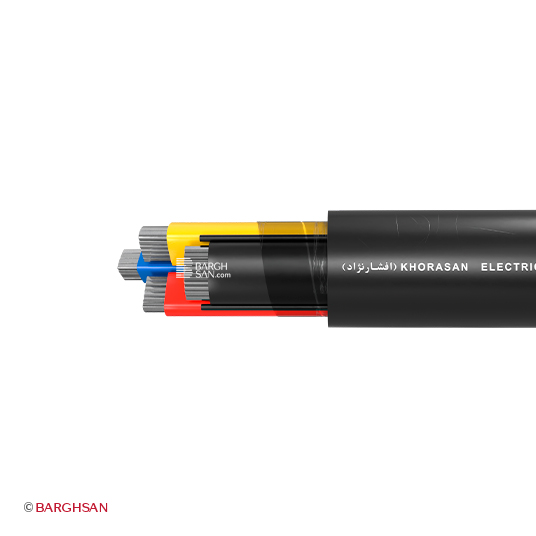

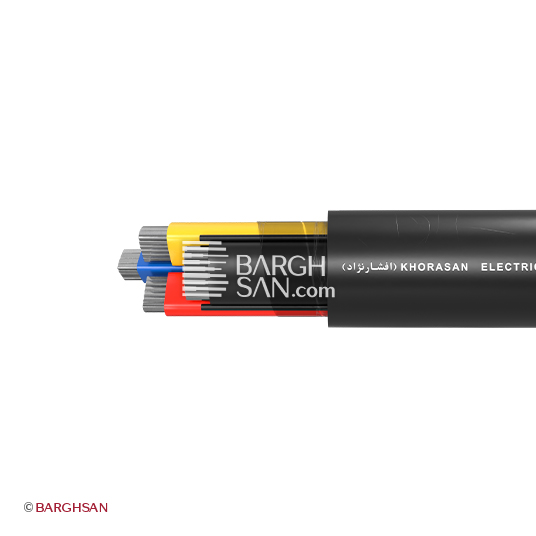

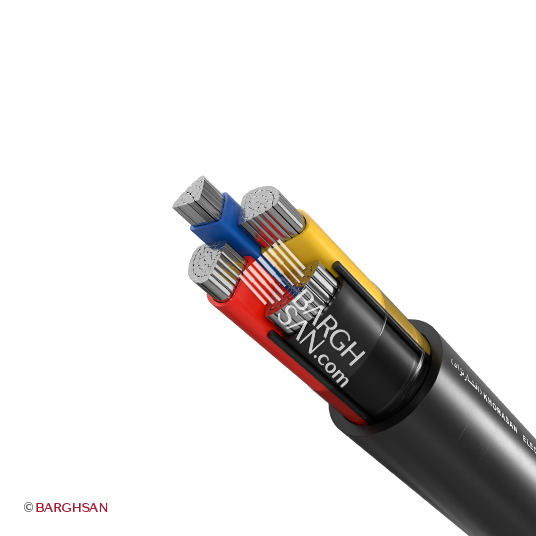

طراحی کابل برق آلومینیوم 3*150+70 افشارنژاد NA2XY
کابل آلومینیوم 3×150 بعلاوه 70 XLPE با برخورداری از طراحی بی‌نظیر و ویژگی‌های فنی پیشرفته، اطمینان و امنیتی مثال‌زدنی را برای پروژه‌های مسکونی و تجاری و صنعتی به ارمغان می‌آورد. از ویژگی‌های بارز کابل آلومینیوم 3 در 150+70 خراسان، تحمل دمای لحظه‌ای عایق تا 250 درجه سانتیگراد در زمان اتصال کوتاه است، که این امر از پایداری بالای کابل در شرایط سخت و اضطراری حکایت دارد. تست مقاومت و صحت عایق کابل با 4 کیلوولت، اطمینان خاطر از عدم وجود نقص یا حباب هوا در عایق را فراهم آورده و سطح ایمنی کابل را به شکل قابل توجهی افزایش می‌دهد. تحمل هادی در زمان اتصال کوتاه نیز برابر با 6.3 کیلوآمپر به شکل لحظه‌ای، بیانگر قدرت و استحکام فوق‌العاده کابل 3 رشته 150+70 آلومینیوم در برابر جریان‌های بالای برهه‌ای است. کابل آلومینیوم سه رشته 150 بعلاوه یک رشته 70 با عایق XLPE، امکان استفاده در شرایط سخت محیطی را فراهم می‌آورد. کابل آلومینیوم 3*150+70، می‌تواند در دمای -5 تا +90 درجه سانتیگراد به صورت مداوم کار می‌کند.
عایق XLPE کابل آلومینیوم 3*150+70 خراسان افشارنژاد دارای ضخامت‌های 1.4 میلیمتر برای هر رشته فاز و 1.1 میلیمتر برای رشته نول، می‌باشد. ولتاژ نامی 0.6/1 (1.2) کیلوولت، این کابل را برای استفاده در شبکه‌های توزیع برق و ساختمان با ولتاژ پایین مناسب ساخته است. لازم به ذکر است که وزن کابل آلومینیوم 3×150+70 خراسان در هر کیلومتر 2100 کیلوگرم می باشد.

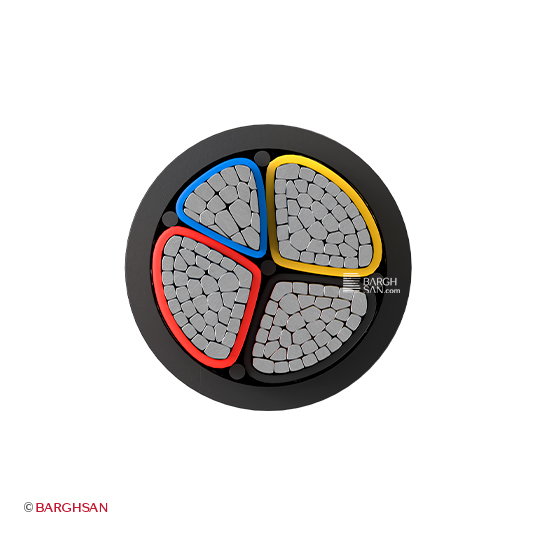

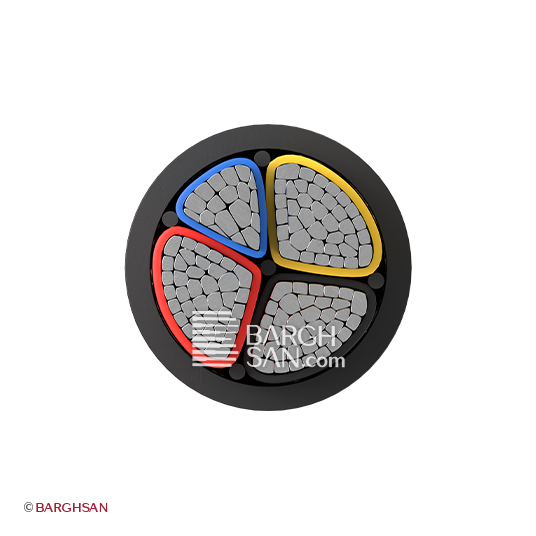

کابل زمینی آلومینیوم 3X150+70 با داشتن سه رشته هادی فاز با سطح مقطع 150 میلی‌مترمربع که در هر رشته فاز آن 37 مفتول با قطر 2.23 میلیمتر و یک رشته نول با سطح مقطع 70 میلی‌مترمربع که شامل 19 تار مفتولی با سطح مقطع 2.14 میلیمتر، یک راهکار ایده‌آل برای پروژه‌های ساختمانی و تأسیساتی است که نیازمند انتقال ایمن برق هستند.
کابل آلومینیوم 3×150+70 افشارنژاد قادر به عبور چند آمپر جریان است؟
| 10 متر | 275 آمپر |
| 50 متر | 275 آمپر |
| 100 متر | 275 آمپر |
| 150 متر | 275 آمپر |
ویژگی های کلیدی کابل آلومینیوم 3*150+70 خراسان افشارنژاد

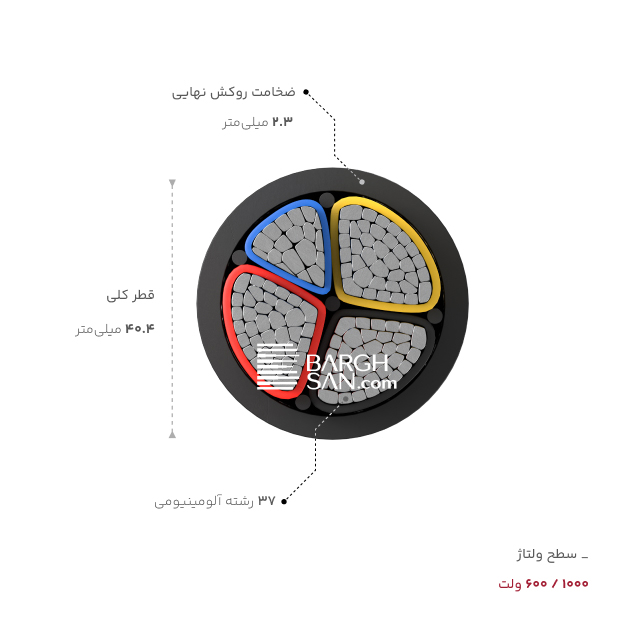

- رسانای فاز با ساختار بادوام سه رشته٬ هر رشته شامل ۳۷ مفتول با قطر ۲.۲۳ میلیمتر
- هادی نول مستحکم یک رشته شامل ۱۹ مفتول با قطر ۲.۱۴ میلیمتر
- دامنه حرارتی عملیاتی قابلیت کارکرد در دمای محیطی 5- تا 90+ درجه سانتیگراد
- آزمون مقاومت عایقی در برابر ولتاژ تست ولتاژ عایق کابل: 4 کیلوولت
- ظرفیت تحمل جریان لحظه‌ای قابلیت تحمل جریان اتصال کوتاه 6.3 کیلوآمپر در مدت 5 ثانیه
- شریان اصلی توزیع فشار ضعیف پرظرفیت مناسب برای انتقال توان بالا در شبکه‌های توزیع فشار ضعیف
ایمنی کابل آلومینیوم 3 در 150 بعلاوه 70 خراسان افشارنژاد با ساختارNA2XY
مقاومت فوق‌العاده کابل آلومینیوم سه در صدو پنجاه بعلاوه هفتاد افشار نژاد خراسان در برابر گسترش حریق، مطابق با استاندارد IEC60332-1-2، ایمنی بیشتری را برای ساختمان‌ها و تأسیسات فراهم می‌آورد. جنس هادی از آلومینیوم با کیفیت، که با الگوی سکتوری به صورت منظم، اطمینان از انتقال اثربخش و کارآمد برق را فراهم می‌آورد. این طراحی منحصر به فرد، به همراه سطح مقطع مطلوب رشته‌ها، اطمینان از کاهش تلفات انرژی و بهبود عملکرد کلی سیستم برق را به همراه دارد. قیمت کابل برق آلومینیوم 3*150+70 NA2XY زمینی به دلیل این خصوصیات، قیمتی ایده‌آل برای تأمین انرژی پایدار و قابل اتکا در پروژه‌های مختلف است.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 250 درجه سانتیگراد
- حداکثر جریان در تست اتصال کوتاه: 6.3 کیلوآمپر
- حداکثر دمای کاری: 90 درجه سانتیگراد
ساختار کلی
- ساختار وی دی ای: NA2XY
- ساختار هادی: کلاس 2 مفتول

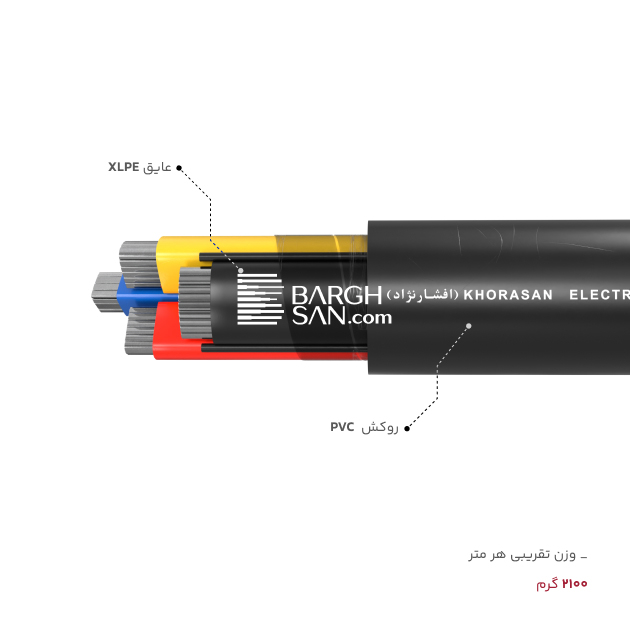

- ساختار کابل: AL / XLPE / Pet-tape / PVC
رنج ولتاژ
- ولتاژ نامی: 0.6/1 کیلوولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق آلومینیوم 3*150+70 افشارنژاد با عایق (XLPE)
IEC 60502-1
ISIRI 3569-1
ISIRI 3084
ساسان –
وقت بخیر
کابل با نول کاهش یافته چه مزایایی نسبت به کابل با نول هم‌مقطع داره؟
احسان کریمی –
درود ساسان عزیز!
مزیت اصلی این کابل‌ها کاهش هزینه و وزن است. در سیستم‌های سه‌فاز متوازن که جریان نول کم است، استفاده از نول با سطح مقطع کاهش یافته به بهینه‌سازی کلی پروژه کمک می‌کند و باعث می‌شود کابل مقرون به صرفه‌تر باشد.
