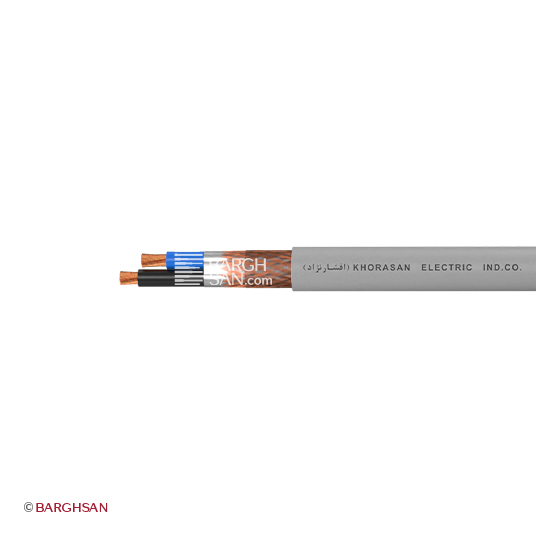

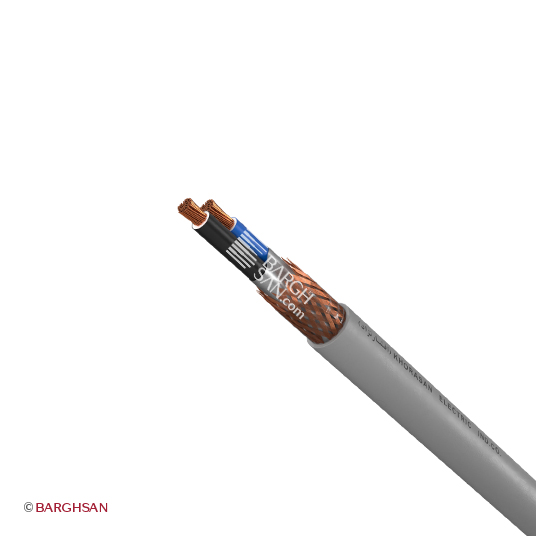

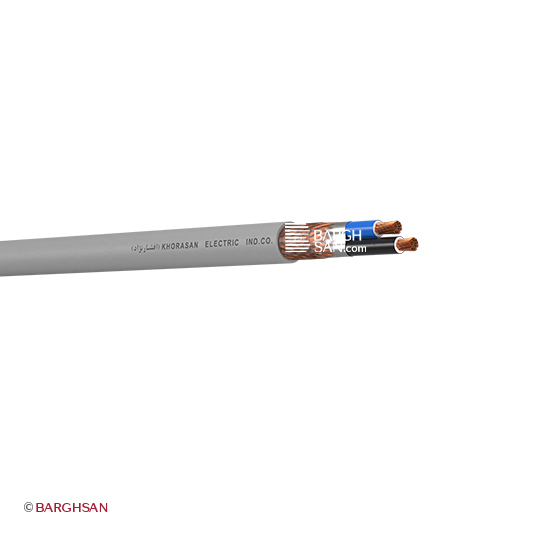

ویژگیهای کابل برق شیلددار 2*1.5 خراسان NYSLCY
ویژگی منحصر به فرد کابل برق 2*1.5 شیلددار افشان خراسان وجود شیلد مس بافته شده است که از تاثیرات مخرب نویز و پارازیتهای حاصل از میدان مغناطیسی بر روی تجهیزات جلوگیری میکند. این کابل شیلددار درجه یک از دو رشته فاز و نول تشکیل شده است که هر رشته آن سطح مقطعی برابر با 1.5 میلیمترمربع دارد. کابل شیلد دار با مقطع 2*1.5 میلیمتر مربع خراسان کابل فشار ضعیف با نماد NYSLCY نیز معرفی میگردد و مطابق با استانداردهای 7-60227 و DIN VDE 0245 طراحی میشود. هادی کابل 2 در 1.5 افشان شیلددار خراسان از مس آنیل شده در نظر گرفته شده است که بسیار نرم میباشد. در کابل 2 در 1.5 افشان شیلد دار خراسان، پلیاستر و آلومینیوم هر دو با ضخامت 0.036 میلیمتر نقش نوار دور عایق را بر عهده دارند. ولتاژ نامی کابل افشان شیلددار 2 در 1.5 خراسان افشارنژاد 300/500 ولت و فرکانس سیستمی آن 50 هرتز میباشد. بیشترین مقاومت هادی در دمای 20 درجه سانتیگراد 13.3 اهم بر کیلومتر بوده و برای تست عایق در زمان اتصال کوتاه به صورت لحظهای جریان 200 آمپر از کابل عبور داده شده است.
هر رشته کابل شیلددار 2 در 1.5 خراسان از 30 تار هر یک با قطر 0.24 میلیمتر تشکیل شده که بر روی آنها عایقی از جنس PVC اکسترود شده با ضخامت 0.7 میلیمتر قرار گرفته است. قطر نهایی خارجی کابل شیلددار افشان 2 در 1.5 خراسان افشار نژاد 8.3 میلیمتر و بسته بندی آن به صورت قرقره و کلاف میباشد.
شیلد مسی بافته شده کابل افشان 2*1.5 شیلددار خراسان با دقت و ظرافت کم نظیر به صورت 16 دسته بافته شده که هر دسته از 6 تار هر یک با قطر 0.12 میلیمتر تشکیل میشود. در نهایت روکش نهایی این کابل ممتاز PVC اکسترود شده است که ضخامت 1 میلیمتری دارد. وزن تقریبی این کابل ممتاز، 85 گرم بر متر میباشد.
کابل افشان شیلددار 2 در1.5 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 27 آمپر |
| 50 متر | 15 آمپر |
| 100 متر | 7 آمپر |
| 150 متر | 5 آمپر |
ویژگیهای کلیدی کابل شیلددار برق افشان 2*1.5 خراسان افشارنژاد
- سطح مقطع استاندارد کابل دو رشتهای سطح مقطع نامی 1.5 میلیمتر مربع
- تعداد و قطر تارهای هادی هادی از 30 تار هر یک به قطر 0.24 میلیمتر تشکیل شده
- جنس و ضخامت استاندارد عایق رشتهها عایق رشتهها از PVC اکسترود شده با ضخامت 0.7 میلیمتر
- دارای ساختار NYSLCY منطبق با استاندارد VDE
- قطر کلی مناسب این سطح مقطع قطر کلی تقریبی کابل 8.3 میلیمتر

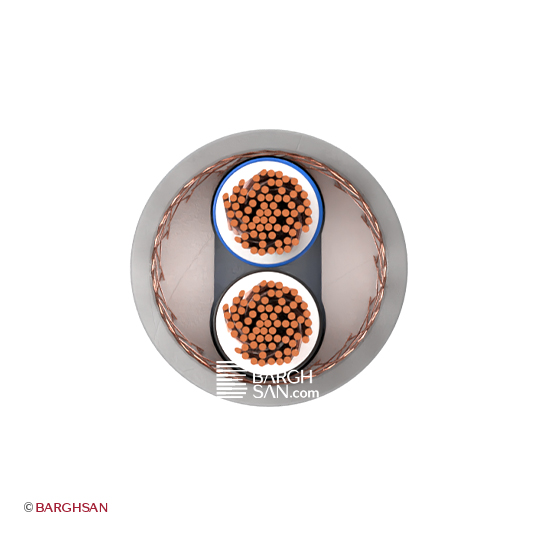

- ساختار کلی استاندارد کابل هادی/عایق/نوار پلیاستر و آلومینیوم/شیلد بافته شده مسی/روکش نهایی
تستهای کابل شیلددار افشان 2*1.5 خراسان افشارنژاد NYSLCY
برای تست عایق کابل افشان برق شیلددار 2*1.5 خراسان افشارنژاد از تست ولتاژ ۲۰۰۰ ولت استفاده شده که عایق با پاس کردن این تست دوام بالایی را از خود نشان میدهد. بیشترین تحمل دمای عایق در زمان اتصال کوتاه 160 درجه سانتیگراد به صورت لحظهای میباشد. برای کار مداوم کابل دمای کاری مجاز هادی حداکثر +70 و حداقل -30 درجه سانتیگراد میباشد. آخرین قیمت کابل افشان شیلددار 2*1.5 افشارنژاد هماکنون در این صفحه سایت ثبت شده است و شما میتوانید بدون نیاز به تماس، خرید خود را بهصورت مستقیم نهایی بفرمایید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYSLCY
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/PVC/Al-Pet/CWB/PVC
رنج ولتاژ
- ولتاژ نامی: 300-500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل برق افشان شیلددار 2 در1.5 افشارنژاد با عایق PVC
IEC 60227-7
DIN VDE 0245
شهرام –
درود و خسته نباشید برقسانیهای عزیز. چرا در این کابل از مس آنیلشده استفاده شده؟
احسان کریمی –
درود شهرام عزیز!
مس آنیلشده (Annealed Copper)، مس خالص و نرمی است که از طریق یک فرآیند حرارتی تولید میشود. این فرآیند باعث افزایش انعطافپذیری و کاهش مقاومت الکتریکی مس میشود و در نتیجه، کارایی کابل را بهبود میبخشد.
