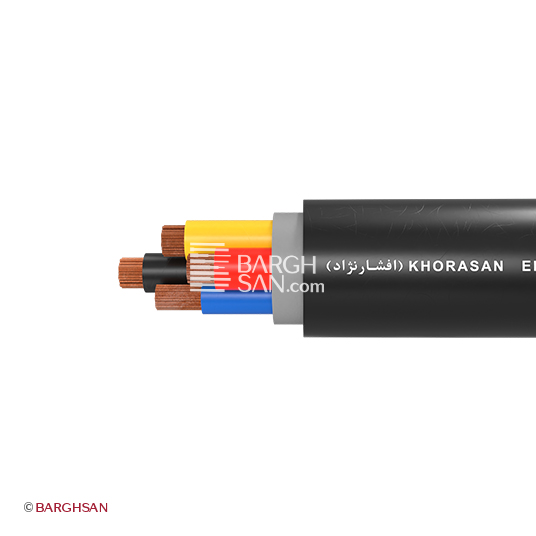

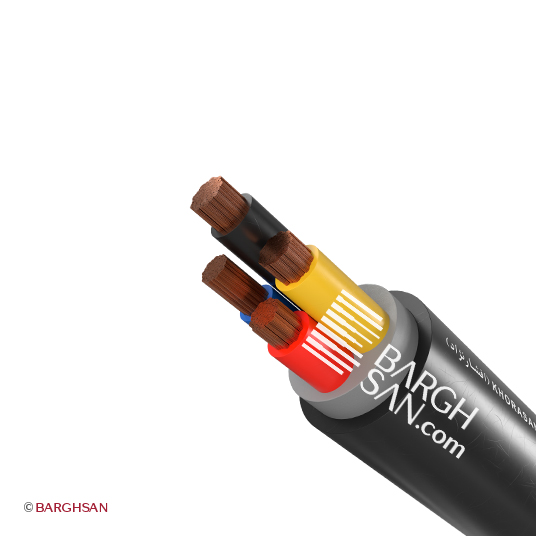

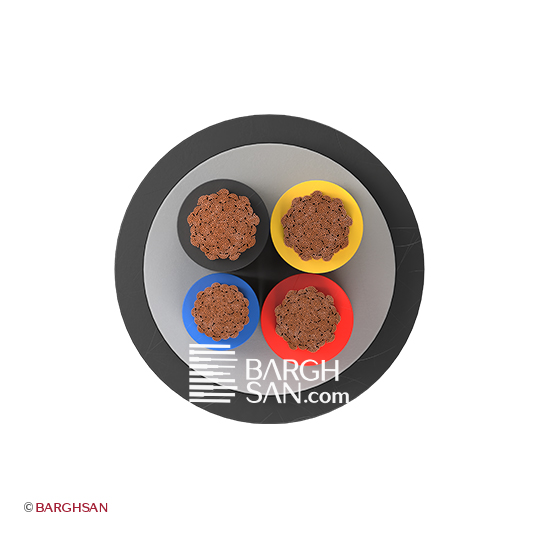

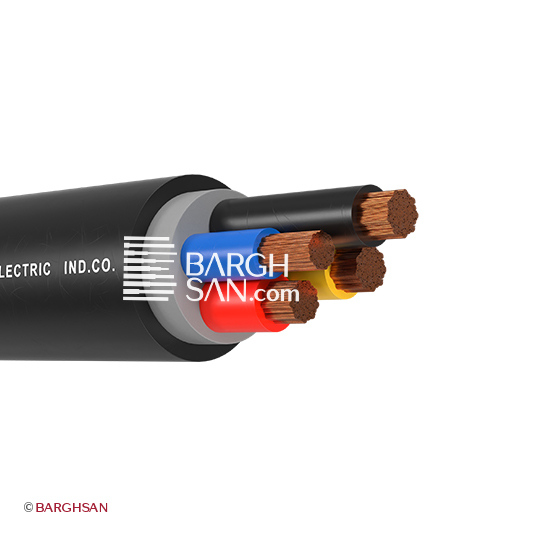

ساختار کابل برق افشان 3*120+70 NYY افشارنژاد خراسان
جنس هادی کابل 3*120+70 افشان از مس با خلوص بالا و نوع هادی آن نیز نرم آنیل شده کلاس 5 (افشان منعطف) است؛ بنابراین می‌توان برای فضاهایی که برای نصب نیاز به خمیدگی دارند نیز مورد استفاده قرار گیرد. تعداد تارها در هر رشته فاز: 570 تار هر یک با قطر 0.49 میلیمتر و نول: 350 تار هر یک با قطر 0.49 میلی‌مترمی‌باشد. رنگ عایق داخلی نیز برای رشته فاز مشکی، زرد و قرمز و برای رشته نول آبی طراحی شده است. در این بررسی فیلر نیز باید با دقت مورد توجه قرار بگیرد که از جنس PVC اکسترود شده است و ضخامت 1.4 میلیمتر دارد. برای طراحی روکش نهایی نیز از PVC اکسترود شده استفاده شده است که با ضخامت 2.5 میلیمتر رنگی مشکی دارد. شما میتوانید علاوه بر مراجعه حضوری به شوروم ما در لاله‌زار٬ همین حالا با ما تماس بگیرید تا علاوه بر دریافت مشاوره رایگان برای ثبت سفارش کابل افشان سه در صد و بیست بعلاوه هفتاد اقدام بفرمایید.
این کابل افشان 3 در 120+70 بر اساس استاندارد VDE آلمان NYY Flexible ساخته شده است. این کابل با پشتیبانی از استانداردهای ملی و بین‌المللی از کابل‌های پرکاربرد به‌شمار می‌آید که برای شبکه‌های ولتاژ پایین گزینه مناسبی می‌باشد.
قبل از خرید کابل 3*120+70 افشان از نمایندگی افشارنژاد به عایق PVC اکسترود شده کابل نیز دقت کنید. ضخامت این عایق برای رشته‌های فاز ۱.۶ میلیمتر و برای رشته نول ۱.۴ میلیمتر است.
کابل افشان سه و نیم رشته 120+70 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 315 آمپر |
| 50 متر | 315 آمپر |
| 100 متر | 315 آمپر |
| 150 متر | 315 آمپر |
ویژگی های شاخص کابل افشان 3*120+70 خراسان افشارنژاد
- شاخص مقاومت الکتریکی بسیار پایین مقاومت هر فاز ۰.۱۶۱ و نول ۰.۲۷۲ اهم بر کیلومتر
- رنگ عایق هادی 3 رشته فاز: مشکی، زرد و قرمز + 1 رشته نول: آبی
- ساختار هادی فاز و نول هر کدام از فازها: ۵۷۰ تار و نول: ۳۵۰ تار
- مناسب برای ولتاژهای نامی رایج شهری ولتاژ نامی: ۶۰۰/۱۰۰۰ ولت
- ساختار کابل افشان 3 در 120+70 هادی مسی/ عایق PVC/فیلر PVC/روکش نهایی PVC
- تست ولتاژ محصول 4000 ولت
تهیه کابل افشان 3*120+70 خراسان افشارنژاد NYY Flexible
کابل افشان 3 در 120 به اضافه 70 افشارنژاد در برق‌سان٬ نمایندگی رسمی برند خراسان افشارنژاد در لاله‌زار با ضمانت اصالت کالا به شما عرضه می‌گردد. مجموعه ما محصولات این شرکت را با رقابتی‌ترین قیمت به مشتریان تقدیم می‌کند. شما میتوانید برای قیمت کابل افشان 3 در 120 + 16 با کارشناسان ما در ارتباط باشید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY Flexible
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600-1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق 3 در 120+70 افشان افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
IEC 60332-1-2
فرهاد سلطانی –
درود ممکنه لطفا NYY Flexible رو توضیح بیشتری بدین چیه دقیقا؟
احسان کریمی –
درود آقای سلطانی گرامی!
کابل NYY Flexible یعنی کابلی که طبق استاندارد آلمانی NYY ساخته شده و هادی‌های داخل آن به جای مفتولی (یکپارچه)، از تعداد زیادی تار مسی نازک (افشان) تشکیل شده‌اند. کابل‌های NYY دارای عایق و روکش بیرونی از جنس PVC هستند و برای کاربردهای ثابت استفاده می‌شوند، اما وقتی عبارت “Flexible” به آن اضافه می‌شود، به ویژگی انعطاف‌پذیری هادی‌های آن اشاره دارد.
