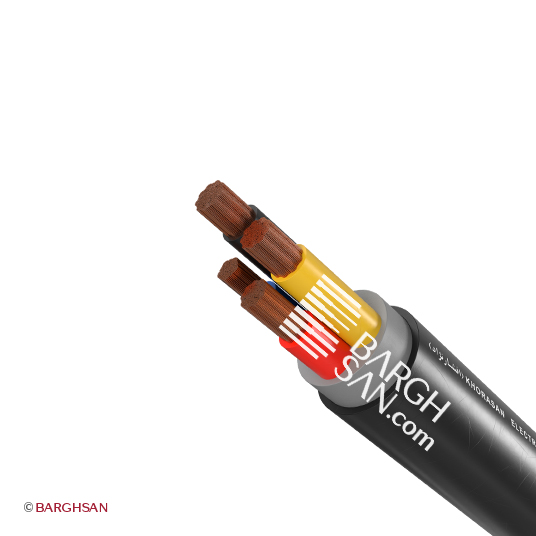

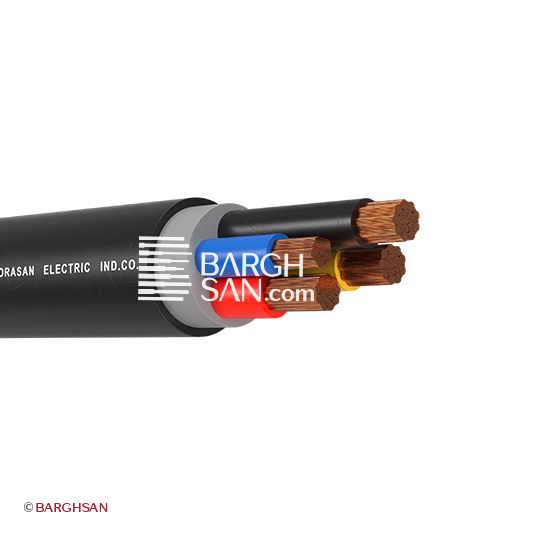

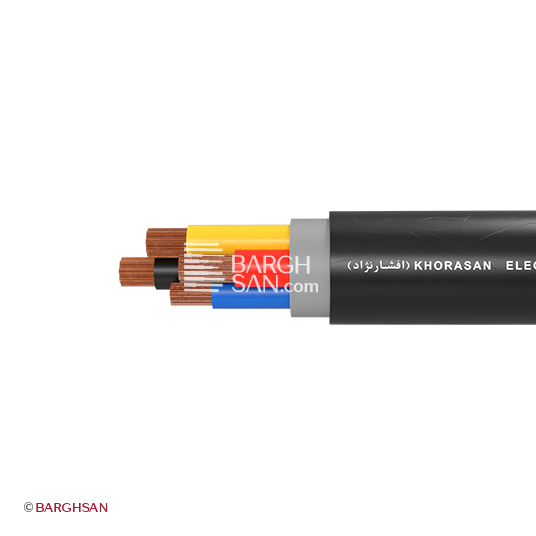

ساختار کابل برق افشان 3*35+16 NYY Flexible خراسان افشارنژاد
کابل افشان خراسان 3 در 35 بعلاوه 16 با داشتن سه رشته فاز با سطح مقطع 35 میلیمتر مربع و یک رشته نول با سطح مقطع 16 میلیمتر مربع، توانسته است نیازهای متنوع در زمینه انتقال برق را با بهترین عملکرد پوشش دهد. خرید کابل 3*35+16 افشان از نمایندگی افشارنژاد در لاله‌زار به شما اطمینان می‌دهد که از کابلی اصیل با مشخصات فنی برجسته بهره‌مند می‌شوید. این کابل دارای فیلر از جنس PVC اکسترود شده با ضخامت 1.0 میلیمتر است که در کنار دیگر لایه‌های ساختاری، همچون هادی مسی آنیل شده از نوع کلاس 5، عایق PVC، و روکش نهایی PVC، یک ساختار مستحکم و انعطاف‌پذیر را ایجاد می‌کند. این ویژگی‌ها به کابل اجازه می‌دهد تا در دمای کاری بین -30 تا +70 درجه سانتیگراد با اطمینان کامل فعالیت کند. یکی از نقاط قوت کابل افشان 3 در 35+16 NYY Flexible، قطر 29 میلی‌متری آن است که نصب آسان این محصول را میسر می‌سازد. علاوه بر این، تست اتصال کوتاه نشان می‌دهد این کابل می‌تواند جریان 3890 آمپر را بدون هیچگونه مشکلی به صورت لحظه‌ای تحمل کند، که این ویژگی، آن را برای شرایط بحرانی به یک انتخاب بی‌نظیر تبدیل می‌کند.
افشان بودن کابل سه در سی و پنج بعلاوه شانزده افشارنژاد، نصب آن را در فضاهای مختلف آسان می‌سازد. مقاومت هادی در دمای 20 درجه سانتیگراد برای رشته‌های فاز 0.554 اهم بر کیلومتر و برای رشته نول 1.21 اهم بر کیلومتر است، که این مشخصات نشان‌دهنده کیفیت بالای مواد به‌کار رفته در ساخت این کابل می‌باشد.
وزن کابل کابل برق افشان 3*35+16 خراسان 1.74 کیلوگرم بر متر است که نشان‌دهنده استحکام و دوام بالای آن است. تست ولتاژ 4000 ولت برای صحت‌سنجی عایق کابل انجام شده است تا از عدم وجود سوراخ یا حباب در عایق اطمینان حاصل گردد.
کابل افشان سه و نیم رشته 3*35+16 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 155 آمپر |
| 50 متر | 155 آمپر |
| 100 متر | 155 آمپر |
| 150 متر | 115 آمپر |
ویژگی های شاخص کابل افشان 3*35+16 خراسان افشارنژاد
- شاخص رسانایی برای بارهای سنگین مقاومت هادی‌های فاز: ۰.۵۵۴ اهم بر کیلومتر
- سطح مقطع کابل افشان سه و نیم رشته 3 رشته فاز: 35 میلیمتر مربع و یک رشته نول : 16 میلیمتر مربع

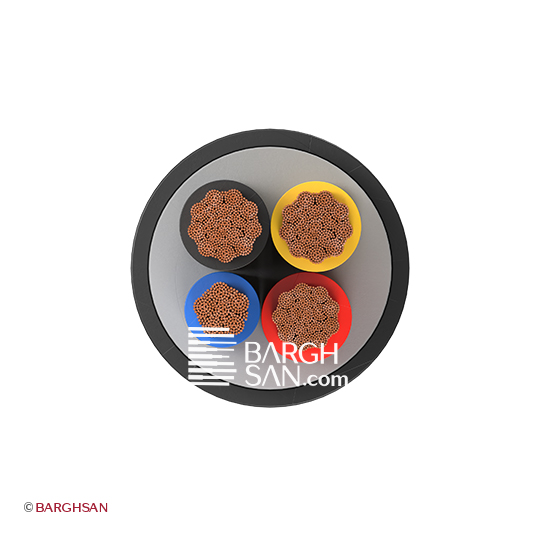

- ساختار دقیق و تعداد تارهای منعطف تارهای هادی فاز ۲۶۸ و نول ۱۲۶ عدد
- لایه‌های محافظتی کابل با ابعاد دقیق ضخامت عایق فازها ۱.۲ و نول ۱.۰ میلیمتر
- پایداری در شرایط حرارتی بالا تحمل دمای عایق حین جریان خطا (1 ثانیه): ۱۶۰+ درجه سانتیگراد
- استفاده در خطوط اصلی اتصال سیستم‌های سه فاز
مشخصات کابل 3*35+16 افشان خراسان افشارنژاد
کابل 3*35+16 افشان با ولتاژ نامی 600 الی 1000 ولت طراحی شده است، که تضمین‌کننده کارایی و ایمنی در شبکه‌های فشار ضعیف است. این کابل سازگار با فرکانس سیستمی 50 هرتز، به طور کامل با استانداردهای بین‌المللی منطبق است و از گسترش آتش براساس استاندارد IEC60332-1-2 جلوگیری می‌کند، که نشان‌دهنده تعهد این محصول به ایمنی و کیفیت بالاست. رنگ‌بندی رشته‌های این کابل نیز بسیار مناسب و استاندارد است؛ سه رشته فاز به رنگ‌های مشکی، زرد و قرمز و رشته نول به رنگ آبی طراحی شده‌اند، که این ویژگی، نصب و شناسایی کابل را بسیار ساده‌تر می‌سازد. بسته‌بندی این کابل به صورت قرقره‌ای بوده و این امکان را فراهم می‌کند تا به راحتی در پروژه‌های مختلف به‌کار گرفته شود. جهت استعلام قیمت کابل 3*35+16 افشان خراسان همین حالا با ما تماس بگیرید. کارشناسان ما آماده ارائه مشاوره تخصصی رایگان به شما عزیزان هستند.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY Flexible
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600-1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق 3 در 35+16 افشان افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
IEC60332-1-2
منصور –
واقعا این کابل با جریان 3890 آمپر که نوشتین کار می‌کنه؟!
احسان کریمی –
درود منصور عزیز!
خیر٬ در واقع این جریانی نیست که کابل توانایی کار مداوم باهاش رو داشته باشه. این جریانیست که کابل در صورت اتصال کوتاه میتونه به صورت لحظه‌ای متحمل بشه.
