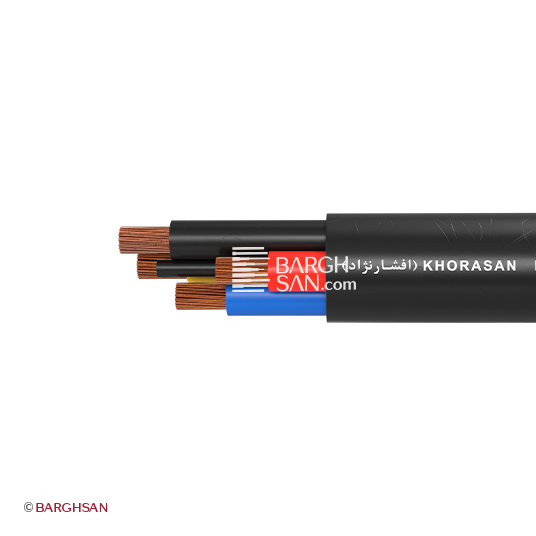

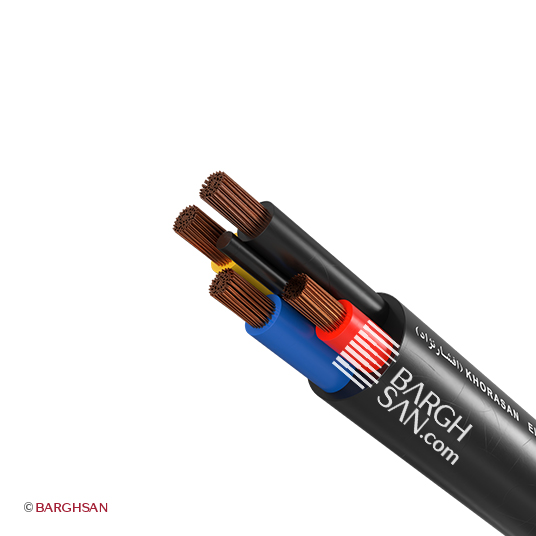

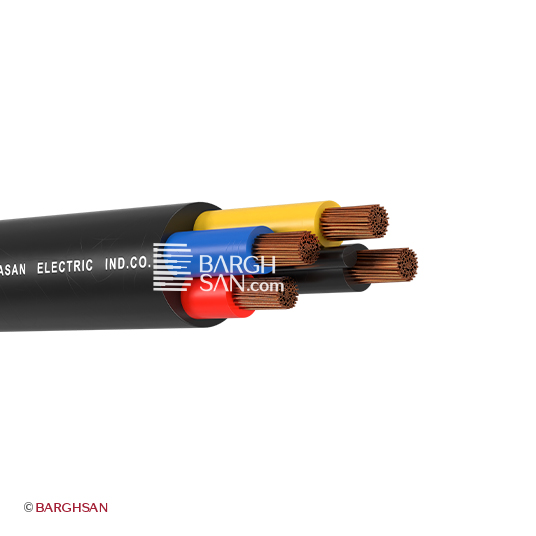

کابل برق افشان 4*10 خراسان افشارنژاد NYY Flexible

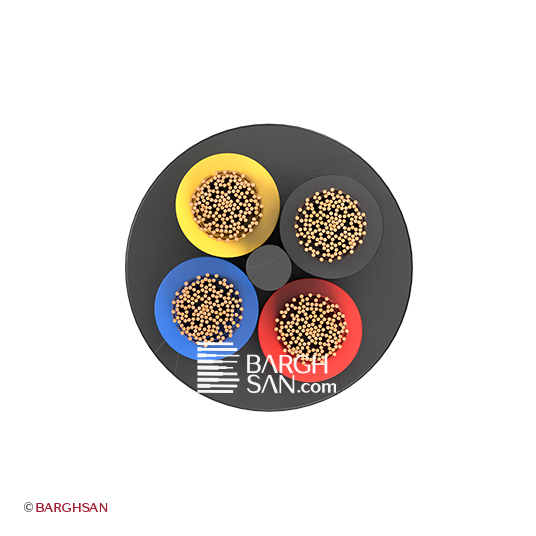

کابل 4 رشته افشان نمره 10 سه رشته فاز و یک رشته نول دارد و برای ولتاژ 600 تا 1000 ولت طراحی شده است. اصطلاحا این کابل ولتاژ پایین است و در زمینه‌هایی که نیاز به انتقال برق با ولتاژ بالا دارند قابل استفاده نیست. هرکدام از رشته‌های این کابل، 10 میلیمتر مربع مساحت دارد که تقسیم این ساختار به 80 تار با قطر 0.39 میلی‌متری موجب ایجاد انعطاف پذیری و افشان بودن کابل شده است. کابل افشان چهار رشته سایز 10 NYY Flexible از هادی مس است و رسانایی خوبی دارد که در زمینه‌های عمومی مثل سیم‌کشی داخل ساختمان‌ها تا زمینه‌های تخصصی‌تر مثل مدارات کنترلی و محیط‌های صنعتی سبک قابل استفاده است. جهت رعایت مسائل ایمنی و درست بکاربردن هر رشته از این کابل در کاربرد خودش، از عایق PVC در رنگ‌های مختلف استفاده شده است. به این صورت که رشته فاز با رنگ‌های مشکی، زرد و قرمز و رشته نول با رنگ آبی جداسازی شده است.
از قطر تقریبی 18.3 میلیمتر و وزن 670 گرم در متر کابل افشان 4*10 خراسان می‌توان به وزن و ضخامت مناسب آن که ناشی از استفاده مقدار مناسبی از فلز خالص و عایق و روکش است پی برد. کابل افشان 4*10 افشارنژاد عایق بندی محکم و با کیفیتی دارد که توانایی مقاومت در دمای -30 تا +70 درجه سانتی گراد را دارد.
معیار سنجش کیفیت هادی در کابل افشان چهار در ده میزان دوام آن است که مقدار آن در زمان اتصال کوتاه در یک ثانیه 1.11 کیلوآمپر و مقاومت آن در دمای 20 درجه 1.91 اهم در کیلومتر است. کابل افشان 4 در 10 افشارنژاد در لاله زار در بسته بندی مقاوم قرقره‌ای بصورت حضوری و سفارش تلفنی قابل خریداری است.
کابل 4 رشته مقطع 10 میلیمتر مربع افشان خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 77 آمپر |
| 50 متر | 77 آمپر |
| 100 متر | 50 آمپر |
| 150 متر | 33 آمپر |
ویژگی های شاخص کابل افشان 4*10 خراسان افشارنژاد
- کاهش تلفات حین انتقال انرژی مقاومت ۱.۹۱ اهم بر کیلومتر در ۲۰°C
- جلوگیری از انتشار شعله در زمان حریق مطابق استاندارد IEC 60332-1-2
- ایستادگی در برابر جریان‌های اتصال کوتاه تحمل تا ۱۱۱۰ آمپر در ۱ ثانیه
- ولتاژ نامی متناسب با شبکه‌های استاندارد مناسب برای استفاده در ولتاژ نامی ۶۰۰ تا ۱۰۰۰ ولت
- تولید مطابق استانداردهای معتبر منطبق بر IEC 60502-1 و INSO 3569-1
- وزن هر متر از این کابل 670 گرم
کابل افشان 4*10 خراسان افشارنژاد NYY Flexible
عایق بندی این کابل به گونه‌ای است که در زمان اتصال کوتاه تا 160 درجه سانتی گراد را تحمل می‌کند و وجود علامت استاندارد IEC60332-1-2 نشان می‌دهد که مانع از گسترش حریق می‌شود. تمامی این مزیت‌ها هنگامی میسر می‌شود که ترک، پارگی یا خراشی روی عایق کابل وجود نداشته باشد و تحمل میزان 4 کیلوولت در تست ولتاژی که روی این کابل انجام شده است نشان دهنده‌ی سلامت عایق آن است.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY Flexible
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600-1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق افشان 4 در 10 افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
