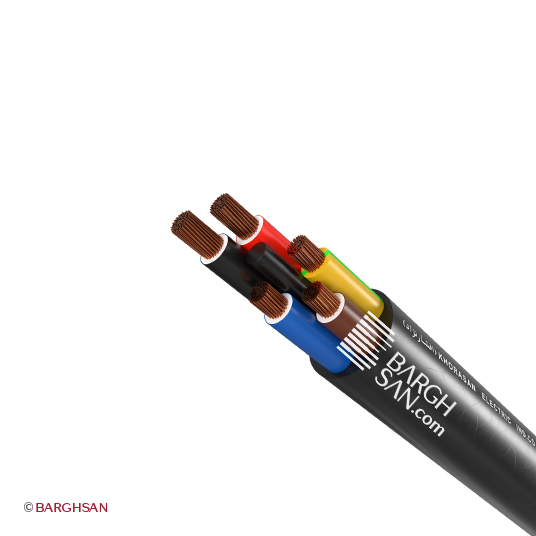

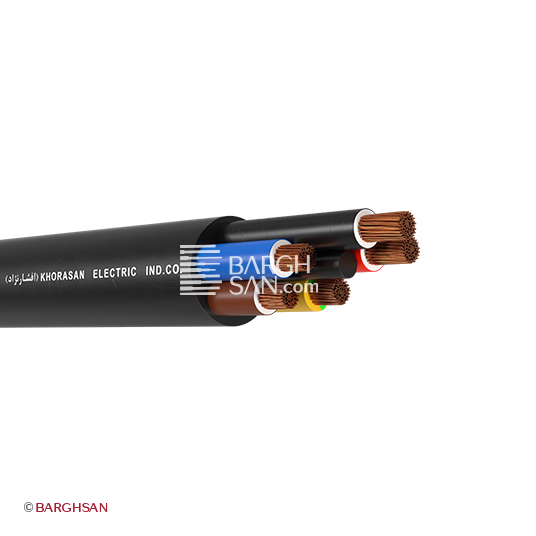

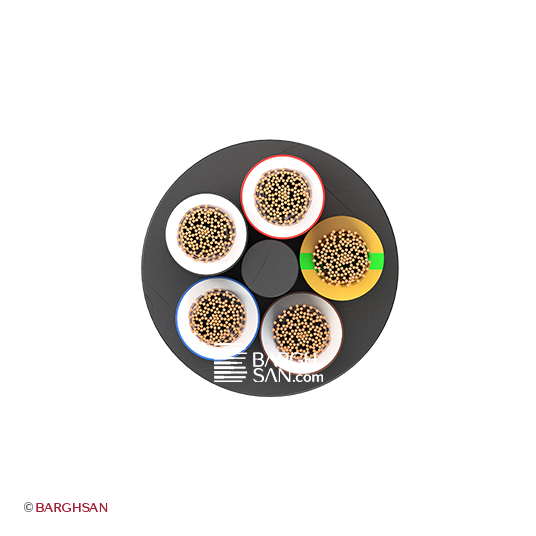

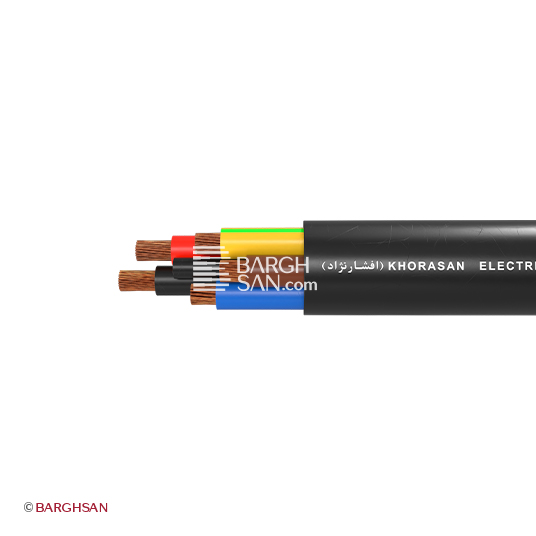

ساختار کابل برق افشان 5*2.5 خراسان افشارنژاد
کابل افشان 5*2.5 افشارنژاد خراسان براساس استاندارد DIN VDE 0261 نام گذاری می‌گردد. کابل برق 5 در 2.5 افشان NYMHY خراسان را با ساختار CU/PVC/PVC شناخته می‌شود. هادی این کابل از نوع افشان کلاس 5 یا CLASS 5 RF می‌باشد، که RF به معنی هادی گرد افشان هست. مطابق با استاندارد ISIRI 607-5 ولتاژ نامی کابل 5 در 2.5 خراسان 500/300 ولت می‌باشد. در هر یک از سه رشته فاز، نول و ارت 50 تار مسی آنیل شده به قطر 0.24 میلیمتر استفاده شده است. مقاومت کابل 5*2.5 افشان افشارنژاد خراسان در هر یک از رشته‌ها در دمای 20 درجه سانتیگراد حداکثر 7.98 اهم در کیلومتر می‌باشد. تمامی کابل‌های افشارنژاد خراسان بعد از پروسه تولید در آزمایشگاه کلیه تست‌های اتصال کوتاه (278 آمپر)، ولتاژ (2000 ولت) و دمای کاری (-30 تا +70 درجه سانتیگراد) را پاس کرده و بعد به بازار عرضه می‌گردند. لازم به ذکر است که این کابل مطابق با استاندارد IEC 60332-1-2 دارای قابلیت عدم انتشار شعله می‌باشد.
متریال استفاده شده در نوع از کابل‌های افشارنژاد از پی وی سی اکسترود شده است و مس استفاده شده در هادی کابل از بهترین و مرغوب ترین مس حال حاضر بازار می‌باشد. قطر عایق هر یک از رشته‌ها 0.8 میلیمتر می‌باشد.
قطر تقریبی کلی کابل 5 در 2.5 افشان افشارنژاد 12.04 میلیمتر می‌باشد. وزن هر متر این کابل 247 گرم٬ هر کلاف در حدود 24.7 کیلوگرم و هر قرقره 500 متری بدون احتساب وزن قرقره 123.5 کیلوگرم می‌باشد.
کابل افشان پنج رشته نمره 2.5 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 36 آمپر |
| 50 متر | 25 آمپر |
| 100 متر | 12 آمپر |
| 150 متر | 8 آمپر |
ویژگی های شاخص کابل افشان 5*2.5 خراسان افشارنژاد
- ویژگی هدایت عالی جریان مقاومت هادی در دمای محیط ۲۰ درجه سانتیگراد: ۷.۹۸ اهم بر کیلومتر
- ایمنی در برابر گسترش حریق مقاومت در برابر توسعه آتش مطابق با استاندارد IEC 60332-1-2
- مناسب برای اتصال به شبکه برق استاندارد ولتاژ نامی ۳۰۰ تا ۵۰۰ ولت
- پایداری در برابر جریان‌های بالای ناگهانی تحمل جریان لحظه‌ای اتصال کوتاه: ۲۷۸ آمپر برای ۱ ثانیه
- ساختار هادی برای حداکثر انعطاف هادی شامل ۵۰ تار مسی با قطر ۰.۲۴ میلیمتر
- کاربرد در شبکه‌های برق سه فاز اتصال تجهیزات برقی سه فاز به همراه سیم ارت و نول
بسته‌بندی کابل افشان 5*2.5 افشارنژاد خراسان NYMHY
بسته‌بندی این نوع از کابل‌ها به صورت کلاف‌های 100 متری یا قرقره‌های 500 متری می‌باشد که توسط شرکت برق‌سان تجارت پایدار نماینده رسمی شرکت صنعتی الکتریک خراسان قابل ارائه و عرضه می‌باشد. کابل 5*2.5 خراسان افشارنژاد با رشته‌هایی به فرم گرد و با روکش کلی مشکی رنگ قابل ارائه می‌باشد که بر اساس استاندارد ملی ISIRI 607-5 تولید می‌شود. قیمت کابل 5 در 2.5 افشان افشارنژاد با توجه به مشخصات فنی استانداردش بسیار مقرون به صرفه و توجیه پذیر می‌باشد.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYMHY
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: CU/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 300-500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل برق افشان پنج رشته 5 در 2.5 افشارنژاد با عایق (PVC)
IEC 60227
IEC 60228
ISIRI 607-5
IEC 60332-1-2
