مشخصات کابل خشک 3*4 خراسان افشارنژاد NYY

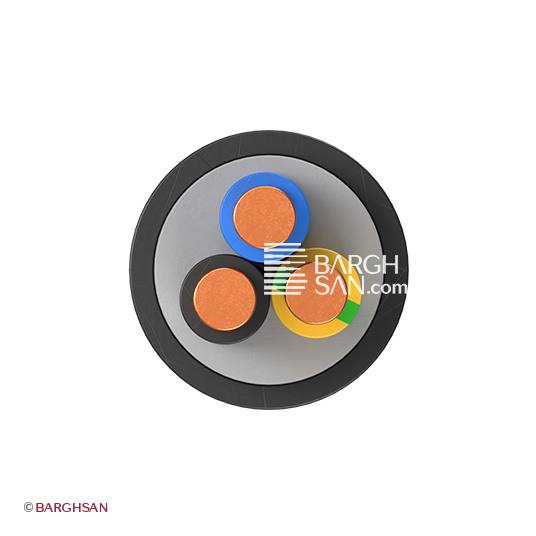

قطر هر یک از مفتولهای کابل برق زمینی 3*4 خراسان افشارنژاد 2.22 میلیمتر است. بر اساس ساختار تک مفتول کلاس ۱، کابل مفتولی 3 در 4 خراسان افشارنژاد تنها در کاربردهایی مورد استفاده قرار میگیرد که نیازی به انعطافپذیری زیاد نیست و نصب ثابت است. محیط نصب از نظر دمایی باید بین -30 تا +70 درجه سانتیگراد باشد تا کابل زیر زمینی 3×4 خراسان افشارنژاد از نظر ایمنی و عملکرد دچار مشکل نشود. قطر کابل برق زمینی 3 در 4 خراسان افشارنژاد 14.74 میلیمتر و ساختار آن CU/PVC/PVC/PVC است که از کابل در برابر آسیبهای مکانیکی و اتصالی محافظت میکند. قطر عایق کابل 3*4 مفتول خراسان افشارنژاد 1 میلیمتر میباشد که مستقیما روی هادی مسی قرار دارد. این لایه از تماس مستقیم هادی با اجسام خارجی و افراد جلوگیری کرده و از ایجاد خطرات الکتریکی مانند برقگرفتگی یا اتصالی جلوگیری میکند. رنگبندی مشکی عایق رشته فاز، آبی عایق رشته نول و زرد/سبز عایق رشته ارت در کابل سنگین مسی 3X4 خراسان از نظر ایمنی، شناسایی سریع و جلوگیری از خطاهای نصب اهمیت بسیار بالایی دارد.
روکش بیرونی کابل نصب ثابت 3*4 خراسان افشارنژاد NYY با ضخامت ۱.۸ میلیمتری تمام اجزای داخلی را پوشش داده و از کابل در برابر آسیبهای محیطی محافظت میکند. روکش بیرونی این کابل زمینی درجه یک از PVC اکسترود شده مقاوم در برابر سایش و عوامل محیطی ساخته شده است.
لایه دوم PVC نیز 1 میلیمتر ضخامت دارد و به عنوان فیلر استفاده میشود تا فضای خالی بین رشتههای هادی کابل استخوانی 3×4 خراسان افشارنژاد را پر کند و به کابل یک ساختار منظم و گرد بدهد. این لایه به ثبات مکانیکی کابل کمک میکند و از جابهجایی یا تغییر شکل هادیها در داخل کابل جلوگیری میکند.
کابل سه رشته مفتول مقطع 4 میلیمتر مربع افشارنژاد خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 46 آمپر |
| 50 متر | 40 آمپر |
| 100 متر | 20 آمپر |
| 150 متر | 13 آمپر |
ویژگیهای کلیدی کابل زیرزمینی 3*4 خراسان افشارنژاد
- اجزای کلی کابل هادی مس / عایق PVC / فیلر PVC / روکش نهایی PVC
- محدوده کلی دمایی کارکرد کابل بین -30 تا +70 درجه سانتیگراد
- مقاومت حرارتی عایق در شرایط خطا حداکثر دمای قابل تحمل در زمان اتصال کوتاه: ۱۶۰ درجه سانتیگراد
- ساختار تک مفتولی در هر رشته هادی کلاس ۱ با یک مفتول ۲.۲۲ میلیمتر
- سازگار با فرکانس برق شهر فرکانس سیستمی: ۵۰ هرتز
- ضخامت لایه عایق PVC 1 میلیمتر

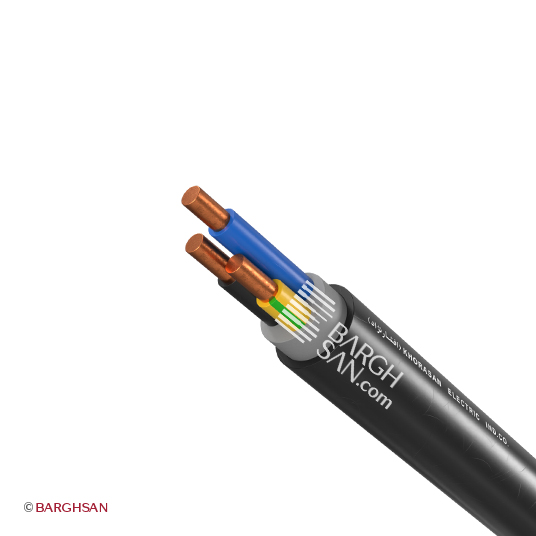

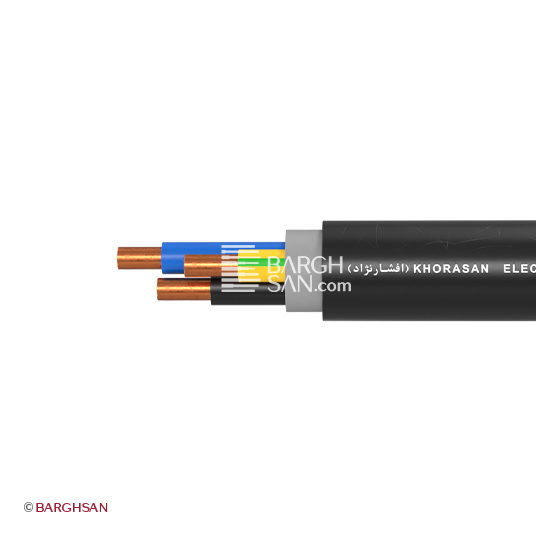

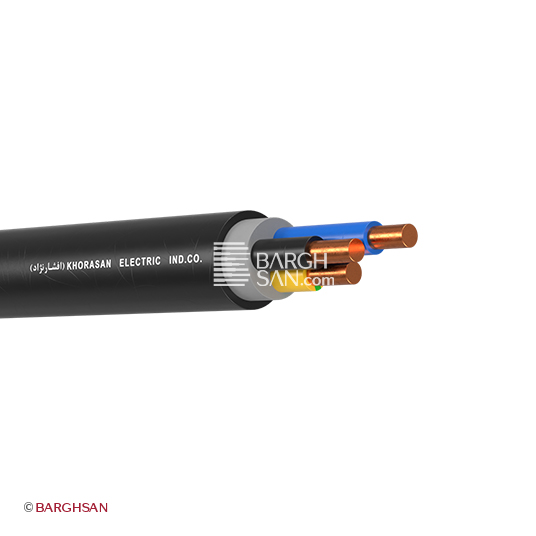

ساختار کابل مفتولی 3*4 خراسان افشارنژاد NYY
وزن کابل سه سیمه 3*4 خراسان افشارنژاد مستقیما از ضخامت و تعداد لایههای خود تاثیر گرفته است و برابر با 362 گرم بر متر است. این وزن و ساختار تولید شده از بهترین مواد اولیه، استحکام مکانیکی بالا و مقاومت زیادی در برابر سایش، ضربه و شرایط محیطی برای این کابل قدرت درجه یک فراهم میکند. برای خرید و دریافت آخرین بروزرسانی قیمت کابل استخوانی ۳ در ۴ خراسان افشارنژاد و همچنین دریافت مشاوره تخصصی رایگان با ما تماس بگیرید. با خرید کابل کابل دفنی ۳ در ۴ خراسان افشارنژاد از برقسان نمایندگی سیم و کابل خراسان میتوانید از اصالت این کابل قدرت درجه یک اطمینان ۱۰۰٪ داشته باشید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زمینی 3 در 4 افشارنژاد با روکش PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
جواد –
سلام
میخواستم بدونم این کابل در برابر فشارهای جانبی در کانالها مقاومه؟
احسان کریمی –
سلام جواد گرامی!
ساختار NYY با روکش 1.8 میلیمتر و هادی مفتولی کلاس 1 این کابل سنگین مقاومت عالی در برابر فشارهای جانبی دارد. همچنین برای محافظت بهتر، بستر شنی 10 سانتیمتری از تغییر شکل کابل جلوگیری میکند.
در نظر داشته باشید، کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
