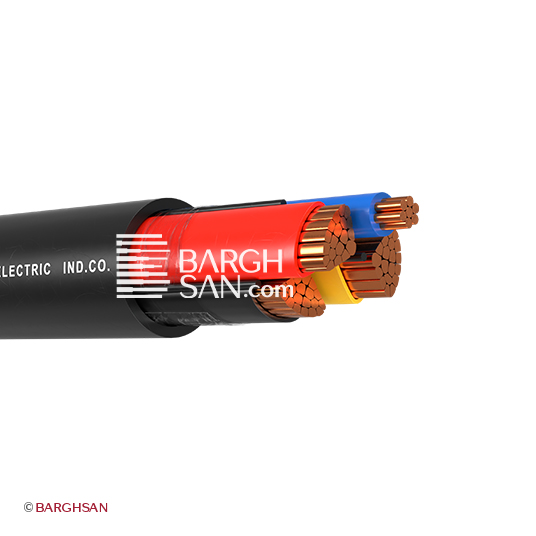

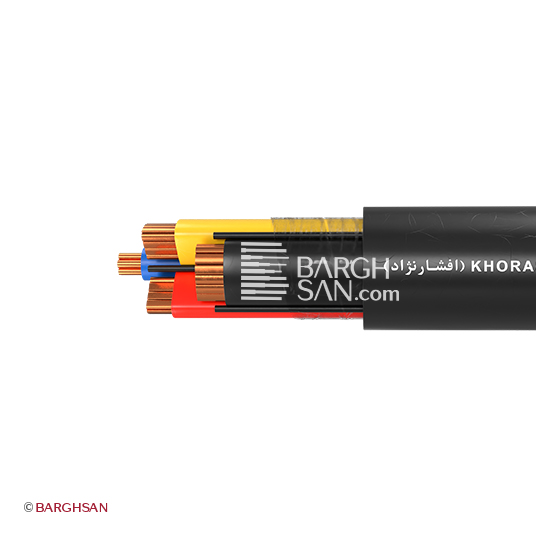

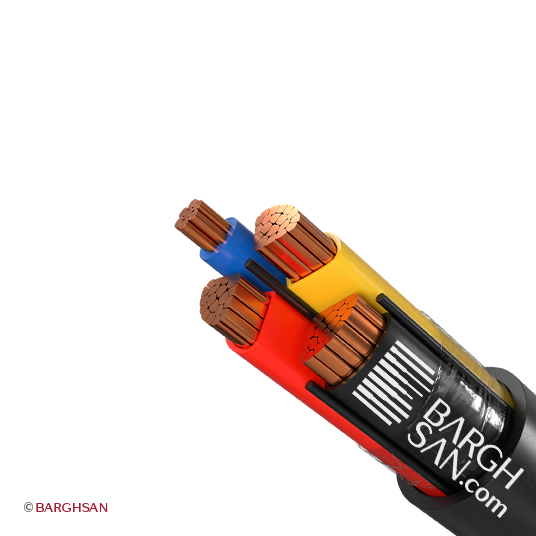

ساختار کابل زمینی 3*70+35 NYY خراسان
استفاده از مس آنیل‌شده ساده کلاس 2 باعث می‌شود که کابل برق زمینی سه و نیم رشته 3×70+35 افشارنژاد قابلیت هدایت الکتریکی بسیار بالا، همراه با مقاومت مکانیکی قابل توجهی داشته باشد. این ترکیب بی‌نظیر از مواد اولیه، عملکردی بسیار مطمئن و طولانی‌مدت را تضمین می‌کند. کابل زیر زمینی 3*70+35 دارای سه رشته رسانای اصلی با سطح مقطع 70 میلیمتر مربع و یک رشته نول با سطح مقطع 35 میلیمتر مربع می‌باشد. برای عایق‌بندی کابل 3X70+35 مفتول خراسان افشارنژاد از PVC اکسترود شده استفاده شده است. این نوع عایق به دلیل مقاومت بالا در برابر تغییرات دما و رطوبت، محافظت از رسانا در برابر شوک‌های الکتریکی و مکانیکی را تضمین می‌کند. لایه‌ی میانی کابل سنگین مسی 3X70+35 خراسان از نوار پلی‌استر (Pet-tape) ساخته شده است که نقش مهمی در تقویت ساختار کابل و جلوگیری از آسیب به عایق‌ها ایفا می‌کند. همچنین روکش نهایی کابل سه و نیم سیمه 3×70+35 از جنس PVC اکسترود شده است که با ضخامت 1.9 میلیمتر، مقاومت نسبی در برابر سایش، ضربه و تنش‌های مکانیکی دارد. این روکش نهایی با خاصیت ضد انتشار شعله تولید شده و مطابق با استانداردهای بین‌المللی ایمنی، از جمله IEC60332-1 طراحی شده است.
کابل نصب ثابت 3*70+35 NYY با قطر تقریبی 30.5 میلیمتر و وزن 2.7 کیلوگرم بر متر تولید می‌شود. این ابعاد نشان می‌دهد که با وجود مقاومت مکانیکی بالای کابل، همچنین وزن و ابعاد آن به گونه‌ای طراحی شده است که نصب، حمل و نقل کابل استخوانی 3 در 70 بعلاوه 35 را در پروژه‌های بزرگ به‌سادگی انجام شود. اگرچه این کابل دارای انعطاف‌پذیری کم است، اما برای نصب در مسیرهای مستقیم و ثابت بهترین گزینه به شمار می‌رود.
مقاومت اهمی رسانا در دمای 20 درجه سانتیگراد برای رساناهای فاز و نول به ترتیب 0.268 و 0.524 اهم بر کیلومتر است که نشان از کارایی بالای این کابل در انتقال برق بدون اتلاف انرژی دارد. یکی از ویژگی‌های بارز کابل سه سیمه به اضافه نول 3×70+35، توانایی عملکرد در بازه دمایی -30 تا +70 درجه سانتیگراد است. این خصوصیت، آن را برای نصب در محیط‌هایی با شرایط دمایی بسیار سرد یا گرم مناسب می‌کند.
کابل سه و نیم رشته 3*70+35 زمینی خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 230 آمپر |
| 50 متر | 230 آمپر |
| 100 متر | 230 آمپر |
| 150 متر | 222 آمپر |
ویژگی های کلیدی کابل زمینی 3*70+35 خراسان افشارنژاد
- مقاومت DC هادی مقاومت DC رشته‌های فاز 0.268 و نول 0.524 اهم/کیلومتر
- انعطاف پذیری و خمیدگی بسیار کم مناسب نصب در مکان های بدون پیچ و خم

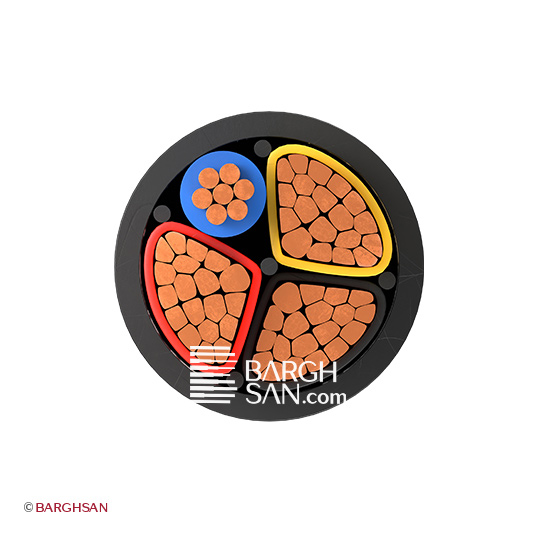

- ساختار و سطح مقطع رشته‌ها 3 رشته 70 و 1 رشته 35 میلیمتر مربع
- تعداد و قطر مفتول هادی‌ها رشته‌های فاز 19 در 2.16 و نول 7 در 2.47 میلیمتر
- ضخامت عایق رشته‌ها ضخامت عایق رشته‌های فاز 1.4 و نول 1.2 میلیمتر
- محافظت در برابر شوک الکتریکی عایق پی وی سی اکسترود شده
کاربرد کابل مفتولی 3*70+35 افشارنژاد NYY
کابل قدرت مفتولی 3*70+35 افشارنژاد از مس مفتولی کلاس 2 بهره می‌برد که مطابق با استانداردهای جهانی تولید شده است. کلاس 2 در صنعت کابل‌سازی به معنای استفاده از تارهای چند مفتولی یا نیمه‌افشان است که استحکام بالاتری نسبت به کابل‌های افشان انعطاف‌پذیر دارند. کابل نیمه افشان 3 در 70+35 خراسان به دلیل ساختار مفتولی خود، ثبات بیشتری در هنگام نصب و کارکرد دارند و برای استفاده در مکان‌هایی که نیازی به انعطاف و خمیدگی نیست، مانند نصب در مسیرهای مستقیم و زیرزمینی، ایده‌آل هستند. برای استعلام آخرین قیمت کابل مفتول 3*70+35 خراسان به صفحه لیست قیمت سیم و کابل خراسان افشارنژاد مراجعه کنید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 ( نیمه افشان)
- ساختار کابل: CU/PVC/Pet-Tape/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق 3 در 70+35 مفتولی افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
داوود –
درود و احترامو خسته نباشید.
با توجه به ساختار 3 فاز و 1 نول نازکتر، این کابل برای چه نوع سیستم‌های توزیع برقی مناسبه؟! جالبه برام ندیده بودم همچین چیزی!
احسان کریمی –
درود داوود عزیز!
این کابل برای سیستم‌های سه فاز با بارهای متعادل یا با نامتعادلی کم بهینه است، زیرا سطح مقطع نول نصف فازهاست. برای سیستم‌های با بارهای تک‌فاز قابل توجه یا هارمونیک بالا، که جریان نول می‌تواند زیاد شود، ممکن است نول 35mm² کافی نباشد.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
