طراحی کابل زمینی 3*95+50 NYY خراسان افشارنژاد
روکش بیرونی کابل از جنس PVC اکسترود شده طراحی شده است که با ضخامت 2.1 میلیمتر و رنگ مشکی مشخص می‌شود. برای تشخیص محصول اصل، در کنار مراجعه به دفترهای فروش رسمی و نمایندگی‌ها، می‌توانید خودتان نیز با دو شیوه آسان، آن را به‌سادگی بررسی کنید. از این طریق تشخیص خواهید داد که کابل اصل و استاندارد است یا نه! کابل غیراستاندارد در حین کار بی‌شک دردسرساز خواهد شد. در روش اول به علامت استاندارد روی کابل دقت کنید، این علامت‌ها باید به فواصل مرتب 1 متری و کاملا منظم بر روی کابل حک شده و قابل پاک شدن نباشند. در روش دوم، به قطر نهایی کابل دقت کنید. مثلا کابل سه و نیم رشته 3*95+50 خراسان افشارنژاد که با قطر 36.4 میلیمتر عرضه می‌شود، چنانچه با ضخامتی کمتر یا بیشتر از این حد موجود باشد، به‌این معناست که کابل اصل نیست و سازنده از کیفیت یا تعداد تارهای هادی کابل و وزن مجاز مس کم کرده یا عایق بی کیفیت است است. در این شرایط معمولا با استفاده از عایق‌های بیش از میزان لازم، کابل را در شکل ظاهری مشابه محصول اصلی ساخته می‌شود و شما با این بررسی به اصالت نداشتن کالا پی خواهید برد.

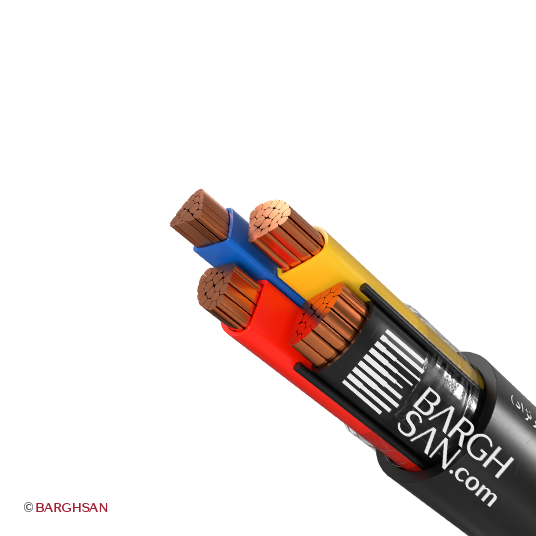

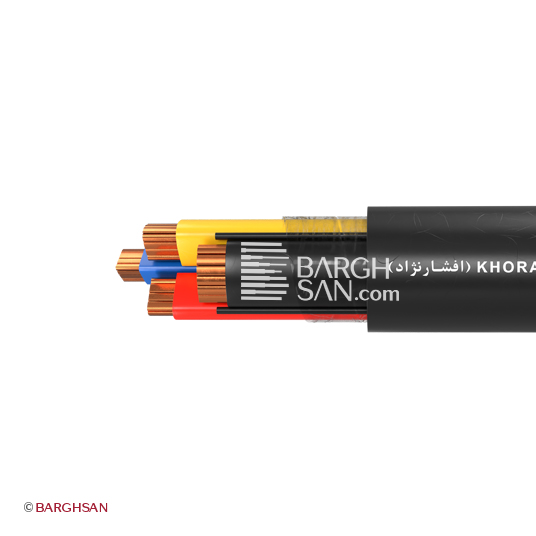

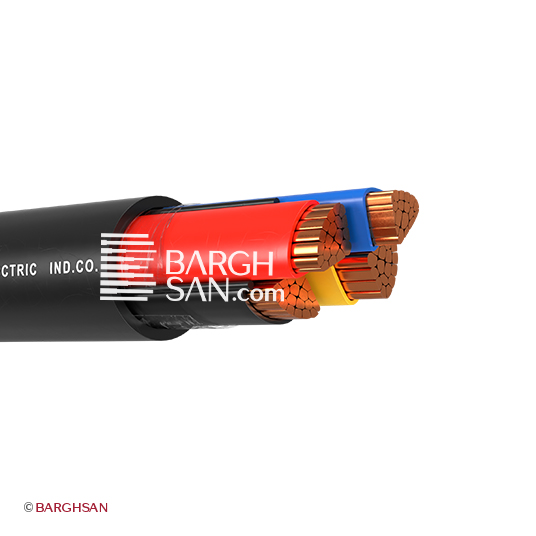

ساختار کابل نیمه افشان 3 در 95+50 خراسان به‌گونه‌ای است که در آن هر یک هادی‌های مسی، یک عایق PVC و یک نوار از جنس پلی‌استر دارد. همچنین جنس روکش نهایی آن نیز PVC می‌باشد. این کابل با پشتیبانی از استانداردهای IEC60502-1، INSO3569-1، IEC60228 و DINVDE0271 از مهم‌ترین کابل‌هایی است که برای ولتاژ پایین مورد استفاده قرار می‌گیرد.
پس از بررسی ساختار هادی کابل زیر زمینی 3*95+50 نوبت به بررسی عایق این کابل می‌رسد. عایق آن از جنس PVC اکسترود شده است که ضخامت آن برای رشته‌های فاز 1.6 میلیمتر، برای رشته نول 1.4 میلیمتر است. علاوه بر این رنگ عایق داخلی برای رشته‌های فاز مشکی، زرد و قرمز و برای رشته نول نیز آبی می‌باشد. از سوی دیگر فیلر کابل مفتول 3×95+50 نیز از جنس پلی‌استر است.
کابل مفتول سه و نیم رشته 3*95+50 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 275 آمپر |
| 50 متر | 275 آمپر |
| 100 متر | 275 آمپر |
| 150 متر | 275 آمپر |
ویژگی های کلیدی کابل زمینی 3*95+50 خراسان افشارنژاد
- مقاومت DC هادی مقاومت DC رشته‌های فاز 0.193 و نول 0.387 اهم/کیلومتر
- بسته بندی استاندارد محصول قرقره
- ضخامت روکش خارجی ضخامت روکش خارجی PVC برابر 2.1 میلیمتر

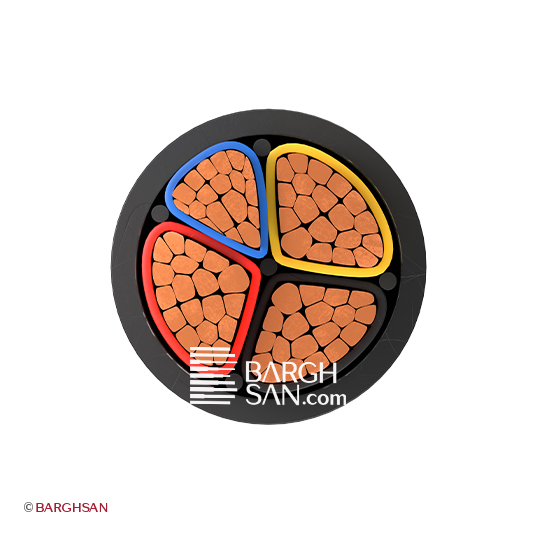

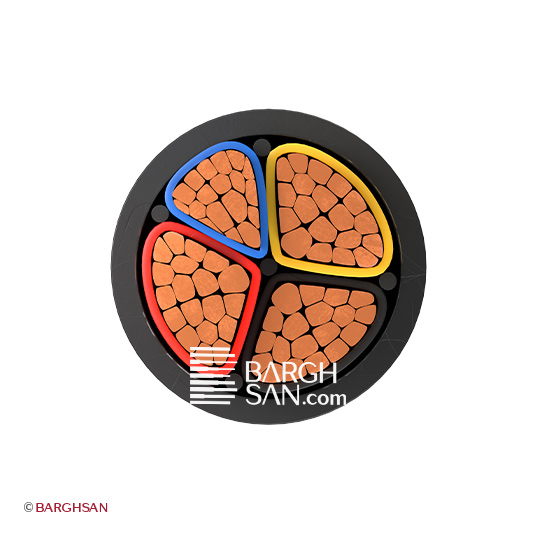

- نوع و شکل هادی هادی رشته‌ای فشرده با شکل سکتور
- ولتاژ آزمون عایقی ولتاژ آزمون کیفیت عایق کابل 4 کیلوولت
- سطح مقطع هر رشته هر یک از فازها: 95 میلیمترمربع، نول : 50 میلیمترمربع
کیفیت کابل زمینی 3*95+50 NYY خراسان افشارنژاد
کابل استخوانی 3 در 95 بعلاوه 50 با برخورداری از استانداردهای رسمی و کیفیت بالا، به طیف متنوعی از نیازهای شما پاسخ می‌دهد. جنس کابل 3×95+50 مفتول خراسان افشارنژاد از نوع مس آنیل شده و هادی آن نیز سخت و کلاس 2 (نیمه افشان) است؛ بنابراین برای فضاهایی مناسب است که کابل نیاز به خمیدگی ندارد. در این کابل سه رشته فاز با سطح مقطع 95 میلیمتر مربع و یک رشته نول با سطح مقطع 50 میلیمتر مربع به کاررفته است. همچنین تعداد 19 تار مفتول در هر رشته فاز با قطر 2.54 میلیمتر و 19 تار با قطر1.78 میلیمتر در رشته نول تعبیه شده است. اگر به دنبال خرید باکیفیت‌ترین کابل مفتول 3*95+50 هستید، برق سان بهترین گزینه است. ما توانسته‌ایم به‌عنوان نماینده رسمی برند خراسان افشارنژاد در لاله‌زار، محصولات اورجینال را با قیمتی رقابتی به فروش برسانیم. برای مشاهده آخرین قیمت کابل زمینی 3*95+50 افشارنژاد به صفحه لیست قیمت سیم و کابل خراسان افشارنژاد مراجعه کنید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 ( نیمه افشان)
- ساختار کابل: CU/PVC/Pet-Tape/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق مفتولی 3 در 95+50 افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
ehsan –
با سلام. آیا این کابل برای نصب در محیط‌های با احتمال تماس با آب‌های زیرزمینی شور یا آلوده به مواد شیمیایی صنعتی مناسبه؟
احسان کریمی –
درود احسان گرامی!
عایق و روکش PVC در برابر آب‌های شور یا برخی مواد شیمیایی مقاومت محدودی دارد. برای این محیط‌ها، توصیه می‌شود کابل‌های با روکش‌های مقاوم‌تر در برابر مواد شیمیایی یا ساختارهای زره‌دار با پوشش مقاوم در برابر خوردگی را در سایت مشاهده بفرمایید.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
