ساختار کابل زمینی 3*240+120 NYYO خراسان افشارنژاد

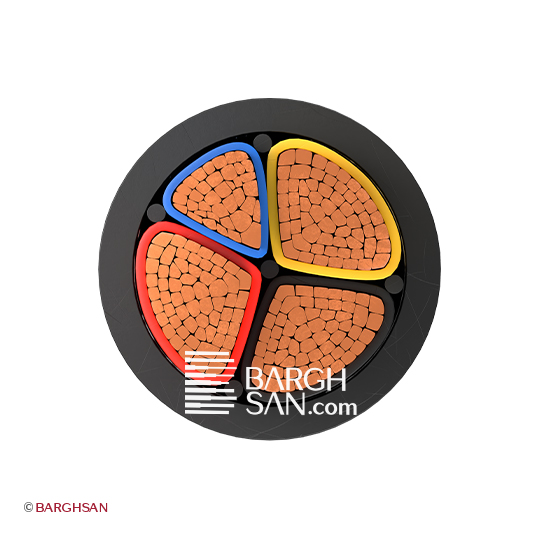

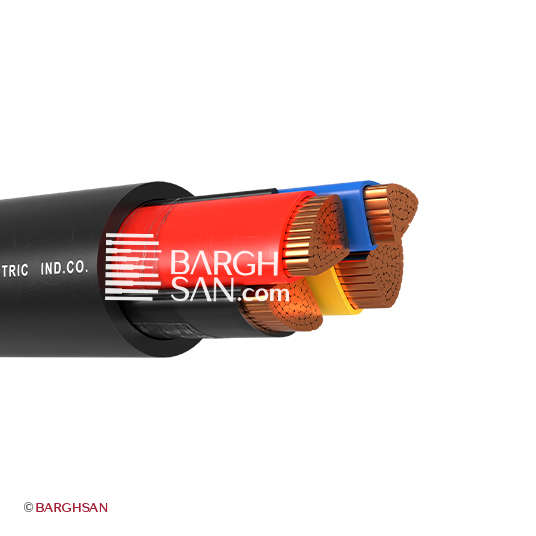

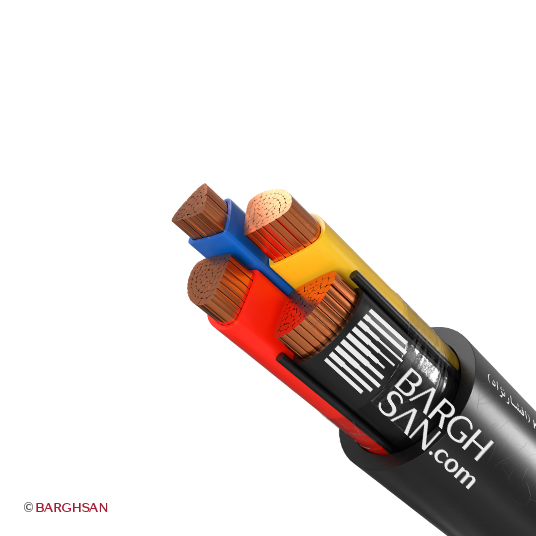

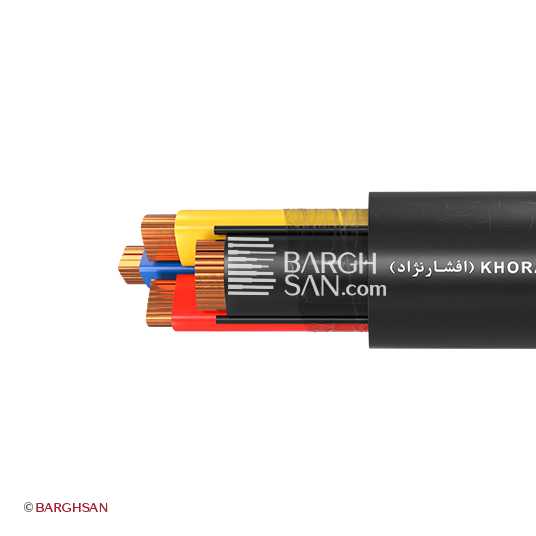

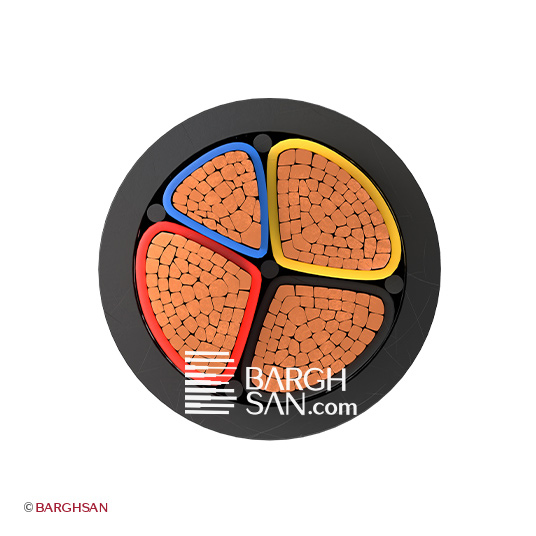

ساختار کابل برق زمینی سه و نیم رشته 3*240+120 افشارنژاد متشکل از سه رشته فاز با سطح مقطع 240 میلیمتر مربع و یک رشته نول با سطح مقطع 120 میلیمتر مربع میباشد. هر کدام از این رشتهها که با عنوان هادی منظم نیمه افشان شناخته میشوند که از تعدادی تارهای مفتولی تشکیل شدهاند. رشتههای فاز هر کدام 61 مفتول، هر یک به قطر 2.24 میلیمتر و رشته نول 37 مفتول، هر یک به قطر 2.06 میلیمتر دارند. عایق PVC مشکی، زرد و قرمز با ضخامت 2.2 میلیمتر برای رشتههای فاز و عایق PVC آبی 1.6 میلیمتر برای رشته نول، از اتصالی جریان الکتریکی، آسیبهای مکانیکی و افزایش دمای هادیهای داخلی کابل نیمه افشان 3 در 240+120 خراسان افشارنژاد جلوگیری میکند. کابل 3X240+120 مفتول خراسان افشارنژاد دارای نوار Pet-Tape نیز میباشد. این لایه نازک از جنس پلیاستر برای سفت نگهداشتن و حفظ یکپارچگی کابل سنگین مسی 3×240+120 خراسان افشارنژاد دور رشتههای داخلی آن پیچیده میشود. برای مشاهده آخرین آپدیت قیمت کابل زمینی 3X240+120 افشارنژاد خراسان به صفحه لیست قیمت سیم و کابل خراسان افشارنژاد مراجعه فرمایید.
وزن هر متر کابل زمینی 3X240+120 خراسان افشارنژاد و قطر خارجی آن به دلیل سطح مقطع بالا، به میزان قابل توجهی بیشتر از کابلهای سبکتر است. این موضوع کابل مفتولی 3*240+120 افشارنژاد خراسان را برای نصب در محیطهای ثابت و دفن در زمین مناسب میسازد.
اگر بخواهیم بطور مشخصتر اشاره کنیم، وزن هر کیلومتر از کابل زیر زمینی 3×240+120 خراسان افشارنژاد حدودا برابر با 9 تن (۸۹۹۶ کیلوگرم) و قطر کلی آن 52.7 میلیمتر است. این سنگینی و قطر زیاد بخاطر وجود هادیهای مسی و پوششهای محافظتی ضخیم میباشد.
کابل سه و نیم رشته 3*240+120 مفتول خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 465 آمپر |
| 50 متر | 465 آمپر |
| 100 متر | 465 آمپر |
| 150 متر | 465 آمپر |
ویژگیهای کلیدی کابل زمینی 3*240+120 خراسان افشارنژاد
- مقاومت الکتریکی رشتهها مقاومت DC رشتههای فاز 0.0754 و نول 0.153 اهم/کیلومتر
- شکل هادی مهندسی شده کابل 3 در 240 + 120 زمینی سکتور
- حداکثر دمای اتصال کوتاه بسیار بالا حداکثر دمای قابل تحمل عایق 160+ درجه سانتیگراد (1 ثانیه)
- پاس کردن تست عایقی ولتاژ آزمون قابل تحمل کابل 4 کیلوولت
- فرکانس سیستم مناسب برای سیستمهای با فرکانس 50 هرتز
- قطر بالای محصول 52.7 میلیمتر
ویژگیهای کابل مفتولی 3*240+120 خراسان افشارنژاد NYYO
ضخامت روکش بیرونی کابل استخوانی 3 در 240 بعلاوه 120 خراسان افشارنژاد به گونهای طراحی شده که مقاومت مکانیکی بالا در برابر سایش، ضربه و آسیبهای مکانیکی را تضمین میکند. این روکش که آخرین لایه محافظتی این کابل سه فاز درجه یک است و ظاهر نهایی آن را شکل میدهد، به رنگ مشکی و ضخامت 2.7 میلیمتر است. کابل نصب ثابت 3×240+120 خراسان NYYO با فرکانس سیستمی 50 هرتز طراحی شده است و در دمای محیط کاری -30 تا +70 درجه سانتیگراد عملکرد مطلوب خود را حفظ میکند. این کابل ممتاز با نامهای مختلفی مانند کابل چهار سیمه 3X240+120 و کابل سه سیمه به اضافه نول 3*240+120 نیز شناخته میشود.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYYO
- ساختار هادی: کلاس 2 ( نیمه افشان)
- ساختار کابل: CU/PVC/Pet-Tape/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل برق 3 در 240+120 مفتول افشارنژاد با روکش PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
Saman –
ممکنه بگین چرا سیمها گرد نیستن؟! خیلی جالبه
احسان کریمی –
درود سامان گرامی!
طراحی سکتور باعث کاهش قطر کلی کابل میشود، زیرا فضای خالی بین رشتهها کمتر میگردد. همچنین، با کاهش فاصله مرکز تا مرکز هادیها، اثر مجاورت (Proximity Effect) در جریانهای AC کاهش یافته و توزیع جریان در هادیها یکنواختتر میشود.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
