ویژگی کلی کابل زمینی 4*6 خراسان NYY

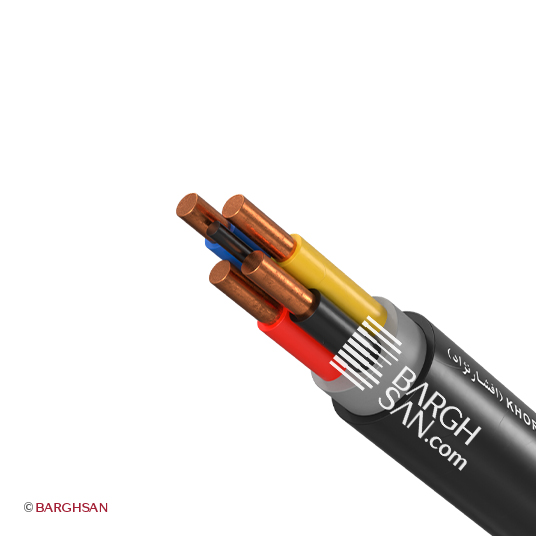

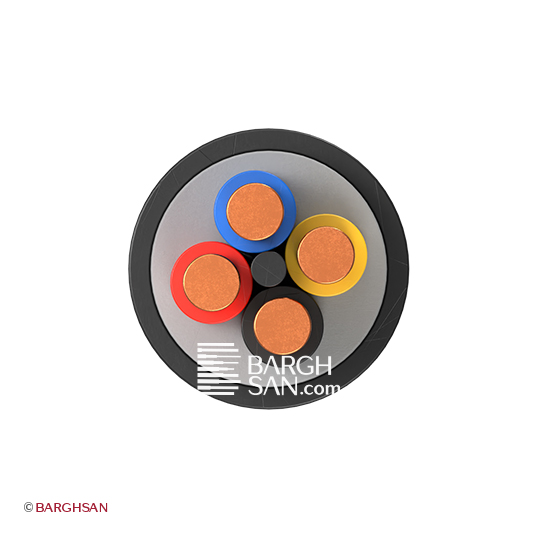

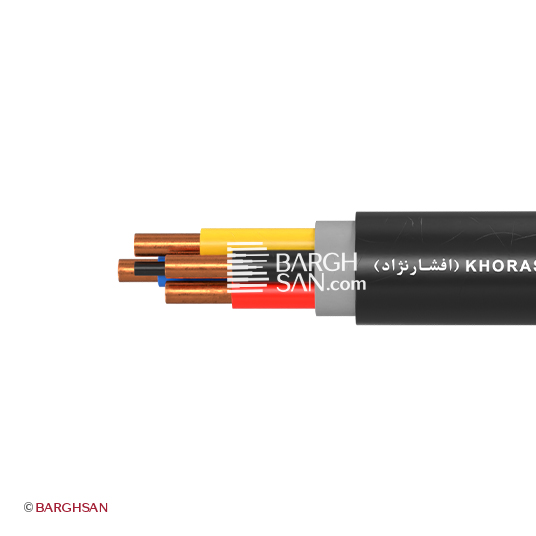

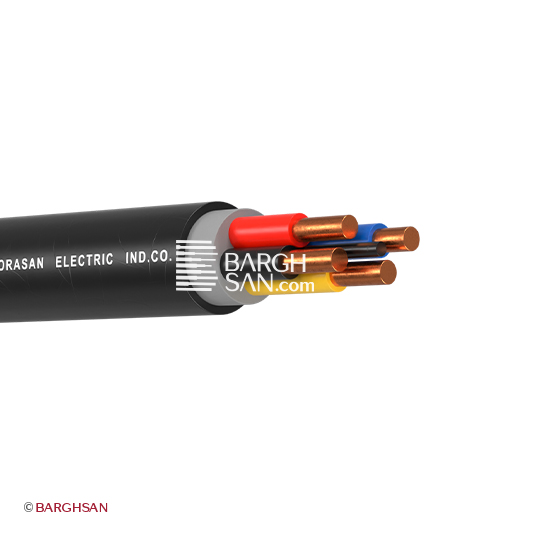

در یک نگاه کلی، جنس و شکل ساختار کابل سنگین مسی 4*6 خراسان بصورت CU, PVC, PVC, PVC است و قطر آن 17 میلیمتر میباشد. این ساختار بدین معنی است که این کابل دارای هادی مسی مفتولی، عایق PVC اکسترود شده، فیلر PVC و یک لایه روکش نهایی PVC است. کابل نصب ثابت 4×6 NYY با وزن 532 گرم بر متر، انتخاب مناسبی برای پروژههایی با نیاز به مقاومت و کیفیت بالاست؛ زیرا مناسبترین مواد اولیه برای تولید آن استفاده شده است. نصب صحیح کابل استخوانی 4*6 ملزم به توجه به ولتاژ نامی 600 تا 1000 ولت و دمای کاری مجاز هادی -30 تا +70 درجه سانتیگراد میباشد. ضخامت عایق PVC کابل مفتولی 4 در 6 خراسان 1 میلیمتر است و از آن جهت که همزمان از تماس هادیها با یکدیگر و با محیط جلوگیری میکند و با رنگهای استاندارد موجب تشخیص فازها و نول میشود، بسیار مورد توجه و با اهمیت است. بر اساس اطلاعات کاتالوگ کابل برق زمینی 4*6 افشارنژاد، رشتههای فاز را با رنگهای مشکی، زرد، قرمز و رشته نول را با رنگ آبی میتوانید تشخیص دهید.
در کابل 4 در 6 مفتولی خراسان، برای جلوگیری از انواع آسیبهای محیطی و مکانیکی، 1.8 میلیمتر روکش PVC مشکی به عنوان جزئی از ساختار کابل زمینی 4 در 6 خراسان استفاده شده است.
در کابل 4*6 مفتول خراسان افشارنژاد یک لایه دیگر به ضخامت 1 میلیمتر از جنس PVC بین روکش و هادیها برای پر کردن فضای خالی، حفظ شکل دایرهای و ایستایی بهتر کابل وجود دارد که به آن فیلر (پرکننده) میگویند.
کابل چهار رشته مفتول سطح مقطع 6 میلیمتر مربع خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 58 آمپر |
| 50 متر | 58 آمپر |
| 100 متر | 30 آمپر |
| 150 متر | 20 آمپر |
ویژگیهای کلیدی کابل زمینی 4*6 خراسان افشارنژاد
- ساختار NYY-O بر اساس استاندارد DIN VDE 0271
- تحمل دمایی در اتصال کوتاه حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتیگراد
- شناسایی آسان رشتههای کابل سه رشته فاز (مشکی، زرد، قرمز) و نول (آبی)
- سازگاری با فرکانس شبکه فرکانس سیستمی: ۵۰ هرتز
- وزن کابل زمینی 4 در 6 532 گرم بر متر
- کاربرد در شبکههای توزیع سه فاز و نول مناسب برای نصب ثابت در تاسیسات توزیع برق
ساختار کابل مفتولی 4*6 خراسان افشارنژاد
کابل مفتول 4*6 بر اساس استانداردهای DINVDE0271 به عنوان یک کابل NYY-O کدگذاری شده است. NYY-O به نوع خاصی از کابل اشاره دارد که هادی آن از جنس مس است و دو لایه PVC به عنوان عایق و روکش دارد. همچنین وجود واژه O در این کد نشاندهنده این است که این نوع کابل بدون رشته ارت (سیم زمین) است. برای دریافت مشاوره فنی رایگان و آگاهی از آخرین قیمت کابل زمینی 4X6 خراسان افشارنژاد با ما در تماس باشید.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زمینی 4 در6 افشارنژاد با عایق PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
حمیدرضا بهنامی –
سلام وقت بخیر، ما چند بار از برقسان خرید کردیم راضی بودیم علاوه بر تشکر یک سوال هم داشتم. تو پروژههای باغ ویلا که فاصله کنتور تا تابلو داخل بنا طولانیه، ۴ در ۶ انتخاب منطقیه یا باید بزرگتر بریم؟
احسان کریمی –
سلام آقای بهنامی گرامی!
اگر طول مسیر زیاد باشه و برقگیری تکفاز سنگین داشته باشن، معمولاً ۴ در ۶ تا یک محدوده جواب میده؛ اما sizing واقعی باید با افت ولتاژ مسیر حساب بشه نه صرفاً سطح مقطع اسمی.
