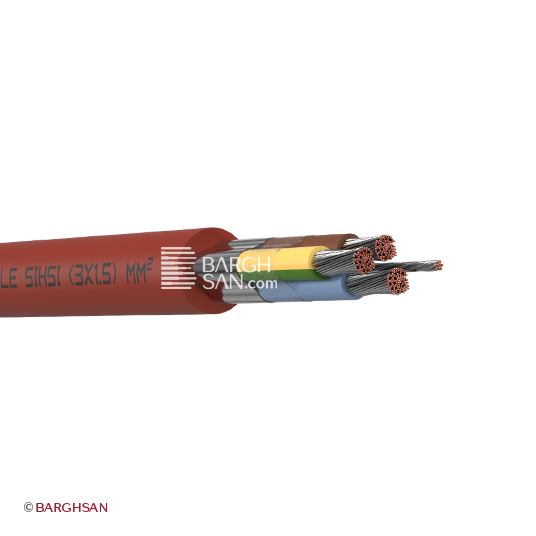

کابل سیلیکون 1.5*3 فویل و درین وایر یاقوت

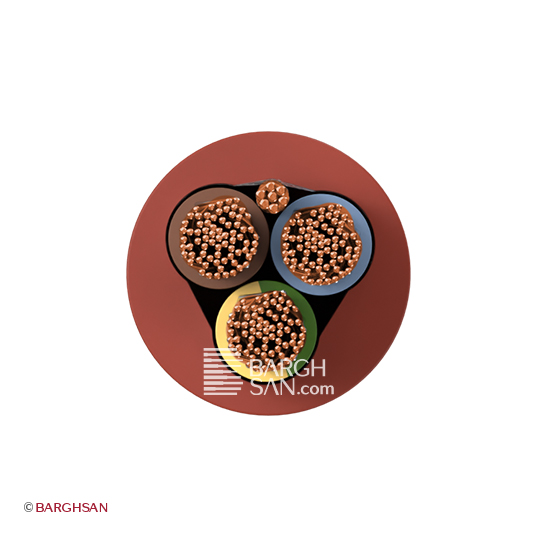

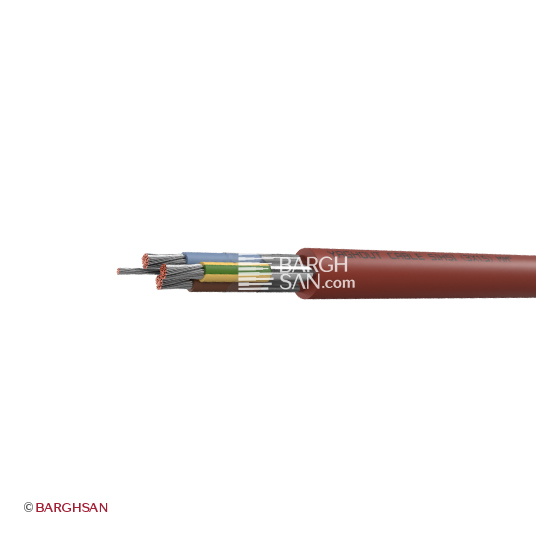

کابل سیلیکونی افشان 3 در 1.5 فویل و درین وایر برای کارکرد در ولتاژ نامی ۳۰۰ تا ۵۰۰ ولت طراحی شده است. همچنین این محصول در دسته کابلهای کمدود و بدون هالوژن (LSFOH) طبقهبندی میشود که در هنگام آتشسوزی ایمنی بیشتری ایجاد میکند. هادیهای به کار رفته در این کابل از جنس مس با خلوص بسیار بالا هستند. این هادیها در کلاس ۵ (افشان) طبقهبندی میشوند که نشاندهنده انعطافپذیری بالای آنها است. کابل سیلیکونی افشان 3 در 1.5 فویل و درین وایر دارای ۳ رشته سیم با سطح مقطع ۱.۵ میلیمتر مربع است. هر رشته هادی از ۳۲ تار هر یک با قطر ۰.۲۲۷ میلیمتر تشکیل شده است. حداکثر مقاومت الکتریکی این هادیها در دمای ۲۰ درجه سانتیگراد برابر با ۱۳.۷ میلیاهم بر متر میباشد. عایق استفاده شده بر روی هادیها از جنس سیلیکون لاستیکی (Silicone Rubber) است. ضخامت نامی عایق سیلیکونی برابر با ۰.۷ میلیمتر است. رنگبندی رشتههای داخلی شامل قهوهای، آبی و ارت میباشد که شناسایی سیمها را آسان میکند.
برای محافظت و انسجام ساختار داخلی کابل فویل و درین وایر 3 در 1.5، از یک نوار پلیاستر با ضخامت ۳۵ میکرومتر استفاده شده است. این لایه به عنوان بخشی از سیستم اسکرین (Screen) عمل کرده و پایداری لایههای داخلی را تضمین میکند.
این کابل مجهز به یک سیم تخلیه بدون روکش از جنس مس قلعاندود (Uninsulated Tinned Copper CPC) است. این سیم دارای سطح مقطع 0.5 میلیمتر مربع و کلاس هادی ۵ میباشد که وظیفه ایمنی و تخلیه جریانهای نشتی را بر عهده دارد.
کابل سیلیکون فویل و درین وایر 3*1.5 یاقوت قادر به عبور چند آمپر جریان است؟
| 10 متر | 27 آمپر |
| 50 متر | 15 آمپر |
| 100 متر | 7 آمپر |
| 150 متر | 5 آمپر |
ویژگیهای کلیدی کابل سیلیکون افشان 1.5*3 فویل و درین وایر
- تخلیه جریان خطا دارای هادی درین وایر
- مقاوم در برابر حرارت قابل استفاده در محدوده دمایی 60- تا 200+ درجه سانتی گراد
- انعطاف پذیری بالا 32 تار در هر رشته
- رنگ روکش نهایی قرمز اخرایی
- مناسب برای مدارهای فرمان و کنترل مطابق استانداردهای IEC 60332-1-2 ،IEC 60228 و IEC 61034-2
- استاندارد شده برای پروژههای تخصصی مناسب برای کنترل و ابزار دقیق در حرارت
مقاومت کابل سیلیکونی فویل و درین وایر 3 در 1.5 یاقوت

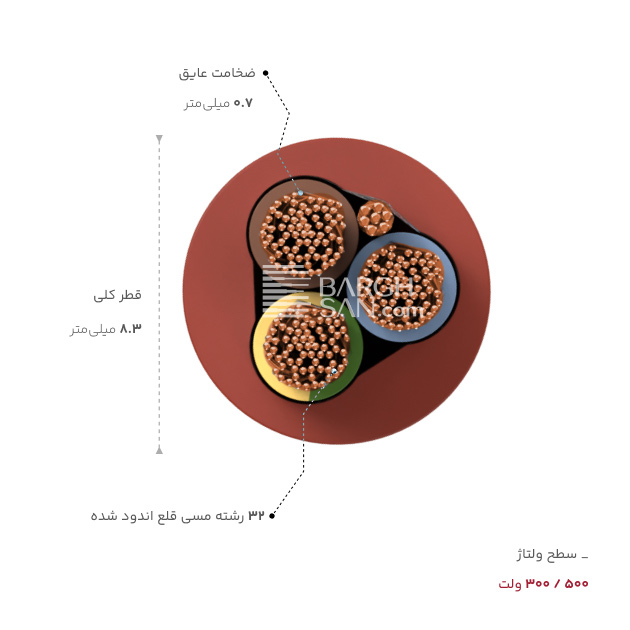

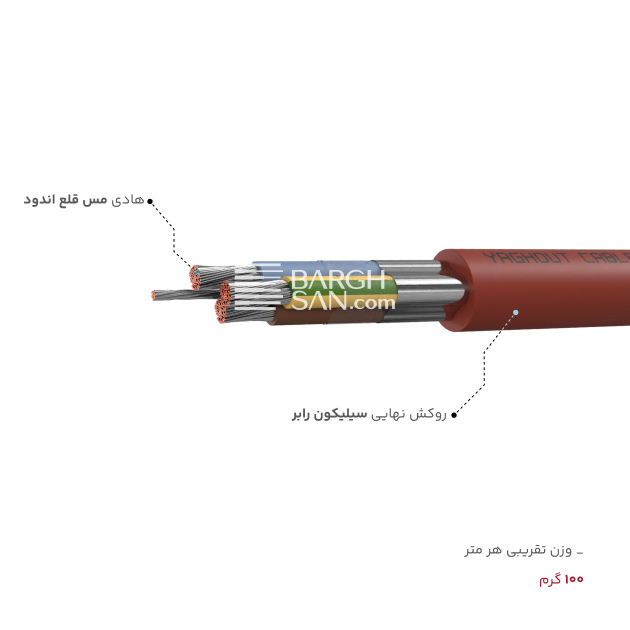

روکش نهایی این کابل چند رشتهای نیز از جنس سیلیکون لاستیکی (Silicone Rubber) میباشد. رنگ این روکش «قرمز آجری» است که ظاهری متمایز و صنعتی به کابل میبخشد. ضخامت تقریبی روکش خارجی ۰.۹ میلیمتر و قطر نهایی کابل تقریباً ۸.۳ میلیمتر است. یکی از بارزترین ویژگیهای این کابل، مقاومت حرارتی بالای آن است که امکان کارکرد در بازه دمایی منفی ۶۰ تا مثبت ۲۰۰ درجه سانتیگراد را فراهم میکند. همچنین این کابل تحت ولتاژ آزمون ۲ کیلوولت تست شده است. قیمت کابل فویل و درین وایر 3 در 1.5 یاقوت در همین صفحه قابل مشاهده و کابل قابل سفارش است.
دامنه حرارتی
- حداقل دمای کاری: -60 درجه سانتیگراد
- حداکثر دمای کاری: 200 درجه سانتیگراد
ساختار کلی
- ساختار: SIHSI
- ساختار هادی: کلاس 5 افشان
- ساختار کابل: TiCu/Silicone/PET/CPC/Foil/Silicone
رنج ولتاژ
- ولتاژ نامی: 300-500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل 3*1.5 افشان فویل و درین وایر با عایق Silicone Rubber
IEC 60245-1/4
IEC 60228
IEC 60754-1/2
IEC 61034-2
IEC 60332-1-2
