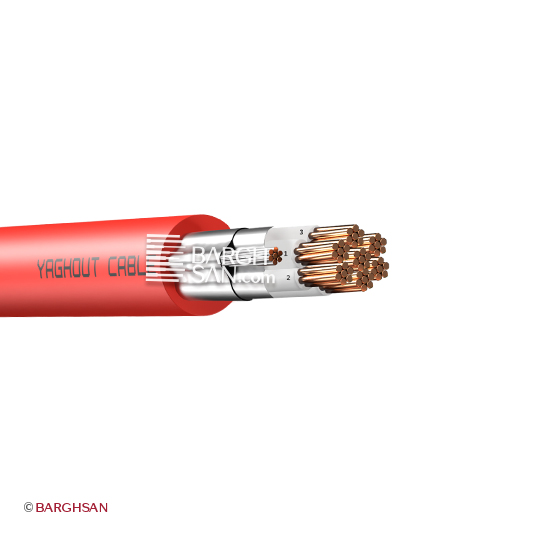

ساختار کابل نیمه افشان 7 در 2.5+0.5 مقاوم در برابر آتش یاقوت
هادی کابل 7 در 2.5 نیمه افشان ضد حریق یاقوت از مسی با خلوص بالا از 7 تار مسی به قطر 0.656 میلیمتر ساخته شده است. عدد مقاومت ۷.۴۱ میلیاهم بر متر نشان میدهد هادی از نظر انتقال جریان در محدوده استاندارد قرار دارد و هنگام کارکرد، انرژی زیادی از دست نمیدهد. عایق کابل از سیلیکون ساخته شده و ضخامت آن ۰.۸ میلیمتر است. سیلیکون بهطور طبیعی تحمل حرارتی خوبی دارد و در دمای کاریِ ۶۰- تا ۲۰۰+ درجه سانتیگراد بدون مشکلی به کار خود ادامه میدهد. این یعنی در شرایط سرد یا گرم، شکل و خواص عایق پایدار میماند و تغییر ناخواستهای در رسانایی ایجاد نمیشود. برای ثابت نگه داشتن لایهها و محافظت بیشتر، روی عایق یک نوار پلیاستر ۳۵ میکرونی قرار گرفته است. روکش اصلی کابل از جنس LSFOH است. ضخامت آن ۱ میلیمتر و سختی آن ۵۰ Shore D ثبت شده. این یعنی روکش نه بیش از حد نرم است که آسیب ببیند و نه آنقدر سخت که در نصب مشکل ایجاد کند. همچنین قابل ذکر است که این کابل قادر است در 120 دقیقه تا دمای 830 درجه سانتیگراد را تحمل کند.
کابل تاییدیه دار آتش نشانی نیمه افشان 7 در 2.5 یاقوت، دو لایه نوار آلومینیومی هم دیده میشود. این لایهها بیشتر برای جلوگیری از تداخل الکترومغناطیسی به کار میروند. وجود دو لایه پشتسر هم یعنی کابل در محیطهایی که نویز زیاد است، رفتار پایدارتری دارد و سیگنالها تحت تأثیر قرار نمیگیرند.
کابل 7 در 2.5 بعلاوه 0.5 دارای تاییدیه آتش نشانی، یک سیم حفاظتی یا CPC هم دارد که از مس قلعاندود ساخته شده. این سیم بدون عایق است و در کلاس ۱ قرار میگیرد. این رسانا معمولاً برای مسیر ارت یا تخلیه جریانهای اضافی استفاده میشود و وجودش جزو اجزای استاندارد ساختار این نوع کابل است.
کابل ضد حریق 7*2.5+0.5 نیمه افشان یاقوت قادر به عبور چند آمپر جریان است؟
| 10 متر | 27 آمپر |
| 50 متر | 15 آمپر |
| 100 متر | 7 آمپر |
| 150 متر | 5 آمپر |

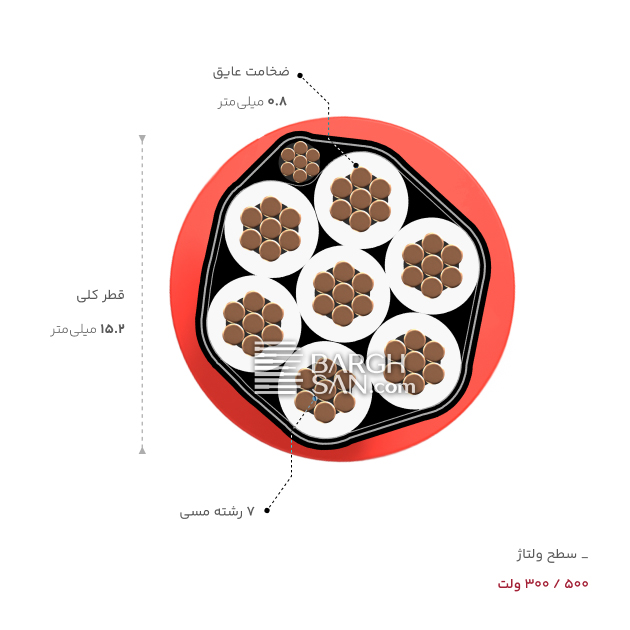

ویژگیهای کلیدی کابل ضد حریق نیمه افشان 7*2.5+0.5 یاقوت
- تعداد تارهای هادی 7 تار مسی
- مقاومت اهمی کابل در 20 درجه سانتیگراد 7.41
- ضخامت نامی عایق 0.8
- قطر کلی کابل 15.2 میلیمتر
- بسته بندی قرقره
- تست ولتاژ 2 کیلوولت
کیفیت کلی کابل ضد حریق 7*2.5+0.5 نیمه افشان یاقوت

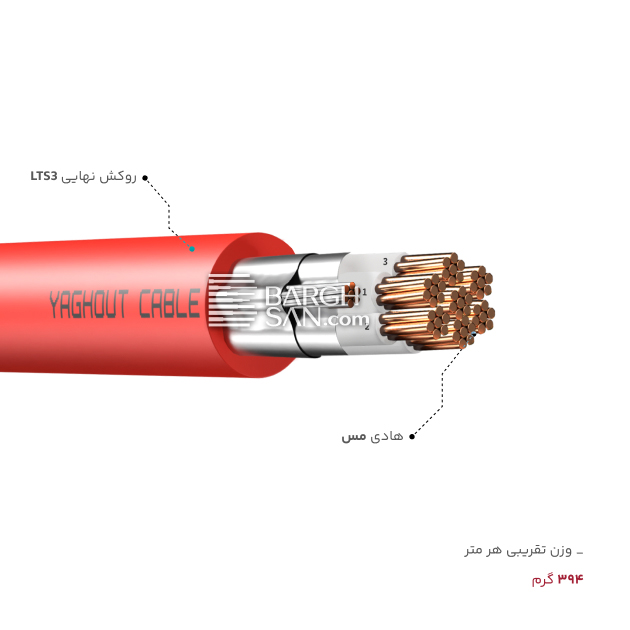

استانداردی که برای هادی کابل 7 در 2.5 نیمه افشان نسوز یاقوت ذکر شده، IEC 60228 کلاس ۲ است. این یعنی کابل نه کاملاً خشک و تکرشته است و نه مثل کابلهای بسیار نرم قابل انعطاف. برای مسیرهای ثابت و نصبهای معمولی، این ساختار بهترین تعادل را دارد و احتمال آسیبدیدن هادی هنگام خمکردن کابل کمتر میشود. قطر نهایی کابل بعد از جمع شدن تمام لایهها، حدود ۱۵ میلیمتر و وزن کابل تقریباً ۳۹۴ گرم در هر متر است. این مقدار وزن معمولاً نشاندهنده حجم مس و کیفیت لایههای داخلی است. بازه دمای کاری روکش از ۴۰- تا ۹۰+ درجه ثبت شده است. تفاوت این بازه با بازه عایق طبیعی است و نشان میدهد هر لایه برای نقش خودش انتخاب شده؛ عایق برای تحمل دمای بالا و روکش برای قرار گرفتن در محیطهای معمولی که گرمای شدید روی آن اعمال نمیشود. برای استعلام قیمت کابل 7×2.5+0.5 مفتولی یاقوت با کارشناسان ما در ارتباط باشید.
دامنه حرارتی
- حداقل دمای کاری: منفی 60 درجه سانتیگراد
- حداکثر دمای کاری: 200 درجه سانتیگراد
ساختار کلی
- ساختار: SILTS3
- ساختار هادی: کلاس 2 نیمه افشان
- ساختار کابل: CU/Silicone/PET/Laminated metallic tape&CPC/Laminated metallic tape/LTS3
رنج ولتاژ
- ولتاژ نامی: 300/500 ولت
- تست ولتاژ: 2 کیلوولت
استانداردهای کابل نسوز مقاوم در برابر آتش نیمه افشان 7*2.5+0.5 یاقوت
BS 7629-1
BS 50200
IEC 60228
IEC 60754-1/2
IEC 61034-2
IEC 60332-1-2
