ساختار کابل KNX خراسان افشارنژاد

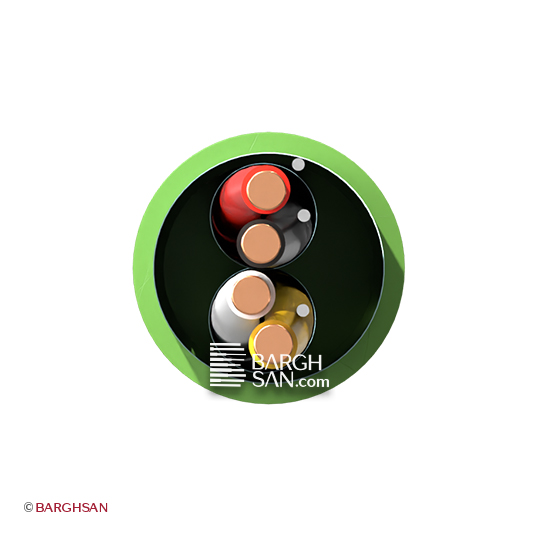

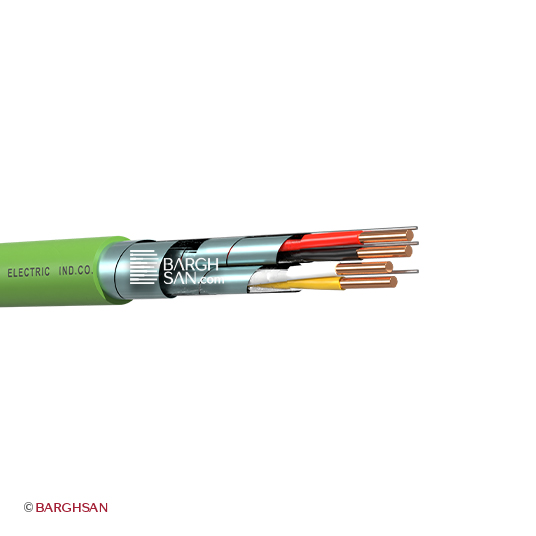

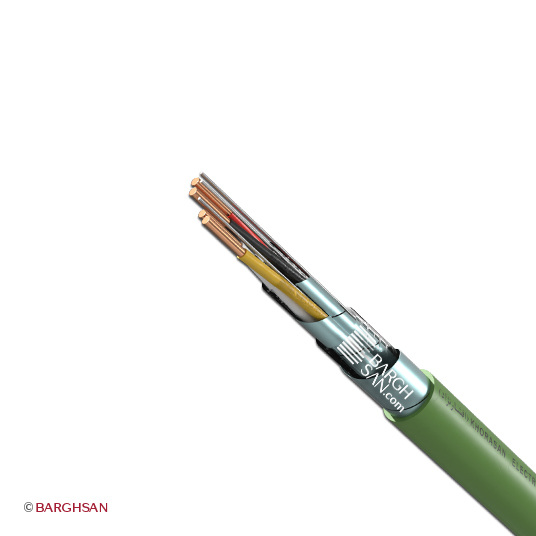

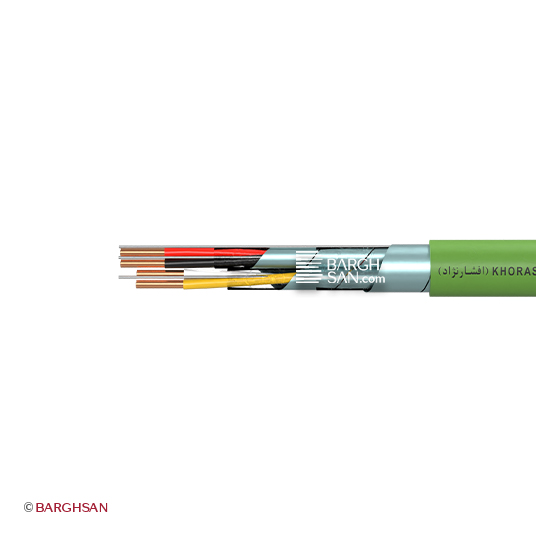

هادی کابل KNX خراسان افشارنژاد از جنس مس مفتولی کلاس 1 است که برای تأمین کارایی و دوام بالاتر طراحی شده و موجب افزایش رسانایی کابل می‌شود. این کابل دارای 4 رشته است که قطر هر تار مفتول آن 0.8 میلیمتر است که دقت و کیفیت بالایی را برای انتقال سیگنال‌های داده تضمین می‌کند. جنس عایق کابل KNX افشارنژاد پلی‌اتیلن است که موجب جلوگیری از نشت جریان و نفوذ نویز خارجی می‌شود. ضخامت این عایق 0.3 میلیمتر و رنگ‌های آن در رشته‌ها قرمز، مشکی، سفید و زرد برای تمایز و تشخیص آسان طراحی شده‌اند. به دور هر زوج به تنهایی یک نوار پلی استر و نوار آلومینیومی با ضخامت هر یک 0.036 میلیمتر استفاده شده است که به کاهش نفوذ نویز الکترومغناطیسی کمک کرده و کیفیت سیگنال‌های ارسالی را تضمین می‌کنند. از طرف دیگر یک لایه کلی شامل نوار پلی‌استر و نوار آلومینیومی دیگر نیز به‌طور کامل از کابل محافظت می‌کند. جنس روکش نهایی، PVC یا پلی وینیل کلراید است که یک ماده مقاوم در برابر پاشش آب و عوامل محیطی می‌باشد. ضخامت این روکش 1.2 میلیمتر و رنگ آن سبز است که نشان‌دهنده کابل‌های مورد استفاده در شبکه‌های KNX می‌باشد.
قطر کلی کابل KNX خراسان افشارنژاد حدود 7.9 میلیمتر است که به نصب آسان آن در کانال‌ها و داکت‌ها کمک می‌کند. وزن هر متر از این کابل نیز 68 گرم است که آن را به یک کابل سبک و قابل حمل تبدیل می‌کند. کابل KNX به صورت کلاف 100 متری و قرقره 300 متری به فروش می‌رسد.
عایق کابل KNX خراسان توانایی تحمل ولتاژ تست 2500 ولت را داراست که تضمین‌کننده ایمنی و مقاومت کابل در برابر شوک‌های الکتریکی است. ولتاژ نامی کابل KNX خراسان 300/300 ولت بوده و مقاومت DC هادی آن در دمای 20 درجه سانتیگراد 36.6 اهم بر کیلومتر است.
ویژگی های کلیدی کابل KNX خراسان افشارنژاد
- کابل تخصصی برای سیستم‌های هوشمند کابل ارتباطی طراحی شده برای سیستم های هوشمند KNX
- مشخصات ساختاری کابل دارای 2 زوج (4 رشته) با قطر هادی 0.8 میلیمتر
- محافظت دوگانه در برابر نویز هر زوج دارای شیلد مستقل و کابل دارای شیلد کلی
- قابل استفاده در ولتاژ استاندارد کابل دارای ولتاژ نامی 300 ولت
- روکش بیرونی با رنگ‌بندی استاندارد KNX روکش بیرونی از جنس PVC به رنگ سبز
- مغز متفکر ساختمان‌های هوشمند ایده‌آل برای سیم کشی شبکه کنترل و اتوماسیون در ساختمان‌ها
کاربرد کابل مفتولی KNX خراسان افشارنژاد
کابل KNX افشارنژاد خراسان با رعایت استانداردهای جهانی ساخته می‌شود و برای استفاده در سیستم‌های کنترل و اتوماسیون ساختمان ایده‌آل می‌باشد. به عنوان مثال با نصب کابل KNX در یک پروژه بزرگ و برقراری اتصال آن با تابلو برق و کلید و پریزها می‌توانید با یک کلید همه چراغ‌ها را خاموش یا روشن کنید. از دیگر کاربردهای کابل KNX می‌توان به این موارد اشاره کرد: گرمایش و تهویه مطبوع، سیستم‌های امنیتی، سیستم‌های کنترل دسترسی، پرده‌ها و کرکره‌های خودکار و غیره. استفاده از مواد اولیه با کیفیت، مانند مس آنیل شده و پلی‌اتیلن، موجب می‌شود که کابل KNX 2*2*0.8 خراسان عمر طولانی و کارایی بالا داشته باشد. قیمت کابل KNX خراسان افشارنژاد با توجه به نوسانات بازار متغیر بوده، لذا توصیه می‌شود برای استعلام قیمت‌ها با ما تماس بگیرید.
ساختار هادی
- جنس هادی: مس آنیل شده
- شکل هادی: گرد
ساختار کلی
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PE/ISCR/OSCR/PVC
رنج ولتاژ
- ولتاژ نامی: 300/300 ولت
- تست ولتاژ: 2500 ولت
استاندارد کابل KNX خراسان افشارنژاد با عایق پلی اتیلن
EN 50090
جمشید –
با سلام. چرا این کابل دو تا شیلد داره؟ ضرورتش چیه؟
احسان کریمی –
سلام جمشید گرامی!
شیلد دوگانه محافظت بسیار بهتری در برابر تداخلات الکترومغناطیسی (EMI) ارائه می‌دهد. شیلد روی هر زوج به کاهش تداخل بین زوج‌ها (Crosstalk) کمک می‌کند، در حالی که شیلد کلی کابل را در برابر نویزهای خارجی محافظت می‌نماید. این ساختار در محیط‌هایی با نویز بالا (مانند کارخانه‌های صنعتی، نزدیکی کابل‌های برق فشار قوی، یا تجهیزات فرکانس بالا) برای حفظ یکپارچگی سیگنال KNX ضروری است.
