ساختار کابل KNX سیمیا

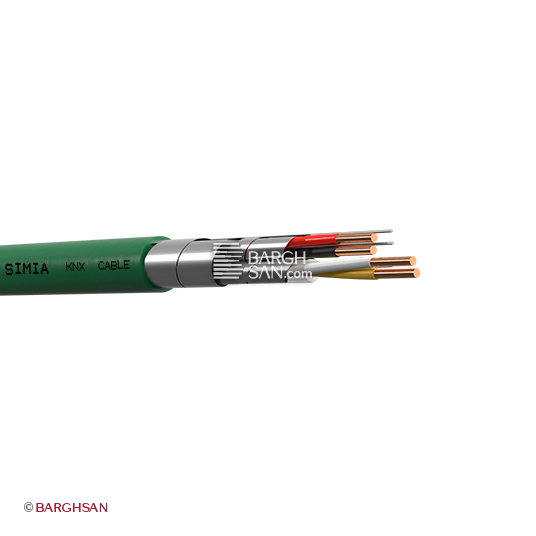

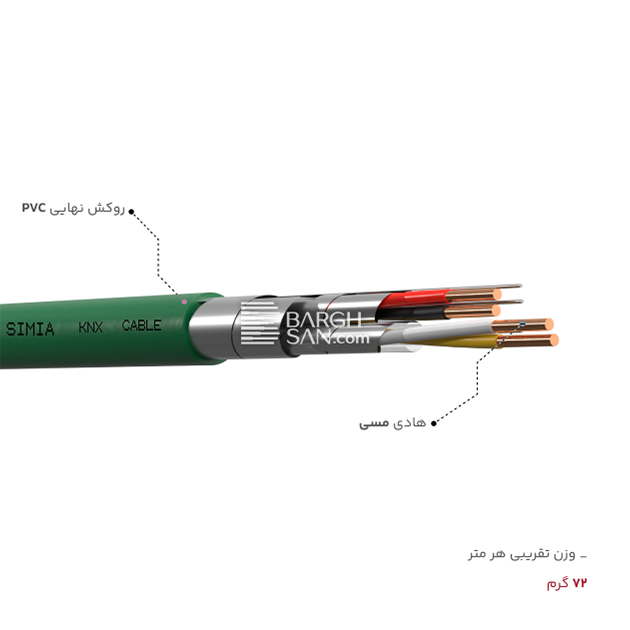

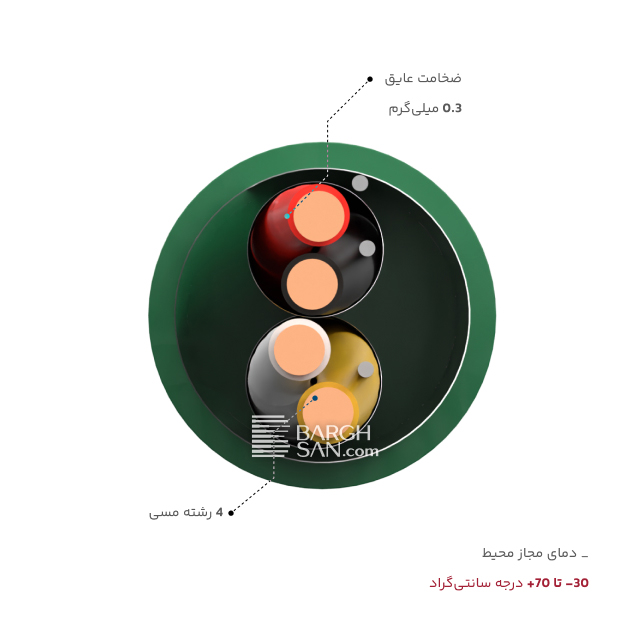

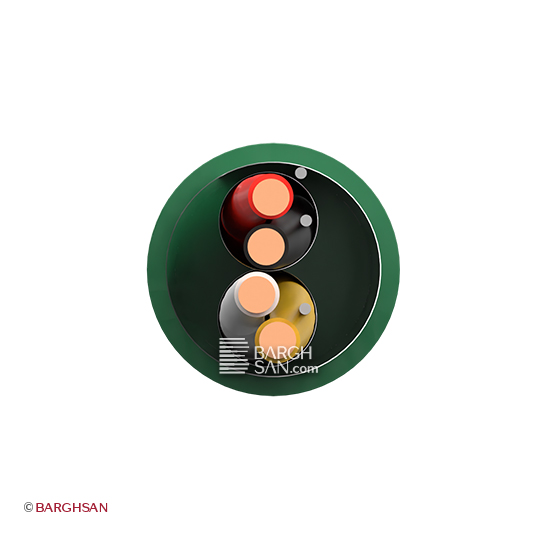

یکی از ویژگی‌های فنی برجسته این محصول، ساختار آن با کد شناسایی J-Y(St)Yh است که مخصوص نصب ثابت، عایق PVC و شیلد سراسری است. این کابل دارای دو زوج (چهار رشته) با رنگ‌بندی استاندارد مشکی-قرمز و سفید-زرد برای شناسایی آسان است. این طراحی برای انتقال سیگنال داده حساس به نویز، ایمنی کاملی فراهم می‌آورد. برای حفظ یکپارچگی سیگنال، کابل KNX هوشمند سیمیا از یک ساختار شیلد دوگانه استفاده می‌کند. این شیلد شامل دو نوار آلومینیوم پلی‌استر می‌باشد که یکی به دور هر زوج و یکی به دور هر ۴ رشته پیچیده شده‌است که در کنار هم از کابل در برابر تداخلات الکترومغناطیسی (EMI) محافظت می‌کنند. سه سیم تخلیه (دو عدد برای زوج‌ها و یک عدد کلی) قلع اندود شده با قطر 0.4 میلیمتر نیز برای اتصال به زمین و دفع نویزهای القایی در نظر گرفته شده است. برای خرید این محصول از طریق تماس تلفنی با واحد فروش برق‌سان اقدام کنید و همچنین در صورتی که تمایل به بازدید محصول از نزدیک دارید می‌توانید آن را از فروشگاه برق‌سان در لاله‌زار تهیه فرمایید.
کابل هوشمند سازی KNX سیمیا با هادی مسی مفتولی (کلاس ۱) و قطر 0.8 میلیمتر، مقاومت DC مناسبی دارد. حداکثر مقاومت هادی در ۲۰ درجه سانتی‌گراد، ۳۷.۵ اهم بر کیلومتر است که برای انتقال داده در شبکه هوشمندسازی بسیار مناسب است.
کابل J-Y(St)Yh سیمیا مطابق با استاندارد IEC 60332-1، در برابر گسترش شعله مقاوم و در هنگام آتش‌سوزی از سرایت آتیش جلوگیری می‌کند. این کابل برای استفاده در سیستم‌های کنترل و مدیریت نظیر نورپردازی، گرمایش، تهویه طراحی شده است.
ویژگی های کلیدی کابل KNX سیمیا
- کابل تخصصی برای ساختمان‌های هوشمند کابل ارتباطی طراحی شده برای ساختمان‌های هوشمند KNX
- ساختار کابل ۲ زوج (۴ رشته) با قطر هر هادی ۰.۸ میلیمتر
- محافظت در برابر نویز دارای شیلد سراسری (کلی) برای مقاومت در برابر تداخلات الکترومغناطیسی
- شاخص رسانایی مطلوب مقاومت الکتریکی ۳۷.۵ اهم بر کیلومتر
- رنگ‌بندی استاندارد پوشش نهایی PVC به رنگ سبز
- شبکه کنترل و اتوماسیون ساختمان هوشمند مناسب برای سیم‌کشی شبکه کنترل و اتوماسیون داخلی
طراحی کابل مفتولی KNX سیمیا

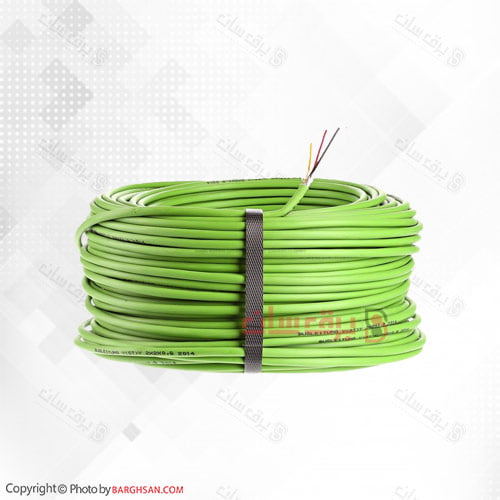

کابل شبکه هوشمند KNX سیمیا با وزن تقریبی ۷.۲ کیلوگرم برای هر کلاف ۱۰۰ متری، یک کابل سبک محسوب می‌شود. قطر نهایی آن ۷.۶ میلیمتر است که نصب آن را در داکت‌ها و فضاهای محدود آسان می‌کند. این کابل در محدوده دمایی ۳۰- تا ۷۰+ درجه سانتی‌گراد قابل استفاده است و حداقل دمای نصب آن ۵- درجه سانتی‌گراد می‌باشد. قیمت کابل KNX سیمیا با توجه به ویژگی‌های استانداردی که دارد بسیار مقرون به صرفه و عادلانه تعیین شده است.
ساختار هادی
- جنس هادی: مس آنیل شده
- شکل هادی: گرد
ساختار کلی
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PE/ISCR/OSCR/PVC
دامنه حرارتی
- دمای کاری: -30 تا +70 درجه سانتی‌گراد
- حداقل دمای نصب: -5 درجه سانتی‌گراد
استاندارد کابل KNX سیمیا با عایق پلی اتیلن
IEC 60332-1
سامان –
با سلام. عایق این کابل از جنس PVC، آیا برای نصب در داکت‌های بیرونی که در معرض نور مستقیم خورشید قرار دارند، مناسب است؟
احسان کریمی –
سلام سامان گرامی!
خیر، روکش PVC استاندارد در برابر اشعه فرابنفش (UV) مقاوم نیست و در طولانی‌مدت در معرض نور خورشید دچار فرسایش می‌شود. علاوه بر این، دمای داخل داکت‌های بیرونی در تابستان به راحتی می‌تواند از ۷۰ درجه سانتی‌گراد فراتر رود. برای این کاربرد، باید از کابل‌های KNX با روکش PE (پلی‌اتیلن) یا روکش مقاوم به UV استفاده شود.
در نظر داشته باشید٬ کارشناسان ما همیشه با شماره تلفن ۰۲۱۳۴۲۶۷۰۰۰ آماده ارائه مشاوره تخصصی رایگان و پاسخ به سوالات شما عزیزان هستند. با سپاس.
