تست فلوک چیست؟ راهنمای تست کابل‌ شبکه!

در دنیای امروز که به شدت به ارتباطات دیجیتال وابسته است، زیرساخت شبکه قوی و قابل اعتماد، ستون فقرات هر سازمان، کسب‌وکار و حتی خانه‌ای محسوب می‌شود. عملکرد بهینه شبکه مستقیماً بر بهره‌وری، امنیت داده‌ها و تجربه کاربری تأثیر می‌گذارد. هرگونه نقص در کابل‌کشی می‌تواند منجر به افت سرعت، قطعی‌های مکرر و هزینه‌های گزاف برای تعمیر و نگهداری شود. در این میان، “تست فلوک” (Fluke Testing) به عنوان یک استاندارد طلایی در صنعت شبکه شناخته می‌شود. این تست‌ها، با استفاده از ابزارهای پیشرفته شرکت Fluke Networks، اطمینان می‌دهند که کابل‌کشی شبکه نه تنها به درستی نصب شده، بلکه قادر به پشتیبانی از سرعت‌ها و پهنای باند مورد نیاز برای کاربردهای مدرن است. این مقاله به بررسی جامع تست فلوک، اهمیت آن، انواع ابزارها و مراحل انجام آن می‌پردازد.

شرکت فلوک (Fluke Corporation) در سال 1948 توسط جان فلوک، دوست و هم‌اتاقی دیوید پاکارد (موسس HP) و همکار سابقش در جنرال الکتریک، تاسیس شد. این شرکت ابتدا در اسپرینگ‌دیل، کانتیکت شروع به کار کرد و سپس در سال 1953 در ایالت واشنگتن به ثبت رسید و دفتر مرکزی آن اکنون در اورت واشنگتن قرار دارد. فلوک به عنوان یک شرکت جهانی، کارخانه‌های مختلفی در ایالات متحده، انگلستان، آسیا و هلند دارد. این شرکت که زیرمجموعه Fortive است، به رهبری Wes Pringle (به جای Jason Waxman)، در چهار حوزه اصلی شبکه، کالیبراسیون، ابزارهای فرآیندی و زیست‌پزشکی فعالیت می‌کند و طیف وسیعی از ابزارهای تست و اندازه‌گیری را برای کاربردهای صنعتی، الکترونیکی و نگهداری ارائه می‌دهد.

تست فلوک چیست؟

تست فلوک به فرآیند استفاده از ابزارهای تشخیصی پیشرفته تولید شده توسط شرکت Fluke Networks برای تست، تحلیل و گواهینامه کابل‌کشی و دستگاه‌های شبکه اشاره دارد. این ابزارها به دلیل دقت بالا، سهولت استفاده و قابلیت‌های تشخیصی جامع خود شهرت دارند و برای نگهداری، عیب‌یابی و گواهینامه شبکه ضروری هستند. در واقع، نام “فلوک” به قدری با مفهوم تست و گواهینامه کابل‌کشی شبکه گره خورده است که در بسیاری از موارد، این واژه به جای عبارت “تست کابل شبکه” به کار می‌رود.

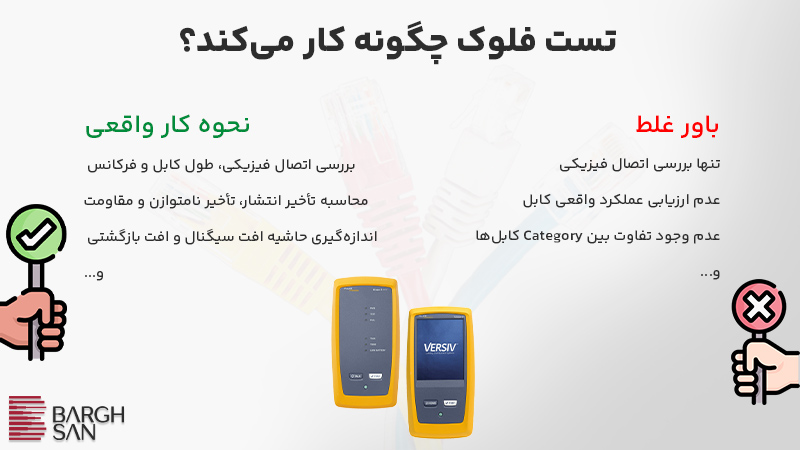

نقش تست فلوک در ارزیابی، تحلیل و گواهینامه کابل‌کشی و تجهیزات شبکه فراتر از یک بررسی ساده اتصال است. بسیاری از افراد تصور می‌کنند که صرفاً با استفاده از یک تستر ساده کابل برای بررسی اتصال، پروژه سیم‌کشی کامل شده است؛ این یک تصور اشتباه بزرگ است. یک تستر معمولی تنها اتصال فیزیکی را بررسی می‌کند و عملکرد واقعی کابل را ارزیابی نمی‌کند. به همین دلیل، اگر فقط از یک تستر ساده استفاده شود، هر کابلی که جریان برق را هدایت کند واجد شرایط تلقی می‌شود و تفاوتی بین کابل‌های Cat5، Cat5e، Cat6 و Cat7 قائل نمی‌شود. این در حالی است که تسترهای فلوک، علاوه بر بررسی اتصال، بیش از ده‌ها پارامتر حیاتی و “نامرئی” را اندازه‌گیری می‌کنند. این پارامترها شامل طول کابل، تأخیر انتقال، انحراف تأخیر، مقاومت حلقه DC، افت سیگنال (Insertion Loss)، افت بازگشتی (Return Loss)، تداخل نزدیک (Near-End Crosstalk – NEXT) و نسبت تضعیف به تداخل (Attenuation to Crosstalk Ratio – ACR) می‌شوند.

اهمیت اندازه‌گیری این پارامترهای “نامرئی” در این است که آن‌ها کیفیت و عملکرد واقعی کابل را ارزیابی می‌کنند و تضمین می‌کنند که کابل‌کشی می‌تواند داده‌ها را بدون خطا و با سرعت‌های بالا منتقل کند. به عنوان مثال، یک کابل ممکن است از نظر فیزیکی متصل باشد، اما به دلیل کراس‌تاک بالا یا افت سیگنال قابل توجه، نتواند پهنای باند مورد نیاز برای کاربردهای مدرن مانند استریمینگ 4K یا گیمینگ را فراهم کند. این مشکلات پنهان، که با تسترهای ساده قابل تشخیص نیستند، می‌توانند منجر به “گذراندن‌های کاذب” (false passes) شوند؛ یعنی کابل ظاهراً سالم است اما در عمل باعث مشکلات متناوب شبکه یا افت عملکرد می‌شود. چنین مسائل پنهانی در آینده بسیار پرهزینه‌تر خواهند بود، چرا که عیب‌یابی و رفع آن‌ها در یک شبکه فعال، زمان‌بر و مخرب است. بنابراین، ارزش واقعی تست فلوک در توانایی آن برای آشکارسازی این پارامترهای پنهان و اطمینان از اینکه زیرساخت کابل‌کشی نه تنها متصل است، بلکه به طور واقعی برای کاربرد مورد نظر گواهینامه شده است، نهفته است. این امر از بروز مشکلات آتی و پرهزینه‌تر جلوگیری می‌کند.

چرا تست فلوک حیاتی است؟

تست فلوک به دلایل متعددی در صنعت شبکه حیاتی تلقی می‌شود و مزایای قابل توجهی را برای نصابان، مدیران شبکه و صاحبان کسب‌وکار به ارمغان می‌آورد:

• تضمین عملکرد بهینه و انتقال داده با سرعت بالا: تست فلوک تأیید می‌کند که کابل‌کشی شبکه می‌تواند بار داده مورد نیاز را بدون خطا تحمل کند، در نتیجه انتقال داده با سرعت بالا و عملکرد شبکه قابل اعتماد را تضمین می‌کند. این امر به ویژه برای شبکه‌های مدرن با نیازهای پهنای باند بالا، مانند دیتاسنترها، گیمینگ و استریمینگ 4K، حیاتی است.
• شناسایی و رفع زودهنگام مشکلات پنهان: تست‌های منظم با ابزارهای فلوک به شناسایی مسائل بالقوه مانند کراس‌تاک (crosstalk)، افت سیگنال (signal loss) و ناپیوستگی‌ها کمک می‌کند، پیش از آنکه این مشکلات به مسائل بزرگ‌تر و پرهزینه تبدیل شوند و منجر به خرابی شبکه گردند.
• انطباق با استانداردهای صنعتی و بین‌المللی: بسیاری از صنایع دارای استانداردهای سختگیرانه‌ای برای عملکرد و قابلیت اطمینان شبکه هستند. تست فلوک تضمین می‌کند که شبکه شما با این استانداردها مطابقت دارد، که برای بخش‌هایی مانند مالی، مراقبت‌های بهداشتی و مخابرات بسیار مهم است. این گواهینامه‌ها توسط سازمان‌های شخص ثالث مانند Fluke Networks ارائه می‌شوند.
• افزایش امنیت و پایداری زیرساخت شبکه: با شناسایی آسیب‌پذیری‌ها و تضمین اتصالات شبکه قوی، تست فلوک به امنیت کلی زیرساخت شبکه کمک می‌کند. Fluke Network Certifier قادر است آسیب‌پذیری‌های شبکه را اسکن کرده و گزارشی از اثربخشی امنیتی شبکه ارائه دهد.
• افزایش زمان کارکرد (Uptime) و بهره‌وری عملیاتی: تست منظم، زمان خرابی را به حداقل می‌رساند و تضمین می‌کند که تمام اجزای شبکه بهینه عمل می‌کنند و هرگونه مشکل احتمالی به سرعت برطرف می‌شود. این امر به حفظ بهره‌وری عملیات تجاری کمک کرده و زمان و منابع صرف شده برای عیب‌یابی و رفع مشکلات شبکه را کاهش می‌دهد.
• برنامه‌ریزی دقیق‌تر برای ارتقاء و توسعه آتی شبکه: تست مداوم درک دقیقی از قابلیت‌ها و محدودیت‌های شبکه فراهم می‌کند و به برنامه‌ریزی بهتر برای توسعه‌ها و ارتقاءهای آینده کمک می‌کند. این شامل ارزیابی اینکه آیا کابل‌کشی موجود می‌تواند سرعت‌های بالاتر را پشتیبانی کند، می‌شود. به عنوان مثال، یک کابل Cat6 که برای سرعت 1 گیگابیت بر ثانیه طراحی شده، ممکن است پس از گواهینامه مجدد، توانایی پشتیبانی از 10 گیگابیت بر ثانیه را در فواصل کوتاه تا متوسط داشته باشد.

• کاهش هزینه‌های بلندمدت با پیشگیری از خرابی‌ها و تعمیرات: اگرچه تست اولیه ممکن است هزینه‌هایی داشته باشد، اما در بلندمدت با جلوگیری از تعمیرات اضطراری پرهزینه و حوادث از دست دادن داده‌ها، باعث صرفه‌جویی می‌شود. خرابی شبکه می‌تواند منجر به از دست دادن درآمد، کاهش بهره‌وری و آسیب به خدمات مشتری شود. مطالعات نشان می‌دهد که هزینه یک ساعت خرابی شبکه در یک سازمان می‌تواند از 14,500 دلار تا 6,500,000 دلار متغیر باشد.
• جلوگیری از مشکلات ناشی از نصب نامناسب یا مواد بی‌کیفیت: تست فلوک تضمین می‌کند که کیفیت نصب و مواد به کار رفته، استانداردهای لازم را رعایت می‌کنند. این امر از بروز “گذراندن‌های کاذب” (false passes) لینک‌های معیوب جلوگیری می‌کند که در غیر این صورت می‌تواند منجر به مشکلات شبکه و مسئولیت‌های قانونی برای نصاب شود. همچنین از صرف زمان و هزینه اضافی برای تعمیرات غیرضروری لینک‌های سالم جلوگیری می‌کند.
• آمادگی برای فناوری‌های آینده (Future-proofing): با گواهینامه کابل‌کشی، اطمینان حاصل می‌شود که زیرساخت شبکه می‌تواند فناوری‌های آینده را پشتیبانی کند. این امر به ویژه با توجه به افزایش تقاضا برای سرعت‌های بالاتر و تأخیر کمتر (مانند 5G، رایانش ابری و کاربردهای هوش مصنوعی) اهمیت پیدا می‌کند. کابل‌های گواهینامه شده می‌توانند اتصالات با سرعت بالا را مدیریت کنند و عملکرد مورد نیاز برای کاربردهایی مانند استریمینگ و واقعیت مجازی را فراهم آورند.

گواهینامه فلوک تنها یک فرآیند فنی نیست، بلکه یک الزام تجاری و قانونی است که به طور مستقیم بر اعتبار حرفه‌ای و سلامت مالی نصابان و مدیران شبکه تأثیر می‌گذارد. دریافت پرداخت برای یک پروژه اغلب منوط به گواهینامه موفقیت‌آمیز تمام لینک‌ها است. بدون گواهینامه، هرگونه مشکل آتی در شبکه می‌تواند به نصاب نسبت داده شود و او را مسئول تعمیرات و اقدامات قانونی قرار دهد. این امر به وضوح نشان می‌دهد که گواهینامه فلوک نه تنها یک بهترین روش، بلکه یک ضرورت استراتژیک است که سرمایه‌گذاری‌ها را محافظت می‌کند، خطرات قانونی را کاهش می‌دهد و تداوم عملیاتی و مقیاس‌پذیری طولانی‌مدت را در چشم‌انداز دیجیتال فزاینده امروز تضمین می‌کند.

جدول ۱: مزایای کلیدی تست فلوک

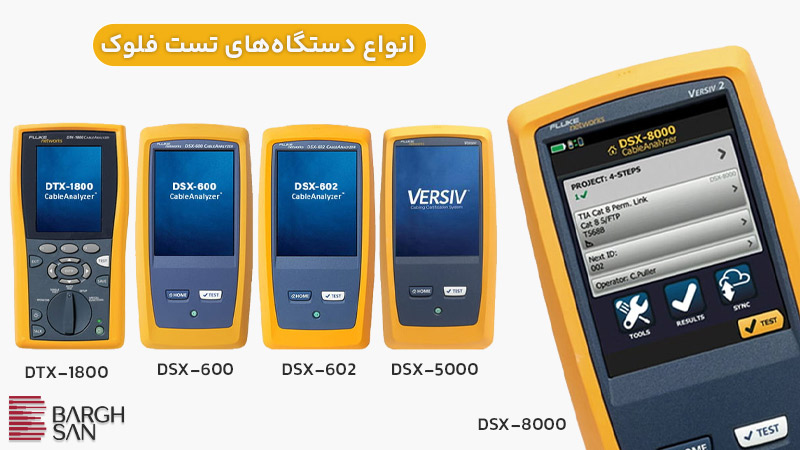

انواع دستگاه‌های تست فلوک

این دستگاه‌ها، که در ایران بیشتر با نام “دستگاه تست فلوک” شناخته می‌شوند، برای تأیید عملکرد و گواهینامه‌دهی (Certification) کابل‌های اترنت طراحی شده‌اند. با اتصال به کابل‌های شبکه، پارامترهای حیاتی مانند طول کابل، تأخیر، تضعیف (Attenuation)، کراس‌تاک و کیفیت اتصال را بررسی و گزارش می‌کنند. این تسترها با شبکه‌های 10/100/1000BASE-T سازگار هستند.

مدل‌های رایج:

• DSX-5000 CableAnalyzer™: یکی از مدل‌های رایج و پرکاربرد سری DSX برای گواهینامه‌دهی کابل‌های مسی.
• DSX-600 CableAnalyzer™ (و مدل به‌روز شده آن DSX-600 PRO CableAnalyzer™): نسل جدیدی از آنالیزورها با امکانات بهبود یافته.
• DSX-8000 CableAnalyzer™: پیشرفته‌ترین مدل برای تست کابل‌های Cat 8.
• DTX-1800 CableAnalyzer™: یک مدل قدیمی‌تر که دیگر قابلیت کالیبره شدن ندارد و جای خود را به سری DSX داده است. تست‌های این دستگاه فاقد اعتبار می‌باشند.

نکته: مدل DSX-602 در واقع نام یک کیت یا ماژول خاص است، نه یک مدل مستقل.

دستگاه‌های سری Versiv (پلتفرم ماژولار)

پلتفرم Versiv، یک سیستم ماژولار است که از یک واحد اصلی (Main Unit) و یک واحد ریموت (Remote Unit) تشکیل شده است. با استفاده از ماژول‌های مختلف، می‌توان تست‌های متنوعی (کابل مسی، فیبر نوری، OTDR و…) را با یک پلتفرم واحد انجام داد.

کیت‌های ترکیبی سری DSX (مسی و فیبر نوری)

1. DSX2-5000/GLD:
   • نوع دستگاه: تستر و گواهینامه‌دهنده کابل مسی (Certifier).
   • مناسب برای تست: کابل‌های زوج به هم تابیده (Twisted-Pair) تا رده Cat 6A/Class EA با فرکانس ۱ گیگاهرتز.
   • ویژگی‌ها: تست اتوماتیک دو طرفه (Autotest) در ۱۰ ثانیه برای Cat 6A، صفحه نمایش لمسی، مدیریت پروژه با سیستم ProjX™ و گزارش‌گیری با نرم‌افزار LinkWare™.
2. DSX2-8000/GLD:
   • نوع دستگاه: تستر و گواهینامه‌دهنده کابل مسی.
   • مناسب برای تست: کابل‌های زوج به هم تابیده تا رده Cat 8/Class I/II با فرکانس ۲ گیگاهرتز (بالاترین سطح گواهینامه‌دهی برای ۴۰ گیگابیت اترنت).
   • ویژگی‌ها: سریع‌ترین تست اتوماتیک (۸ ثانیه برای Cat 6A و ۱۶ ثانیه برای Cat 8)، دقت تأیید شده Level 2G، قابلیت تشخیص Alien Crosstalk و Shield Faults.
3. DSX2-5000QI/GLD:
   • نوع دستگاه: کیت ترکیبی (Combo Kit) برای کابل مسی و فیبر نوری.
   • مناسب برای تست: گواهینامه‌دهی کابل مسی (تا Cat 6A) و تست افت توان (Loss) و بازرسی (Inspection) فیبر نوری با ماژول CertiFiber Pro Quad OLTS.
   • ویژگی‌ها: ترکیب ماژول‌های DSX و CertiFiber Pro برای تست کامل شبکه، دارای Wi-Fi داخلی و پشتیبانی Gold.
4. DSX2-8000QI/GLD:
   • نوع دستگاه: کیت ترکیبی پیشرفته برای کابل مسی و فیبر نوری.
   • مناسب برای تست: گواهینامه‌دهی کابل مسی (تا Cat 8) و تست افت توان و بازرسی فیبر نوری.
   • ویژگی‌ها: پیشرفته‌ترین تستر با پهنای باند ۲ گیگاهرتز برای تست کامل شبکه‌های Cat 8 و فیبر نوری.
5. DSX2-8000QOI/GLD:
   • نوع دستگاه: کیت ترکیبی جامع برای کابل مسی و فیبر نوری (شامل OTDR).
   • مناسب برای تست: گواهینامه‌دهی کابل مسی (تا Cat 8)، تست افت توان، بازرسی فیبر و عیب‌یابی دقیق فیبر نوری با استفاده از OTDR.
   • ویژگی‌ها: کامل‌ترین کیت Versiv برای پیمانکاران که به یک راه‌حل همه‌کاره برای گواهینامه‌دهی، افت و عیب‌یابی فیبر نیاز دارند.

ماژول‌های فیبر نوری (Fiber Optic Modules)

1. OFP2-100-QI INT:
   • نوع دستگاه: ماژول تست OTDR و OLTS.
   • مناسب برای تست: عیب‌یابی، نقشه‌برداری و اندازه‌گیری افت توان در فیبر نوری (مالتی‌مود و سینگل‌مود).
   • ویژگی‌ها: این ماژول برای تعیین محل دقیق خرابی‌ها مانند شکستگی یا خمیدگی به پلتفرم Versiv متصل می‌شود.

دستگاه‌های مستقل و ساده‌تر

این دستگاه‌ها برای کاربردهای روزمره و تأیید عملکرد پایه شبکه طراحی شده‌اند.

1. LIQ-100 (LinkIQ):
   • نوع دستگاه: تستر کابل و شبکه.
   • مناسب برای تست: کابل‌های مسی (زوج به هم تابیده) و رفع مشکلات اتصال شبکه.
   • ویژگی‌ها: تأیید حداکثر پهنای باند کابل تا ۱۰ گیگابیت اترنت (10GBASE-T)، شناسایی وضعیت پورت فعال و نمایش اطلاعات PoE (Power over Ethernet).
2. LIQ-KIT:
   • نوع دستگاه: کیت پیشرفته LinkIQ.
   • مناسب برای تست: همانند LIQ-100، اما شامل لوازم جانبی اضافی مانند شناساگرهای ریموت.
3. MS2-100 (MicroScanner2):
   • نوع دستگاه: وریفایر (Verifier) کابل.
   • مناسب برای تست: تأیید سیم‌بندی (Wiremap)، طول کابل و شناسایی سرویس‌های فعال (مانند اترنت و PoE).
   • ویژگی‌ها: دستگاهی ساده و کاربردی که نتایج تست را روی یک صفحه نمایش بزرگ نشان می‌دهد.
4. MS2-KIT:
   • نوع دستگاه: کیت MicroScanner2.
   • مناسب برای تست: همانند MS2-100، اما شامل تجهیزات اضافی مانند کیت Tone & Probe برای ردیابی کابل و ریموت‌ها. این کیت برای کاربردهای عمومی بسیار مناسب است.

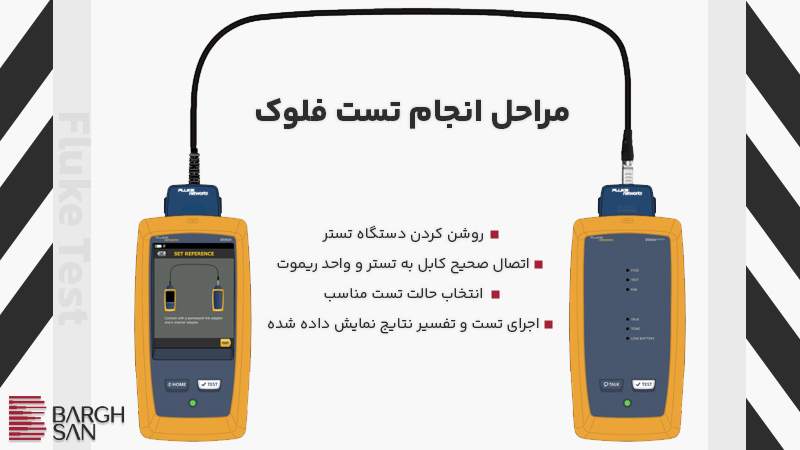

مراحل انجام تست فلوک

انجام تست فلوک یک فرآیند سیستماتیک است که شامل چندین مرحله کلیدی می‌شود تا از دقت و اعتبار نتایج اطمینان حاصل شود:

• آماده‌سازی و روشن کردن دستگاه تستر: برای شروع، دستگاه تست فلوک را روشن کنید. اطمینان حاصل کنید که تستر به اندازه کافی شارژ شده یا به یک منبع تغذیه پایدار متصل است تا از هرگونه وقفه در طول تست جلوگیری شود. پس از روشن شدن، اجازه دهید دستگاه فرآیندهای راه‌اندازی و خودآزمایی اولیه را تکمیل کند. صفحه نمایش تستر، منوی اصلی یا صفحه خانه را نشان می‌دهد که به معنای آماده بودن دستگاه برای استفاده است.
• اتصال صحیح کابل به تستر و واحد ریموت: کابل مورد نظر برای تست را آماده کنید. مطمئن شوید که هر دو سر کابل به درستی با کانکتورهای مناسب (مانند RJ-45 برای اترنت) خاتمه یافته‌اند. یک سر کابل را به پورت ورودی تستر و سر دیگر را به واحد ریموت یا ترمیناتور مربوطه متصل کنید. اطمینان از اتصال محکم و صحیح برای جلوگیری از خطاهای اندازه‌گیری و اطمینان از خوانش دقیق نتایج حیاتی است.
• انتخاب حالت تست مناسب: با اتصال کابل، از طریق منوی تستر، حالت تست مناسب را انتخاب کنید. تسترهای فلوک معمولاً گزینه‌های متعددی مانند تست پیوستگی (continuity)، نقشه‌سیم (wiremap)، اندازه‌گیری طول (length measurement) و تست افت سیگنال (attenuation) را ارائه می‌دهند. انتخاب حالت بستگی به نیازهای خاص شبکه و نوع کابل دارد. به عنوان مثال، اگر هدف تأیید صحت سیم‌کشی در یک کابل اترنت است، تست نقشه‌سیم انتخاب می‌شود. قبل از شروع تست، هرگونه تنظیمات یا پارامترهای اضافی مانند نوع کابل یا استاندارد انطباق را بررسی و تنظیم کنید.

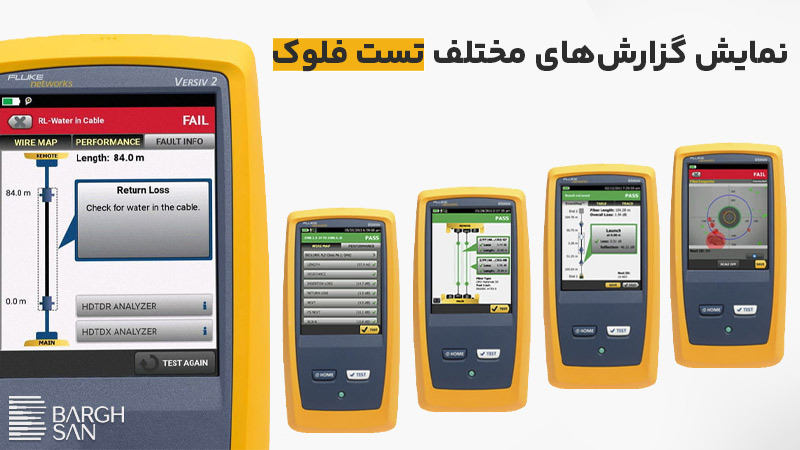

• اجرای تست و تفسیر نتایج نمایش داده شده: پس از انتخاب حالت تست، دکمه شروع را فشار دهید تا تست آغاز شود. تستر شروع به تشخیص کابل می‌کند و پیشرفت را به صورت لحظه‌ای روی صفحه نمایش می‌دهد. این فرآیند ممکن است چند ثانیه تا چند دقیقه طول بکشد. پس از اتمام تست، نتایج شامل نشانگرهای “قبول/رد” (pass/fail) بر اساس استانداردهای صنعتی نمایش داده می‌شوند. بررسی دقیق نتایج برای شناسایی هرگونه مشکل مانند نقص پیوستگی، پیکربندی سیم‌کشی نادرست، افت سیگنال بیش از حد یا ناهماهنگی در طول یک کابل درجه یک ضروری است.

کابل شبکه Cat6 SFTP لگراند LSZH سفارش تلفنی

انتخاب حالت تست مناسب و تفسیر صحیح نتایج، نیازمند درک عمیق از نیازهای شبکه و استانداردهای مربوطه است. یک کابل ممکن است تست پیوستگی را با موفقیت پشت سر بگذارد (در اصطلاح کابل تست پاس شود)، اما در تست افت سیگنال برای یک کاربرد با سرعت بالا مردود شود. این بدان معناست که درک هدف شبکه (به عنوان مثال، یک خط تلفن ساده در مقابل یک لینک دیتاسنتر 10 گیگابیتی) برای انتخاب تست فلوک مناسب و تفسیر صحیح نتایج آن بسیار مهم است. انجام تست‌های نادرست یا تفسیر اشتباه نتایج می‌تواند منجر به استقرار کابلی شود که ظاهراً “خوب” است اما در نهایت عملکرد ضعیفی دارد یا مشکلات پنهانی ایجاد می‌کند. بنابراین، تست فلوک تنها به کار با یک دستگاه محدود نمی‌شود؛ بلکه به دانش فنی در مورد الزامات شبکه و استانداردها نیاز دارد تا اطمینان حاصل شود که تست‌های صحیح انجام شده و نتایج آن‌ها در بستر مناسب تفسیر می‌شوند و در نهایت به یک زیرساخت شبکه واقعاً قابل اعتماد منجر می‌گردد.

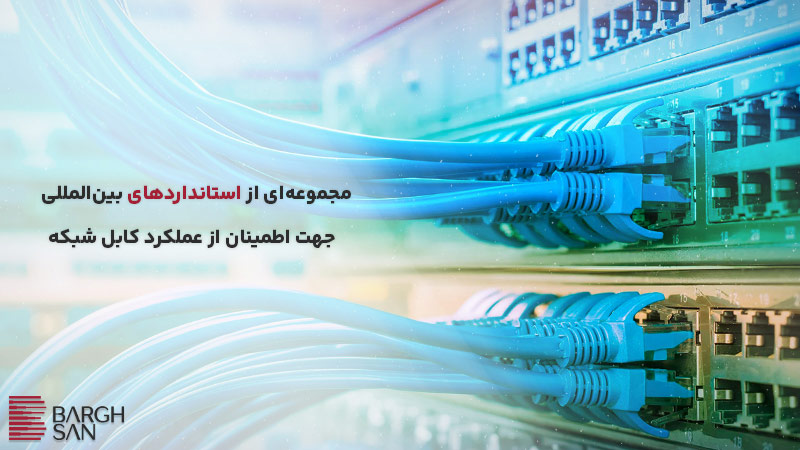

استانداردهای بین‌المللی مرتبط با کابل‌کشی شبکه

تست فلوک بر پایه مجموعه‌ای از استانداردهای بین‌المللی عمل می‌کند که عملکرد و قابلیت اطمینان کابل‌کشی شبکه را تعریف می‌کنند.

درک این استانداردها برای هر متخصص شبکه ضروری است:

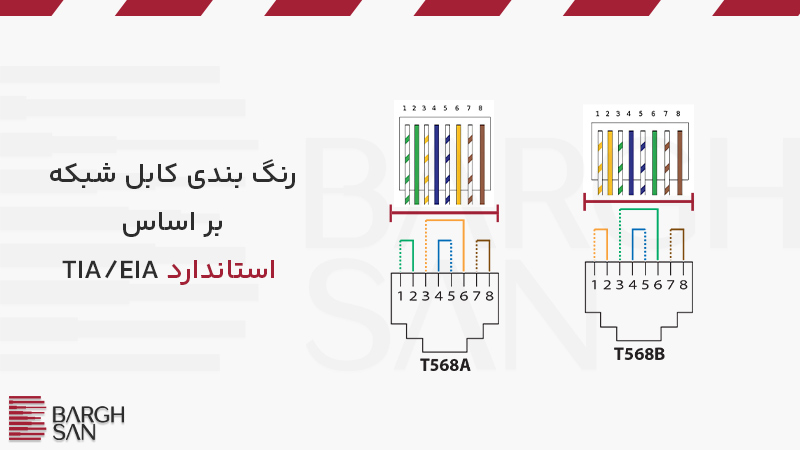

• استانداردهای TIA/EIA: استاندارد TIA (Telecommunications Industry Association) که توسط ANSI (American National Standards Institute) تأیید شده، استانداردهای داوطلبانه و مبتنی بر اجماع را برای محصولات فناوری اطلاعات و ارتباطات (ICT) توسعه می‌دهد. استاندارد ANSI/TIA-568 مجموعه‌ای از استانداردهای مخابراتی است که سیستم‌های کابل‌کشی ساختاریافته را برای محیط‌های دانشگاهی و ساختمان‌های تجاری تعریف می‌کند. این استاندارد دسته‌بندی‌های مختلف کابل‌های زوج سیم به هم تابیده مسی را مشخص می‌کند:

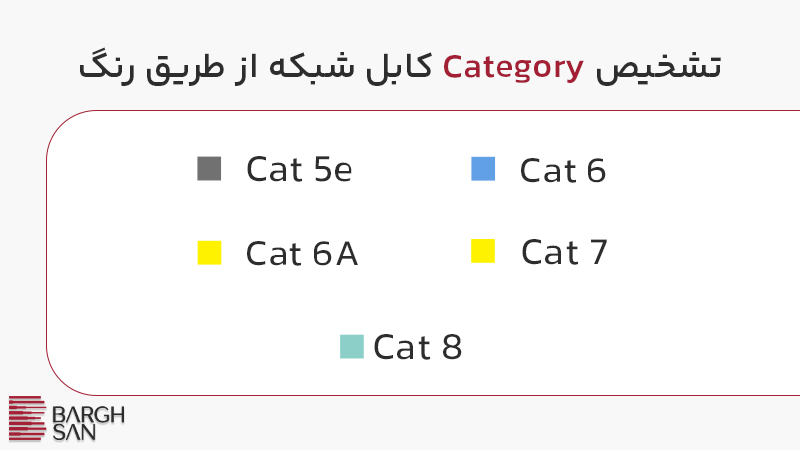

  • Cat5e (Category 5e): این کابل‌ها پهنای باند تا 100 مگاهرتز را فراهم می‌کنند و سرعت انتقال داده تا 1 گیگابیت بر ثانیه (1000BASE-T) را در فواصل تا 100 متر پشتیبانی می‌کنند. Cat5e نمونه بهبود یافته Cat5 است که با کاهش کراس‌تاک طراحی شده است. این کابل‌ها معمولاً برای شبکه‌های خانگی و دفاتر کوچک مناسب هستند.

• Cat6 (Category 6): کابل‌های Cat6 پهنای باند تا 250 مگاهرتز را ارائه می‌دهند و سرعت 1 گیگابیت بر ثانیه را تا 100 متر و 10 گیگابیت بر ثانیه را تا 55 متر پشتیبانی می‌کنند. این کابل‌ها دارای مشخصات سختگیرانه‌تری در برابر تداخل و نویز نسبت به Cat5e هستند و به عنوان پرکاربردترین دسته‌بندی کابل شبکه در ایران شناخته می‌شوند.
• Cat6a (Augmented Category 6): این دسته‌بندی پهنای باند را تا 500 مگاهرتز افزایش می‌دهد و سرعت 10 گیگابیت بر ثانیه را تا 100 متر پشتیبانی می‌کند. Cat6a دارای بهبودهایی در برابر تداخل بیگانه (Alien Crosstalk) و حفاظت بهتر در برابر تداخل الکترومغناطیسی (EMI) است.
• Cat7 (Category 7): کابل‌های Cat7 پهنای باند تا 600 مگاهرتز و سرعت 10 گیگابیت بر ثانیه را تا 100 متر فراهم می‌کنند. آن‌ها دارای شیلدینگ کامل S/FTP هستند که مقاومت برتری در برابر تداخل و کراس‌تاک ارائه می‌دهد. این کابل‌ها از کانکتورهای GG45 یا TERA استفاده می‌کنند که با RJ45 سنتی متفاوت است.
• Cat7a (Category 7 Augmented): این کابل‌ها پهنای باند را تا 1000 مگاهرتز (1 گیگاهرتز) افزایش می‌دهند و سرعت 10 گیگابیت بر ثانیه را تا 100 متر و 40 گیگابیت بر ثانیه را تا 50 متر پشتیبانی می‌کنند.
• Cat8 (Category 8): دسته Cat8 پیشرفته‌ترین فناوری اترنت را با سرعت 25 یا 40 گیگابیت بر ثانیه و پهنای باند چشمگیر تا 2000 مگاهرتز (2 گیگاهرتز) در فواصل تا 30 متر ارائه می‌دهد. این کابل‌ها برای دیتاسنترها و شبکه‌های Backbone که نیاز به سرعت و قابلیت اطمینان بالا دارند، ایده‌آل هستند.

• استانداردهای ISO/IEC: استاندارد ISO/IEC 11801 یک استاندارد جهانی برای کابل‌کشی عمومی در محل مشتری است که توسط کمیته ISO/IEC JTC1 SC25 نگهداری می‌شود. این استاندارد نحوه طراحی یک سیستم کابل‌کشی ساختاریافته عمومی را برای کاربردهای مختلف شبکه، سیستم‌های کنترل، اتوماسیون صنعتی و غیره توصیف می‌کند. ISO 11801 سطوح عملکرد و فواصل انتقال را برای کابل‌کشی زوج سیم به هم تابیده و فیبر نوری به وضوح تعریف می‌کند. این استاندارد کلاس‌های مختلفی از کابل‌کشی را تعریف می‌کند که معادل دسته‌بندی‌های TIA هستند (مانند Class D برای Cat5e، Class E برای Cat6، Class EA برای Cat6a، Class F برای Cat7 و Class FA برای Cat7a).
• استانداردهای EN (اروپا): EN 50173 (یا CELENEC EN 50173) یک استاندارد اروپایی است که مشابه ISO 11801 عمل می‌کند اما سختگیرانه‌تر است. این سری استانداردها پنج بخش را پوشش می‌دهد که شامل الزامات عمومی، ساختمان‌های اداری، ساختمان‌های صنعتی واحدهای مسکونی و مراکز داده می‌شود.

اهمیت رعایت این استانداردها در فرآیند گواهینامه فلوک بسیار زیاد است. تسترهای فلوک برای اطمینان از انطباق کابل‌کشی با این استانداردهای بین‌المللی طراحی شده‌اند. گواهینامه بر اساس این استانداردها، تضمین می‌کند که زیرساخت شبکه قادر به پشتیبانی از کاربردهای مورد نظر با عملکرد و قابلیت اطمینان بالا است.

همپوشانی و تفاوت‌ها در این استانداردها، پویایی بازار کابل شبکه را نشان می‌دهد. به عنوان مثال، کابل‌های Cat7 و Cat7a با وجود ارائه عملکرد بالا، توسط استاندارد TIA/EIA به رسمیت شناخته نشده‌اند و این امر می‌تواند منجر به مسائل سازگاری و پایگاه نصب نسبتاً کوچکی برای آن‌ها شود. این وضعیت نشان می‌دهد که حتی اگر یک استاندارد از نظر فنی برتر باشد، پذیرش گسترده آن به اجماع صنعت و سازگاری با زیرساخت‌های موجود بستگی دارد. کابل‌های Cat6 و Cat6a به دلیل سازگاری کامل با نسخه‌های قبلی (backward compatibility) و پشتیبانی گسترده صنعتی، همچنان پرکاربردترین گزینه‌ها هستند. این امر تأکید می‌کند که بهترین کابل تنها بر اساس مشخصات فنی تعریف نمی‌شود، بلکه به میزان پایبندی آن به استانداردهای پذیرفته شده جهانی و قابلیت همکاری آن در اکوسیستم گسترده‌تر شبکه نیز بستگی دارد، که تست فلوک به تأیید آن کمک می‌کند. این وضعیت همچنین نقش نهادهای استانداردسازی را در شکل‌دهی به روندهای بازار و پذیرش فناوری برجسته می‌سازد.

جدول ۲: مقایسه دسته‌بندی‌های کابل شبکه (Cat5e تا Cat8)

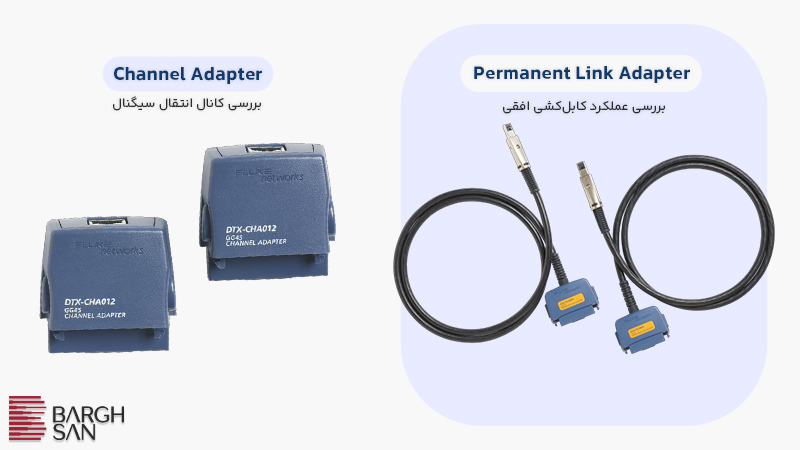

نگاهی مختصر به تست پرمننت لینک و چنل در فلوک

در فرآیند تست کابل‌کشی شبکه با دستگاه‌های فلوک، دو نوع تست اصلی وجود دارد که هر یک هدف و محدوده خاص خود را دارند: تست پرمننت لینک (Permanent Link Test) و تست چنل (Channel Test).

• تست پرمننت لینک (Permanent Link Test): این تست بر عملکرد “کابل‌کشی افقی” (horizontal cabling) تمرکز دارد. این بخش معمولاً شامل کابل ثابت بین پچ پنل (patch panel) در اتاق تجهیزات و پریز دیواری (work area outlet) در محل کار کاربر می‌شود. تست پرمننت لینک، عملکرد خود کابل را بدون در نظر گرفتن پچ‌کوردها (patch cords) یا کابل‌های تجهیزات در دو سر لینک ارزیابی می‌کند. هدف اصلی آن تأیید کیفیت کابل‌کشی نصب شده مطابق با استانداردهای مربوطه است. حداکثر طول تست برای پرمننت لینک 90 متری شبکه است. این تست برای نصابانی که در حال نصب شبکه‌های جدید هستند و نیاز به اثبات عملکرد کابل‌کشی افقی خود مطابق با استانداردها دارند، توصیه می‌شود.
• تست چنل (Channel Test): این تست شامل کل کانال انتقال سیگنال است که از دستگاه کاربر (مانند کامپیوتر) تا دستگاه شبکه (مانند سوئیچ) امتداد می‌یابد. این شامل کابل شبکه پرمننت لینک به همراه پچ‌کوردهای کاربر و پچ‌کوردهای تجهیزات در هر دو انتها می‌شود. هدف تست چنل، شبیه‌سازی وضعیت استفاده واقعی شبکه و ارزیابی عملکرد کلی لینک برای تأمین نیازهای کاربرد است. حداکثر طول تست برای کابل شبکه چنل 100 متر است. این تست برای عیب‌یابی شبکه‌های موجود یا بررسی اینکه آیا یک شبکه موجود می‌تواند از یک کاربرد با سرعت بالاتر پشتیبانی کند، توصیه می‌شود، زیرا کابل‌های تجهیزات متصل نیز در تست گنجانده می‌شوند.

انتخاب بین این دو تست تصادفی نیست، بلکه یک تصمیم استراتژیک است که به سناریوی خاص تست بستگی دارد. نصابان زیرساخت‌های جدید، تست پرمننت لینک را برای گواهینامه کار خود و کیفیت کابل نصب شده در اولویت قرار می‌دهند، چرا که این اغلب با دریافت پرداخت و اعتبار گارانتی مرتبط است. از سوی دیگر، مدیران شبکه ممکن است از تست چنل برای تشخیص مشکلات عملکردی از ابتدا تا انتها استفاده کنند، زیرا پچ‌کوردها (که اغلب توسط کاربران تهیه می‌شوند یا کیفیت پایین‌تری دارند) می‌توانند نقطه ضعف رایجی در یک لینک کامل باشند. این تفاوت در کاربرد، پیچیدگی گواهینامه فلوک را نشان می‌دهد که به متخصصان اجازه می‌دهد تا مسائل را تفکیک کرده و عملکرد را در لایه‌های مختلف زیرساخت شبکه، بسته به نقش و هدف خاص خود، تأیید کنند.

نکته: برای درک کامل‌تر تحلیل پارامترها و تفاوت‌های دقیق تست پرمننت لینک و چنل، به مقاله جامع ما با عنوان “تحلیل پارامترهای تست فلوک” مراجعه فرمایید.

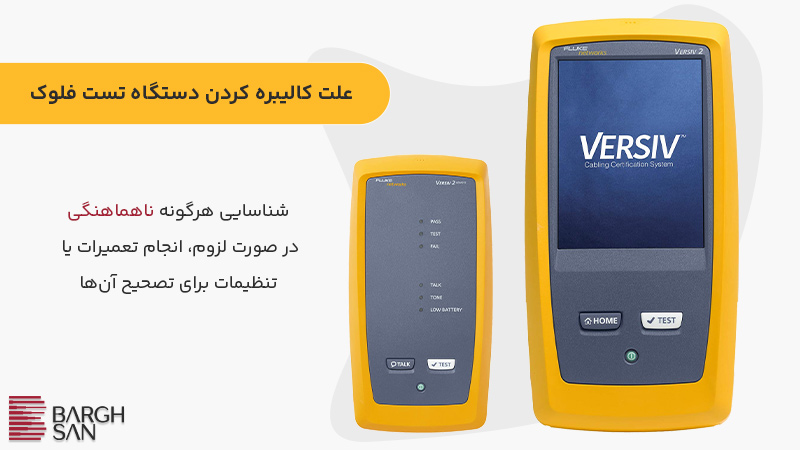

چرا دستگاه تست فلوک باید کالیبره شود؟

کالیبراسیون دستگاه تست فلوک یک جنبه حیاتی برای حفظ دقت و اعتبار نتایج تست است. کالیبراسیون به فرآیند آزمایش تجهیزات تست برای اطمینان از صحت و دقت آن‌ها اشاره دارد. هدف اصلی آن، آزمایش محصولات تست فلوک برای شناسایی هرگونه ناهماهنگی و در صورت لزوم، انجام تعمیرات یا تنظیمات برای تصحیح آن‌ها است. این فرآیند از بروز عدم دقت در اندازه‌گیری‌ها جلوگیری می‌کند و برای ارائه گزارش‌های دقیق و قابل اعتماد به مشتریان حیاتی است.

حتی با وجود اینکه تسترهای فلوک دستگاه‌های الکترونیکی بدون قطعات متحرک آشکار هستند، عوامل مختلفی می‌توانند بر دقت آن‌ها تأثیر بگذارند. این عوامل شامل گذر زمان، تنش‌های محیطی (مانند نوسانات دما و رطوبت در طول عملیات یا نگهداری) و حتی آسیب‌های فیزیکی (مانند افتادن دستگاه) می‌شوند. این تغییرات جزئی در اجزای داخلی دستگاه می‌توانند به مرور زمان منجر به کاهش دقت شوند. در نتیجه، این عدم دقت می‌تواند به “گذراندن‌های کاذب” (false passes) لینک‌های معیوب یا “رد شدن‌های کاذب” (false fails) لینک‌های سالم منجر شود. گذراندن‌های کاذب می‌تواند باعث مشکلات شبکه برای کاربران نهایی شود و نصاب را با هزینه‌های تعمیر و بازکاری و حتی اقدامات قانونی مواجه کند. از سوی دیگر، رد شدن‌های کاذب منجر به صرف زمان و هزینه اضافی برای تعمیرات غیرضروری می‌شود.

کالیبراسیون برای حفظ گارانتی تولیدکننده و جلوگیری از مشکلات حقوقی نیز اهمیت دارد. گارانتی‌های سیستم کابل‌کشی اغلب منوط به گواهینامه موفقیت‌آمیز لینک‌ها با استفاده از تجهیزات کالیبره شده است. عدم کالیبراسیون می‌تواند منجر به عدم اعتبار نتایج تست و در نتیجه، مشکلات در دریافت پرداخت برای پروژه‌ها یا حتی اقدامات قانونی در صورت بروز مشکلات شبکه شود. این امر نشان می‌دهد که کالیبراسیون تنها یک مرحله نگهداری فنی نیست، بلکه یک سنگ بنای اساسی برای اعتبار تجاری و حرفه‌ای است که به طور مستقیم بر سلامت مالی وضعیت قانونی و شهرت بلندمدت یک نصاب در بازار رقابتی زیرساخت شبکه تأثیر می‌گذارد. این فرآیند تضمین می‌کند که نتایج تست، قابل اعتماد و قابل دفاع در برابر هرگونه اختلاف یا ادعای مربوط به عملکرد شبکه هستند.

نکته: برای اطلاعات جامع‌تر در مورد اهمیت و فرآیند کالیبراسیون دستگاه‌های تست فلوک، مقاله “چرا دستگاه تست فلوک باید کالیبره شود؟” را مطالعه کنید.

کابل شبکه Cat6 UTP لگراند PVC سفارش تلفنی

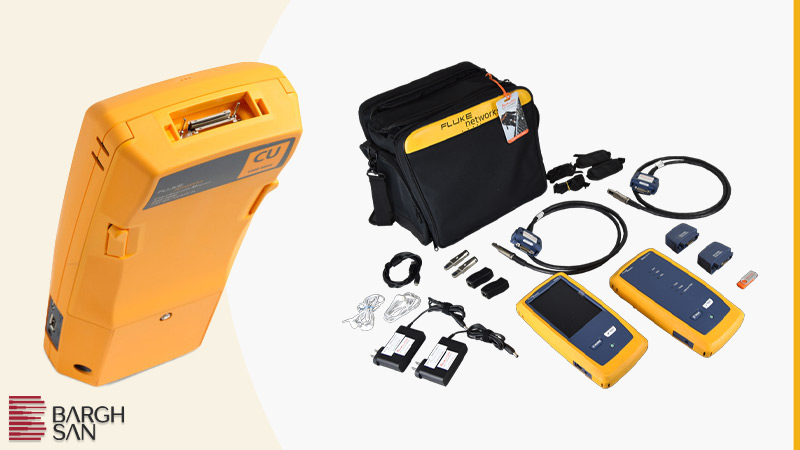

محتویات بسته‌بندی دستگاه تست فلوک

شرکت فلوک دستگاه‌های آنالیز کابل شبکه (تست فلوک) خود را با توجه به نیاز مصرف‌کننده، در پکیج‌های مختلفی عرضه می‌کند. معمولاً در اکثر پکیج‌های استاندارد دستگاه تست فلوک (به‌ویژه سری DSX CableAnalyzer™)، تجهیزات زیر قرار دارند:

• واحد اصلی و واحد ریموت (اندازه‌گیر از راه دور) همراه با ماژول‌های آنالیزور کابل: (معمولاً شامل دو دستگاه، یکی اصلی و دیگری ریموت، که ماژول‌های تست مسی یا فیبر نوری به آن‌ها متصل است.)
• آداپتورهای پرمننت لینک: (معمولاً یک جفت برای اتصال به لینک‌های دائمی کابل‌کشی)
• آداپتورهای چنل: (معمولاً یک جفت برای اتصال به کانال‌های شبکه)
• کوپلرهای یونیورسال RJ45: (برای اتصال کابل‌های پچ کورد یا توسعه لینک)
• هدست: (برای برقراری ارتباط در طول تست)
• بند دستی و بند شانه: (برای حمل و استفاده آسان دستگاه)
• کیف حمل دستگاه: (برای محافظت و جابجایی راحت دستگاه و لوازم جانبی)
• کابل USB: (برای اتصال به کامپیوتر و انتقال داده‌ها)
• سی‌دی نرم‌افزار Versiv (یا امکان دانلود): (برای مدیریت نتایج تست و به‌روزرسانی دستگاه)
• آداپتورهای شارژر AC: (معمولاً دو عدد برای شارژ همزمان واحد اصلی و ریموت)
• Wi-Fi داخلی: (اکثر مدل‌های جدید DSX دارای قابلیت Wi-Fi یکپارچه برای اتصال به LinkWare Live هستند.)
• ترمیناتورهای AxTalk: (در برخی پکیج‌های پیشرفته‌تر، به‌ویژه برای تست Cat8 و Alien Crosstalk)
• گواهی کالیبراسیون و راهنمای شروع سریع.

نکته: تجهیزات تخصصی‌تر و ماژول‌های اضافه، مانند آداپتورهای فیبر نوری (OLTS/OTDR) یا آداپتورهای خاص صنعتی، در پکیج‌های حرفه‌ای‌تر و یا به صورت جداگانه قابل تهیه هستند. محتویات دقیق ممکن است بر اساس مدل دستگاه و کیت خریداری شده (مثلاً کیت‌های مسی یا فیبر نوری) متفاوت باشد.

نقش تست فلوک در بازار کابل شبکه ایران

در بازار کابل شبکه ایران، تست فلوک جایگاه ویژه‌ای پیدا کرده و به عنوان معیاری برای کیفیت و عملکرد شناخته می‌شود. تولیدکنندگان داخلی کابل شبکه تمام مسی اهمیت زیادی به این تست‌ها می‌دهند تا محصولات خود را با استانداردهای بین‌المللی هم‌تراز کنند و اعتماد مشتریان را جلب نمایند.

برندهای برجسته کابل شبکه ایرانی مانند خراسان افشارنژاد و سیمیا به طور فعال از تست فلوک برای تأیید کیفیت محصولاتشان استفاده می‌کنند. این امر نشان‌دهنده تعهد این شرکت به کیفیت و عملکرد بالا است. کابل‌های شبکه افشارنژاد به دلیل کیفیت ساخت بالا، استفاده از مواد با کیفیت (مانند مس مرغوب برای هادی‌ها) و مقاومت در برابر نویز و تداخل الکترومغناطیسی، در پروژه‌های داخلی متعددی مورد استفاده قرار گرفته و موفقیت خود را به اثبات رسانده‌اند. این شرکت همچنین از روکش‌های باکیفیت مانند PVC، LSZH و PE استفاده می‌کند که هر یک برای محیط‌های خاصی مناسب هستند.

اهمیت تست فلوک در بازار ایران از آنجا ناشی می‌شود که این تست به عنوان یک گواهینامه معتبر، به مشتریان اطمینان می‌دهد که کابل‌های خریداری شده، چه داخلی و چه خارجی، دارای کیفیت و عملکرد لازم برای شبکه‌های مدرن هستند. این امر به ویژه در شرایطی که کابل‌های کپی و بی‌کیفیت با نام برندهای معتبر خارجی در بازار موجود هستند (مانند برند لگراند), اهمیت بیشتری پیدا می‌کند. برندهای ایرانی معتبر مانند خراسان و سیمیا، با ارائه محصولات با کیفیت بالا و تست‌های فلوک موفق، توانسته‌اند سهم خوبی از بازار را به خود اختصاص دهند و نیاز بازار داخلی را به محصولات وارداتی گران‌قیمت کاهش دهند. این موضوع به تقویت اعتماد به تولیدات داخلی و حمایت از خودکفایی در این صنعت کمک می‌کند.

سخن آخر

تست فلوک به عنوان یک ابزار حیاتی و استاندارد طلایی در صنعت کابل‌کشی شبکه، نقشی محوری در تضمین عملکرد، پایداری و امنیت زیرساخت‌های ارتباطی ایفا می‌کند. این تست‌ها فراتر از بررسی صرف اتصال، به ارزیابی دقیق پارامترهای حیاتی و پنهان کابل می‌پردازند که برای انتقال داده با سرعت بالا و بدون خطا ضروری هستند. از شناسایی زودهنگام مشکلات پنهان گرفته تا تضمین انطباق با استانداردهای بین‌المللی و افزایش زمان کارکرد شبکه، مزایای تست فلوک گسترده و قابل توجه است.

اهمیت کالیبراسیون منظم دستگاه‌های تست فلوک نیز نباید نادیده گرفته شود، زیرا این فرآیند دقت و اعتبار نتایج تست را تضمین می‌کند و از بروز خطاهای پرهزینه و مشکلات حقوقی جلوگیری می‌نماید. در بازار ایران، تولیدکنندگان داخلی مانند مجتمع صنعتی رفسنجان و رویان کابل، با تکیه بر تست‌های فلوک و ارائه محصولات با کیفیت بالا، نقش مهمی در تأمین نیازهای بازار و افزایش اعتماد به محصولات بومی ایفا می‌کنند.

در نهایت، سرمایه‌گذاری در تست و گواهینامه کابل‌کشی با ابزارهای فلوک، نه تنها یک اقدام پیشگیرانه برای جلوگیری از خرابی‌ها و کاهش هزینه‌های بلندمدت است، بلکه یک گام استراتژیک برای تضمین آمادگی شبکه برای فناوری‌های آینده و حفظ مزیت رقابتی در دنیای دیجیتال امروز محسوب می‌شود.
