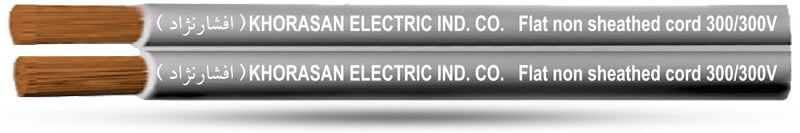

سیم نایلونی خراسان افشارنژاد
Cu/PVC
سیم بند تخت با هادی مسی و عایق PVC
کاربرد کابل
جهت تغذیه وسایل الکتریکی قابل حمل در محل هایی که فشار مکانیکی کمی وجود دارد استفاده می شود. استفاده از آن ها در محیط های داغ مجاز نمی باشد.
ساختار
هادی مسی کلاس 6 با انعطاف پذیری بالا مطابق با استاندارد ISIRI 3084 و IEC 60228
روکش مقاوم در برابر حرارت Tm3 مطابق با استاندارد DIN VDE 0281
هادی ها به صورت موازی در کنار یکدیگر عایق می شوند.
عایق سفید رنگ PVC/D
مشخصات فنی
سیم نایلونی ( سیم بند تخت قابل انعطاف) مطابق با استاندارد های H03VH-H، ISIRI 607-42، IEC 60227
0.5 و 0.75 مطابق با استاندارد
1mm² مطابق با استاندارد
دامنه حرارتی:
در حالت خم شو °5- تا °50+ سانتی گراد
در حالت نصب ثابت °30- تا °70+ سانتی گراد
ولتاژ نامی:
U0/U= 300/500V
مطالب مرتبط با سیم بند تخت
مشخصات فنی سیم نایلون خراسان افشارنژاد
| جریان مجاز در هوای 30°C (A) | وزن تقریبی kg/km | میانگین قطر خارجی mm | ضخامت روکش mm | تعداد رشته ها و قطر رشته ها mm | تعداد رشته و سطح مقطع نامی mm |
|---|---|---|---|---|---|
| 9 | 21 | 2.6x5.4 | 0.8 | 24x0.16 | 2x0.5 |
| 13 | 26 | 2.8x5.8 | 0.8 | 37x0.16 | 2x0.75 |
| 15 | 35 | 3x6 | 0.8 | 50x0.16 | 2x1 |
| 18 | 50 | 3.6x7.4 | 1.0 | 70x0.16 | 2x1.5 |
| 25 | 80 | 4.6x9.3 | 1.0 | 116x0.16 | 2x2.5 |
| 34 | 125 | 5.8x11.4 | 1.2 | 187x0.16 | 2x4 |
