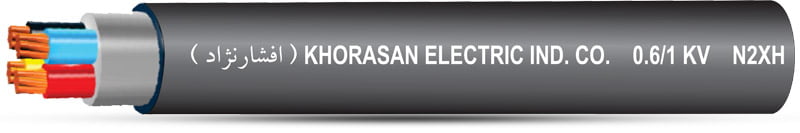

کابل هالوژن فری N2XH خراسان افشارنژاد
Cu/XLPE/Thermoplastic polyolefine
کابل برق هالوژن فری با هادی مسی و عایق XLPE و روکش ترموپلاستیک پلی اتیلن
کاربرد کابل برق N2XH
کابل قدرت بدون هالوژن (Halogen Free) با مشخصه های بهبود یافته در مقابل آتش جهت جلوگیری از آسیب انسانی و خسارات مالی استفاده می شوند. این کابل ها در مکان های صنعتی، موسسات و اماکن عمومی، هتل ها، فرودگاه ها، متروها، بیمارستان ها، بانک ها، مدارس، مجتمع های تجاری، اتاق های کنترل فرایند در کارخانجات، و… نصب می شوند.
ساختار کابل N2XH
هادی مسی کلاس 1 یا 2 مطابق با IEC 60228، VDE 0295
عایق XLPE
روکش از مواد ترموپلاستیک پایه پلی اتیلن Hm4
مطابق استاندارد HD 604S1 بدون هالوژن
مشخصات فنی کابل N2XH
کابل HD 604 S1، DIN VDE 0276
دامنه حرارتی:
در حال نصب تا 5°- سانتی گراد
حداکثر دمای هادی 90°+ سانتی گراد
حداکثر دمای اتصال کوتاه 250°+ سانتی گراد
ولتاژ نامی: U0/U= 600/1000V
تست ولتاژ: 4KV a.c 50Hz
مطالب مرتبط با کابل هالوژن N2XH
مشخصات فنی کابل های هالوژن فری N2XH خراسان افشارنژاد
| وزن تقریبی kg/km | جریان مجاز در هوای 30°C (A) | حداکثر مقاومت هادی در هوای 20°C (Ω/kg) | میانگین قطر خارجی mm | ضخامت روکش mm | ضخامت عایق mm | تعداد رشته و سطح مقطع نامی mm |
|---|---|---|---|---|---|---|
| 85 | 60 | 4.61 | 8.0 | 1.8 | 0.7 | 1x4 |
| 105 | 75 | 3.08 | 8.5 | 1.8 | 0.7 | 1x6 |
| 165 | 96 | 1.83 | 10.0 | 1.8 | 0.7 | 1x10 |
| 205 | 128 | 1.15 | 11.0 | 1.8 | 0.7 | 1x16 |
| 310 | 173 | 0.727 | 12.2 | 1.8 | 0.9 | 1x25 |
| 410 | 212 | 0.524 | 13.5 | 1.8 | 0.9 | 1x35 |
| 600 | 258 | 0.387 | 15.0 | 1.8 | 1.0 | 1x50 |
| 800 | 328 | 0.268 | 17.0 | 1.8 | 1.1 | 1x70 |
| 1080 | 404 | 0.193 | 19.0 | 1.8 | 1.1 | 1x95 |
| 1320 | 471 | 0.153 | 21.0 | 1.8 | 1.2 | 1x120 |
| 1600 | 541 | 0.124 | 22.5 | 1.8 | 1.4 | 1x150 |
| 1950 | 626 | 0.0991 | 24.8 | 1.8 | 1.6 | 1x185 |
| 2500 | 750 | 0.0754 | 28.0 | 1.8 | 1.7 | 1x240 |
| 3150 | 864 | 0.0601 | 31.0 | 1.9 | 1.8 | 1x300 |
| 165 | 24 | 12.1 | 11.7 | 1.8 | 0.7 | 2x1.5 |
| 200 | 32 | 7.41 | 12.2 | 1.8 | 0.7 | 2x2.5 |
| 270 | 42 | 4.61 | 13.2 | 1.8 | 0.7 | 2x4 |
| 320 | 53 | 3.08 | 14.0 | 1.8 | 0.7 | 2x6 |
| 430 | 73 | 1.83 | 16.0 | 1.8 | 0.7 | 2x10 |
| 635 | 96 | 1.15 | 19.0 | 1.8 | 0.7 | 2x16 |
| 930 | 130 | 0.727 | 22.5 | 1.8 | 0.9 | 2x25 |
| 185 | 24 | 12.1 | 11.8 | 1.8 | 0.7 | 3x1.5re |
| 230 | 32 | 7.41 | 12.7 | 1.8 | 0.7 | 3x2.5re |
| 280 | 42 | 4.61 | 13.7 | 1.8 | 0.7 | 3x4re |
| 350 | 53 | 3.08 | 14.8 | 1.8 | 0.7 | 3x6re |
| 525 | 73 | 1.83 | 17.0 | 1.8 | 0.7 | 3x10rm |
| 740 | 96 | 1.15 | 19.8 | 1.8 | 0.7 | 3x16rm |
| 1120 | 130 | 0.727 | 23.7 | 1.8 | 0.9 | 3x25rm |
| 1390 | 160 | 0.524 | 25.5 | 1.8 | 0.9 | 3x35rm |
| 1530 | 195 | 0.387 | 25.0 | 1.8 | 1.0 | 3x50sm |
| 2150 | 247 | 0.268 | 28.5 | 1.8 | 1.1 | 3x70sm |
| 3100 | 305 | 0.193 | 31.5 | 1.9 | 1.1 | 3x95sm |
| 3800 | 355 | 0.153 | 36.0 | 2.0 | 1.2 | 3x120sm |
| 4700 | 407 | 0.124 | 38.0 | 2.1 | 1.4 | 3x150sm |
| 5900 | 469 | 0.0991 | 41.0 | 2.2 | 1.6 | 3x185sm |
| 7800 | 551 | 0.0754 | 47.0 | 2.3 | 1.7 | 3x240sm |
| 9700 | 638 | 0.0601 | 55.0 | 2.6 | 1.8 | 3x300sm |
| 1230 | 130 | 0727/1.15 | 25.0 | 1.8 | 0.9/0.7 | 3x25+16 |
| 1550 | 160 | 0.524/1.15 | 27.0 | 1.8 | 0.9/0.7 | 3x35+16 |
| 1800 | 195 | 0.387/0.727 | 27.5 | 1.8 | 1.0/0.9 | 3x50+25 |
| 2500 | 247 | 0.268/0.524 | 31.0 | 1.9 | 1.1/0.9 | 3x70+35 |
| 3410 | 305 | 0.193/0.387 | 35.3 | 2.0 | 1.1/1.0 | 3x95+50 |
| 4300 | 355 | 0.153/0.268 | 38.2 | 2.1 | 1.2/1.1 | 3x120+70 |
| 5220 | 407 | 0.124/0.268 | 42.5 | 2.3 | 1.4/1.1 | 3x150+70 |
| 6600 | 469 | 0.0991/0.193 | 47.0 | 2.4 | 1.6/1.1 | 3x185+95 |
| 8520 | 551 | 0.0754/0.153 | 53.0 | 2.6 | 1.7/1.2 | 3x240+120 |
| 10620 | 638 | 0.0601/0.124 | 58.3 | 2.8 | 1.8/1.4 | 3x300+150 |
| 210 | 24 | 12.1 | 12.5 | 1.8 | 0.7 | 4x1.5re |
| 260 | 32 | 7.41 | 13.5 | 1.8 | 0.7 | 4x2.5re |
| 340 | 42 | 4.61 | 14.6 | 1.8 | 0.7 | 4x4re |
| 440 | 53 | 3.08 | 15.8 | 1.8 | 0.7 | 4x6re |
| 630 | 73 | 1.83 | 17.8 | 1.8 | 0.7 | 4x10rm |
| 920 | 96 | 1.15 | 21.5 | 1.8 | 0.7 | 4x16rm |
| 1410 | 130 | 0.727 | 25.7 | 1.9 | 0.9 | 4x25rm |
| 1830 | 160 | 0.524 | 27.6 | 2.0 | 0.9 | 4x35rm |
| 1960 | 195 | 0.387 | 28.5 | 2.0 | 1.0 | 4x50sm |
| 2730 | 247 | 0.268 | 33.0 | 2.2 | 1.1 | 4x70sm |
| 3900 | 305 | 0.193 | 37.0 | 2.3 | 1.1 | 4x95sm |
| 4800 | 355 | 0.153 | 40.5 | 2.4 | 1.2 | 4x120sm |
| 6010 | 407 | 0.124 | 44.8 | 2.6 | 1.4 | 4x150sm |
| 7400 | 469 | 0.0991 | 49.0 | 2.7 | 1.6 | 4x185sm |
| 9700 | 551 | 0.0754 | 55.0 | 2.9 | 1.7 | 4x240sm |
| 240 | 18 | 12.1 | 13.3 | 1.8 | 0.7 | 5x1.5 |
| 310 | 24 | 7.41 | 14.3 | 1.8 | 0.7 | 5x2.5 |
| 400 | 31.5 | 4.61 | 15.7 | 1.8 | 0.7 | 5x4 |
| 525 | 40 | 3.08 | 17.0 | 1.8 | 0.7 | 5x6 |
| 750 | 55 | 1.83 | 19.3 | 1.8 | 0.7 | 5x10 |
| 1120 | 72 | 1.15 | 23.5 | 1.8 | 0.7 | 5x16 |
| 1750 | 98 | 0.727 | 28.2 | 1.8 | 0.9 | 5x25 |
| 2200 | 120 | 0.524 | 30.8 | 1.9 | 0.9 | 5x35 |
| 2950 | 146 | 0.387 | 35.1 | 2.1 | 1.0 | 5x50 |
