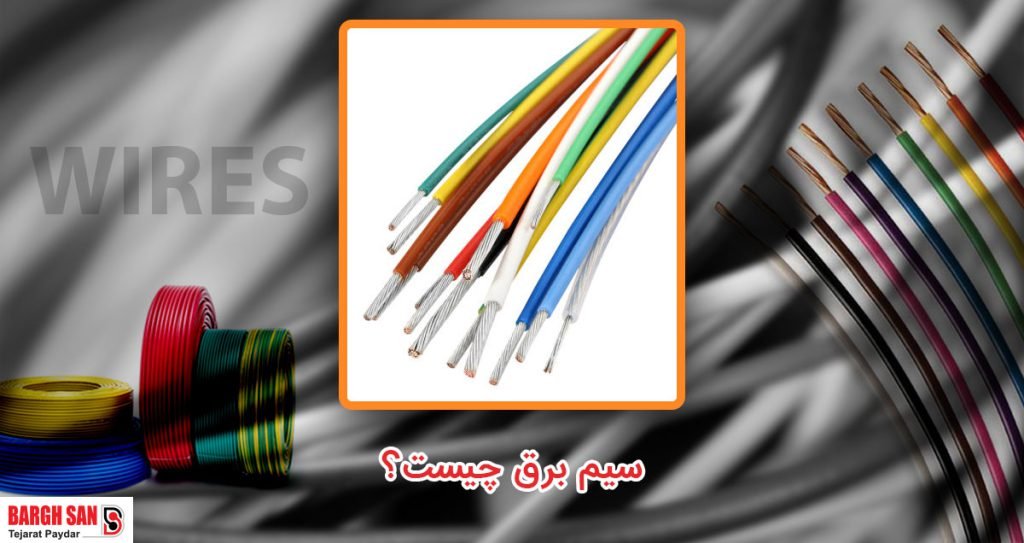

سیم برق چیست؟

زندگی مدرن امروزی بدون برق تقریباً غیرقابل تصور است. از روشنایی خانه‌ها گرفته تا کارکرد پیچیده‌ترین ماشین‌آلات صنعتی، همه‌چیز به جریان الکتریکی وابسته است. سیم برق یکی از مهم‌ترین اجزای زیرساختی در سیستم‌های برقی و الکترونیکی است. بدون سیم‌های برق، انتقال انرژی الکتریکی بین تولیدکننده و مصرف‌کننده امکان‌پذیر نیست. در این مقاله سعی شده تا نگاهی عمیق به ماهیت، ساختار، کاربرد، استانداردها و مسائل ایمنی سیم برق داشته باشیم.

تعریف سیم برق

سیم برق، هادی‌ای است که انرژی الکتریکی را از یک نقطه به نقطه‌ای دیگر منتقل می‌کند. این سیم‌ها معمولاً از فلزی چون مس ساخته شده‌ است و با عایق‌هایی پوشیده می‌شوند تا از انتقال ناخواسته جریان به محیط یا افراد جلوگیری شود. البته ما سیم‌های برق بدون عایق نیز داریم که در برخی موارد استفاده می‌شوند.

اجزای تشکیل‌دهنده سیم برق

• هادی (Conductor): بخش اصلی که جریان را عبور می‌دهد، از جنس مس است.
• عایق (Insulation): لایه‌ای از جنس PVC است که از تماس الکتریکی جلوگیری می‌کند.

هادی سیم برق

هادی سیم برق می‌تواند به 4 حالت مختلف در یک سیم استفاده شود که عبارت است از:

• مفتول (کلاس 1): در این نوع هادی رسانا به صورت یک رشته سخت مسی استفاده می‌شود که مقاومت مکانیکی بالایی دارد و در محیط‌های بدون پیچ و خم کاربرد دارد.
• نیمه‌ افشان (کلاس2): در این نوع هادی رسانا به صورت چند رشته مفتول مسی استفاده می‌شود که نسبت به هادی مفتولی انعطاف پذیری بهتری دارد.
• افشان (کلاس5): در این نوع هادی رسانا دارای تعداد زیادی تارهای نازک است که انعطاف پذیری بالایی دارد.
• سوپرافشان (کلاس 6): در این نوع هادی رسانا دارای تارهای خیلی نازک تر از افشان است که برای کارهایی با ظرافت بیشتر کارایی دارد.

توجه: بر اساس استانداردهای جهانی استفاده از سیم برق با هادی مفتولی الزامی می‌باشد و در مواردی که سیم کشی دارای پیچ و خم‌های زیادی باشد برقکار مجاز است تا از سیم برق افشان استفاده کند. به دلیل سهولت در استفاده، سیم برق افشان در مقاطع پایین تر کاربرد بیشتری نسبت به سیم برق مفتول دارد و بیشتر استفاده می‌شود.

جنس‌هادی سیم برق

فلز مس برای ساخت هادی سیم برق استفاده می‌شود. این فلز دارای رسانایی بسیار بالا، دوام خوب و انعطاف‌پذیری مناسب است. به همین دلیل در اغلب کاربردهای عمومی و تخصصی، انتخاب اول مهندسان برق است.

عایق سیم برق

عایق سیم نیز از اهمیت بالایی برخوردار است. عایق‌ها برای جلوگیری از تماس جریان برق با محیط و افراد استفاده می‌شوند. جنس عایق سیم، PVC یا پلی وینیل کلراید است که مقاوم در برابر حرارت و مواد شیمیایی است. این ماده به دلیل قیمت مناسب و خواص مکانیکی خوب، کاربرد گسترده‌ای دارد.

سطح مقطع سیم برق چیست؟

سطح مقطع سیم برق به مساحت تشکیل دهنده یک سیم گفته می‌شود که با توجه به دایره بودن سطح تشکیل دهنده آن، بر اساس میلیمتر مربع یا mm2 اعلام می‌شود. در خواندن عبارت یک سیم برق از یک جمله به صورت 1x (x) استفاده می‌شود که عدد یک ابتدا نشان دهنده تک رشته بودن سیم و عدد دوم بیانگر ابعاد سطح مقطع آن می‌باشد. سطح مقطع سیم‌ها بر اساس یک استاندارد ثابت و معین برای سیم برق‌های ساختمان به صورت زیر وجود دارد:
0/5، 0/75، 1، 1/5، 2/5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240 و 300

رنگبندی سیم برق

سیم برق‌های عایق‌دار به دلیل سهولت در تشخیص فاز، نول، ارت و سیم‌های واسطه از یکدیگر و تفکیک آن‌ها برای یک برق کار بر اساس استاندارد با رنگبندی‌های مختلف و گوناگونی تولید می‌شوند. این رنگ بندی‌ها بر اساس استاندارد‌های جهانی تعیین شده‌اند بنابراین تولید کنندگان سیم برق ساختمانی نیز در تولیدات خود رنگ انواع سیم برق را بر اساس استاندارد تولید می‌کنند. رنگ‌های رایج سیم‌های برق ساختمانی عبارتند از: قرمز، مشکی، آبی، زرد، سبز، قهوه ای و ارت.

انتخاب ضخامت مناسب سیم برق

ضخامت یا قطر عایق سیم‌ها نیز براساس سطح مقطع (میلی‌متر مربع) اندازه‌گیری می‌شود. این پارامتر بسته به مقدار جریان عبوری از هادی سیم انتخاب می‌شود. استفاده از سیم با ضخامت نامناسب می‌تواند باعث داغ‌ شدن سیم، کاهش راندمان و حتی آتش‌سوزی شود.

کاربردهای سیم برق

• انتقال برق در ساختمان‌ها (سیم‌کشی داخلی): برای تأمین برق وسایل روشنایی، پریزها، کولر، تلویزیون، یخچال و سایر لوازم خانگی.
• صنعت و کارخانه‌ها: برای تأمین برق ماشین‌آلات صنعتی، تابلوهای برق و سیستم‌های کنترل.
• خودرو و وسایل نقلیه: برای تأمین برق چراغ‌ها، سیستم صوتی، باتری و سیستم‌های الکترونیکی خودرو.
• وسایل الکتریکی و الکترونیکی: در طراحی و ساخت وسایل برقی مانند کامپیوتر، تلویزیون، شارژر و سایر تجهیزات.

سیم برق ارت

سیم ارت یا سیم اتصال به زمین یکی از اجزای حیاتی در سیستم‌های برق‌کشی به‌شمار می‌رود که نقش آن هدایت جریان‌های نشتی و جلوگیری از بروز خطرات احتمالی مانند برق‌گرفتگی یا آتش‌سوزی است. این سیم به‌عنوان یک هادی ایمنی عمل کرده و با انتقال جریان‌های اضافی یا ناخواسته به زمین، از جان انسان‌ها و تجهیزات الکتریکی محافظت می‌کند. یکی از مشخصه‌های ظاهری این سیم، رنگ‌بندی زرد و سبز آن است که در بسیاری از کشورها به‌عنوان “سیم زمین” یا Ground Wire شناخته می‌شود. همچنین، به‌کارگیری سیم ارت موجب کاهش بار الکتریسیته ساکن و ارتقای سطح ایمنی در مدارهای الکتریکی می‌گردد.

شما میتوانید برا اطلاعات بیشتر در مورد سیم برق ارت و نحوه اتصال آن به مقاله سیم ارت را به کجا وصل کنیم؟ مراجعه نمایید.

ایمنی در استفاده از سیم برق

ایمنی در استفاده از سیم برق، یکی از مهم‌ترین مسائل در طراحی، نصب و بهره‌برداری از سیستم‌های الکتریکی است. بی‌توجهی به نکات ایمنی می‌تواند منجر به حوادثی چون برق‌گرفتگی، آتش‌سوزی، صدمات مالی و جانی، یا از کار افتادن تجهیزات حیاتی شود. از این رو، شناخت و رعایت اصول ایمنی نه‌تنها برای مهندسین برق، بلکه برای کاربران عادی نیز ضروری است. برخی ازخطرات مهم و قابل توجه در استفاده نامناسب از سیم برق به صورت زیر است:

• برق‌گرفتگی انسان: تماس مستقیم با سیم لخت یا سیمی با عایق آسیب‌دیده ممکن است باعث عبور جریان از بدن انسان شده و منجر به شوک الکتریکی یا حتی مرگ شود.
• آتش‌سوزی ناشی از اتصال کوتاه یا اضافه‌بار: استفاده از سیمی با سطح مقطع نامتناسب با جریان مصرفی، یا اتصال نادرست آن، می‌تواند منجر به گرم شدن بیش از حد سیم، ذوب شدن عایق و نهایتاً آتش‌سوزی شود.
• خرابی تجهیزات برقی: افت ولتاژ یا نوسانات ناشی از سیم‌کشی نامناسب ممکن است باعث آسیب دائمی به دستگاه‌ها شود.

علائم خرابی سیم‌ برق

خرابی سیم‌های برق یکی از مشکلات رایج و خطرناک در سیستم‌های الکتریکی است که اگر به موقع تشخیص داده نشود، می‌تواند منجر به بروز خطرات جدی مانند آتش‌سوزی، برق‌گرفتگی یا خرابی تجهیزات شود. شناخت علائم خرابی سیم‌ها به شما کمک می‌کند تا پیش از وقوع حادثه، اقدامات اصلاحی و تعویض سیم‌ها را انجام دهید. برخی از علائم رایج خرابی سیم برق به صورت زیر است:

• گرم شدن بیش از حد سیم: وقتی سیمی بیش از حد داغ می‌شود، معمولاً نشانه عبور جریان بیشتر از ظرفیت اسمی آن است یا اینکه اتصال نامناسبی در مسیر وجود دارد. گرم شدن سیم باعث نرم شدن و ذوب شدن عایق می‌شود که خطر آتش‌سوزی را بالا می‌برد.
• تغییر رنگ عایق سیم: رنگ عایق سیم در اثر حرارت زیاد، تابش نور، رطوبت یا مواد شیمیایی ممکن است تغییر کند. معمولاً تیره شدن، سوختگی یا پوسته پوسته شدن عایق، علامت آسیب حرارتی است.
• بوی سوختگی یا دود: بوی سوختگی پلاستیک یا عایق، یکی از اولین نشانه‌های خرابی سیم است.
• جرقه زدن یا برق‌گرفتگی ناگهانی: جرقه یا صدای نویز الکتریکی در محل سیم‌کشی، می‌تواند نشان‌دهنده اتصال کوتاه یا قطع و وصل نامناسب در سیم‌ها باشد.
• قطع و وصل ناگهانی جریان برق: اگر در یک مدار، برق به صورت متناوب قطع و وصل شود، ممکن است سیم‌کشی دچار مشکل شده باشد.
• حالت فیزیکی غیرعادی: سیم‌های خمیده، ترک خورده، پوسته شده یا له شده، علائم فیزیکی خرابی هستند.

روش‌های تست و بررسی سیم برق

بررسی وضعیت سیم‌های برق، یکی از مهم‌ترین مراحل در نگهداری سیستم‌های الکتریکی است که به منظور جلوگیری از خرابی، آتش‌سوزی و خطرات جانی انجام می‌شود. روش‌های مختلفی برای تست و تشخیص سلامت سیم‌ها وجود دارد که هر کدام کاربرد و مزایای خاص خود را دارند. در ادامه، روش‌های رایج و تخصصی تست سیم‌های برق را بررسی می‌کنیم. تست‌های مهم در بررسی سیم برق به صورت زیر است:

• تست مقاومت عایق
• تست پیوستگی
• تست جریان نشتی
• تست ولتاژ
• تست حرارتی

نکات مهم در تست سیم‌ها

• همیشه قبل از انجام تست، جریان برق را قطع کنید تا خطر برق‌گرفتگی کاهش یابد.
• از تجهیزات تست معتبر و استاندارد استفاده کنید.
• در صورت مشاهده هرگونه مشکل یا علائم خرابی سیم، سریعاً نسبت به تعویض یا تعمیر آن اقدام کنید.

جمع‌بندی نهایی

سیم برق اگرچه جزئی ساده به نظر می‌رسد، اما نقشی بسیار حیاتی در عملکرد تمام سیستم‌های الکتریکی ایفا می‌کند. شناخت درست انواع سیم، ساختار، کاربرد و رعایت نکات ایمنی می‌تواند به بهبود عملکرد سیستم‌های برقی و جلوگیری از خطرات احتمالی کمک شایانی کند. آینده‌ی سیم برق با توجه به پیشرفت‌های فناوری، به سمت هوشمندسازی و پایداری زیست‌محیطی پیش می‌رود.
