در دنیای مدرن امروز، سیم NYAF یکی از پرکاربردترین انواع سیم‌های برق است که به دلیل ویژگی‌های منحصر به فردی مانند انعطاف‌پذیری بالا، مقاومت مناسب در برابر حرارت و توانایی عبور جریان‌های الکتریکی، در صنایع مختلف و تأسیسات برقی ساختمان‌ها بسیار مورد استفاده قرار می‌گیرد. این سیم در گروه سیم‌های افشان قرار دارد که روکش آن معمولاً از جنس PVC است که خواص عایقی مناسبی دارد.
هدف این مقاله بررسی کامل سیم NYAF از جنبه‌های مختلف فنی، کاربردی و ایمنی است. در ادامه به ساختار، انواع، کاربردها، روش‌های نصب و نگهداری و همچنین مقایسه آن با سایر سیم‌ها پرداخته می‌شود تا تصویری جامع و کامل از این نوع سیم در اختیار خواننده قرار گیرد.
در صفحات استاندارد VDE، می‌توانید با معانی حروف مختلف آشنا شوید. عبارت NYAF نشان‌دهنده سیمی با هسته افشان مسی و عایق پی‌وی‌سی است. معنی تمام حروف این کد به تفکیک به صورت زیر است:
این استاندارد با بهره‌گیری از حروف گوناگون، ویژگی‌های متنوعی از سیم‌ها و کابل‌های برق را مشخص می‌کند. شما می‌توانید برای اطلاعات بیشتر در مورد استاندارد VDE، مقاله استاندارد VDE چیست را مطالعه نمایید.
سیم NYAF از دو بخش اصلی تشکیل شده است؛ هادی وعایق.

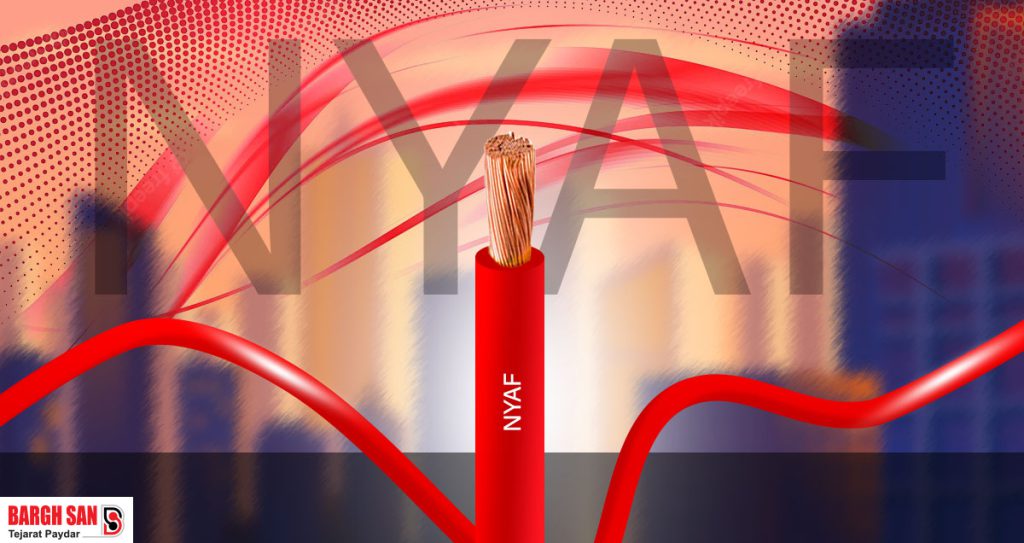

هسته اصلی سیم NYAF از تارهای نازک مسی ساخته شده است که به صورت افشان (Flexible) در کنار هم قرار گرفته‌اند. استفاده از تارهای نازک به جای یک هادی مفتولی واحد باعث انعطاف‌پذیری بسیار بالاتر سیم می‌شود. این ویژگی به خصوص در مسیرهایی که سیم نیاز به خم شدن و حرکت دارد بسیار مهم است.
مس به عنوان هادی انتخاب شده به دلیل رسانایی الکتریکی بسیار خوب، مقاومت مناسب در برابر خوردگی مطلوب شناخته شده است. کیفیت مس به کار رفته در هادی سیم‌های NYAF معمولاً از نوع استاندارد صنعتی با درصد خلوص بالا است تا افت ولتاژ و حرارت تولید شده به حداقل برسد.
عایق سیم NYAF از جنس PVC (پلی وینیل کلراید) ساخته می‌شود که دارای خواص عایقی عالی و مقاومت در برابر عوامل مختلف است. این عایق به سیم توانایی مقاومت در برابر شرایط محیطی مختلف را می‌دهد و ایمنی استفاده را تضمین می‌کند.
ضخامت عایق طبق استانداردهای تعیین شده متغیر است و به منظور تحمل ولتاژ کاری مشخص طراحی می‌شود. در کاربردهای معمولی، ولتاژ نامی سیم NYAF در محدوده 300/500 و 450/750 ولت قرار دارد که مناسب برای مصرف خانگی و صنعتی سبک است.
سیم‌های NYAF در مقطع های نیم (0.5 میلیمتر مربع)، هفتاد و پنج صدم (0.75 میلیمتر مربع) و یک میلیمتر مربع با ولتاژ 300/500 ولت قابل استفاده هستند. همچنین، از مقاطع 1.5 میلیمتر مربع به بالا با ولتاژ 450/750 ولت نیز موجود هستند.
مقدار تحمل جریان در سیم‌های NYAF بسته به مقطع آنها متغیر است و با سایر سیم‌ها متفاوت است. این ویژگی اهمیت زیادی در انتخاب مناسب‌ترین سیم برای هر نوع کاربری دارد و باید با دقت در نظر گرفته شود. همچنین می‌توانید برای اطلاعات دقیق تر در مورد مقدار جریان انتقالی در هر سطح مقطع به مقاله جدول محاسبه جریان سیم و کابل مراجعه نمایید.
سیم NYAF بسته به سایز هادی و ضخامت عایق به دسته‌های مختلف تقسیم می‌شود که هر یک برای کاربردهای متفاوت مناسب هستند. سایزهای کوچک‌تر که معمولاً از 0.5 تا 1.5 میلیمتر مربع هستند، در تجهیزات الکترونیکی و سیم‌کشی‌های کم‌جریان کاربرد دارند و به دلیل انعطاف زیاد برای اتصال قطعات ظریف و دستگاه‌های کوچک مناسب هستند. سایزهای متوسط مانند 2.5 تا 10 میلیمتر مربع بیشتر در برق‌رسانی داخلی ساختمان‌ها، تابلوهای فرمان و تجهیزات برقی معمولی استفاده می‌شوند. سایزهای بزرگ‌تر که از 16 میلیمتر مربع به بالا هم تولید می‌شوند، در صنایع و مکان‌هایی که جریان‌های بالا عبور می‌کنند کاربرد دارند. این تقسیم‌بندی به مهندسین و نصابان امکان می‌دهد تا بر اساس نیاز و شدت جریان، سیم مناسب را انتخاب کنند و از بروز مشکلات احتمالی جلوگیری شود.
سیم NYAF به دلیل ساختار خاص خود که ترکیبی از انعطاف‌پذیری بالا و مقاومت الکتریکی خوب است، در طیف وسیعی از کاربردها استفاده می‌شود. مهم‌ترین حوزه کاربرد این سیم، سیم‌کشی داخلی ساختمان‌ها است که در آن نیاز به سیم‌هایی با انعطاف بالا و عایق‌بندی مناسب وجود دارد. علاوه بر آن، در تجهیزات الکترونیکی و تابلوهای کنترل، سیم NYAF به دلیل قابلیت اتصال آسان و حرکت پذیری بالا مورد استفاده قرار می‌گیرد. در صنایع سبک، مانند موتورهای کوچک و ابزارهای قابل حمل، این سیم به دلیل مقاومت مکانیکی مناسب و انعطاف‌پذیری زیاد، انتخاب بهتری نسبت به سیم‌های مفتولی است. همچنین در شرایطی که سیم باید در معرض لرزش و خم‌شدگی مداوم باشد، مانند ربات‌ها یا دستگاه‌های متحرک، سیم NYAF بهترین گزینه است. این تنوع کاربرد باعث شده که سیم NYAF در بسیاری از پروژه‌ها و سیستم‌های برقی جایگاه ویژه‌ای داشته باشد.
سیم برق افشان NYAF طبق استاندارد در تمام رنگ‌های زیر قابل تهیه است:
آبی، قرمز، مشکی، زرد، سبز، قهوه‌ای و ارت (زرد با خط سبز ).
این رنگ‌ها توسط شرکت‌های تولیدکننده انتخاب شده‌اند تا سیم‌های مختلف به‌راحتی از هم تفکیک شوند و استفاده از آنها آسان‌تر گردد.
برای استفاده ایمن و بهینه از سیم NYAF، باید نکات مهمی در هنگام نصب و نگهداری آن رعایت شود. ابتدا باید از ابزارهای مناسب برای برش و لخت کردن سیم استفاده کرد تا رشته‌های نازک مسی آسیب نبینند و سیم خاصیت انعطاف‌پذیری خود را حفظ کند. همچنین رعایت استانداردهای طول مسیر کابل‌کشی و اطمینان از محکم بودن اتصالات در ترمینال‌ها از جمله نکات مهمی است که به جلوگیری از اتصالات ضعیف و خطرات احتمالی کمک می‌کند. سیم‌های NYAF باید از تماس مستقیم با سطوح تیز، حرارت بالا یا مواد شیمیایی خورنده محافظت شوند و در صورت لزوم از لوله‌ها یا کانال‌های مخصوص برای حفاظت مکانیکی استفاده شود. در نهایت آموزش افراد مجاز برای نصب، نگهداری و بررسی دوره‌ای سیم‌ها اهمیت فراوانی دارد تا عملکرد سیستم برقی همواره در شرایط ایمن باقی بماند.
سیم NYAF نسبت به سیم‌های مفتولی مانند سیم های NYA دارای ویژگی‌های متفاوتی است که باعث تمایز کاربردی آنها می‌شود. هادی سیم NYAF از تارهای نازک مسی تشکیل شده و به همین دلیل انعطاف‌پذیری بسیار بالایی دارد، در حالی که سیم NYA مفتولی است و به همین دلیل سخت‌تر و شکننده‌تر است. این تفاوت باعث شده که سیم NYAF در شرایطی که نیاز به حرکت و خم شدن زیاد است، ترجیح داده شود، در حالی که سیم NYA بیشتر برای سیم‌کشی‌های ثابت و مسطح استفاده می‌شود. قیمت سیم NYAF معمولاً بالاتر از NYA به دلیل ساختار رشته‌ای و مواد به کار رفته است اما در کاربردهای خاص که انعطاف‌پذیری و دوام مهم است، این هزینه توجیه‌پذیر است.
تولید و استفاده از سیم NYAF تابع استانداردهای ملی و بین‌المللی است که تضمین‌کننده کیفیت و ایمنی این سیم‌ها هستند. استاندارد IEC 60228 به عنوان مرجع بین‌المللی مشخصات هادی‌ها را تعریف کرده و در ایران نیز استاندارد ISIRI 3081 برای سیم و کابل‌های برق کاربرد دارد. این استانداردها ویژگی‌هایی مانند قطر هادی، مقاومت الکتریکی، ضخامت عایق و خواص مکانیکی را مشخص می‌کنند. علاوه بر این، قوانین و مقررات ملی ساختمان نیز نصب و بهره‌برداری از سیم‌های برق را تحت کنترل دارد تا از حوادث و مشکلات ناشی از سیم‌کشی ناصحیح جلوگیری شود. همچنین انجام آزمون‌های دوره‌ای و بازرسی‌های فنی از الزامات رعایت استانداردها در سیستم‌های برقی است.
برای حفظ عملکرد صحیح و طول عمر سیم NYAF، نگهداری و تست منظم اهمیت ویژه‌ای دارد. تست مقاومت الکتریکی و عایقی سیم به کمک دستگاه‌های مخصوص باید در بازه‌های زمانی مشخص انجام شود تا وجود هرگونه خرابی، شکستگی یا پوسیدگی مشخص شود. همچنین بررسی فیزیکی سیم برای تشخیص ترک خوردگی، آسیب‌های مکانیکی یا تغییر رنگ عایق می‌تواند نشانه‌های اولیه خرابی باشد. لازم است سیم‌ها از قرار گرفتن در معرض شرایط نامساعد مانند رطوبت زیاد، اشعه UV، دمای بسیار بالا یا مواد خورنده محافظت شوند. در نهایت، تعمیر و تعویض به موقع سیم‌های آسیب‌دیده از بروز حوادث جدی جلوگیری می‌کند.
سیم NYAF به عنوان یکی از بهترین گزینه‌ها برای سیم‌کشی‌های داخلی، تجهیزات الکترونیکی و کاربردهای صنعتی سبک شناخته می‌شود. ساختار هادی افشان و عایق PVC با کیفیت، آن را به سیمی انعطاف‌پذیر، مقاوم و قابل اعتماد تبدیل کرده است. این سیم در مقایسه با سیم‌های مفتولی و کابل‌های ضخیم‌تر، برای کاربردهایی که نیاز به حرکت و خم شدن است، بهترین انتخاب است. رعایت استانداردها، نکات ایمنی و نگهداری مناسب، استفاده از این سیم را در پروژه‌های مختلف بهینه می‌کند و موجب افزایش ایمنی و طول عمر سیستم‌های برقی می‌شود. با پیشرفت فناوری‌های ساخت و مواد جدید، سیم NYAF روز به روز کاربردهای گسترده‌تر و کیفیت بهتری خواهد یافت.
