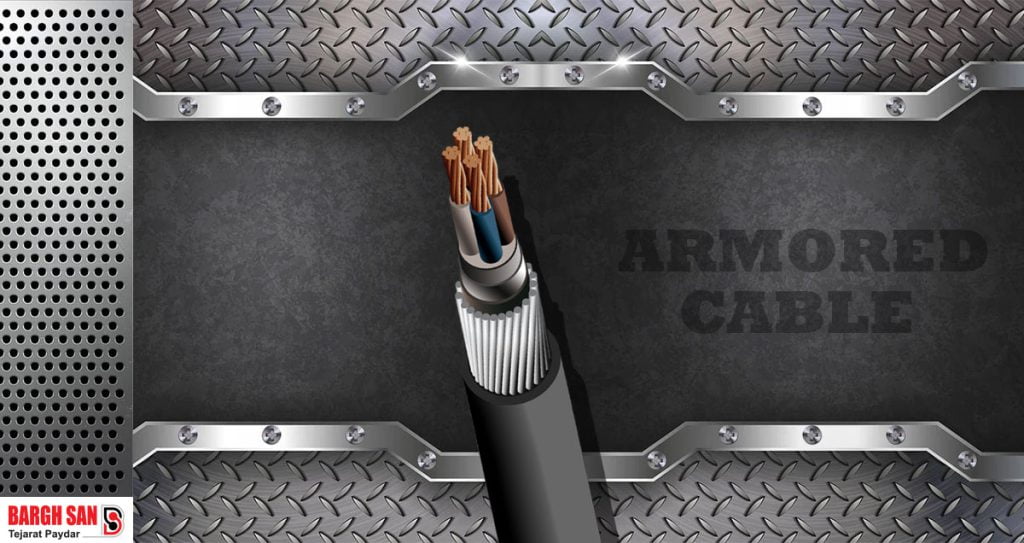

کابل زره دار، که در صنعت برق با نام‌های کابل آرموردار یا کابل مسلح نیز شناخته می‌شود، نوعی کابل الکتریکی است که با یک لایه محافظ خارجی به نام «زره» تقویت شده است. این لایه زره که معمولاً از جنس فلزاتی مانند فولاد یا آلومینیوم ساخته می‌شود، نقش حیاتی در محافظت از هادی‌ها و عایق داخلی کابل در برابر طیف وسیعی از آسیب‌های فیزیکی، مکانیکی و محیطی ایفا می‌کند. هدف اصلی از تعبیه این لایه محافظتی، افزایش قابل توجه طول عمر کابل، بهبود عملکرد پایدار آن و ارتقاء سطح ایمنی در محیط‌های عملیاتی است. این ویژگی متمایز، کابل زره دار را از کابل‌های معمولی بدون زره متمایز می‌سازد و آن را به یک راهکار مطمئن برای انتقال انرژی و سیگنال در شرایط دشوار تبدیل می‌کند. در واقع، وجود زره نه تنها یک ویژگی فیزیکی افزوده است، بلکه ارزش اصلی این کابل‌ها را در قابلیت اطمینان بالاتر، کاهش خطرات احتمالی و تداوم عملیاتی در محیط‌های صنعتی و پرخطر تعریف می‌کند. این امر به نوبه خود منجر به کاهش هزینه‌های نگهداری و بهبود بهره‌وری کلی سیستم می‌شود.
نیاز به کابل زره دار در محیط‌هایی با ریسک بالای آسیب مکانیکی، شرایط محیطی سخت و تهدیدات بیولوژیکی به وضوح مشاهده می‌شود. این کابل‌ها برای مقاومت در برابر فشار، سایش، ضربه، له شدگی و همچنین نفوذ رطوبت، مواد شیمیایی خورنده و گرد و غبار طراحی شده‌اند. علاوه بر این، لایه زره می‌تواند در برابر آسیب‌های ناشی از جوندگان نیز مقاومت کند، که یک مزیت مهم در تاسیسات زیرزمینی و بیرونی به شمار می‌رود. در بسیاری از موارد، کابل‌های زره دار به عنوان جایگزینی مطمئن و مقرون به صرفه برای استفاده از لوله‌های محافظ (Conduits) عمل می‌کنند. این ویژگی به این معناست که حفاظت مکانیکی به صورت یکپارچه در ساختار کابل تعبیه شده است و نیاز به اقدامات حفاظتی خارجی اضافی را کاهش می‌دهد، که این امر منجر به ساده‌سازی فرآیند نصب و کاهش هزینه‌های کلی پروژه می‌شود. بنابراین، کابل‌های زره دار تنها یک گزینه نیستند، بلکه در محیط‌هایی که کابل‌های استاندارد ممکن است به سرعت دچار خرابی شوند یا خطرات ایمنی ایجاد کنند، یک ضرورت مهندسی محسوب می‌شوند.
کابل زره دار از چندین لایه مجزا تشکیل شده است که هر یک وظیفه خاصی را بر عهده دارند و در کنار هم، عملکرد و محافظت جامع کابل را تضمین می‌کنند. درک این اجزا برای شناخت قابلیت‌ها و محدودیت‌های این کابل‌ها ضروری است.
هادی، اصلی‌ترین بخش هر کابل، وظیفه هدایت جریان الکتریکی را بر عهده دارد. این جزء حیاتی معمولاً از مس (Copper) یا آلومینیوم (Aluminum) ساخته می‌شود. هادی‌های مسی به دلیل رسانایی الکتریکی بالاتر و نیاز به سطح مقطع کوچکتر برای انتقال جریان مشابه، در بسیاری از صنایع و کاربردهای فشار ضعیف پرکاربردتر هستند. در مقابل، کابل‌های آلومینیومی به دلیل قیمت پایین‌تر، به‌ویژه در سطح مقطع‌های بالاتر از 50 میلی‌متر مربع، مورد توجه قرار می‌گیرند و در خطوط هوایی با تقویت فولادی (مانند کابل ACSR) نیز کاربرد دارند. انتخاب بین مس و آلومینیوم یک تصمیم مهندسی است که بین عملکرد الکتریکی و ملاحظات اقتصادی تعادل برقرار می‌کند؛ در حالی که مس برتری فنی دارد، آلومینیوم راهکاری مقرون‌به‌صرفه‌تر برای ظرفیت‌های بالا ارائه می‌دهد.
لایه عایق، هادی‌های کابل را از یکدیگر و از محیط خارجی جدا می‌کند تا از نشت جریان الکتریکی، اتصال کوتاه و خطرات برق‌گرفتگی جلوگیری شود. مواد رایج برای عایق شامل پلی وینیل کلراید (PVC) ، پلی اتیلن کراس لینک (XLPE) و PE هستند. در حالی که PVC به دلیل انعطاف‌پذیری و قیمت مناسب، کاربرد گسترده‌ای در کابل‌های فشار ضعیف دارد، XLPE نیز به دلیل مقاومت عایقی بالاتر، تحمل دمایی بیشتر و مقاومت شیمیایی بهتر، علاوه بر کابل‌های فشار متوسط و قوی، در کابل‌های فشار ضعیف نیز مورد استفاده قرار می‌گیرد. این ویژگی‌ها به کابل اجازه می‌دهند تا در شرایط سخت‌تر و با ولتاژهای بالاتر به صورت ایمن عمل کند. انتخاب نوع عایق مستقیماً بر میزان ولتاژ قابل تحمل، مقاومت حرارتی و شیمیایی کابل تأثیر می‌گذارد. این لایه نه تنها برای جلوگیری از شوک الکتریکی حیاتی است، بلکه تضمین‌کننده انتقال پایدار و ایمن جریان برق در طول عمر کابل، به ویژه در مواجهه با تنش‌های محیطی و عملیاتی است.
اگر قبل از آرمورد لایه‌های مختلفی وجود داشته باشند، برای جدا کردن آرمور از لایه قبلی از بدینگ استفاده می‌کنند. در برخی موارد بین آرمور و لایه قبلی خود فقط فیلر وجود دارد و در برخی موارد دیگر آرمور بلافاصله بعد از عایق قرار می‌گیرد. بدینگ و فیلر معمولا از جنس فیلر هستند.
زره، لایه محافظ مکانیکی اصلی کابل زره دار است که ویژگی متمایزکننده آن محسوب می‌شود. این لایه معمولاً از فولاد (مانند سیم فولادی گالوانیزه) یا آلومینیوم ساخته می‌شود. وظیفه اصلی زره، محافظت از کابل در برابر ضربه، فشار، سایش، کشش و حتی آسیب جوندگان است. . بنابراین، زره یک راهکار حفاظتی چند منظوره ارائه می‌دهد که مقاومت فیزیکی تضمین می‌کند.
غلاف بیرونی یا ژاکت، بیرونی‌ترین لایه کابل زره دار است که به عنوان اولین خط دفاعی در برابر عوامل محیطی عمل می‌کند. این لایه معمولاً از PVC یا ترکیبات مشابه ساخته می‌شود. در حالی که PVC در برابر پاشش آب و سایش مکانیکی معمولی مقاومت قابل قبولی دارد، اما برای غوطه‌وری دائمی در آب یا مواجهه طولانی‌مدت با اشعه فرابنفش (UV) بدون افزودنی‌های خاص، مناسب نیست و مقاومت پایینی در برابر مواد شیمیایی و روغن‌ها دارد. این لایه نه تنها به دوام و طول عمر کابل کمک می‌کند، بلکه محل چاپ اطلاعات مهمی مانند نام شرکت سازنده، علائم تجاری، استانداردها و متراژ کابل است که برای شناسایی و مدیریت محصول حیاتی است.
این نوع آرمورد از نوارهای تخت فولادی یا آلومینیومی تشکیل شده که به‌صورت مارپیچی یا طولی دور کابل پیچیده می‌شوند. آرمورد نواری معمولاً در کابل‌های چند رشته‌ای با فشار ضعیف استفاده می‌شود و مقاومت متوسطی در برابر ضربات مکانیکی ایجاد می‌کند. بیشتر در محیط‌های داخلی یا کابل‌کشی داخل کانال‌های زیرزمینی یا دیواری استفاده می‌شود که در آن فشار مکانیکی شدید وجود ندارد. این نوع آرمورد نسبتاً اقتصادی و سبک‌تر از نوع سیمی است
این نوع آرمورد از سیم‌های فولادی یا آلومینیومی گرد تشکیل شده که به‌صورت مارپیچی روی غلاف کابل پیچیده می‌شوند. این نوع آرمورد استحکام مکانیکی بسیار بالاتری نسبت به آرمورد نواری دارد و برای کابل‌هایی که در مسیرهای سخت یا به‌صورت دفن مستقیم در زمین استفاده می‌شوند، بسیار مناسب است. آرمورد مفتولی یکی از پرکاربردترین آرموردها در کابل‌های برق صنعتی و توزیع فشار ضعیف و متوسط است. به دلیل ماهیت رسانای آن، معمولاً در کابل‌های چند رشته‌ای به کار می‌رود
این نوع آرموردها نوارهای فلزی تخت و صاف دارد که برای ایجاد یک لایه محافظ روی کابل‌ها استفاده می‌شوند و از جنس فولاد گالوانیزه یا آلومینیوم هستند.
کابل‌های زره دار به دلیل ساختار مستحکم و قابلیت‌های محافظتی منحصر به فرد خود، در طیف وسیعی از صنایع و محیط‌ها کاربرد دارند. این کاربردها فراتر از انتقال ساده برق بوده و شامل حفاظت از زیرساخت‌های حیاتی در شرایط دشوار می‌شود.
کابل‌های زره دار به دلیل مقاومت بی‌نظیر در برابر آسیب‌های مکانیکی، در محیط‌های صنعتی سنگین مانند کارخانه‌ها، کارگاه‌ها، نیروگاه‌ها و مجتمع‌های تولیدی که ماشین‌آلات و تجهیزات سنگین وجود دارند، کاربرد گسترده‌ای دارند. این کابل‌ها به طور مؤثر در برابر فشار، سایش، ضربه و له شدگی ناشی از فعالیت‌های صنعتی مقاومت می‌کنند. این قابلیت مقاومت، نه تنها از خرابی کابل‌ها جلوگیری می‌کند، بلکه تداوم عملیات و ایمنی کارکنان را در این محیط‌های پرخطر تضمین می‌نماید. توانایی کابل‌های زره دار در تحمل این تنش‌ها، آن‌ها را به عنصری حیاتی برای حفظ زمان کارکرد صنعتی و جلوگیری از خسارات پرهزینه تبدیل کرده است.
یکی از مهم‌ترین کاربردهای کابل زره دار، قابلیت دفن مستقیم در زیر خاک، داخل کانال‌ها، لوله‌ها یا داکت‌های برق است. زره کابل از آن در برابر نفوذ رطوبت، آسیب جوندگان، حفاری‌های تصادفی و فشارهای وارده از عبور وسایل نقلیه سنگین محافظت می‌کند. این ویژگی، کابل‌های زره دار را به گزینه‌ای ارجح برای پروژه‌های زیربنایی شهری و روستایی تبدیل می‌کند، زیرا امکان ایجاد زیرساخت‌های قوی و پایدار را بدون نیاز به سیستم‌های گران‌قیمت لوله‌کشی و کانال‌کشی اضافی فراهم می‌آورد. این قابلیت نصب مستقیم، نه تنها هزینه‌ها را کاهش می‌دهد، بلکه فرآیند نصب را نیز ساده‌تر کرده و طول عمر خطوط دفن شده را به میزان قابل توجهی افزایش می‌دهد.
کابل‌های زره دار در سیستم‌های توزیع برق، از فشار ضعیف تا فشار متوسط و قوی، نقشی محوری ایفا می‌کنند. این کابل‌ها برای تأمین انرژی اصلی به خانه‌ها، سازه‌های بیرونی، انبارها و شبکه‌های توزیع مشترکین استفاده می‌شوند. حضور گسترده این کابل‌ها در تمامی سطوح ولتاژ توزیع برق، نشان‌دهنده جایگاه بنیادی آن‌ها در شبکه‌های برق مدرن است. این کابل‌ها با تضمین انتقال مطمئن و ایمن برق از نیروگاه‌ها تا مصرف‌کنندگان نهایی، به ویژه در مناطق شهری که کابل‌ها اغلب به صورت زیرزمینی نصب می‌شوند، به حفظ پایداری و کارایی شبکه کمک می‌کنند.
کابل‌های زره دار نقاط قوت متعددی را ارائه می‌دهند که آن‌ها را به گزینه‌ای مطلوب در بسیاری از کاربردها تبدیل می‌کند:
این نقاط قوت جامع، کابل‌های زره دار را به یک راهکار مهندسی جامع تبدیل می‌کند که نه تنها از نظر فیزیکی مقاوم است، بلکه ایمنی الکتریکی و پایداری عملیاتی را نیز در محیط‌های چالش‌برانگیز تضمین می‌کند. این ویژگی‌ها در نهایت به کاهش هزینه‌های عملیاتی و نگهداری در بلندمدت منجر می‌شوند.
با وجود نقاط قوت فراوان، کابل‌های زره دار دارای محدودیت‌ها و نقاط ضعفی نیز هستند که باید در فرآیند انتخاب و طراحی مد نظر قرار گیرند:
این محدودیت‌ها، بهای طبیعی محافظت و دوام بالاتری است که کابل‌های زره دار ارائه می‌دهند. تصمیم‌گیری برای استفاده از این کابل‌ها باید با در نظر گرفتن این عوامل و مقایسه آن‌ها با نیازهای خاص پروژه و شرایط محیطی صورت گیرد.
تولید کابل‌های زره دار مطابق با استانداردهای بین‌المللی معتبر مانند IEC 60502-1 و DIN VDE 0271 / 0276 صورت می‌گیرد. در ایران نیز، استانداردهای ملی نظیر ISIRI 3569-1 برای کابل‌های زره دار با عایق PVC (مانند نوع NYRY) تعیین شده‌اند. این استانداردها، مشخصات فنی دقیق کابل‌ها شامل جنس هادی، نوع عایق، ساختار زره، غلاف‌ها، ولتاژ نامی و روش‌های تست را تعیین می‌کنند. رعایت این استانداردها برای تولیدکنندگان الزامی است و به مصرف‌کنندگان اطمینان می‌دهد که محصول خریداری شده از کیفیت و ایمنی لازم برخوردار است و با سایر اجزای سیستم سازگار خواهد بود. این انطباق با استانداردها، اعتماد به محصول را افزایش داده و قابلیت اطمینان سیستم‌های الکتریکی را تضمین می‌کند.
کابل زره دار به عنوان یک راهکار مهندسی پیشرفته، نقشی حیاتی در تضمین پایداری، ایمنی و طول عمر زیرساخت‌های الکتریکی و ارتباطی در محیط‌های چالش‌برانگیز ایفا می‌کند. این کابل‌ها با ساختار چندلایه و زره محافظ خود، فراتر از یک رسانای ساده عمل کرده و به عنصری کلیدی در طراحی سیستم‌های مقاوم و قابل اعتماد تبدیل شده‌اند. قابلیت آن‌ها در مقاومت در برابر آسیب‌های مکانیکی، عوامل محیطی خورنده، تداخلات الکترومغناطیسی و حتی تهدیدات بیولوژیکی، آن‌ها را به انتخابی ضروری برای کاربردهای صنعتی، تاسیسات زیرزمینی و شبکه‌های توزیع برق تبدیل کرده است. این ویژگی‌های جامع، کابل‌های زره دار را به ستون فقرات بسیاری از زیرساخت‌های مدرن تبدیل می‌کنند که به پایداری و کارایی سیستم‌های حیاتی کمک شایانی می‌نمایند.
با توجه به تنوع بالای انواع کابل زره دار بر اساس جنس هادی، نوع عایق، ساختار و جنس زره و کاربردهای متفاوت، انتخاب صحیح کابل متناسب با نیازهای پروژه و شرایط محیطی از اهمیت بالایی برخوردار است. یک انتخاب نادرست می‌تواند منجر به کاهش عمر مفید کابل، افزایش هزینه‌های نگهداری و حتی خطرات ایمنی شود. بنابراین، مشاوره با متخصصین و تامین‌کنندگان معتبر در این حوزه برای اطمینان از انتخاب محصولی با کیفیت، مطابق با استانداردهای ملی و بین‌المللی و بهینه برای کاربرد مورد نظر، اکیداً توصیه می‌شود. این رویکرد تضمین می‌کند که سرمایه‌گذاری در زیرساخت‌های کابلی، حداکثر بازدهی و امنیت را در طولانی‌مدت به همراه خواهد داشت.
