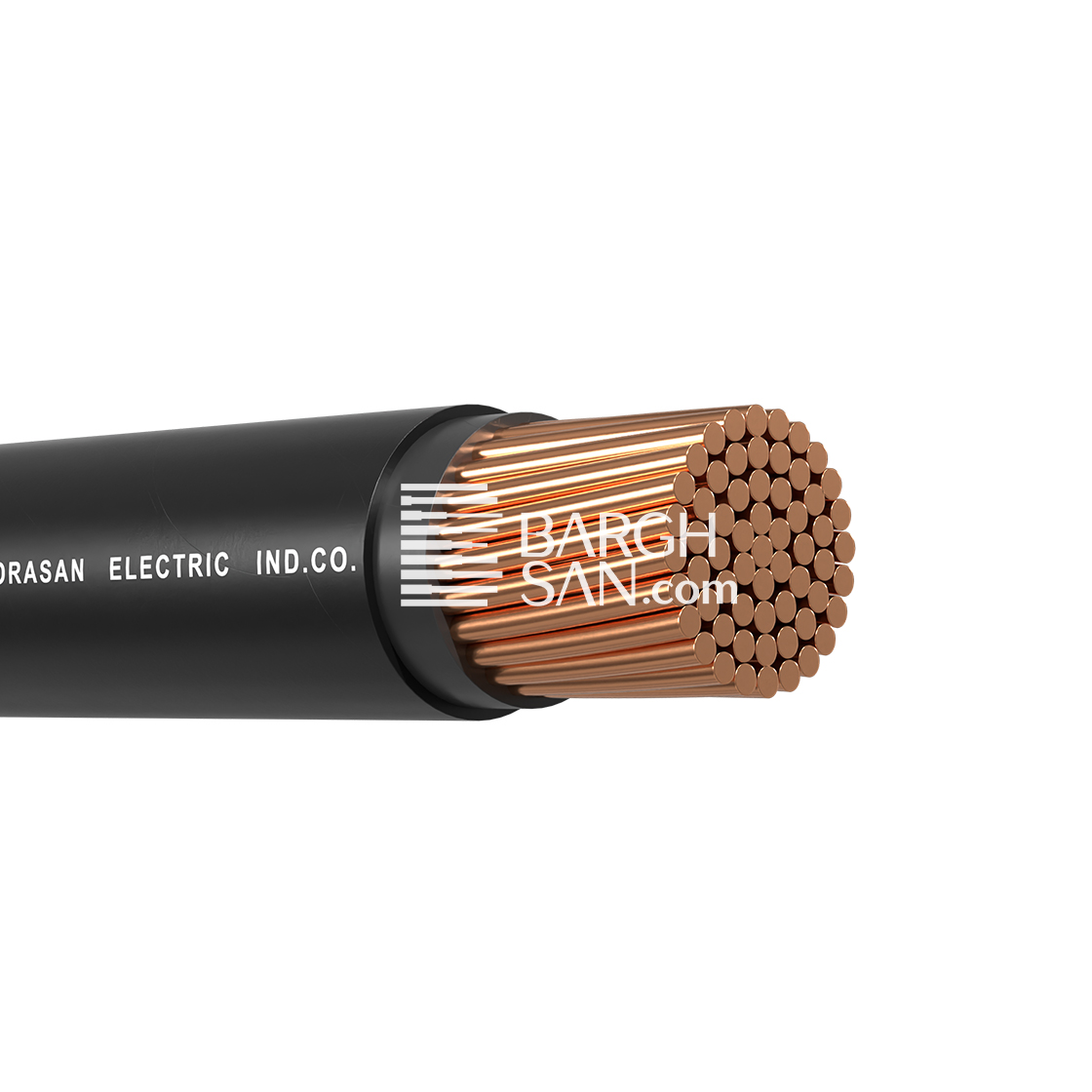

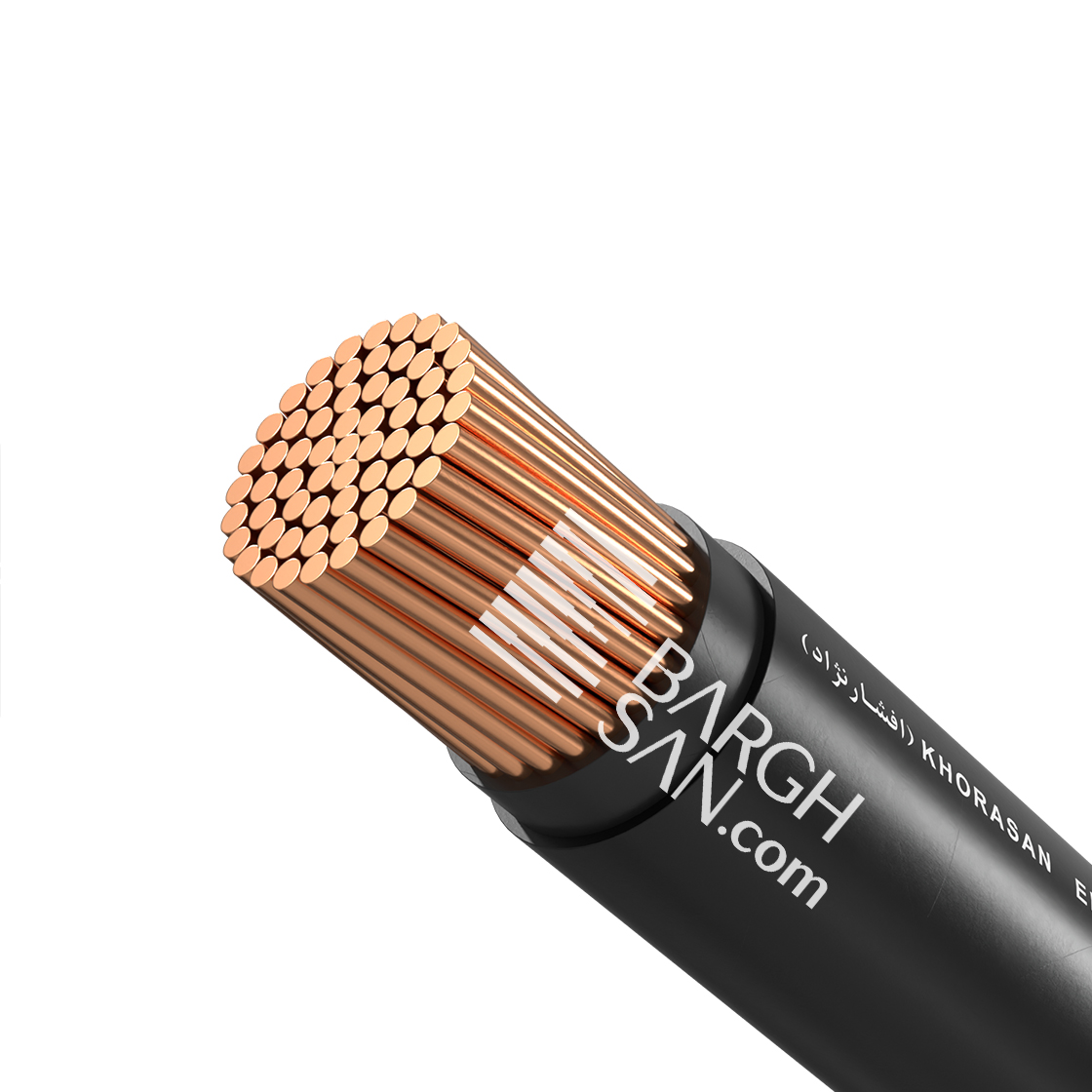

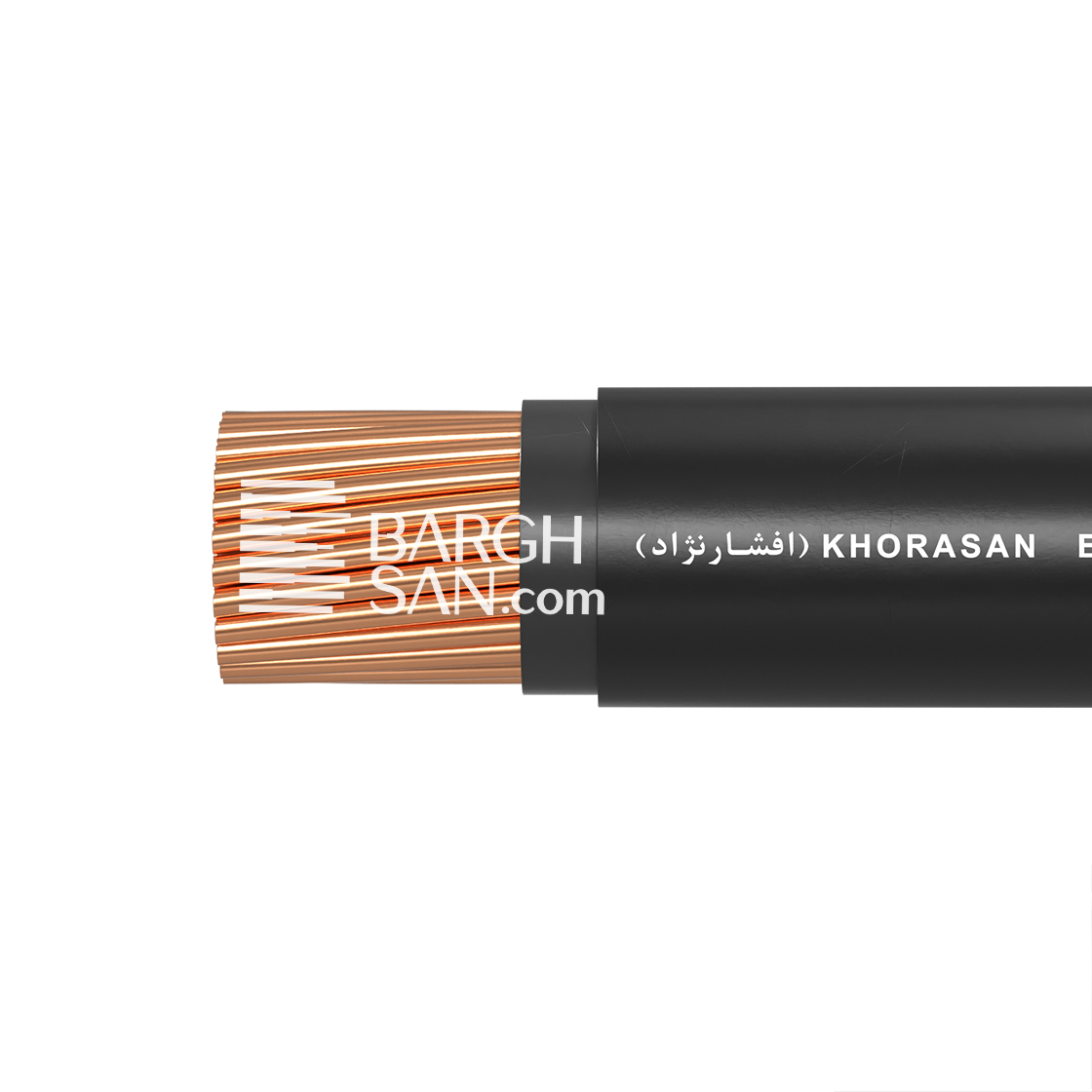

ساختار کابل زمینی 1*400 خراسان افشارنژاد

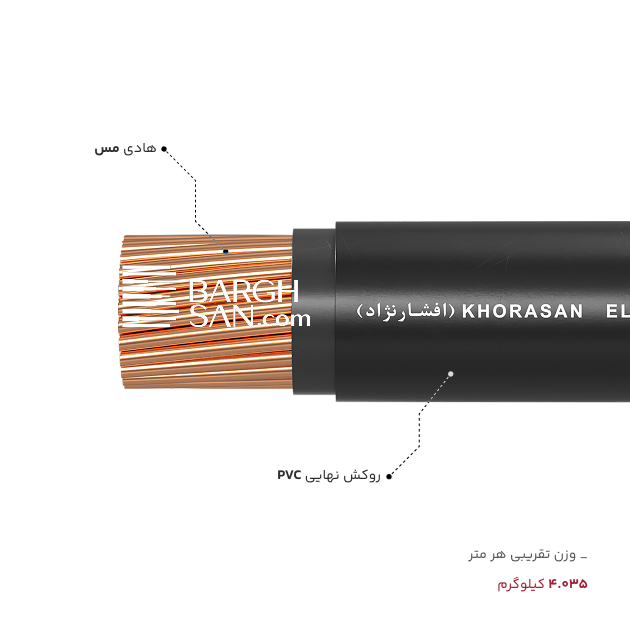

در ساخت هادی کابل مفتول 1 در 400 خراسان از مس آنیل‌شده استفاده شده است. هادی کابل از نوع افشان کلاس 2 بوده و سطح مقطع آن 400 میلیمتر مربع است. این هادی از 61 رشته مسی با قطر 2.81 میلیمتر تشکیل شده و به صورت گرد تولید می‌شود. برای عایق‌بندی هادی کابل 1*400 از PVC اکسترودشده استفاده شده است. ضخامت عایق PVC برابر با 2.6 میلیمتر بوده و رنگ آن مشکی است. عایق وظیفه ایجاد جداسازی الکتریکی بین هادی و بخش‌های دیگر کابل را بر عهده دارد و در کنار روکش PVC، ساختار اصلی کابل NYY را تشکیل می‌دهد. لایه بیرونی کابل زمینی 1×400 نیز از PVC اکسترودشده ساخته شده است. ضخامت روکش خارجی این کابل 2.1 میلیمتر و رنگ آن نیز مشکی است. این لایه علاوه بر تکمیل ساختار کابل، به عنوان پوشش بیرونی از بخش‌های داخلی کابل محافظت می‌کند. استفاده از PVC در لایه عایق و روکش، یکی از ویژگی‌های اصلی ساختار کابل‌های NYY محسوب می‌شود. کابل 1 در 400 زمینی برای ولتاژ نامی 0.6/1 کیلوولت طراحی شده و حداکثر ولتاژ سیستم برای آن 1.2 کیلوولت است.
مقاومت DC هادی کابل 1 در 400 مفتولی افشارنژاد در دمای 20 درجه سانتیگراد برابر با 0.047 اهم بر کیلومتر است. مقاومت هادی یکی از پارامترهای مهم در بررسی عملکرد الکتریکی کابل محسوب می‌شود و در محاسبات مربوط به افت ولتاژ و تلفات انرژی مورد توجه قرار می‌گیرد.
کابل 1 در 400 زمینی خراسان افشارنژاد دارای جریان اتصال کوتاه 39.5 کیلوآمپر در مدت یک ثانیه است. همچنین حداکثر دمای قابل تحمل هادی در شرایط اتصال کوتاه 160 درجه سانتیگراد اعلام شده است. این ویژگی‌ها در زمان طراحی و انتخاب کابل برای مدارهای قدرت اهمیت دارند.
کابل تک رشته مفتول سایز 400 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 745 آمپر |
| 50 متر | 745 آمپر |
| 100 متر | 745 آمپر |
| 150 متر | 745 آمپر |
ویژگی‌های کلیدی کابل مفتول 1*400 خراسان
- ویژگی هدایت‌پذیری الکتریکی برتر مقاومت هادی در دمای ۲۰ درجه سانتیگراد: 0.047 اهم بر کیلومتر

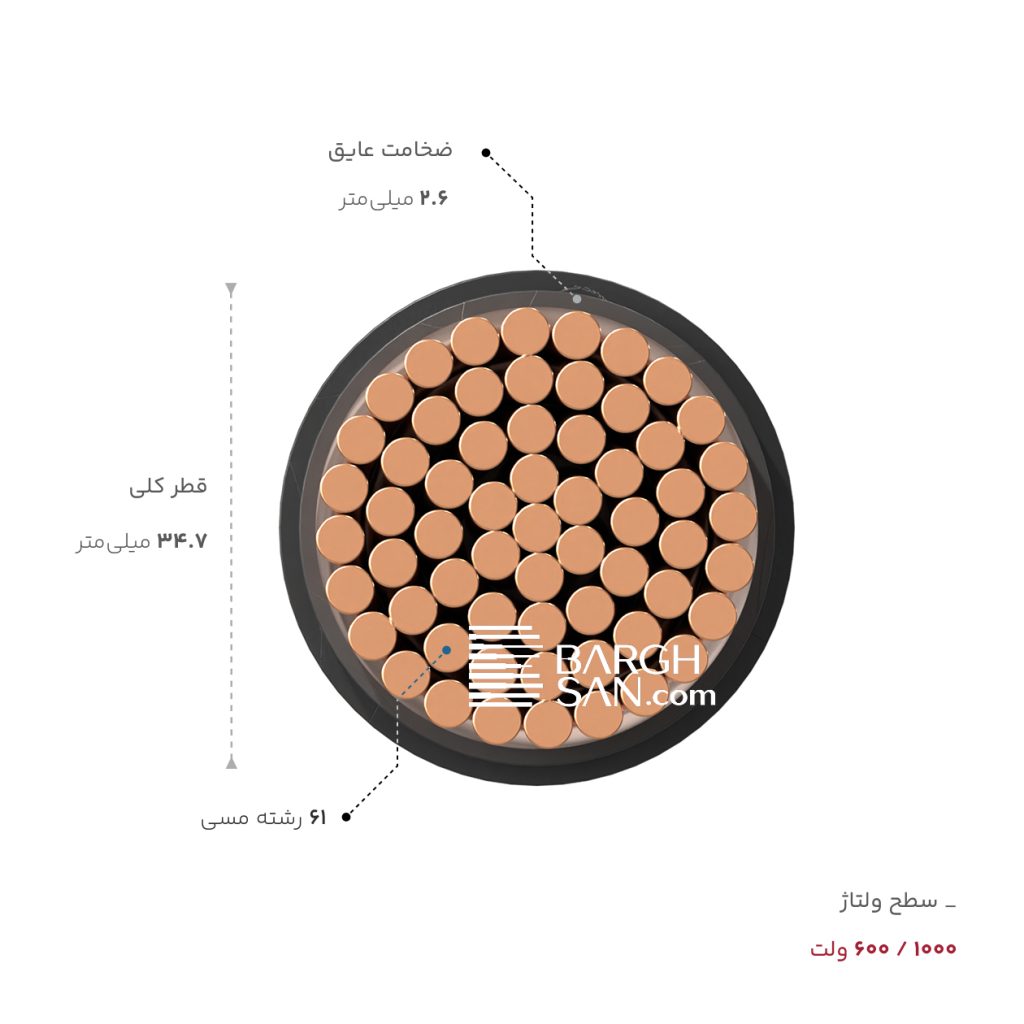

- قطر کابل زمینی 1 در 400 34.7 میلیمتر
- سازگاری با فرکانس سیستمی استاندارد ۵۰ هرتز
- تحمل بالای جریان لحظه‌ای تحمل جریان اتصال کوتاه (۱ ثانیه): 39.5 کیلوآمپر

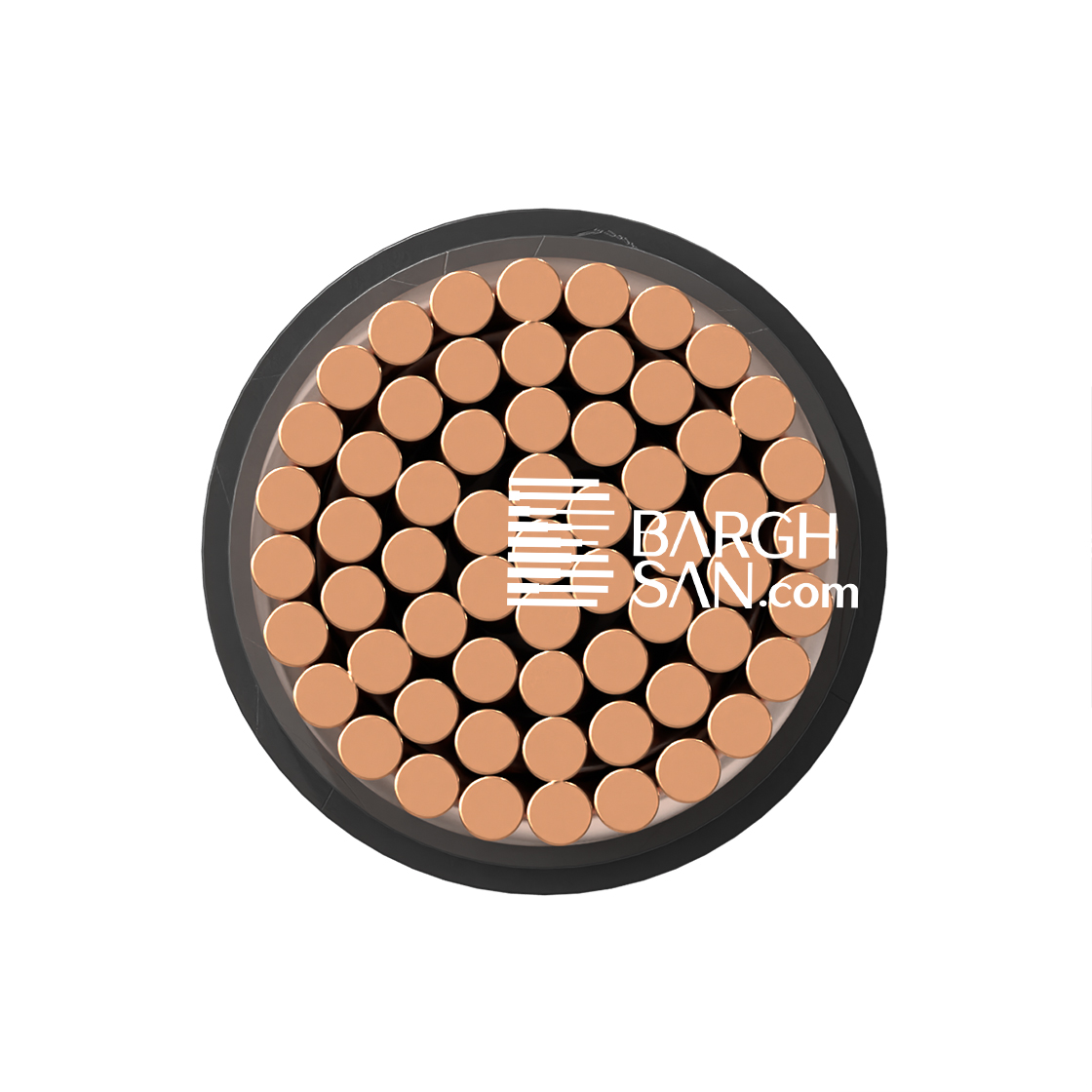

- ساختار هادی مستحکم هادی شامل 61 تار هر یک 2.81 میلیمتر
- وزن محصول در هر متر 4.035 کیلوگرم
مشخصات بسته‌بندی و استاندارد کابل زمینی 1*400 خراسان
وزن تقریبی کابل 1 در 400 نیمه افشان خراسان افشارنژاد حدود 4,035 کیلوگرم در هر کیلومتر است و این محصول به صورت قرقره عرضه می‌شود. بسته‌بندی قرقره‌ای، امکان مدیریت بهتر کابل در زمان حمل و نصب را فراهم می‌کند. همچنین قابل توجه است که این کابل بر اساس استانداردهای IEC 60502-1، INSO 3569-1، IEC 60228 و DIN VDE 0271 ساخته شده است. همچنین این کابل دارای خاصیت مقاومت در برابر گسترش حریق مطابق با استاندارد IEC 60332-1-2 است. رعایت استانداردهای مشخص در ساخت کابل باعث می‌شود مشخصات محصول قابل بررسی و مقایسه بوده و انتخاب آن برای پروژه‌های مختلف بر اساس معیارهای فنی مشخص انجام شود.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 (نیمه افشان)
- ساختار کابل: CU/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل مفتول 1 در 400 افشارنژاد با عایق PVC
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
