کابل زمینی 5*1.5 خراسان افشارنژاد NYY

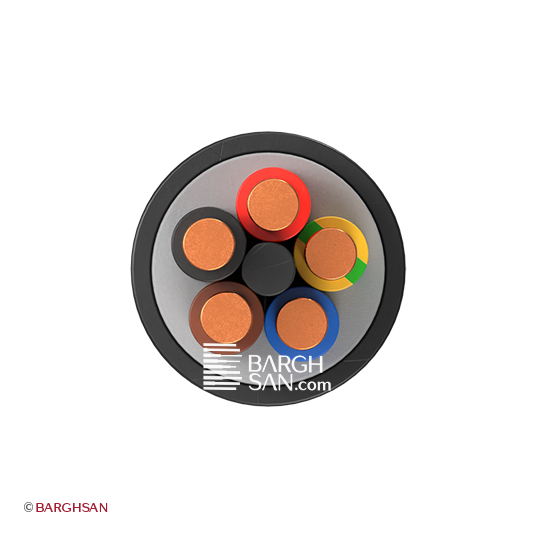

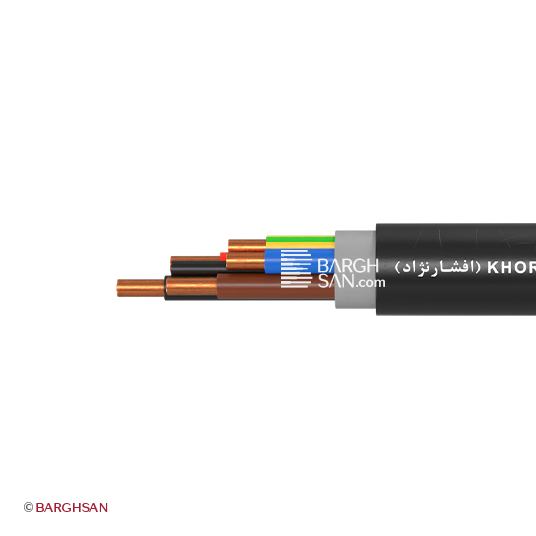

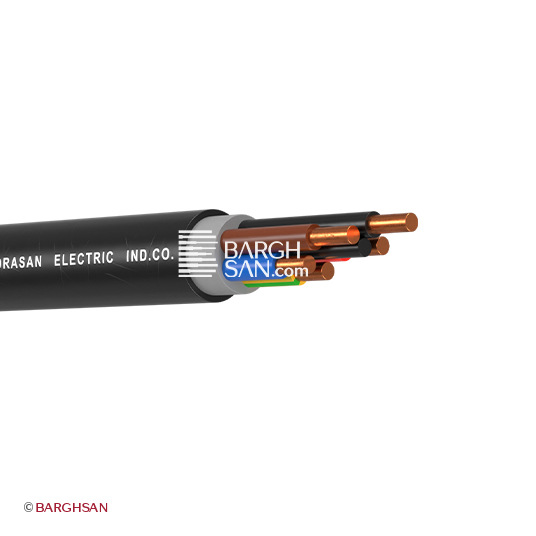

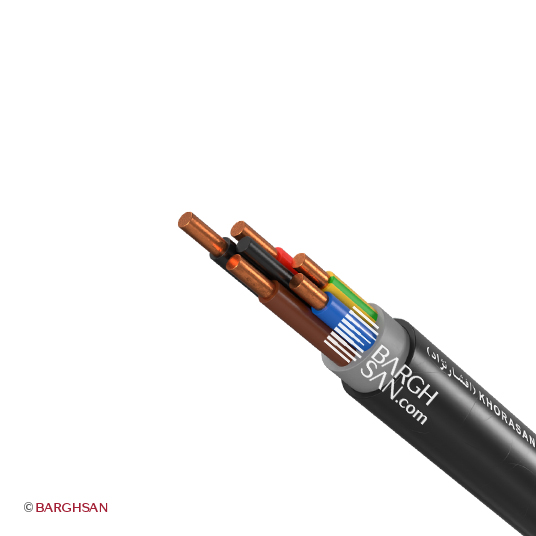

هر کدام از این پنج رشته کابل زمینی 5×1.5 دارای عایق‌بندی مجزایی هستند که از جنس PVC اکسترود شده ساخته شده است. عایق‌های استفاده‌شده در کابل قدرت مفتولی 5*1.5 افشارنژاد دوام خوبی در برابر شرایط محیطی دارند. همین عایق‌بندی مناسب شرایط استفاده از کابل مفتولی 5 در 1.5 را در محیط‌های -30 تا +70 درجه سانتیگراد مهیا کرده است. اگر قسمتی از روکش مشکی و فیلر کابل زیر زمینی 5X1.5 برداشته شود، می‌توان دید که عایق رشته فاز مشکی، زرد و قرمز، عایق رشته نول آبی و عایق رشته ارت زرد/سبز است. ضخامت PVC استفاده شده برای عایق‌بندی این کابل 0.8 میلیمتر می‌باشد. فیلر PVC بکاررفته‌شده در کابل برق زمینی 5*1.5 افشارنژاد فضای خالی بین عایق‌ها را پر می‌کند و یک ساختار منظم و یکپارچه برای کابل ایجاد می‌کند. این کابل بخاطر داشتن یک لایه فیلر 1 میلی‌متری مقاومت مکانیکی بیشتری در برابر فشارهای مکانیکی و ضربه‌ها دارد. ساختار 4 لایه منظم کابل زمینی 5 در 1.5 خراسان با روکش نهایی PVC با ضخامت 1.8 میلی‌متری تکمیل شده است.

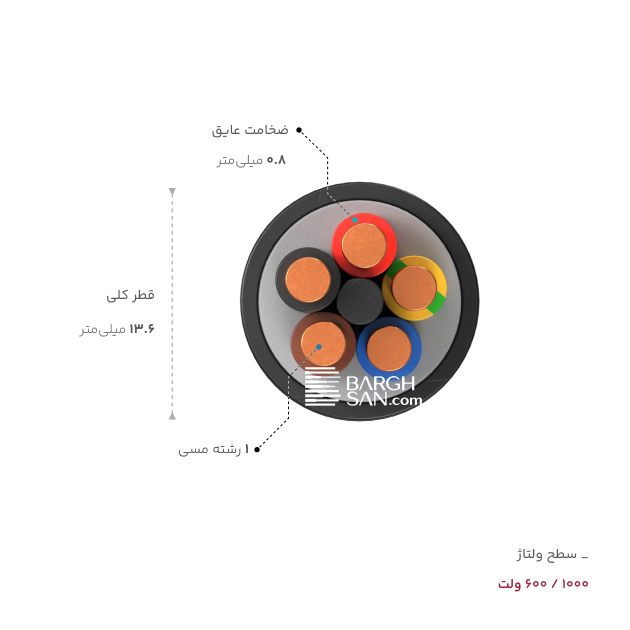

همبستگی زیادی بین وزن و قطر کابل و نیازهای پروژه موردنظر وجود دارد. به همین منظور، پس از بررسی هادی و عایق کابل، قطر و وزن آن باید بررسی شود. قطر کابل سنگین مسی 5*1.5 خراسان افشارنژاد 13.6 میلیمتر و وزن آن 283 گرم بر متر است.
متغیر مهم دیگری که باید قبل از خرید در جهت ایمنی و جلوگیری از کاهش طول عمر کابل بررسی شود، ولتاژ نامی است. برای جلوگیری از آسیب دیدن کابل و اجزای متصل به آن بهتر است بدانیم که ولتاژ نامی کابل نصب ثابت 5×1.5 NYY برابر با 600/1000 ولت است.
کابل پنج رشته مفتول 1.5 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 27 آمپر |
| 50 متر | 15 آمپر |
| 100 متر | 7 آمپر |
| 150 متر | 5 آمپر |
ویژگی های کلیدی کابل زمینی 5*1.5 خراسان افشارنژاد
- آزمایش تحمل ولتاژ عایق تست ولتاژ مقاومت عایقی: ۴ کیلوولت
- نوع نصب به صورت ثابت
- ضخامت لایه فیلر 1 میلیمتر
- رنگ بندی پنج رشته کابل پنج رشته: فازها (مشکی، زرد، قرمز)، نول (آبی)، ارت (زرد/سبز)
- ضخامت لایه عایقی ضخامت عایق رشته‌ها: ۰.۸ میلیمتر
- قطر کابل سنگین مسی 5 در 1.5 13.6 میلیمتر
کابل مفتولی 5*1.5 خراسان افشارنژاد NYY

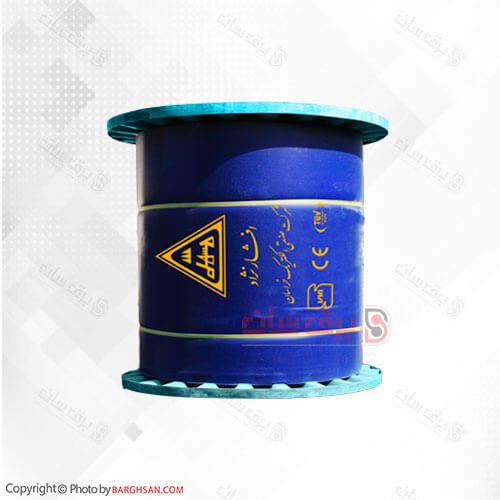

کابل استخوانی 5*1.5 از آن جهت که مطابق استانداردهای IEC 60502-1 وINSO 3569-1 ،IEC 60228 ،DIN VDE 0271 تولید شده است، کارایی و کیفیت فوق‌العاده‌ای دارد و بطور موثر جریان الکتریکی را انتقال می‌دهد. شاید نتوان کابل پنج سیمه 5×1.5 را در مسیرهای پرپیچ و خم استفاده کرد اما نصب آن نسبت به کابل‌های افشان ساده تر است، زیرا نیاز به دقت و زمان بیشتر برای مدیریت رشته‌های متعدد ندارد. این محصول به صورت قرقره ای تولید می شود و امکان تامین متراژ مورد نیاز مشتری به صورت باز از روی قرقره فراهم است.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 1 مفتول
- ساختار کابل: CU/PVC/PVC/PVC
رنج ولتاژ
- ولتاژ نامی: 600/1000 ولت
- تست ولتاژ: 4 کیلوولت
استانداردهای کابل زمینی 5 در 1.5 افشارنژاد با عایق (PVC)
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
